Гидрораспределитель 1Рн203 (Ду=20мм) ручной

Надежным сердцем многих гидравлических систем в сельском хозяйстве, строительстве и промышленности Казахстана служат золотниковые гидрораспределители. В частности, широкую популярность заслужила серия моделей Гидротех, включающая гидрораспределители 1Р203, 1Рн203, 1Р202, 2Р203 и 2Р202. Эти устройства предназначены для точного и надежного изменения направления потока, а также пуска и останова рабочей жидкости в гидравлических контурах различного оборудования. Данный гидрораспределитель 1Рн203 с ручным управлением особенно востребован там, где требуется простота, надежность и независимость от источников электропитания.

Описание и назначение серии гидрораспределителей

Золотниковые гидрораспределители серии Гидротех – это узлы, выполненные в строгом соответствии с ГОСТ 24679-81, что гарантирует их совместимость и взаимозаменяемость с аналогичной отечественной и зарубежной техникой. Основным элементом управления является золотник, перемещение которого и перераспределяет потоки масла между каналами. Универсальность данной серии подчеркивается разнообразием типов управления: от электрогидравлического и гидравлического до механического и, что особенно важно для модели 1Рн203, – ручного (н в обозначении). Это делает гидрораспределитель 1Рн203 идеальным решением для мобильной техники, ремонтных мастерских или систем аварийного управления.

Жұмысшы гидравликалық жүйеге жаңа гидрораспределитель 1Рн203 орнатады. Бас инженер сұрайды: «Бұл қалай жұмыс істейді?». Жұмысшы жауап береді: «Тыныш, бауыр, жеткізу – бұл жай ғана гидрораспределитель 1Рн203, оны қолмен басқаруға болады. Егер ол қозғалмаса, сен жетегіңді бұра аласың!»

Основные технические характеристики и параметры

Все модели серии, включая гідрораспределитель 1Рн203, характеризуются высокими эксплуатационными показателями, адаптированными для казахстанских условий. Они работают на минеральных маслах с кинематической вязкостью от 10 до 380 сСт (мм²/с) и рекомендуемой тонкостью фильтрации 25 мкм. Важным преимуществом является широкий температурный диапазон работы окружающей среды: от -40°C до +45°C, что позволяет использовать оборудование как в летний зной степей, так и в зимние морозы.

Изображение: Структура условного обозначения модели гидрораспределителя 1Рн203.

Принцип работы гидрораспределителя 1Рн203

Принцип действия гидрораспределителя 1Рн203 основан на осевом перемещении золотника в корпусе. В нейтральном (исходном) положении все каналы заблокированы, и поток жидкости от насоса обычно направлен на слив в бак. При приложении усилия к рукоятке управления золотник смещается, открывая проходы для рабочей жидкости от напорной магистрали (Р) к одному из рабочих портов (А или В), а второй рабочий порт соединяется со сливом (Т). Это заставляет гидроцилиндр или гидромотор выполнять требуемое действие. После отпускания рукоятки пружины возвращают золотник в нейтральное положение, фиксируя исполнительный механизм. Простота этой схемы обеспечивает высокую надежность и ремонтопригодность гідрораспределителя 1Рн203.

Сфера применения и совместимое оборудование

Благодаря своей универсальности и надежности, гидрораспределитель 1Рн203 нашел широкое применение в различных отраслях хозяйства Казахстана. Его устанавливают на:

• Сельскохозяйственную технику: управление навесными и прицепными орудиями (плугами, культиваторами, сеялками) на тракторах.
• Строительную и дорожную технику: управление отвалами бульдозеров, ковшами погрузчиков, выносными опорами, стрелами манипуляторов.
• Промышленное оборудование: прессы, гибочные станки, испытательные стенды, технологические линии.
• Коммунальную технику: подъемные механизмы мусоровозов, щетки уборочных машин.
• Станочное оборудование и ремонтные стенды в мастерских.

Модель с ручным управлением часто используется в качестве аварийного или вспомогательного гідрораспределителя в системах с основным электрогидравлическим управлением, а также на автономных установках.

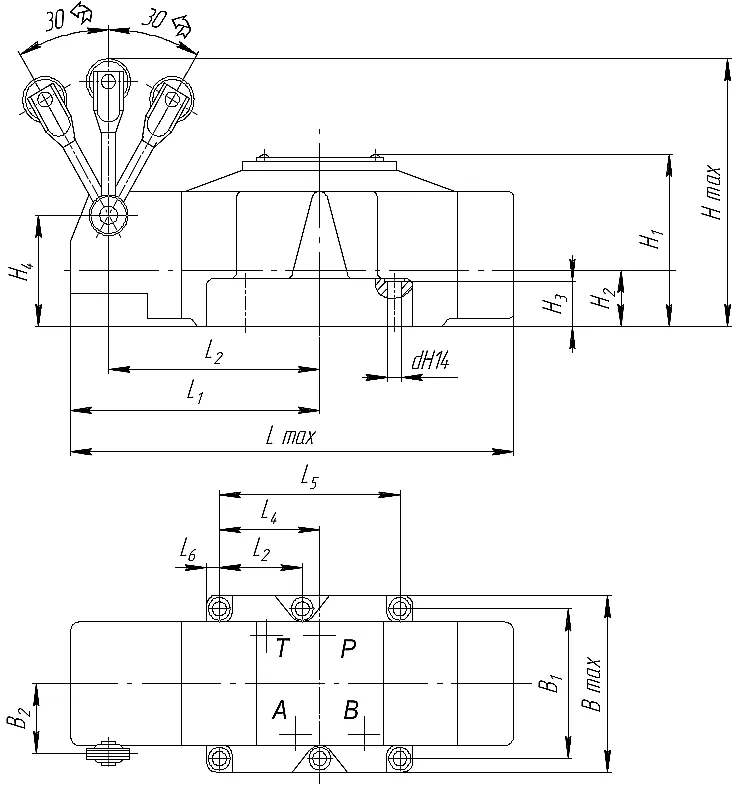

Чертеж: Габаритные и присоединительные размеры гидрораспределителя 1Рн203.

Габаритные и присоединительные размеры

Для корректного монтажа и проектирования гидросистемы важно знать точные размеры устройства. Ниже приведена таблица с основными габаритными и присоединительными размерами для исполнения 1Рн203.

Расшифровка обозначения и пример заказа

Структура условного обозначения четко описывает параметры изделия. Например, 1Рн203 расшифровывается так:

• 1 – тип гидрораспределителя (золотниковый).
• Р – рабочая среда – минеральное масло.
• н – тип управления: непосредственное (ручное, ножное, механическое).
• 20 – условный проход 20 мм.
• 3 – номинальное давление 32 МПа.

При заказе указывается полное обозначение модели, а также при необходимости характеристики управляющего элемента (длина рычага и т.п.). Для уточнения наличия и получения коммерческого предложения вы можете связаться с нашими менеджерами через Контакты или воспользоваться формой заказа: оформить заявку.

Комплектующие и ремонт

Наиболее подверженными износу в гидрораспределителе 1Рн203 являются подвижные части: золотниковая пара (золотник и корпус расточки), возвратные пружины, уплотнительные кольца и манжеты. Ремонт обычно сводится к замене этих элементов. Мы рекомендуем иметь на складе запасной ремкомплект, который может включать:

Преимущества выбора гидрораспределителей Гидротех в Казахстане

Выбирая гидрораспределитель 1Рн203 от бренда Гидротех, вы получаете не просто устройство, а комплексное решение. Мы являемся прямыми поставщиками в Казахстане, что обеспечивает конкурентные цены, гарантийную поддержку и наличие запчастей. Наша логистика охватывает все ключевые регионы: быстрая доставка возможна в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города РК и страны СНГ. Каждый гідрораспределитель соответствует заявленным техническим характеристикам и готов к работе в самых суровых условиях.
