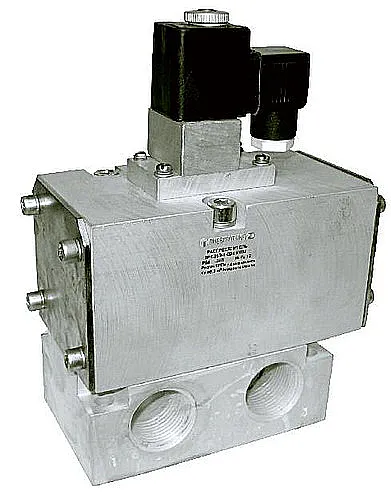

Пневмораспределители серии 3РК относятся к наиболее востребованным и универсальным устройствам для управления приводами в пневмосистемах промышленного оборудования на предприятиях Казахстана. Предлагаем вашему вниманию пневмораспределитель 3РК10Э-1, исполненный с электропневматическим управлением и предназначенный для коммутации потоков сжатого воздуха. Модель 3РК10Э-1 имеет важное преимущество — быстрое и надежное переключение от электрического сигнала, что позволяет легко интегрировать ее в автоматизированные линии и системы с контроллером.
Описание и назначение
Пневмораспределитель трехлинейный 3РК10Э-1 — это элемент пневмоавтоматики, который предназначен для изменения направления потока рабочей среды (сжатого воздуха) в пневматических системах управления станками, технологическими линиями, роботами-манипуляторами и другим промышленным оборудованием. Он функционирует по схеме 3/2, то есть имеет три рабочих линии (подача, выход, сброс) и два положения золотника. Управление устройством осуществляется посредством встроенного электропневматического преобразователя (соленоидного клапана), который открывает или закрывает проход под действием электрического импульса. Это делает пневмораспределитель 3РК10Э-1 идеальным для автоматизированных производств.
Основное преимущество данного пневмораспределителя 3РК10Э-1 заключается в возможности дистанционного управления процессами подачи и сброса воздуха, что значительно повышает эффективность технологических операций. Он является функциональным аналогом известной модели ПР-13Э-12/10 и успешно применяется как на новых, так и на модернизируемых производствах по всему Казахстану.
Основные характеристики и габариты
Пневмораспределитель 3РК10Э-1 предназначен для работы в условиях умеренного климата (исполнение УХЛ4). Корпус устройства изготовлен из прочного коррозионностойкого сплава, обеспечивающего длительный срок службы даже в условиях казахстанских производств с высокой запыленностью или перепадами температур. Для удобства заказа и сравнения приводим сводные данные по габаритным размерам и массе для наиболее популярных моделей серии:
| Параметр | Значение |
|---|
| Код ТН ВЭД | 8481 80 990 0 |
| Диапазон массы, кг | от 1,0 до 8,7 |
| Типовые габариты (ДxШxВ), мм | ~120x64x180 (для модели 3РК10Э-1) |
| Условный проход (Ду), мм | 10 (16, 20, 25, 32, 40 - другие модели) |
| Тип резьбы подключения | К3/8" коническая или G3/8-B трубная цилиндрическая |
Небольшой пневмораспределитель 3РК10Э-1 отличается компактностью, что важно при ограниченном пространстве внутри шкафов управления. Его масса составляет около 2,3 кг, а общая высота со смонтированным электромагнитным приводом — 180 мм.
Инженер спрашивает у нового сотрудника на производстве в Актау:
- Куда подключишь этот пневмораспределитель 3РК10Э-1?
Тот, недолго думая:
- К розетке! Он же электрический.
Инженер качает головой:
- Қызым, это пневмораспределитель! Он управляется электричеством, а пропускает воздух. Посмотри на пневмораспределитель 3РК10Э-1 внимательнее. Тут три порта без розетки на корпусе!
Технические характеристики пневмораспределителя 3РК10Э-1
Для уверенного выбора и правильной эксплуатации необходимо детально изучить технические параметры устройства. Характеристики могут незначительно варьироваться в зависимости от типа подключения и конкретной модификации.
| Характеристика | Значение для 3РК10Э |
|---|
| Рабочее давление | Номинальное: 1,0 МПа (10 бар). Минимальное: 0,25 МПа. |
| Диапазон температур эксплуатации | Обычно от -5°C до +50°C (зависит от уплотнений и исполнения). |
| Тип рабочей среды | Очищенный сжатый воздух, соответствующий требованиям ГОСТ. |
| Присоединительные размеры | Основной проход: Ду=10 мм, резьба K3/8" (коническая) или G3/8-B (цилиндрическая). Управляющий сигнал: K1/8". |
| Масса (пневмораспределитель 3РК10Э-1) | ~2,3 кг. |
| Пропускная способность Kv | ~1,6 м³/час при нормированных условиях. |
| Электрические параметры | Напряжение питания: постоянный ток (24, 48, 110 В) или переменный 50 Гц (24, 110, 220 В). |
| Время срабатывания | Не более 0,08 секунды на включение и выключение. |
| Максимальная частота включений | До 5,8 раз в секунду (для моделей Ду10 и Ду16). |
| Утечка воздуха | Не более 100 см³/мин. |
Принцип работы пневмораспределителя 3/2
Пневмораспределитель 3РК10Э-1 работает по классической золотниковой схеме. В исходном (нормально закрытом) положении золотник под действием возвратной пружины перекрывает поток от линии питания (P) к выходному порту (A), при этом выходной порт (A) соединен с атмосферным сливом (R). При подаче управляющего электрического сигнала на катушку соленоида создается магнитное поле, которое через плунжер воздействует на пилотный клапан. Этот клапан, в свою очередь, подает управляющее давление воздуха на одну из сторон золотника, заставляя его переместиться и открыть путь воздуху от порта P к порту A. Линия R при этом перекрывается. После снятия напряжения с катушки золотник под действием пружины возвращается в исходное положение, воздух из порта A сбрасывается через R. Именно такая быстрая и надежная работа делает пневмораспределитель 3РК10Э-1 незаменимым в системах, требующих цикличности.
Условия эксплуатации и срок службы
Стандартный пневмораспределитель 3РК10Э-1 рассчитан на работу в закрытых отапливаемых помещениях с температурой окружающей среды от +5°C до +40°C. Важным условием долговечности является чистота подаваемого воздуха — обязательна установка фильтра-влагоотделителя перед устройством. При соблюдении всех условий эксплуатации и своевременном техническом обслуживании, средний ресурс устройства составляет несколько миллионов циклов срабатывания.
Область применения и совместимое оборудование
Пневмораспределитель 3РК10Э-1 находит широкое применение в самых разных отраслях промышленности Казахстана. Его чаще всего можно встретить в составе:
- Станков с ЧПУ: для управления перемещением суппортов, зажимных устройств, поворотных столов.
- Роботизированных комплексов и манипуляторов: для приведения в действие пневмоцилиндров и захватов.
- Автоматических упаковочных и сортировочных линий.
- Оборудования для переработки полимеров: управление пневмозаслонками, клапанами.
- Станции подготовки сжатого воздуха (в качестве управляющих клапанов).
- Кузнечно-прессовое и литейное оборудование в машиностроительных цехах Актау, Павлодара и Усть-Каменогорска.
Благодаря своей надежности и совместимости с большинством промышленных контроллеров (Siemens, Omron и др.), данный пневмораспределитель 3РК10Э-1 легко встраивается как в новое, так и в уже действующее оборудование.
Ремкомплект и наиболее часто заменяемые узлы
Для обеспечения бесперебойной работы рекомендуется иметь на складе запасные части, особенно для устройств, работающих в интенсивном режиме.
| Наименование узла/детали | Примечания |
|---|
| Ремкомплект уплотнительных колец и манжет | Стандартный набор уплотнений (сальники, O-rings) для золотника и пилотной части. Основная часть износа. |
| Возвратная пружина золотника | Может терять жесткость при большом количестве циклов. |
| Катушка соленоида | Электромагнитная катушка. Может перегореть при скачках напряжения. |
| Пилотный золотник или его резиновые уплотнения | Изнашивается при частых срабатываниях. |
| Корпусная крышка | Ремонтный комплект с болтами и прокладками. |
Условное обозначение модели и расшифровка шифра
Маркировка пневмораспределителя 3РК10Э-1 полностью раскрывает его технические особенности. Рассмотрим, как формируется обозначение модели на примере 3РК10Э-1:
| Позиция в коде | Расшифровка | Пример для 3РК10Э-1 |
|---|
| 3РК | Базовая серия трехлинейных распределителей | Трехлинейный пневмораспределитель |
| 3РК10 | Условный проход (Ду), мм | Ду=10 мм |
| 3РК10Э | Вид управления (Э – электропневм., П – пневм.) | Электропневматическое управление |
| 3РК10Э-1 | Способ монтажа (1 – конич. резьба, 2 – трубная цилиндрич., 3 – стыковой) | Резьба коническая (К3/8") |
| Далее в полном шифре указываются напряжение тока и климатическое исполнение. | Например, 3РК10Э-1Д-24УХЛ4. | Постоянный ток 24В, климат УХЛ4. |

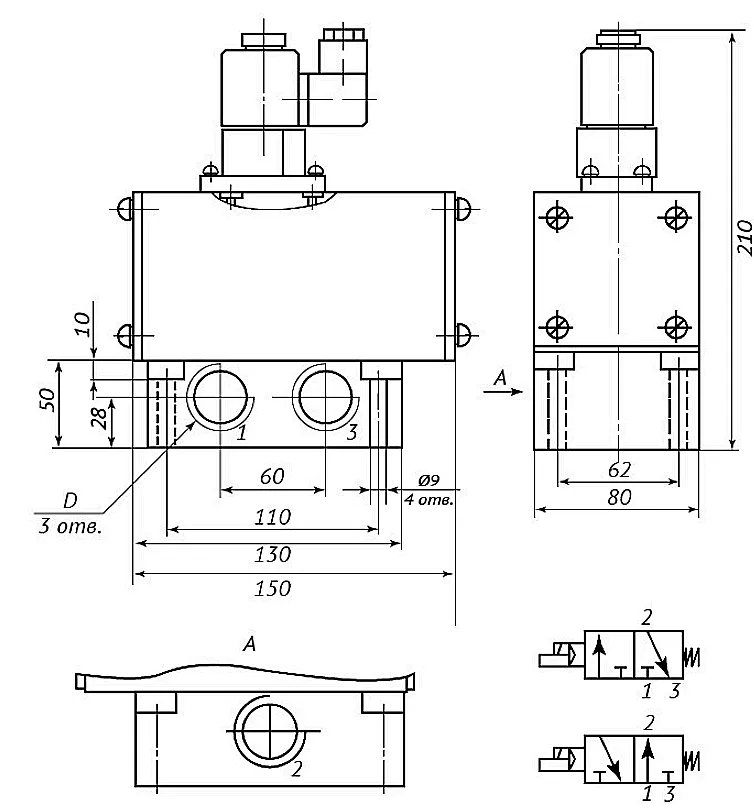

Габаритные и присоединительные размеры (3РК10Э-1)
Для монтажа пневмораспределителя 3РК10Э-1 необходимо точно знать его посадочные размеры. Приведем чертеж с указанием основных размеров.
 Наружные габариты распределителя 3РК10Э-1: L=120мм, B=64мм, H=180мм.
|
 Присоединительные размеры портов: P, A, R – резьба K3/8", управляющий порт X (или другие) – K1/8".
|
Примеры спецификации для заказа
Для корректного заказа пневмораспределителя 3РК10Э-1 необходимо указать полную маркировку, включающую все необходимые параметры. Вот несколько примеров:
- 3РК10Э-1Д-24УХЛ4 – пневмораспределитель 3РК10Э-1 с электропневмоуправлением, конической резьбой (исполнение 1), питанием постоянным током 24В, климатическое исполнение УХЛ4.
- 3РК10Э-2А-110УХЛ4 – то же устройство, но с цилиндрической трубной резьбой (исполнение 2) и питанием переменным током 110В.
Правильно указанная маркировка — гарантия того, что вы получите именно тот пневмораспределитель 3РК10Э-1, который оптимально подходит для вашего оборудования.
Часто задаваемые вопросы (FAQ)
Ответы на наиболее частые вопросы от клиентов из Казахстана о продукте пневмораспределитель 3РК10Э-1.
1. Как выбрать между исполнением «-1» и «-2» в модели 3РК10Э?
Выбор зависит от типа резьбы на вашем оборудовании. Исполнение «-1» (3РК10Э-1) имеет коническую резьбу К3/8", которая обеспечивает герметичность за счет конусности без дополнительных уплотнений. Исполнение «-2» (3РК10Э-2) — трубную цилиндрическую резьбу G3/8-B, для герметизации которой требуется фум-лента или уплотнительная паста. Для большинства систем с высокими требованиями к герметичности в Казахстане предпочитают коническую резьбу.
2. Какова стандартная гарантия и сроки поставки в города Казахстана?
Бренд Гидротех предоставляет гарантию 12 месяцев на пневмораспределитель 3РК10Э-1. Стандартные сроки поставки со склада в Костанае: для Алматы, Астаны, Шымкента — 2-3 рабочих дня. В другие города (Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск) — 3-7 рабочих дней в зависимости от загруженности транспортных линий. Возможна экспресс-доставка.
3. Какие условия эксплуатации являются критическими для этого распределителя?
Критичны: подача неочищенного воздуха без фильтра (приводит к заклиниванию золотника), превышение давления выше номинальных 1 МПа (10 бар), работа при температуре ниже -5°C со стандартными уплотнениями (требуются морозостойкие), использование в среде с агрессивными парами или абразивной пылью без дополнительной защиты.
4. Можно ли использовать 3РК10Э-1 для замены старого аналога ПР-13Э-12/10?
Да, пневмораспределитель 3РК10Э-1 является полнофункциональным аналогом модели ПР-13Э-12/10. При замене необходимо обратить внимание на совпадение типов резьбы подключения (обычно К3/8") и электрических параметров (напряжение питания катушки). В большинстве случаев замена производится без доработок.
