Пневмораспределитель модели 3РК25Э-2 представляет собой ключевой элемент управления в современных пневматических системах. Это устройство, относящееся к типу 3/2 (три линии, два положения), оснащено электропневматическим приводом, что обеспечивает высокую скорость срабатывания и удобную интеграцию в системы автоматики. Модель 3РК25Э-2 имеет условный проход (Ду) 25 мм и оснащена присоединительной резьбой G1", что делает её востребованной для средних и высоких потоков сжатого воздуха.
Назначение и область применения пневмораспределителя 3РК25Э-2
Основная функция пневмораспределителя 3РК25Э-2 – управление направлением потока сжатого воздуха в пневматических цепях. Этот трехлинейный пневмораспределитель (3РК) эффективно используется для дистанционного включения и переключения исполнительных механизмов: цилиндров, пневмодвигателей, захватов и другого оборудования.
Благодаря своему электропневматическому управлению, модель 3РК25Э-2 активно применяется на заводах Казахстана в различных отраслях: машиностроение, горно-обогатительные комбинаты, пищевая и упаковочная промышленность. Устройство надежно функционирует в условиях повышенной запыленности и вибрации, характерных для казахстанских предприятий.
Краткие технические параметры и Код ТН ВЭД
Модель 3РК25Э-2 характеризуется следующими основными параметрами: условный проход Ду составляет 25 мм, присоединительная резьба – трубная цилиндрическая G1". Номинальное рабочее давление достигает 1 МПа (10 бар). Устройство может питаться от постоянного (24, 48, 110 В) или переменного (24, 110, 220 В, 50 Гц) тока. Климатическое исполнение УХЛ4 позволяет использовать распределитель в умеренном и холодном климате, что актуально для регионов Казахстана.
Код ТН ВЭД для подобных пневмораспределителей обычно относится к группе 8481 («Арматура трубопроводная…»). Точный код следует уточнять в момент таможенного оформления.
Диапазон габаритных размеров и массы для серии 3РК с электропневматическим управлением варьируется в зависимости от исполнения:
| Параметр | Значение |
|---|
| Длина (L), мм | 120 - 196 |
| Ширина (B), мм | 64 - 110 |
| Высота (H), мм | 90 - 266 |
| Масса, кг | 2,0 - 8,7 |
| Код ТН ВЭД | 8481 |
Технические анекдот про пневмораспределитель
Приходит новый инженер на завод и спрашивает у опытного настройщика: «Где у вас тут сигнал на пневмораспределитель 3РК25Э-2 подается?». Старый мастер, не глядя, отвечает: «Қолда бар болса, сол қолыңмен бас (Если рука есть, той же рукой и нажми)». Оказывается, кнопка была прямо перед ним. Так и с управлением этим распределителем – всё под рукой и понятно.
Принцип работы и условное обозначение
Пневмораспределитель 3РК25Э-2 работает по принципу золотникового распределения. При подаче электрического сигнала на катушку соленоида создается магнитное поле, которое перемещает сердечник. Сердечник, в свою очередь, воздействует на пневматический усилитель или непосредственно на золотник, переключая его из одного положения в другое. В исходное состояние золотник возвращается под действием пружины или управляющего давления (в зависимости от модификации). Такая конструкция обеспечивает быстрое и надежное переключение потоков воздуха между входным (P), выходными (A) и выпускным (R) каналами.
Условное обозначение модели 3РК25Э-2 расшифровывается следующим образом:
- 3РК – серия трехлинейных распределителей.
- 25 – условный проход (Ду) 25 мм.
- Э – вид управления: электропневматическое.
- 2 – способ монтажа: резьбовое присоединение с трубной цилиндрической резьбой (G).
- Далее в полном обозначении следуют буквы и цифры, указывающие на род тока, напряжение и климатическое исполнение.
Таким образом, код 3РК25Э-2 полностью описывает базовые параметры устройства для заказа.
Основные технические характеристики серии 3РК...Э
В таблице ниже представлены ключевые параметры для моделей пневмораспределителей 3РК... с электропневматическим управлением, включая нашу модель 3РК25Э-2.
| Параметр |
3РК 10Э |
3РК 16Э |
3РК 20Э |
3РК 25Э |
3РК 32Э |
3РК 40Э |
| Условный проход, мм |
10 |
16 |
20 |
25 |
32 |
40 |
| Рабочее давление, МПа (номин./мин.) |
1,0 / 0,25 |
| Диапазон температур, °C |
От -40 до +80 (для УХЛ4) |
| Тип рабочей среды |
Сжатый воздух (очищенный, без смазки) |
| Присоединительные размеры |
K3/8", G3/8-B |
K?, G?-B |
K?, G?-B |
K1", G1-B |
K1 ?, G1 ?-B |
K1 ?, G1 ?-B |
| Масса, кг (примерная) |
2,3 |
2,3 |
4,5 |
4,5 |
8,7 |
8,2 |
| Производительность (Kv), м³/ч |
1,6 |
3,0 |
5,0 |
6,3 |
10,0 |
10,0 |
| Напряжение питания |
Постоянный ток: 24, 48, 110 В
Переменный ток 50 Гц: 24, 110, 220 В |
| Время срабатывания, с (вкл./выкл.) |
0,08 / 0,08 |
0,1 / 0,125 |
| Утечка воздуха, см³/мин, не более |
100 |
150 |
| Максимальная частота включений, Гц |
5,8 |
2,5 |
Температурный режим и срок службы
Пневмораспределитель 3РК25Э-2, как и вся серия 3РК с климатическим исполнением УХЛ4, рассчитан на работу в широком диапазоне температур окружающей среды: от -40°C до +80°C. Это позволяет эксплуатировать его в суровых зимних условиях северных регионов Казахстана и в жарком климате юга. Срок службы устройства напрямую зависит от условий эксплуатации: чистоты подаваемого воздуха, соблюдения номинального давления и частоты циклов срабатывания. При правильной фильтрации воздуха и своевременном техническом обслуживании ресурс может составлять несколько миллионов циклов.
Применение на оборудовании в Казахстане
В Казахстане пневмораспределитель 3РК25Э-2 находит применение на следующих типах промышленного оборудования:
- Станки с ЧПУ и обрабатывающие центры для управления зажимными патронами, сменой инструмента, перемещением столов.
- Автоматические линии сборки и упаковки на предприятиях пищевой промышленности (например, для линий розлива в Алматы или Астане).
- Горнодобывающее оборудование: механизмы управления заслонками, задвижками на обогатительных фабриках в Караганде или Павлодаре.
- Манипуляторы и роботы в сварочных и сборочных цехах машиностроительных заводов.
- Прессовое оборудование для управления циклами штамповки и выталкивания изделий.
Ремонт и запчасти
Несмотря на высокую надежность, основной износ в пневмораспределителе 3РК25Э-2 происходит в подвижных частях золотникового узла и уплотнительных элементах. Состав ремкомплекта, как правило, включает:
| Наименование запчасти | Назначение |
|---|
| Уплотнительные кольца (манжеты) золотника | Основная деталь, подверженная износу, обеспечивает герметичность. |
| Возвратная пружина | Обеспечивает возврат золотника в исходное положение. |
| Катушка соленоида | Редко выходит из строя, но может быть повреждена скачком напряжения. |
| Корпус золотника (гильза) | При сильном загрязнении или абразивном износе требует замены. |
| Прокладки фланцевые | Обеспечивают герметичность присоединения. |
Поставщик Гидротех на своем сайте https://gidro777.kz/ поддерживает склад наиболее востребованных ремкомплектов для оперативного обслуживания клиентов.
Габаритные и присоединительные размеры для 3РК25Э
Для модели 3РК25Э-2 и других исполнений с Ду 25 мм характерны следующие габариты и присоединительные размеры (значения приведены в миллиметрах):
| Модель |
L |
B |
H |
A |
C |
E |
F |
G |
I |
J |
K |
D (присоед.) |
d (управл.) |
Масса, кг |
| 3РК 25Э 1... |
150 |
80 |
210 |
60 |
110 |
130 |
28 |
50 |
10 |
9 |
62 |
К1" |
– |
4,5 |
| 3РК 25Э 2... |
150 |
80 |
210 |
60 |
110 |
130 |
28 |
50 |
10 |
9 |
62 |
G1-B |
– |
4,5 |
| 3РК 25Э 3... |
150 |
80 |
90 |
130 |
60 |
110 |
20 |
30 |
10 |
2,1 |
62 |
– |
– |
4,2 |
Общий вид и габариты пневмораспределителя 3РК25Э-2 можно увидеть на схематичных изображениях.

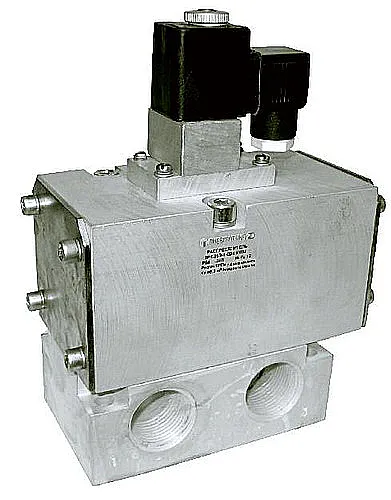

Рис.1: Общий вид пневмораспределителя 3РК25Э-2

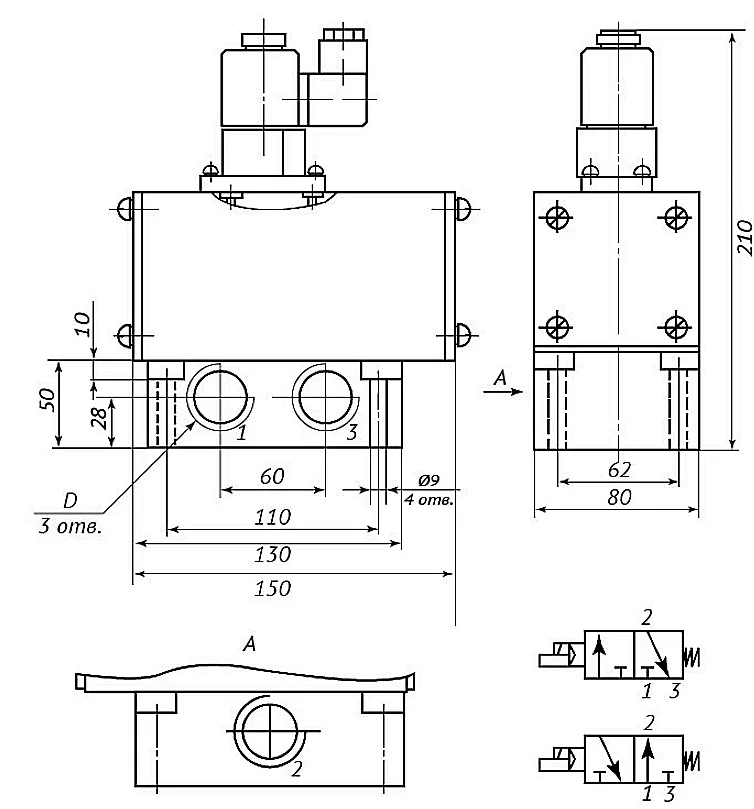

Рис.2: Чертеж с габаритными размерами распределителя 3РК25Э
Примеры заказа и обозначения
Для заказа конкретной модели необходимо точно указать ее полное обозначение. Рассмотрим на примере 3РК25Э-2:
- 3РК25Э211024УХЛ4 – это пневмораспределитель трехлинейный, Ду25мм, с электропневматическим управлением (Э), резьбовое присоединение BSPP (2), питание постоянным током (1), напряжение 24В (1), климатическое исполнение УХЛ4.
- 3РК25Э232204УХЛ4 – аналогичная модель, но с питанием переменным током (2) напряжением 220В (3).
Для оформления заказа вы можете обратиться к менеджерам компании Гидротех через форму заказа на сайте или по контактам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию пневмораспределителя 3РК25Э-2 для своего оборудования в Казахстане?
Ответ: Ключевыми критериями являются: тип напряжения на вашем предприятии (постоянный или переменный ток и его значение), требуемый тип присоединения (резьба G1" или фланец), а также условия эксплуатации (температура, запыленность). Наши специалисты в Актау помогут подобрать оптимальный вариант под вашу задачу.
Вопрос: Какие сроки поставки пневмораспределителя 3РК25Э-2 в города Казахстана?
Ответ: На складской запас в Костанае в наличии модели под наиболее популярные напряжения. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск осуществляется в течение 2-5 рабочих дней. Под заказ поставка составляет от 2 до 6 недель.
Вопрос: Каковы условия эксплуатации для обеспечения длительного срока службы распределителя?
Ответ: Обязательно используйте фильтры-влагоотделители и лубрикаторы (при необходимости смазки) на линии перед пневмораспределителем 3РК25Э-2. Соблюдайте номинальное давление (до 1 МПа) и обеспечьте стабильное напряжение питания в соответствии с маркировкой устройства.
Вопрос: Совместим ли пневмораспределитель 3РК25Э-2 с импортным оборудованием (Festo, SMC, Parker)?
Ответ: Да, по присоединительным размерам (резьба G1") и функционалу (3/2, электропневматическое управление) он является прямым аналогом многих импортных моделей. Однако при замене необходимо обратить внимание на напряжение катушки и скорость срабатывания.
Заключение
Пневмораспределитель 3РК25Э-2 – это надежное, проверенное решение для автоматизации производственных процессов в Казахстане. Сочетая в себе простоту конструкции, высокую пропускную способность и удобство электрического управления, он обеспечивает стабильную работу вашего оборудования. Компания Гидротех, являясь ведущим поставщиком промышленной арматуры в регионе, предлагает не только качественную продукцию, но и комплексную поддержку: консультации, подбор аналогов, поставку запасных частей и оперативную доставку во все города Казахстана и страны СНГ. Обращайтесь за надежными пневматическими решениями на сайт https://gidro777.kz/.
