Пневмораспределитель 3РК25П-2 – это ключевой элемент управления потоками сжатого воздуха в современных промышленных пневмосистемах Казахстана. Данная модель с обозначением 3/2 обозначает наличие трех линий (портов) для подключения и двух позиций золотника, что обеспечивает базовое переключение направления потока рабочей среды. Устройство с пневматическим управлением и номинальным проходом Ду=25мм (присоединение G1") широко применяется в различных отраслях промышленности благодаря своей надежности, высокой производительности и простоте подключения.
Описание и назначение пневмораспределителя 3РК25П-2
Пневмораспределители серии 3РК от бренда Гидротех предназначены для изменения направления потоков сжатого воздуха (тип рабочей среды) в системах автоматики и управления технологическим оборудованием. Модель 3РК25П-2 относится к трехлинейным устройствам с пневматическим способом управления и резьбовым присоединением. Ее основная задача – дистанционное управление пневмоцилиндрами, заслонками, клапанами и другими исполнительными механизмами.
Принцип работы основан на воздействии управляющего давления воздуха на пилотный узел, который перемещает золотник внутри корпуса распределителя. Это переключает основные каналы, перенаправляя поток из источника (линия P) к потребителю (линия A или B), а выход отработанной среды – на линию выхлопа (R). Благодаря такому устройству, управление мощными потоками осуществляется сравнительно маломощным сигналом. Эксплуатация пневмораспределителя 3РК25П-2 возможна в широком диапазоне условий, характерных для предприятий Казахстана.
Инженер спрашивает у коллеги: «Почему пневмораспределитель 3РК25П-2 такой популярный на заводе?» — «Потому что он, как надежный казахстанский друг, всегда четко распределяет обязанности: воздуху — путь, цилиндру — движение, системе — порядок!»
Условное обозначение и расшифровка модели
Маркировка 3РК25П-2 несет в себе полную информацию об устройстве. Давайте расшифруем ее по позициям:
| Позиция в обозначении | Расшифровка | Значение для 3РК25П-2 |
| 3РК | Тип изделия: трехлинейный пневмораспределитель | Трехлинейный распределитель |
| 25 | Условный проход (Ду), мм | Ду=25 мм |
| П | Вид управления | Пневматическое управление |
| 2 | Способ монтажа | Резьбовое присоединение с трубной цилиндрической резьбой (G1") |
Таким образом, код 3РК25П-2 однозначно определяет все основные конструктивные особенности устройства. При заказе через сайт Гидротех вы можете быть уверены, что получите именно ту модель, которая требуется для вашего оборудования.
Технические характеристики пневмораспределителя 3РК25П-2
Для корректного подбора и интеграции устройства в существующую пневмомагистраль необходимо учитывать его ключевые параметры. Ниже представлены основные технические характеристики модели 3РК25П-2.
| Характеристика | Значение |
| Условный проход (Dy), мм | 25 |
| Резьбовое присоединение | G1" |
| Номинальное рабочее давление, МПа | 1.0 (10 бар) |
| Минимальное рабочее давление, МПа | 0.25 |
| Пропускная способность (Kv), м³/час | 6.3 |
| Максимальный расход воздуха, м³/ч | 6.3 |
| Минимальное давление управления, МПа | 0.08 + 0.6 * Раб. давление |
| Время срабатывания (включение), с, не более | 0.1 |
| Время срабатывания (выключение), с, не более | 0.125 |
| Максимальная частота включений, Гц | 3.3 |
| Общая утечка воздуха, см³/мин, не более | 150 |
| Рабочая среда | Сжатый очищенный воздух |
| Температурный диапазон работы | Согласно климатическому исполнению УХЛ4 (стандарт) |
| Монтаж | Резьбовой (G1") |
Габаритные размеры и вес
Пневмораспределитель 3РК25П-2 имеет компактные размеры, облегчающие его монтаж даже в стесненных условиях. Вес устройства важен для расчета нагрузок на конструкцию и организации логистики.
| Параметр | Значение |
| Масса (приблизительно), кг | 4.2 |
| Код ТН ВЭД | 8481 20 000 0 (Устройства пневматические) |
| Диапазон габаритных размеров для серии 3РК...П | Варьируется в зависимости от Ду (10, 16, 25, 32, 40 мм) |

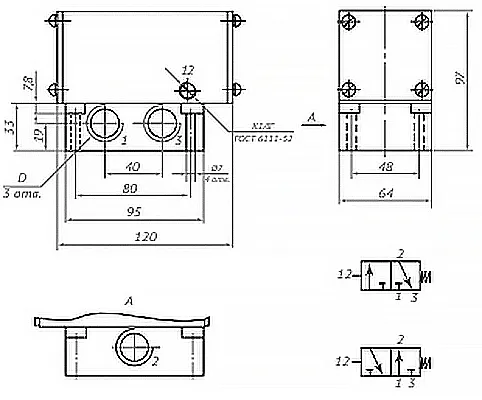

Чертеж общего вида пневмораспределителя 3РК25П-2 с основными габаритными размерами и присоединительными резьбами.
Схема подключения и условное графическое обозначение (УГО) пневмораспределителя 3/2 с пневматическим управлением.
Область применения и используемое оборудование
Благодаря своей универсальности и надежности, пневмораспределитель 3РК25П-2 нашел широкое применение в различных отраслях промышленности Казахстана.
Где используется пневмораспределитель 3РК25П-2:
• Горнодобывающая и нефтегазовая отрасль: управление заслонками на конвейерах, позиционирование инструмента, системы продувки.
• Машиностроение и металлообработка: автоматические линии подачи заготовок, зажимные патроны станков, управление манипуляторами.
• Пищевая и перерабатывающая промышленность: управление клапанами на линиях розлива, дозирования, фасовки и упаковки продукции.
• Деревообработка: управление пневмоцилиндрами прессов, подающих механизмов и режущих установок.
• Сельское хозяйство и элеваторы: автоматизация систем транспортировки зерна, управления затворами бункеров и заслонками.
• Общепромышленное оборудование: системы очистки воздуха, компрессорные станции, испытательные стенды.
Чаще всего пневмораспределитель с пневматическим управлением устанавливается в составе станков с ЧПУ, промышленных роботов, автоматических линий сборки, прессового и подъемно-транспортного оборудования.
Температурный режим работы и срок службы
Пневмораспределитель 3РК25П-2 рассчитан на работу в условиях, соответствующих климатическому исполнению УХЛ4. Это предполагает эксплуатацию в закрытых помещениях с искусственно регулируемыми климатическими условиями, где температура окружающего воздуха находится в диапазоне от +1°С до +40°С, а относительная влажность не превышает 80% при температуре +25°С.
Срок службы изделия напрямую зависит от корректности эксплуатации: чистоты подаваемого воздуха (обязательно использование фильтров-влагоотделителей), соблюдения диапазонов давления и отсутствия конденсата в системе. При соблюдении всех требований производителя и своевременном техническом обслуживании ресурс устройства исчисляется миллионами циклов переключения.
Комплектность и запасные части
Поставляемый пневмораспределитель 3РК25П-2 является готовым к установке изделием. В базовую комплектацию входит сам распределитель с установленными уплотнениями и пружинами. Для поддержания работоспособности в течение всего срока службы рекомендуется иметь под рукой ремонтный комплект, в который обычно входят наиболее подверженные износу детали.
Ремонтный комплект (запасные части) для пневмораспределителя 3РК25П-2 может включать:
| Наименование запчасти | Назначение |
| Комплект уплотнительных манжет (кольца) | Для золотника и штока управления |
| Возвратная пружина | Обеспечивает возврат золотника в исходное положение |
| Прокладки корпусные | Герметизация стыков между секциями (если применимо) |
| Уплотнения пилотного узла | Для камеры пневматического управления |
Заказать оригинальные запасные части для пневмораспределителя 3РК25П-2 можно у поставщика Гидротех, обратившись через форму на сайте или по контактам из раздела Контакты.
Примеры заказа и совместимость
При составлении заказа важно правильно указать полное условное обозначение, которое включает все необходимые параметры. Для базовой модели с Ду=25мм и пневматическим управлением код 3РК25П-2 является исчерпывающим. Если требуется электропневматическое управление, в обозначении вместо «П» будет стоять «Э» с указанием рода тока и напряжения (например, 3РК25Э-2).
Данный пневмораспределитель 3/2 совместим со стандартными пневмолиниями и фитингами на резьбу G1". Перед установкой рекомендуется убедиться в чистоте и отсутствии механических частиц в подводящей магистрали. Для оперативного оформления заказа вы можете воспользоваться формой обратной связи на нашем сайте: оставить заявку на пневмораспределитель.
Часто задаваемые вопросы (FAQ)
Вопросы и ответы по пневмораспределителю 3РК25П-21. Как правильно выбрать пневмораспределитель для моего оборудования?
Выбор пневмораспределителя основывается на нескольких ключевых параметрах: требуемый расход воздуха (пропускная способность), рабочее давление в вашей системе, тип управления (пневматическое, как у модели 3РК25П-2, или электрическое), размер присоединения (в данном случае G1") и количество позиций золотника (3/2, 5/2 и т.д.). Наши специалисты помогут подобрать оптимальную модель под ваши задачи.
2. Каковы сроки поставки пневмораспределителя 3РК25П-2 в мой город?
Поставщик Гидротех осуществляет оперативные поставки со склада в Костанае. Доставка по Казахстану в города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 2 до 5 рабочих дней в зависимости от удаленности. Возможна отправка в другие регионы Казахстана и страны СНГ.
3. Какие условия эксплуатации необходимо соблюдать для долгой службы распределителя?
Основные требования: подача очищенного и осушенного сжатого воздуха (рекомендуется установка фильтра-влагоотделителя и лубрикатора), соблюдение номинального давления (до 1 МПа), защита от прямого попадания влаги и агрессивных сред, работа в разрешенном температурном диапазоне. Соблюдение этих условий гарантирует заявленный ресурс работы.
4. Совместим ли пневмораспределитель 3РК25П-2 с импортным оборудованием и фитингами?
Да, полностью. Резьбовое присоединение G1" является международным стандартом (BSP Parallel). По присоединительным размерам, рабочему давлению и функциям данный пневмораспределитель 3/2 является прямым аналогом многих распространенных импортных моделей и может быть установлен для замены или модернизации существующих пневмосистем.
Надежный пневмораспределитель 3РК25П-2 производства бренда Гидротех – это современное решение для автоматизации вашего производства в Казахстане. Мы поставляем качественное пневматическое оборудование напрямую, обеспечивая техническую поддержку и быструю доставку во все регионы страны и СНГ. Для уточнения наличия, цен и оформления заказа обращайтесь на сайт Gidro777.kz.
