Пневмораспределитель 3РК20П-1 – это надежный и высокопроизводительный элемент системы пневмоавтоматики. Данное устройство с конфигурацией 3/2 и пневматическим управлением служит для точного и быстрого изменения направления потоков сжатого воздуха в промышленных пневматических установках. Модель 3РК20П-1 с условным проходом 20 мм и резьбовым подключением К 3/4" широко востребована на предприятиях Казахстана для автоматизации производственных линий, станков и другого технологического оборудования, где требуется эффективное и надежное управление пневмоприводами.
Представленный в каталоге сайта gidro777.kz пневмораспределитель 3РК20П-1 соответствует высоким стандартам качества. Устройство обеспечивает стабильную работу в широком диапазоне давлений, характеризуется минимальным временем срабатывания и имеет продуманную конструкцию для удобного монтажа и обслуживания.
Назначение и область применения
Основное назначение пневмораспределителей серии 3РК, включая модель 3РК20П-1, – управление исполнительными механизмами (пневмоцилиндрами, пневмомоторами) путем распределения сжатого воздуха. Схема 3/2 означает наличие трех линий (подвод питания, выход к потребителю и сброс в атмосферу) и двух позиций золотника («включено» и «выключено»). Такие распределители с пневматическим управлением незаменимы в цепях, где необходимо дистанционное или автоматическое управление без электрических сигналов, например, в условиях повышенной взрывоопасности, запыленности или высокой влажности.
В Казахстане пневмораспределитель 3РК20П-1 применяется в горнодобывающей отрасли, металлургии, машиностроении, на перерабатывающих заводах и в сельском хозяйстве. Его часто можно встретить в составе прессов, упаковочных машин, подъемных механизмов, систем подачи сырья и другого оборудования с пневмоприводом.
Қызық оқиға: Цех бастығы жаңа пневматикалық сызықты іске қосқан кезде, операторға былай деді: «Бұл пневмораспределитель 3РК20П-1 – жүйенің жүрегі. Егер ол дұрыс жұмыс істемейтін болса, біздің барлық күш-жігеріміз әуеден кетеді». Оператор: «Яғни, біздің цехтың тағдыры осы кішкентай құрылғының қолында ма?» – деп сұрады. Бастық күлімсіреп: «Иә, бірақ оны Қазақстандағы ең жақсы жеткізушіден – Гидротех-дан таптық, сондықтан біз тыныштықта болуымыз керек».
Ключевые особенности и преимущества
Пневмораспределитель 3РК20П-1 выделяется среди аналогов рядом важных преимуществ:
- Пневматическое управление: Исключает риски, связанные с искрообразованием, идеально для взрывоопасных сред.
- Высокая производительность: Пропускная способность (Kv) составляет 5 м³/ч, что обеспечивает работу с мощными пневмоприводами.
- Надежность и долговечность: Прочная конструкция и качественные материалы гарантируют длительный срок службы даже при интенсивной эксплуатации.
- Быстрое срабатывание: Время включения не превышает 0,1 секунды, обеспечивая высокую скорость цикла оборудования.
- Универсальность подключения: Исполнение «-1» подразумевает резьбовое присоединение с конической резьбой, распространенное на многих предприятиях Казахстана и СНГ.
Технические характеристики
При выборе пневмораспределителя 3РК20П-1 необходимо обратить внимание на его основные параметры. В таблице ниже представлены ключевые характеристики для данной модели, которые обеспечат совместимость с вашей пневмосистемой.
| Характеристика | Значение |
|---|
| Тип распределителя и управление | 3/2, пневматическое (П) |
| Рабочее давление, номинальное (MPa) | 1,0 (10 бар) |
| Условный проход, Dy, мм | 20 |
| Присоединительная резьба | К 3/4" (коническая) |
| Пропускная способность, Kv, м³/ч | 5,0 |
| Тип рабочей среды | Сжатый воздух, очищенный от масел и агрессивных примесей |
| Время срабатывания (включение), с, не более | 0,1 |
| Масса, кг | 4,2 |
| Габаритные размеры (Д х Ш х В), мм (ориентировочно)* | ~150 x 100 x 120 |
| Код ТН ВЭД (для таможенного оформления) | 8481 80 100 0 |
* Точные габариты могут незначительно отличаться. Для подбора посадочного места рекомендуем свериться с чертежами.
Расшифровка условного обозначения модели
Маркировка 3РК20П-1 содержит всю необходимую информацию о типе устройства:
- 3РК – базовое обозначение серии трехлинейных распределителей.
- 20 – условный проход (Ду) в миллиметрах (в данном случае 20 мм).
- П – вид управления: «П» – пневматическое. Если бы было «Э» – электропневматическое.
- -1 – код способа монтажа: «1» – резьбовое присоединение с конической резьбой.
Таким образом, из названия пневмораспределителя 3РК20П-1 сразу понятны его ключевые свойства: три линии, два положения, пневмоуправление и резьба под ключ на 3/4 дюйма.
Принцип работы и подключение
Пневмораспределитель 3РК20П-1 работает по принципу золотникового переключения. В корпусе устройства перемещается золотник, который под действием управляющего пневмосилигнала (обычно подаваемого на отдельный управляющий штуцер) переключается из одного крайнего положения в другое. В нормальном (исходном) положении линия питания (P) перекрыта, а выходная линия (A) соединена с атмосферным сбросом (R). При подаче управляющего давления золотник сдвигается, соединяя линию питания (P) с выходной линией (A), подавая воздух к потребителю (пневмоцилиндру). Отключение управляющего давления приводит к возврату золотника в исходное положение пружиной и сбросу давления из линии A через R.
Подключение пневмораспределителя 3РК20П-1 производится по резьбовым портам, промаркированным на корпусе: «P» – вход сжатого воздуха от ресивера/компрессора, «A» – выход к рабочему органу, «R» – сброс в атмосферу (может быть заглушен или подключен к глушителю). Управляющий сигнал подается на соответствующий штуцер пилотного управления. Перед монтажом рекомендуется установить фильтр-влагоотделитель и лубрикатор для подготовки воздуха. Все соединения должны быть надежно затянуты и проверены на герметичность.
Области применения в промышленности Казахстана
Благодаря своей надежности и универсальности, пневмораспределитель 3РК20П-1 находит применение в самых разных отраслях промышленности нашего региона:
- Горнодобывающая и нефтегазовая промышленность: Управление заслонками, шиберами, отсечными клапанами на технологических линиях, автоматизация вспомогательного оборудования.
- Металлургия и машиностроение: В составе ковочных и штамповочных прессов, подъемно-транспортных механизмов, станков с ЧПУ, участков окраски и сборки.
- Химическая и пищевая промышленность: Управление дозирующими и упаковочными автоматами, клапанами на линиях розлива, конвейерными системами.
- Сельское хозяйство и элеваторы: Автоматизация систем подачи кормов, очистки зерна, загрузки и разгрузки сыпучих материалов.
Если вы не уверены, подойдет ли пневмораспределитель 3РК20П-1 для вашей задачи, специалисты Гидротех всегда готовы проконсультировать по подбору оборудования, учитывая особенности вашего производства в Казахстане.
Габаритные и присоединительные размеры
Для корректного проектирования и монтажа пневмосистемы важно знать точные размеры устройства. Ниже представлены изображения общего вида модели 3РК20П-1, на которых можно оценить ее конструкцию и расположение присоединительных портов.

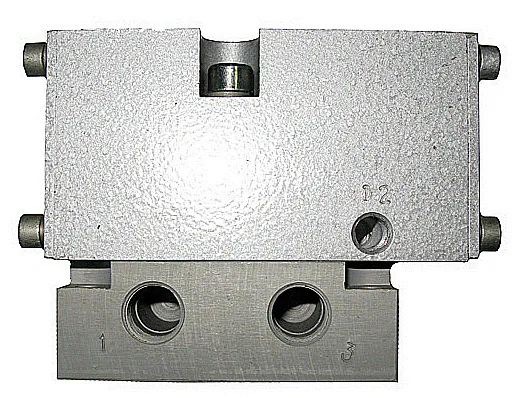

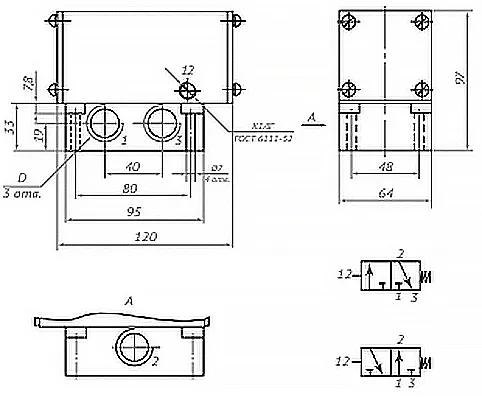

 Рис. 1: Общий вид пневмораспределителя 3РК20П-1 с фронтальной стороны. Хорошо видны резьбовые порты для подключения магистрали и сброса. |  Рис. 2: Вид пневмораспределителя 3РК20П-1 сбоку. Показаны габариты и расположение штуцеров для подвода управляющего сигнала. |
Для получения детализированных чертежей с размерами свяжитесь с нашими инженерами через раздел Контакты.
Примеры заказа и аналоги
При заказе пневмораспределителя 3РК20П-1 необходимо четко указать полную маркировку изделия. Например: «Пневмораспределитель 3РК20П-1, Ду20, резьба К 3/4", пневмоуправление». В линейке серии 3РК представлены и другие модели, которые могут потребоваться для вашего проекта:
- 3РК16П-1 – для меньших потоков воздуха (Ду16).
- 3РК25П-1 – для более мощных приводов (Ду25).
- 3РК20Э-1 – аналогичный распределитель, но с электропневматическим управлением для интеграции в системы с контроллером ПЛК.
Заказать пневмораспределитель 3РК20П-1 и получить консультацию по аналогам вы можете по телефону или через онлайн-форму на сайте gidro777.kz. Мы работаем по всему Казахстану, обеспечивая доставку в кратчайшие сроки.
Ремонт и техническое обслуживание
Пневмораспределитель 3РК20П-1 имеет модульную конструкцию, что упрощает его ремонт. Основными расходными материалами являются уплотнительные манжеты, кольца и возвратные пружины. Ремкомплект для восстановления герметичности и работоспособности устройства обычно включает в себя:
| Наименование элемента | Назначение |
|---|
| Уплотнительные манжеты золотника | Основное уплотнение, предотвращающее утечку между каналами. |
| Сальниковые уплотнения управляющих поршней | Герметизация узла пневматического управления. |
| Резиновые кольца круглого сечения (O-rings) | Уплотнение в местах разъемных соединений корпуса. |
| Возвратная пружина золотника | Обеспечение возврата в исходное положение. |
Наиболее часто из строя выходят именно уплотнительные элементы из-за естественного старения резины, попадания абразивных частиц или масляных эмульсий в воздух. Регулярная замена фильтров подготовленной сжатого воздуха на входе в пневмораспределитель 3РК20П-1 значительно продлевает срок его службы. При покупке устройства уточняйте наличие ремкомплектов для данной модели.
Поставки по Казахстану и СНГ от компании Гидротех
Мы, компания Гидротех, являемся прямым поставщиком промышленной пневмоавтоматики, включая надежные пневмораспределители 3РК20П-1, на рынок Казахстана. Наш склад в Костанае позволяет оперативно комплектовать заказы и отправлять их во все регионы страны: в Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Мы также осуществляем поставки в страны СНГ с полным пакетом таможенного оформления.
Выбирая Гидротех, вы получаете не просто оборудование, а комплексное решение: помощь в подборе, гарантийное и постгарантийное обслуживание, консультирование по вопросам монтажа и эксплуатации. Качество поставляемой нами продукции проверено временем на множестве предприятий по всему Казахстану. Связаться с нами для оформления заказа на пневмораспределитель 3РК20П-1 можно через форму обратной связи или по контактным телефонам.
