Профессиональный фильтр-осушитель сжатого воздуха ПМК02.25
Модульное устройство ПМК02.25-Фильтр-осушитель П-МК 02.2514 представляет собой эффективный комплекс для решения задач по очистке и осушке сжатого воздуха в промышленных условиях. Его конструкция, проверенная временем, сочетает надежность и высокую производительность, что обеспечивает стабильную работу пневмосистемы на предприятиях Казахстана.
Основным назначением ПМК02.25-Фильтр-осушитель П-МК 02.2514 является комплексная защита пневматического оборудования от таких негативных факторов, как твердые частицы загрязнений, влага и масляные пары. Он выступает в роли гвардии пневмосистемы, предотвращая коррозию, заклинивание элементов и преждевременный износ редукторов, цилиндров и пневмоинструмента. Применение фильтра-осушителя существенно продлевает ресурс дорогостоящего оборудования и снижает эксплуатационные расходы.
Ключевые технические характеристики фильтра-осушителя
Технические показатели определяют эффективность и область применения любого оборудования. ПМК02.25-Фильтр-осушитель П-МК 02.2514 отличается следующими ключевыми параметрами:
| Параметр | Значение для модели П-МК02-251 (ПМК02.25) |
| Условный проход (Ду), мм | 25 |
| Рабочее давление номинальное, МПа | 1,0 |
| Рабочее давление минимальное, МПа | 0,2 |
| Максимальный расход воздуха, м³/мин | 2,0 |
| Пропускная способность Кv, м³/час | 2,0 |
| Тип рабочей среды | Сжатый воздух без масла |
| Абсолютная тонкость фильтрации, мкм | 5,0 |
| Снижение температуры точки росы, °C (мин.) | 10 |
| Полезная вместимость резервуара, см³ | 200 |
Области применения в Казахстане
Благодаря своим параметрам, ПМК02.25-Фильтр-осушитель П-МК 02.2514 нашел широкое применение на различных промышленных объектах Казахстана. Его устанавливают после компрессорных установок для подготовки воздуха, подаваемого на линию. Ключевыми отраслями являются станкостроение, где требуется чистота воздуха для управления станками с ЧПУ; пищевая и фармацевтическая промышленность, где строго контролируется качество сжатого воздуха; а также нефтегазовая отрасль для работы пневматических клапанов и систем управления.
Устройство может интегрироваться в системы пневмоавтоматики, пневмоприводы, на инструментальные посты в цехах. Его виброустойчивость, соответствующая II степени жесткости по ГОСТ, позволяет использовать его в условиях повышенных вибрационных нагрузок, что характерно для горнодобывающих и обрабатывающих предприятий.
Принцип работы и эффективная осушка воздуха
ПМК02.25-Фильтр-осушитель П-МК 02.2514 работает по двухступенчатой схеме очистки. На первой ступени сжатый воздух проходит через сердце устройства – фильтрующий картридж со степенью очистки 5 микрон. Он задерживает частицы пыли, абразивную стружку, продукты износа трущихся пар – все то, что способно нанести вред пневмооборудованию.
Вторая ступень отвечает за осушку. Воздух, прошедший предварительную очистку, поступает в камеру с адсорбентом (чаще всего силикагелем). Адсорбционный материал активно связывает молекулы воды, находящиеся в воздухе в виде пара, снижая его относительную влажность и температуру точки росы минимум на 10 градусов Цельсия. Это критически важно для предотвращения выпадения конденсата внутри трубопроводов и устройств, особенно при перепадах температур в регионе.
Инженер в цехе говорит своему стажеру: «Ты знаешь, почему наш ПМК02.25-Фильтр-осушитель П-МК 02.2514 так хорошо работает? Он не просто фильтрует воздух, он делает его настолько сухим, что даже пустыня Такла-Макан позавидует! Теперь доработай чертеж и не забудь про дренаж».
Габаритные размеры, вес и Код ТН ВЭД
Устройство обладает компактными размерами, облегчающими монтаж в пространственно ограниченных условиях. Вес изделия и его код классификации представлены ниже.
| Модель | Длина, L (мм) | Ширина, B (мм) | Высота, H (мм) | Масса (кг) |
| П-МК02-2514 (ПМК02.25) | 107 | 82 | 370 | 1,7 |
Общий диапазон габаритных размеров в линейке модульных устройств МК02 составляет: длина от 56 до 107 мм, ширина от 56 до 82 мм, высота от 200 до 370 мм. Код ТН ВЭД для таможенного оформления: 8481.80 (Краны и клапаны прочие).
Расшифровка условного обозначения П-МК02-2514
Маркировка устройства содержит всю необходимую информацию о его типе и ключевых параметрах.
П-МК02-2514, где:
• П – прибор пневматический.
• МК – модульная конструкция.
• 02 – серия.
• 25 – условный проход Dу=25 мм.
• 1 – вариант конструкции фильтра-осушителя.
• 4 – тип присоединения (резьбовое соединение).
Таким образом, выбор именно модели ПМК02.25 подразумевает монтаж в трубопроводы диаметром 25 мм с возможностью подключения через резьбовые фитинги.
Температурный режим и ресурс эксплуатации
ПМК02.25-Фильтр-осушитель П-МК 02.2514 рассчитан на эксплуатацию в температурном диапазоне окружающей среды от -10°C до +50°C, что полностью перекрывает климатические условия всех регионов Казахстана, от холодного севера до жаркого юга. Температура сжатого воздуха на входе также не должна превышать +60°C.
Продолжительность безотказной работы ПМК02.25-Фильтр-осушитель П-МК 02.2514 напрямую зависит от качества технического обслуживания и условий эксплуатации. При своевременной замене фильтрующих элементов и адсорбента, а также регулярной очистке дренажной системы, срок службы устройства составляет 5-7 лет и более. Модульная конструкция упрощает обслуживание и замену изношенных компонентов.
 |  |

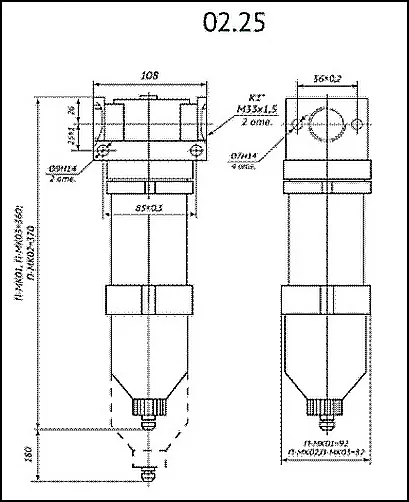

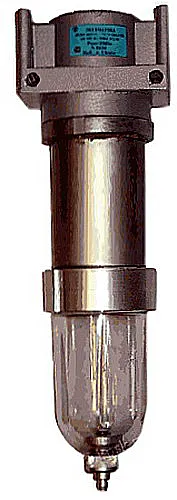

| Фото 1: Модульный фильтр-осушитель ПМК02.25-Фильтр-осушитель П-МК 02.2514, вид спереди с дренажным клапаном. | Фото 2: Фильтр-осушитель П-МК 02.2514, боковая проекция с указанием габаритных и присоединительных размеров. |
Применение на промышленном оборудовании
ПМК02.25-Фильтр-осушитель П-МК 02.2514 активно используется для защиты следующих типов систем:
• Компрессорные установки и станции подготовки воздуха. Является важным элементом магистрального фильтра на выходе из компрессора.
• Пневматические приводы и исполнительные механизмы станков, прессов, роботизированных комплексов.
• Системы автоматизации и управления, где используются пневматические клапаны, реле и регуляторы давления.
• Пневмоинструмент: гайковерты, шлифмашины, дрели, краскораспылители для покрасочных камер.
• Оборудование для пищевой и упаковочной промышленности, где требуется чистый и сухой воздух.
Расходные материалы и ремонтный комплект
Для обеспечения непрерывной работы и планирования технического обслуживания рекомендуется заранее комплектовать запасные части. Типовой ремкомплект для модели П-МК02-2514 выглядит следующим образом:
| Наименование | Назначение | Типовой артикул |
| Фильтрующий картридж | Грубая и тонкая очистка воздуха от твердых частиц | ФЭ-25-5 |
| Адсорбционный материал (силикагель) | Осушка сжатого воздуха за счет поглощения влаги | АМ-25 |
| Комплект уплотнительных колец | Обеспечение герметичности соединений корпуса и фитингов | УК-25 |
| Дренажный клапан (автоматический/ручной) | Регулярный сброс накопившегося конденсата | ДК-25 |
Наиболее часто требуют замены фильтрующие картриджи (периодичность 3-6 месяцев) и адсорбент (6-12 месяцев). Также со временем могут потребовать замены уплотнительные элементы, подверженные старению под давлением.
Как правильно выбрать и заказать фильтр-осушитель
При выборе и заказе ПМК02.25-Фильтр-осушитель П-МК 02.2514 необходимо учитывать несколько ключевых моментов.
Во-первых, определитесь с параметрами вашей пневмосистемы: условный проход трубопровода (Dу), рабочее давление и пиковый расход воздуха. Для трубопроводов диаметром 25 мм и расходом до 2 м³/мин идеально подходит именно модель П-МК02-2514.
Во-вторых, проверьте тип присоединений на вашем оборудовании. Данная модель предлагает резьбовые соединения двух типов: метрическое М33×2-7Н и трубное коническое К1" (1 дюйм).
В-третьих, оцените условия эксплуатации: температуру окружающей среды и степень загрязненности входящего воздуха для определения графика обслуживания.
Примеры формулировок заказа на сайте Гидротех:
1. «Требуется один ПМК02.25-Фильтр-осушитель П-МК 02.2514 (П-МК02-2514) для замены в линии подачи воздуха к прессу».
2. «Заказ 3-х единиц ПМК02.25-Фильтр-осушитель П-МК 02.2514 для комплектации новой компрессорной станции цеха в Павлодаре».
Часто задаваемые вопросы (FAQ)
Как правильно определить, нужен ли мне именно фильтр-осушитель, а не просто фильтр?
Если в вашей пневмосистеме есть риск образования конденсата (например, при перепадах температуры, работе в холодном цеху или при высокой влажности воздуха на всасывании компрессора), то необходим именно фильтр-осушитель. Простой фильтр удалит твердые частицы, но не задержит влагу, что может привести к коррозии и выходу из строя оборудования. ПМК02.25-Фильтр-осушитель П-МК 02.2514 решает обе задачи одновременно.
Можно ли самостоятельно обслуживать и менять картриджи в ПМК02.25?
Да, модульная конструкция ПМК02.25-Фильтр+осушитель П-МК 02.2514 специально разработана для удобства обслуживания пользователем. Замена фильтрующего элемента и адсорбента не требует специального инструмента и может быть выполнена силами персонала предприятия после изучения инструкции. Важно использовать только оригинальные или рекомендованные производителем расходные материалы для сохранения гарантии.
Какие существуют варианты доставки приобретенного оборудования по Казахстану?
Компания Гидротех организует доставку оборудования в любой город Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие населенные пункты. Доставка в крупные города занимает 1-3 рабочих дня, в отдаленные регионы – до 5 рабочих дней. Также возможна отправка в страны СНГ: Россию, Беларусь, Узбекистан, Кыргызстан и Таджикистан.
Предоставляет ли поставщик консультации по интеграции фильтра в существующую систему?
Да, специалисты компании Гидротех, как официального поставщика, всегда готовы предоставить консультации по вопросам подбора, монтажа и интеграции оборудования ПМК02.25-Фильтр-осушитель П-МК 02.2514 в вашу действующую пневмосистему. Вы можете задать вопросы через раздел Контакты.
Фильтр-осушитель от казахстанского поставщика «Гидротех»
Качественная подготовка сжатого воздуха – залог бесперебойной работы всего пневматического оборудования вашего производства. ПМК02.25 for industryобеспечивает эту функцию на высоком уровне. Надежность, проверенная временем, и модульная конструкция сделали его популярным решением на предприятиях по всему Казахстану.
Приобретая фильтр-осушитель ПМК02.25-Фильтр-осушитель П-МК 02.2514 у компании Гидротех, вы получаете не просто оборудование, а комплексное решение с технической поддержкой, гарантией и сервисом. Мы базируемся в Костанае и доставляем продукцию во все регионы Казахстана и страны СНГ. Наши клиенты ценят оперативность поставок, профессиональные консультации и ответственность в послепродажном обслуживании.
Сделайте свою пневмосистему чище, суше и надежнее с профессиональными решениями от компании Гидротех.
Контактная информация: Компания Гидротех, город Актау, Казахстан. Осуществляем поставку ПМК02.25-Фильтр-осушитель П-МК 02.2514 и других пневматических компонентов по всему Казахстану и странам СНГ. Гарантия качества, быстрая доставка, профессиональная поддержка.
