Описание и назначение реле давления П МК09
Модульное реле давления П МК09 – это ключевой элемент автоматики современных пневматических систем, ответственный за точный контроль и управление рабочим давлением сжатого воздуха. Основным назначением устройства является автоматическая подача электрического сигнала для включения или отключения оборудования при достижении заданных пороговых значений давления. Благодаря своей стабильности и надежности, реле давления П МК09 обеспечивает безопасность эксплуатации, предотвращает перегрузки и оптимизирует энергопотребление компрессорных установок.
Қазақ тілінде: Реле давления П МК09 – пневматикалық жүйелердегі қысымды басқаруға және мониторингке арналған модульдік электрлік құрылғы. Бұл реле давления П МК09 берілген қысым шегінде жұмыс істейтін құрылғылардың жұмысын автоматтандырады, оларды артық жүктемеден сақтайды және энергияны үнемдейді.
Область применения и назначение
Область применения реле давления П МК09 чрезвычайно широка и охватывает все отрасли промышленности, где используется пневматический привод. Это устройство идеально подходит для эксплуатации на сжатом воздухе с рабочим давлением от 0,16 до 1,00 Мегапаскаль при условии его очистки не грубее 10 класса по стандарту ГОСТ 17433-80. Реле давления П МК09 находит применение в компрессорных станциях, системах автоматизации и управления, пневмоцилиндрах, приводных механизмах, зажимных устройствах (тисках), а также системах пневмотранспорта сыпучих материалов на предприятиях Казахстана и стран СНГ.
Принцип работы механизма
Принцип действия реле давления П МК09 основан на механическом преобразовании энергии давления в электрический сигнал. Чувствительным элементом выступает гибкая мембрана, воспринимающая давление в системе. При повышении давления до заданного уровня мембрана прогибается и через толкатель воздействует на контакты встроенного микропереключателя типа МП2101, меняя их состояние. Это замыкает или размыкает управляющую цепь, подавая сигнал на отключение или включение оборудования, например, компрессора.
Когда давление в системе падает ниже установленного порога, мембрана под действием возвратной пружины занимает исходное положение, и контакты микропереключателя также возвращаются в первоначальное состояние. Таким образом, обеспечивается цикличная работа системы в заданном диапазоне. Регулировка порога срабатывания реле давления П МК09 осуществляется с помощью специального калибровочного винта, что позволяет точно настраивать устройство под конкретные технологические задачи.
Технические характеристики и параметры
Для удобства выбора и интеграции ключевые технические характеристики реле давления П МК09 сведены в подробную таблицу. Устройство отличается высокими эксплуатационными показателями, включая степень защиты IP54, что допускает его работу в условиях повышенной запыленности.
| Технический параметр | Значение и характеристика |
|---|
| Рабочее давление, диапазон | 0,16 – 1,00 МПа |
| Максимальная частота срабатываний | 5 циклов в минуту |
| Зона нечувствительности (гистерезис) | Не более 20% от рабочего диапазона |
| Номинальный ток (AC) | 0,6 А |
| Номинальный ток (DC) | 0,16 А |
| Номинальное напряжение (AC) | 380 В |
| Номинальное напряжение (DC) | 220 В |
| Степень защиты (ГОСТ 14254-80) | IP54 |
| Тип используемого микропереключателя | МП2101 |
| Класс чистоты рабочей среды | Не грубее 10 класса (ГОСТ 17433-80) |
| Тип рабочей среды | Очищенный сжатый воздух |
Модификации, присоединение и габариты
Для максимальной гибкости подключения к различным пневмосистемам реле давления П МК09 предлагается в трех основных модификациях, различающихся типом резьбового присоединения. Выбор конкретной модификации реле давления П МК09 зависит от диаметра и типа подключения в вашей системе.
| Модель (модификация) | Длина (L), мм | Ширина (B), мм | Высота (H), мм | Тип присоединения (резьба) | Масса, кг |
|---|

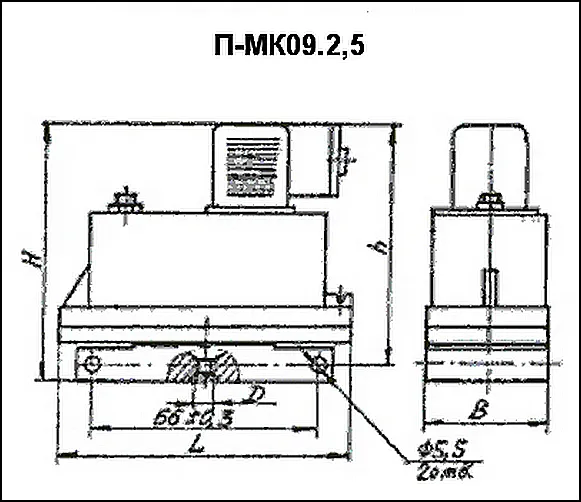

| П-МК09.2,5 | 86 | 32 | 78 | М5-7Н | 0,22 |

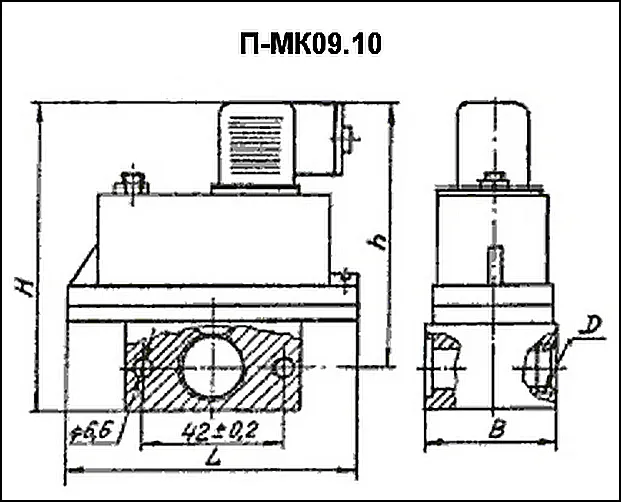

| П-МК09.10 | 86 | 32 | 115 | К3/8" (клапанная трубная) | 0,3 |

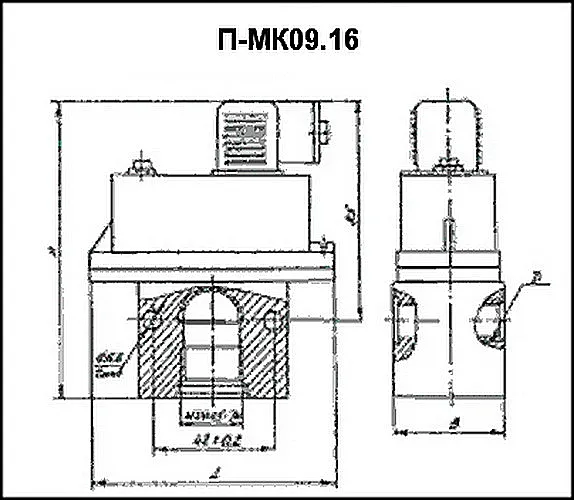

| П-МК09.16 | 86 | 32 | 115 | К1/2" (клапанная трубная) | 0,3 |
Обобщенные данные: Диапазон массы реле давления П МК09 составляет от 0.22 до 0.3 кг в зависимости от модификации. Все базовые размеры (длина и ширина) одинаковы для всех вариантов, отличие — в высоте и типе присоединительной резьбы. Код ТН ВЭД для устройства: 9026.80.20.00.
Условное обозначение и расшифровка модели
Маркировка реле давления П МК09 содержит всю необходимую информацию о его типе и характеристиках:
П – Пневматическое.
МК – Модульный Контроллер / Модульное Коммутационное устройство.
09 – Порядковый номер типоразмера в линейке продукции.
2,5 / 10 / 16 – Условное обозначение типа присоединения и производительности.
Таким образом, реле давления П МК09.10 расшифровывается как пневматическое модульное устройство контроля девятой серии с резьбовым присоединением К3/8".
Температурный режим и срок службы
Реле давления П МК09 рассчитано на эксплуатацию в диапазоне температур окружающего воздуха от -10°С до +60°С, что позволяет использовать его в различных климатических зонах Казахстана — от жарких летних дней до холодных зимних периодов. Температура контролируемой среды (сжатого воздуха) должна находиться в пределах от 0°С до +50°С. Гарантийный срок службы реле давления П МК09 при соблюдении условий эксплуатации составляет не менее 5 лет. Фактический ресурс работы может быть существенно увеличен за счет регулярного технического обслуживания, поддержания чистоты воздуха и своевременной калибровки.
Оборудование для применения
1. Компрессорное оборудование: Реле давления П МК09 устанавливается как основной элемент автоматики для управления включением/выключением поршневых и винтовых компрессоров, защищая двигатель от перегрузки.
2. Пневмоприводы и цилиндры: Устройство используется для контроля давления в системах подачи воздуха к приводам станков, роботов и автоматических линий.
3. Станки с ЧПУ и автоматизированные линии: Реле давления П МК09 интегрируется в контуры управления для поддержания стабильного давления в пневмоинструменте и зажимных устройствах.
4. Пневматические системы транспортировки: Применяется для мониторинга давления в линиях пневмотранспорта сыпучих материалов на зерновых и перерабатывающих предприятиях.
Визуализация и внешний вид устройства

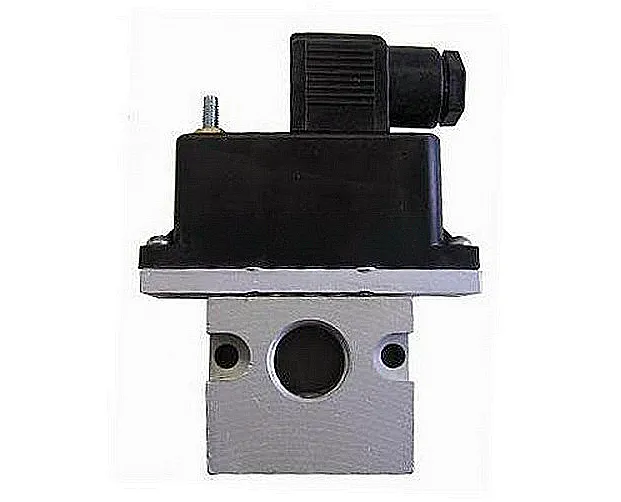

 Вид спереди: корпус реле давления П МК09 с регулировочным винтом |  Боковая проекция с электрическим разъемом для подключения |
 Вид с пневматическими присоединительными патрубками (резьба) |  Монтажное положение реле давления на пневматической магистрали |
Сұрақшы меншегерге: «Сенің жұмыс істеу принципің қалай?». Реле давления П МК09 былай дейді: «Мен қысымның белгіленген шегінде тұрамын. Одан жоғары көтерілсе – тоқтатамын, төмен түссе – қайта жұмыскерушімін. Сен де өз бизнесіңде қысымды солай басқау керексің!»
Ремкомплект и основные запчасти
Для обеспечения длительной и бесперебойной работы реле давления П МК09 рекомендуется иметь в наличии запасные части. Чаще всего изнашиваются уплотнительные элементы и механические детали, подверженные постоянному воздействию давления.
| Наименование детали / узла | Назначение и примечание |
|---|
| Мембрана (диафрагма) чувствительная | Основной рабочий орган. Изменение давления приводит к ее прогибу. |
| Микропереключатель МП2101 | Электрическая часть, коммутирующая цепь. Имеет ограниченный ресурс на число срабатываний. |
| Возвратная пружина | Обеспечивает возврат мембраны в исходное положение при падении давления. |
| Уплотнительные кольца (О-rings) | Обеспечивают герметичность в месте присоединения к пневмолинии. |
| Винт регулировочный | Позволяет точно выставить порог срабатывания реле давления П МК09. |
Примеры заказа и типовые конфигурации
Заказ 1: Реле давления П МК09.10 (присоединение К3/8") для установки на винтовой компрессор мощностью 7.5 кВт с рабочим давлением 0.8 МПа.
Заказ 2: Партия из 25 шт. реле давления П МК09.16 (К1/2") для оснащения новой производственной линии пневматических зажимов на заводе в Караганде.
Заказ 3: Реле давления П МК09.2,5 (М5-7Н) для лабораторной пневмосистемы с низким давлением.
Заказ 4: Комплект из всех трех модификаций реле давления П МК09 для сервисного центра, обслуживающего разнообразное оборудование.
Часто задаваемые вопросы (FAQ)
1. Как правильно подобрать реле давления П МК09 под мое оборудование?
Ключевой параметр — тип резьбового присоединения вашей пневмосистемы. Определите его (М5-7Н, К3/8" или К1/2") и выберите соответствующую модификацию реле давления П МК09. Все модели работают в одинаковом диапазоне давления 0.16-1.00 МПа.
2. Какие сроки доставки реле давления П МК09 в мой город?
Мы осуществляем быструю доставку по всему Казахстану со склада в Костанае. В крупные города (Астана, Алматы, Шымкент, Караганда) доставка занимает 2-3 рабочих дня. В другие регионы (Актобе, Тараз, Павлодар, Усть-Каменогорск) — 3-4 рабочих дня. Доставка в страны СНГ осуществляется в течение 5-7 рабочих дней.
3. Требуется ли специальное обслуживание реле давления П МК09?
Для долговечной работы рекомендуется проводить ежегодный визуальный осмотр, проверку герметичности соединений и калибровку давления срабатывания с помощью регулировочного винта. Важно обеспечить подачу очищенного воздуха (не грубее 10 класса) и избегать конденсации влаги внутри устройства.
4. Совместимо ли реле давления П МК09 с оборудованием других производителей?
Да, реле давления П МК09 является универсальным модульным устройством. Его можно интегрировать в любую пневмосистему с давлением в указанном диапазоне. Подключение стандартное: пневматическое — через резьбовое присоединение, электрическое — через разъем к цепи управления с напряжением 380В AC или 220В DC.
Доставка и поддержка от Гидротех
Компания Гидротех, будучи признанным поставщиком промышленного оборудования из Костаная, гарантирует не только качество самого реле давления П МК09, но и надежность его поставки. Мы доставляем оборудование во все регионы Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ — Россию, Беларусь, Узбекистан, Кыргызстан и другие. Каждое устройство поставляется с полным пакетом документации и гарантией.
Выбирая реле давления П МК09 от казахстанского бренда Гидротех, вы получаете оптимальное сочетание цены, качества и доступности запасных частей. Наши технические специалисты всегда готовы помочь с подбором, установкой и настройкой оборудования. Для оформления заказа или получения консультации перейдите в раздел Контакты или воспользуйтесь формой заказа.
