Описание и назначение фильтров-влагоотделителей П-МК03 и серии N
Фильтры-влагоотделители П-МК03 и серии N представляют собой универсальные модульные конструкции, разработанные для комплексной обработки сжатого воздуха в промышленных условиях Казахстана. Основная задача этих устройств — эффективное удаление конденсата, масляных аэрозолей и твердых субмикронных частиц из пневматических магистралей, что существенно продлевает срок службы дорогостоящего оборудования и повышает качество конечной продукции. Принцип модульности позволяет легко интегрировать фильтры-влагоотделители (модульные устройства) П-МК03 в существующие системы или создавать многоступенчатые линии подготовки воздуха. Работая под рабочим давлением до 1.0 МПа, они обеспечивают производительность, необходимую для компрессоров различной мощности.
Технические характеристики фильтров-влагоотделителей П-МК03
Все модульные устройства П-МК03 отличаются высокой надежностью и соответствуют строгим стандартам. Их ключевой особенностью является абсолютная тонкость фильтрации на уровне 0.5 мкм, что гарантирует чистоту воздуха по международной классификации ISO. Устройства серии N предлагают аналогичный уровень качества с акцентом на универсальное подключение. Выбор конкретной модели из линейки фильтров-влагоотделителей (модульные устройства) П-МК03 зависит от параметров вашей пневмосети.
| Параметр | П-МК03-060 | П-МК03-100 | П-МК03-160 | П-МК03-250 |
|---|
| Условный проход Dy, мм | 6 | 10 | 16 | 25 |
| Рабочее давление, МПа (max) | 1,0 |
| Диапазон температур, °C | От -40 до +60 |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Присоединительные размеры | М12×1.5 / К1/4" | М16×1.5 / К3/8" | М22×1.5 / К1/2" | М33×2 / К1" |
| Производительность при 0.63 МПа, м³/мин | 0.25 | 1.25 | 1.25 | 2.0 |
| Масса (диапазон всех моделей), кг | От 0.3 до 1.1 |
Код ТН ВЭД для данных изделий: 8421.29.10.
Габаритные размеры и вес фильтров влагоотделителей
Компактные размеры и модульная конструкция позволяют легко разместить устройства на ограниченном пространстве. Основные габариты приведены в таблице ниже. Благодаря стыковому присоединению (кроме модели 25 мм), несколько фильтров-влагоотделителей (модульные устройства) П-МК03 могут быть объединены в одну линию для тонкой и грубой очистки.
| Обозначение модели | Dy, мм | Габариты L×B×H, мм | Масса, кг |
|---|
| П-МК03-0603 / 0604 | 6 | 56 × 56 × 160 | 0.3 |
| П-МК03-1003 / 1004 | 10 | 85 × 85 × 255 | 0.8 |
| П-МК03-1603 / 1604 | 16 | 85 × 85 × 255 | 0.8 |
| П-МК03-2503 / 2504 | 25 | 107 × 82 × 360 | 1.1 |
Казахская техническая шутка (әзіл): Екі слесарь пневматика жүйесіне қарап тұр. Бірі екіншісіне: «Бұл компрессор неге осылай тақылдап тұр?» Деп сұрайды. Екіншісі жауап береді: «Әуелі, фильтры-влагоотделители (модульные устройства) П-МК03 орнатыңыз да, онда ол тек пайдалы жұмыс үшін «тыным» алатынын көресіз!»
Принцип работы модульных фильтров влагоотделителей
Эффективность очистки в фильтрах-влагоотделителях (модульные устройства) П-МК03 достигается благодаря двухступенчатому циклу. На первой ступени воздушный поток, попадая в корпус, резко меняет направление и скорость. За счет центробежной силы более тяжелые капли влаги и крупные частицы отделяются и оседают в специальном резервуаре-отстойнике. Затем воздух проходит через фильтрующий элемент с тонкостью очистки 0.5 мкм, где задерживаются мельчайшие загрязнения. Накопившийся конденсат автоматически или вручную удаляется через дренажную систему, тип которой зависит от исполнения модульного устройства П-МК03. Такая конструкция гарантирует стабильную производительность и чистоту воздуха на выходе.
Температурный режим и срок службы
Фильтры-влагоотделители (модульные устройства) П-МК03 рассчитаны на эксплуатацию в широком температурном диапазоне от -40°C до +60°C, что делает их пригодными для использования в суровых климатических условиях Казахстана. Оптимальный режим работы для максимальной эффективности — от -20°C до +50°C. Срок службы основного расходного материала — фильтрующего картриджа — составляет в среднем 1000-2000 моточасов и напрямую зависит от чистоты входного воздуха. Сам корпус, изготовленный из прочных материалов, при своевременном техническом обслуживании может служить более 10 лет.
Область применения фильтров влагоотделителей П-МК03
Универсальность и надежность модульных устройств П-МК03 обеспечивает их востребованность в различных отраслях промышленности Казахстана:
• Компрессорные станции и пневматические сети: Первичная и тонкая очистка сжатого воздуха сразу после компрессора.
• Машиностроение и металлообработка: Защита пневмоинструмента (дрели, гайковерты, шлифмашины), прессов и пневмоцилиндров от износа.
• Пищевая и фармацевтическая промышленность: Обеспечение чистоты воздуха, соответствующей строгим стандартам классов ISO 0-4, для процессов розлива, упаковки, чистых помещений.
• Медицинские учреждения и лаборатории: Подготовка технического воздуха для медицинских компрессоров и оборудования.
• Автоматизация производственных линий: Очистка воздуха для пневматических систем управления, клапанов и контроллеров, где чистота рабочей среды критически важна.
Состав ремкомплекта и запасные части
Для поддержания работоспособности фильтра-влагоотделителя П-МК03 важно своевременно менять расходные материалы. Компания Гидротех предлагает все необходимые комплектующие.
| Наименование | Назначение/Что ломается | Рекомендуемый запас |
|---|
| Фильтрующий картридж (элемент) | Основной сменный модуль. Загрязняется, снижает пропускную способность. | 1-2 шт. на замену каждые 1000-2000 ч. |
| Уплотнительные кольца (O-ring) | Изнашиваются, приводят к утечкам воздуха. Стандартный размерный ряд. | Ремкомплект уплотнений. |
| Поплавковый механизм автоматического дренажа | Может залипать или засоряться. | 1 шт. для моделей с автодренажем. |
| Дренажный клапан (полуавтомат) | Износ механической части. | 1 шт. для соответствующих исполнений. |
| Прозрачный колпак отстойника (при наличии) | Может треснуть от механического воздействия. | По необходимости. |
Условное обозначение моделей П-МК03
Маркировка помогает точно определить параметры устройства. Например, П-МК03-1604 УХЛ4 расшифровывается так:
П-МК03 – тип модульного устройства для очистки.
16 – условный проход 16 мм.
0 – класс загрязненности воздуха на выходе «не ниже 0» (высшая чистота).
4 – тип присоединения: коническая резьба (К) с полуавтоматическим дренажем.
УХЛ4 – климатическое исполнение для умеренного и холодного климата, категория размещения 4.
Габаритные и присоединительные размеры
Правильный монтаж обеспечивает герметичность и эффективность работы. Ниже приведены изображения с основными размерами для ориентации при подключении.

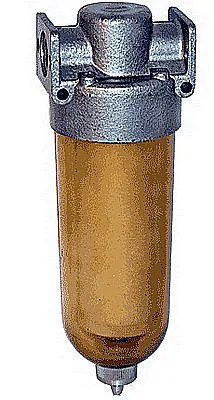

Рис. 1: Фильтр-влагоотделитель П-МК03 серии 060 (Dy 6 мм). Вид с размерами и тип присоединения.
Рис. 2: Модульное устройство П-МК03-100 (Dy 10 мм). Чертеж для монтажа.

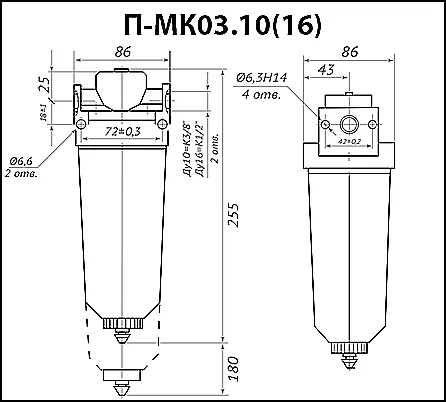

Рис. 3: Фильтр-влагоотделитель П-МК03-1604 (Dy 16 мм). Схема установки.
Рис. 4: Модульное устройство П-МК03-250 (Dy 25 мм). Чертеж с габаритами.
Примеры оформления заказа
Для заказа необходимо указать точное обозначение модели, которое включает все нужные параметры.
Пример 1: Для системы с высокими требованиями к чистоте воздуха и автоматическим удалением конденсата: Устройство модульное П-МК03-1601 УХЛ4.
Расшифровка: Условный проход 16 мм, класс очистки «0», метрическая резьба (М22×1.5) с автоматическим дренажем.
Пример 2: Для стандартной линии пневмоинструмента с полуавтоматическим обслуживанием: Фильтр-влагоотделитель П-МК03-1004.
Расшифровка: Условный проход 10 мм, класс очистки «0», коническая резьба (К3/8") с полуавтоматическим дренажом.
Часто задаваемые вопросы (FAQ) о фильтрах-влагоотделителях
Как правильно подобрать фильтр-влагоотделитель П-МК03 под мой компрессор в Казахстане?
Выбор модульного устройства П-МК03 основывается на трех ключевых параметрах вашей системы: производительности компрессора (м³/мин), максимальном рабочем давлении (не более 1.0 МПа) и типе подключения (резьба, диаметр). Рекомендуем выбирать модель с пропускной способностью на 20-30% выше расхода компрессора. Например, для компрессора 1.0 м³/мин идеально подойдет П-МК03-100. Наши инженеры в Актау бесплатно помогут с расчетами.
Какие сроки поставки фильтров П-МК03 в города Казахстана и СНГ?
Мы осуществляем быструю доставку со склада в Костанае. В основные города Казахстана: Астана и Алматы — 3-5 дней, Шымкент и Караганда — 2-4 дня, Актобе, Тараз, Павлодар, Усть-Каменогорск — 3-6 дней. Доставка по странам СНГ обсуждается индивидуально. Большинство моделей фильтров-влагоотделителей (модульные устройства) П-МК03 есть в наличии.
Каковы основные правила эксплуатации фильтра-влагоотделителя для продления срока службы?
Для долгой работы любого фильтра-влагоотделителя П-МК03 необходимо: 1) Регулярно сливать конденсат из отстойника (вручную или контролировать работу автодренажа). 2) Следить за перепадом давления на манометре (если установлен) — увеличение свидетельствует о засорении картриджа. 3) Менять фильтрующий элемент каждые 1000-2000 часов. 4) Защищать устройство от прямых ударов и эксплуатации за пределами допустимых температур.
Можно ли установить фильтр П-МК03 на уже работающую пневмолинию? Нужны ли переходники?
Да, модульные устройства П-МК03 и серии N специально разработаны для легкой интеграции. Благодаря разнообразию типов присоединения (метрическая и коническая резьба разных диаметров) в большинстве случаев переходники не требуются. Вам нужно лишь знать параметры резьбы на вашей магистрали. Если особых требований нет, рекомендуем модель с конической резьбой (исполнения .2, .4, .6), так как она обеспечивает более надежную герметичность без дополнительных уплотнителей.
Надежный поставщик фильтров-влагоотделителей в Казахстане
Выбирая фильтры-влагоотделители (модульные устройства) П-МК03 и серии N, вы останавливаетесь на проверенном решении для промышленной пневматики. Казахстанский бренд Гидротех, базирующийся в Костанае, гарантирует качество, соответствующее техническим условиям, и обеспечивает полную поддержку оборудования на всей территории республики и стран СНГ. Мы не просто продаем изделия, а предлагаем комплексные решения: от помощи в подборе модели фильтра-влагоотделителя П-МК03 до поставки оригинальных запчастей. Оформить заказ можно прямо на сайте гидро777.kz или связавшись с нами через раздел Контакты. Обеспечьте свою технику чистым воздухом с надежными модульными устройствами от Гидротех!
