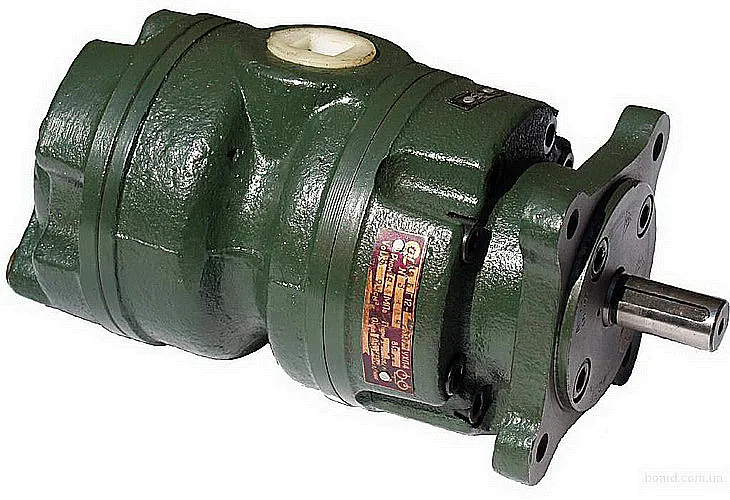

Насос пластинчатый 8БГ12-21М

Насос пластинчатый 8БГ12-21М: надёжный источник гидравлической энергии

Надежный и проверенный временем пластинчатый насос 8БГ12-21М является ключевым элементом гидравлических систем промышленного оборудования. Его основное назначение – создание двукратного постоянного потока рабочей жидкости, обеспечивающего стабильную и эффективную работу станков, прессов, литейных машин и других силовых приводов. Этот агрегат зарекомендовал себя как образец неприхотливости и долговечности в условиях казахстанских производств, от цехов в Атырау до горнодобывающих предприятий в Караганде.

Описание и назначение насоса

Насос 8БГ12-21М представляет собой двухпоточный, нерегулируемый пластинчатый насос двукратного действия. Его конструктивная особенность – наличие двух независимых насосных секций, расположенных в общем корпусе и работающих от одного приводного вала. Это позволяет заменить два отдельных аппарата одним компактным агрегатом. Он предназначен для подачи минеральных масел в гидросистемы, где требуется обеспечить питание двух гидравлических контуров или создать значительную суммарную подачу. Высокое рабочее давление делает его незаменимым для оборудования, требующего мощного силового воздействия.

Технические характеристики насоса пластинчатого 8БГ12-21М

Технические параметры определяют сферу применения и надежность пластинчатого насоса 8БГ12-21М. Ниже представлены подробные таблицы характеристик для инженеров и проектировщиков гидросистем.

Основные параметры:

Эксплуатационные параметры:

Едет водитель в Алматы с прицепом, а в нём груз: насос пластинчатый 8БГ12-21М. Останавливает его инспектор: «Сәлеметсіз бе, бауырым. Что везёшь?». «Гидронасосы», – отвечает водитель. «А что, ваши Гидротех – это типа жоктау (ритуальный плач) для сломанных прессов что ли?» – пошутил инспектор. «Не, – улыбнулся водитель, – это чтобы они вовсе не жоктау пели, а работали!»

Принцип работы и конструктивные особенности

Конструкция насоса 8БГ12-21М основана на принципе действия лопастного (пластинчатого) насоса с неподвижным статором. Вращающийся ротор с радиальными пластинами размещен в цилиндрической камере со смещенной осью. Под действием центробежной силы и давления масла пластины выдвигаются из пазов ротора, плотно прилегая к внутренней поверхности статора. Образующиеся между пластинами замкнутые объемы при вращении изменяются по величине: в зоне всасывания объем увеличивается, создавая разрежение, а в зоне нагнетания – уменьшается, выталкивая жидкость под давлением в напорную магистраль. Двукратность действия обеспечивается специальной геометрией профиля рабочей камеры, при которой рабочий цикл происходит дважды за один оборот вала, что даёт более равномерную подачу и повышенную удельную производительность.

Срок службы, температурный режим и ремонтопригодность

Расчётный ресурс данного пластинчатого насоса составляет до 5000 моточасов при соблюдении условий эксплуатации: использовании масла с рекомендованной вязкостью, чистоте жидкости, поддержании температуры в диапазоне от +10°C до +50°C. Для продления срока службы критически важна установка фильтров тонкой очистки в системе. Наиболее изнашиваемыми элементами являются пластины (лопатки), прижимные кольца, резиновые уплотнения и втулка вала. В компании Гидротех вы можете приобрести стандартный ремкомплект для насоса 8БГ12-21М, который включает:

Область применения и используемое оборудование

Насос пластинчатый 8БГ12-21М широко применяется в различных отраслях промышленности Казахстана. Он предназначен для работы в гидросистемах, где требуется стабильная подача масла под высоким давлением для исполнительных механизмов. Основные сферы применения:

• Металлообработка: Гидроприводы листогибочных прессов, гильотинных ножниц, фрикционных прессов и координатно-пробивных станков.
• Деревообработка: Прессы для склейки щитов, установки для формовки древесины.
• Производство стройматериалов: Оборудование для вибропрессования тротуарной плитки и бетонных изделий.
• Горнодобывающая отрасль: Вспомогательные гидросистемы буровых установок и подземной техники.
• Общее машиностроение: Испытательные стенды, технологические линии со станочными гидроприводами.

Условное обозначение и аналоги

Условное обозначение 8БГ12-21М расшифровывается следующим образом:
8 – рабочий объем одной секции насоса, см³.
БГ – тип насоса: «Б» – двухпоточный, «Г» – безрегулируемый пластинчатый.
12 – номинальное давление в МПа (12,5).
21 – условный номер модели.
М – модернизированное исполнение.

Основной аналог (замена): насос НпЛ 8-8/16. Также, по спецзаказу, доступен однопоточный вариант исполнения – БГ12-21М.

Подключение и габаритные размеры

Насос предназначен для фланцевого монтажа на приводной двигатель (обычно электродвигатель) через соединительную муфту. На торцевых поверхностях корпуса расположены всасывающие (вход) и напорные (выход) отверстия с внутренней трубной резьбой для подключения гидравлических магистралей. Точные присоединительные размеры, включая расположение крепежных отверстий и диаметры резьбы, указаны в сопроводительных чертежах, предоставляемых при заказе. Стандартное подключение электродвигателя требует согласования частоты вращения и мощности с техническими характеристиками насоса.

Примеры оформления заказа

Для заказа насоса пластинчатого 8БГ12-21М рекомендуем указать следующую информацию запросом или через форму заказа:

1. Полное наименование: Насос пластинчатый 8БГ12-21М, направление вращения правое.
2. Требуемое количество единиц.
3. Необходимость дополнительных опций (ремкомплекта, крепежа, переходников).
4. Город доставки и контактные данные для согласования.

Наши специалисты оперативно подготовят коммерческое предложение с актуальной ценой, сроками поставки и условиями отгрузки.

Поставки по Казахстану и странам СНГ от Гидротех

Компания Гидротех, ваш надёжный поставщик промышленного оборудования в Казахстане, осуществляет быстрые поставки насоса 8БГ12-21М в любые регионы страны и страны СНГ. Мы организуем доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города Казахстана. Складская программа позволяет отгружать оборудование и запасные части в кратчайшие сроки. Мы гарантируем техническое сопровождение, помощь в подборе аналогов и консультации по любым вопросам подключения и эксплуатации. Связаться с менеджерами отдела продаж можно через раздел Контакты нашего сайта.
