Описание и назначение насоса пластинчатого 8БГ12-23АМ
Насос пластинчатый 8БГ12-23АМ представляет собой высоконадежный двухпоточный гидравлический агрегат, разработанный для работы в системах с минеральными маслами. Этот промышленный насос пластинчатый создает стабильное давление и обеспечивает непрерывный поток рабочей жидкости, что критически важно для точной работы станков с ЧПУ, прессового и металлообрабатывающего оборудования. Его компактные размеры, высокая производительность и устойчивость к перегрузкам делают насос пластинчатый 8БГ12-23АМ востребованным решением для предприятий металлургии, деревообработки и упаковочной промышленности в Казахстане.

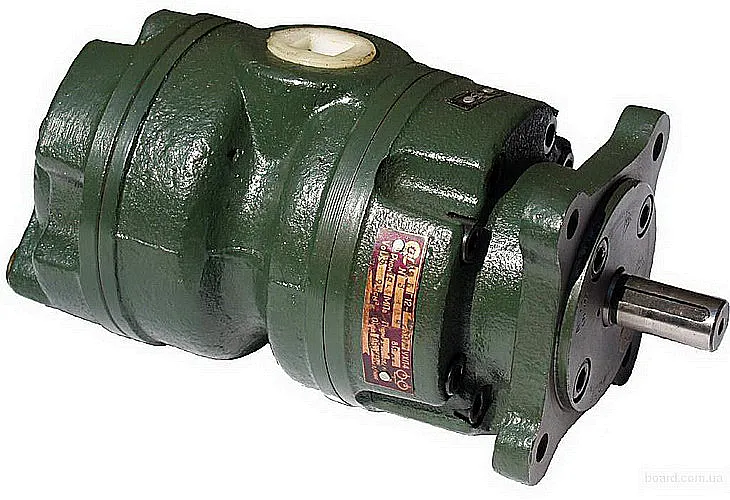

Внешний вид насоса пластинчатого 8БГ12-23АМ с фланцевым подключением со стороны привода и нагнетающих магистралей.
Вес, габаритные размеры и Код ТН ВЭД
Насос пластинчатый 8БГ12-23АМ отличается оптимальным соотношением мощности и габаритов, что упрощает его монтаж в стесненных условиях промышленных цехов. Агрегат соответствует требованиям технических регламентов Евразийского экономического союза (ЕАЭС) и имеет соответствующие сертификаты качества. Ниже представлена таблица с основными массогабаритными параметрами.
| Параметр | Значение |
|---|
| Масса, кг | 16 |
| Длина х Ширина х Высота, мм | 290 х 250 х 180 |
| Код ТН ВЭД | 8413.50.000.0 |
Удобное присоединение и компактность насоса пластинчатого 8БГ12-23АМ обеспечивают быструю интеграцию в большинство существующих гидравлических систем станков и прессов.
– Еркек гидравликалық насос барға неге барады? Насос пластинчатый 8БГ12-23АМ табу үшін – ол кез келген компанияда қысым тудыра алады! (Почему гидравлический насос пошел в бар? Чтобы найти насос пластинчатый 8БГ12-23АМ – тот самый, что создает давление в любой компании!).
Основные технические характеристики
Насос пластинчатый 8БГ12-23АМ характеризуется высокими эксплуатационными параметрами, обеспечивающими длительный ресурс и стабильность работы под нагрузкой. Для корректного выбора и эксплуатации ознакомьтесь с его паспортными данными.
| Параметр | Значение для модели 8БГ12-23АМ |
|---|
| Рабочий объем, см³ | 8 / 20 |
| Номинальная подача (производительность), л/мин | 9 / 25,5 |
| Давление на выходе, МПа | Номинальное | 12,5 |
| Предельное | 14 |
| Давление на входе (всасывания), МПа | 0,02 |
| Частота вращения вала, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Номинальная потребляемая мощность, кВт | 10 |
| Ресурс работы до капитального ремонта (90%), ч | 5000 |
| Тип рабочей среды | Минеральные масла (вязкость 17-213 сСт) |
Принцип работы двухпоточного насоса
Насос пластинчатый 8БГ12-23АМ функционирует по принципу лопастного (пластинчатого) насоса двойного действия. При вращении ротора пластины, перемещающиеся в радиальных пазах, под действием центробежной силы и давления жидкости прижимаются к статору эксцентричной формы. Это создает попеременно увеличивающиеся и уменьшающиеся замкнутые объемы в рабочих камерах, что обеспечивает процесс всасывания и нагнетания масла. Уникальность модели заключается в двухпоточной конструкции (габарит 1+1): первая секция (со стороны, противоположной приводу) обеспечивает поток 9 л/мин, вторая (со стороны привода) – 25,5 л/мин. Это позволяет питать две независимые гидравлические линии от одного привода. Стандартное направление вращения – правое (по часовой стрелке со стороны вала), левое исполнение насоса пластинчатого 8БГ12-23АМ производится под заказ.
Температурный режим работы, условия эксплуатации и ресурс
Для обеспечения заявленного ресурса в 5000 часов важно соблюдать рекомендации по условиям эксплуатации насоса пластинчатого 8БГ12-23АМ. Агрегат рассчитан на работу в диапазоне температур рабочей жидкости от +10°C до +50°C. Температура окружающей среды должна быть в пределах от 0°C до +50°C. Рекомендуемая вязкость масла – от 17 до 213 сСт. Насос пластинчатый 8БГ12-23АМ предназначен для эксплуатации в закрытых промышленных помещениях (категория размещения 4) с климатическим исполнением УХЛ. Гарантийный срок, предоставляемый поставщиком Гидротех, составляет 12 месяцев с момента ввода в эксплуатацию.
Сферы применения и совместимое оборудование
Двухпоточная конструкция и высокая надежность определяют широкую область применения насоса пластинчатого 8БГ12-23АМ. В Казахстане его активно используют на предприятиях различных отраслей:
Металлообрабатывающая промышленность: гидроприводы станков с ЧПУ, координатно-пробивных прессов, гильотинных ножниц, листогибочных машин.
Деревообработка: подающие механизмы линий, прессы для склеивания, сверлильно-присадочные станции.
Упаковочное производство: приводы формовочных, фасовочных и укупорочных машин.
Общее машиностроение: испытательные стенды, прессовое оборудование.
Насос пластинчатый 8БГ12-23АМ часто является прямым аналогом или более совершенной заменой устаревших моделей, таких как НпЛ 8-20/16.
Расшифровка условного обозначения модели
Маркировка насоса пластинчатого 8БГ12-23АМ содержит всю необходимую информацию о его конструкции:
8 – условный размер и номинальная подача первой секции (8 см³).
Б – материал ротора (бакелит).
Г – тип агрегата (гидравлический насос).
12 – условный диаметр в дюймах.
23 – порядковый номер разработки конструкции.
А – индекс, обозначающий улучшенную версию.
М – модернизированное исполнение.
Указание габарита «1+1» в документации подтверждает двухпоточность агрегата с равными по конструкции секциями. Это обозначение соответствует ГОСТ 13824-84 и упрощает подбор замены или аналога.
Габаритные и присоединительные размеры для монтажа
Правильный монтаж насоса пластинчатого 8БГ12-23АМ гарантирует его долгую и безаварийную работу. Ключевыми присоединительными размерами являются диаметр выходного вала – 28 мм, и посадочный диаметр корпуса – 55 мм. Монтажные отверстия расположены на фланце с шагом 100 мм.
Чертеж с габаритными и посадочными размерами насоса пластинчатого 8БГ12-23АМ для точного монтажа.
Типовые примеры заказа и комплектации
На практике насос пластинчатый 8БГ12-23АМ часто заказывают с учетом специфики производства. Типичные запросы от предприятий Казахстана включают:
1. Заказ нескольких единиц (2-3 шт.) для создания резервного фонда на критически важных производственных линиях, чтобы минимизировать время простоя.
2. Комплектная поставка насоса пластинчатого 8БГ12-23АМ вместе с приводным электродвигателем мощностью 10 кВт, муфтой и рамой для сборки готового гидроагрегата.
3. Заказ на модификацию с левым направлением вращения вала для интеграции в существующую схему.
4. Поставка партии от 5 штук для сервисных центров и ремонтных предприятий.
Каждый насос пластинчатый 8БГ12-23АМ поставляется с полным комплектом документации, включающим паспорт изделия, руководство по монтажу и эксплуатации, а также гарантийный талон.
Комплект для ремонта и часто заменяемые детали
Для поддержания работоспособности насоса пластинчатого 8БГ12-23АМ в течение всего жизненного цикла рекомендуется иметь на складе ремкомплект. В состав стандартного ремкомплекта обычно входят наиболее изнашиваемые компоненты:
| Наименование детали | Примечание |
|---|
| Пластины (лопатки) | Набор для обеих секций насоса |
| Уплотнительные кольца вала | Сальниковое уплотнение |
| Комплект прокладок корпусных | Для разборки и сборки агрегата |
| Подшипники опорные | Наиболее частая причина замены при повышенном шуме |
| Уплотнения торцевого распределителя | Восстанавливают герметичность камер |
Своевременная замена этих расходных компонентов позволяет избежать серьезных поломок и продлить срок службы насоса пластинчатого 8БГ12-23АМ.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насоса пластинчатого 8БГ12-23АМ для конкретного станка?
Основное внимание следует уделить требуемой подаче (л/мин) и рабочему давлению в системе. Стандартное исполнение подходит для большинства задач. Если направление вращения вала на вашем оборудовании левое, необходимо указать это при заказе. Наши специалисты Гидротех всегда готовы помочь с подбором.
Каковы сроки поставки насоса пластинчатого 8БГ12-23АМ в города Казахстана?
Насосы с основного склада в Костанае отправляются в течение 1-3 рабочих дней. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск осуществляется транспортными компаниями, срок доставки – от 2 до 7 дней в зависимости от региона.
Можно ли использовать насос пластинчатый 8БГ12-23АМ с жидкостями на синтетической или водно-гликолевой основе?
Базовая конструкция рассчитана на минеральные масла. Использование других рабочих сред (огнестойкие, синтетические, водно-гликолевые) требует согласования с техническим отделом поставщика, так как может потребоваться замена уплотнительных материалов.
Что входит в гарантийные обязательства при покупке насоса пластинчатого 8БГ12-23АМ?
Гарантия 12 месяцев распространяется на отсутствие заводских дефектов материалов и изготовления. Гарантийный случай подтверждается нашим сервисным инженером. Мы также обеспечиваем техническую поддержку и поставку оригинальных запчастей на весь период эксплуатации.
Надежный поставщик гидравлики в Казахстане
Насос пластинчатый 8БГ12-23АМ – это проверенное решение для модернизации и ремонта промышленного оборудования. Компания Гидротех, являясь прямым поставщиком, предлагает качественное гидравлическое оборудование с гарантией и полным пакетом документов. Мы организуем доставку не только по всем городам Казахстана, но и в страны СНГ. Насос пластинчатый 8БГ12-23АМ от Гидротех – это инвестиция в стабильность и бесперебойность вашего производства.
Для получения подробной информации о наличии, ценах и оформления заказа на насос пластинчатый 8БГ12-23АМ свяжитесь с нашими менеджерами через раздел Контакты или оставьте онлайн-заявку.
