Надежный пластинчатый насос для промышленных гидросистем
В современном промышленном производстве стабильность работы гидравлических систем – залог бесперебойного цикла и высокой производительности. Именно для таких задач создан насос пластинчатый 5БГ12-21М – двухпоточный гидравлический агрегат, завоевавший доверие на предприятиях всего Казахстана и стран Содружества. Эта модель является идеальным решением для подачи минеральных и индустриальных масел в системы с высоким рабочим давлением. Уникальная конструкция насоса пластинчатого 5БГ12-21М позволяет одновременно обслуживать два независимых гидравлических контура, что значительно повышает энергоэффективность и компактность всего оборудования.
Описание и назначение насоса 5БГ12-21М
Главное предназначение насоса пластинчатого 5БГ12-21М – обеспечение стабильной и надежной работы промышленных гидросистем. Данная модель относится к габариту 1+1 и спроектирована для длительной эксплуатации в составе прессового оборудования, металлообрабатывающих станков, упаковочных линий и тяжелой сельскохозяйственной техники. Ключевым преимуществом является его двухпоточность: один контур (со стороны, противоположной приводу) обеспечивает подачу 5,4 литров в минуту, а второй (со стороны привода) – целых 9 литров в минуту. Это позволяет использовать один агрегат вместо двух, экономя пространство и упрощая конструкцию машины.
Технические характеристики пластинчатого насоса
Качественная и бесперебойная работа насоса пластинчатого 5БГ12-21М обеспечивается его продуманными техническими параметрами, рассчитанными на суровые условия промышленной эксплуатации.
| Основные технические параметры | Значение для модели 5БГ12-21М |
| Рабочий объем, см³ (первый контур / второй контур) | 5 / 8 |
| Номинальная подача, л/мин (первый контур / второй контур) | 5,4 / 9 |
| Давление на выходе, МПа | номинальное | 12,5 |
| предельное | 14 |
| Давление на входе, МПа | 0,02 |
| Частота вращения вала, об/мин (диапазон) | 1200 - 1800 |
| Тип рабочей среды | Минеральные и индустриальные масла |
| Динамическая вязкость рабочей жидкости, сСт | 17 - 213 |
| Уровень звука (шума), дБА, не более | 82 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Код ТН ВЭД | 8413.50.000 0 |
Габаритные характеристики и условное обозначение
Несмотря на высокую производительность, насос пластинчатый 5БГ12-21М отличается компактными размерами, что облегчает его интеграцию в существующие системы. Масса агрегата составляет 16 кг. Условное обозначение модели неслучайно и несет в себе всю необходимую информацию для специалиста. Маркировка 5БГ12-21М расшифровывается следующим образом:
5 – номинальная подача первого контура (л/мин);
БГ – тип насоса (Б – насос, Г – гидравлический);
12 – номинальное рабочее давление (МПа);
21 – порядковый номер модели;
М – индекс модификации.
Қазақстандағы инженер бірінші кезекте қандай насосты сұрайды? Сенімді және берік – насос пластинчатый 5БГ12-21М!
Принцип работы двухпоточного пластинчатого насоса
Эффективность насоса пластинчатого 5БГ12-21М основана на классическом, но совершенном принципе действия пластинчатых (шиберных) гидромашин. Вращение приводного вала передается на ротор, в пазах которого свободно перемещаются радиальные пластины (шиберы). При вращении под действием центробежной силы и давления жидкости пластины прижимаются к внутренней поверхности статора (корпуса), образуя рабочие камеры. Объем этих камер циклически изменяется: при увеличении происходит всасывание рабочего масла из линии всаса, при уменьшении – его нагнетание в напорную линию. Уникальность модели 5БГ12-21М заключается в двух независимых системах камер (два ротора на одном валу), что и обеспечивает два потока жидкости с разными параметрами подачи. Этот насос пластинчатый обеспечивает стабильную работу даже при значительных колебаниях вязкости масла в указанном диапазоне.
Температурный режим и срок службы
Для обеспечения долговечности важно соблюдать рекомендованные условия эксплуатации. Температура рабочего масла в системе должна поддерживаться в диапазоне от +10°C до +50°C. Окружающая среда может иметь температуру от 0°C до +50°C. При соблюдении всех технических требований и регулярном обслуживании ресурс насоса пластинчатого 5БГ12-21М до капитального ремонта составляет не менее 5000 часов наработки. Для работы в условиях отрицательных температур требуется предварительный прогрев масла в гидросистеме.
Область применения в промышленности Казахстана
Насос пластинчатый 5БГ12-21М нашел широкое применение на различных предприятиях Казахстана благодаря своей надежности и адаптивности. Основные сферы использования:
– Гидравлические прессы (ковочные, штамповочные, гибочные);
– Металлорежущие станки (токарные, фрезерные, шлифовальные);
– Линии промышленной упаковки и розлива;
– Сельскохозяйственная и дорожно-строительная техника (гидросистемы навесного оборудования);
– Системы централизованной смазки крупного промышленного оборудования.
Заказать насос пластинчатый 5БГ12-21М вы можете, обратившись к официальному поставщику бренда Гидротех в Казахстане.
Габаритные и присоединительные размеры
Для правильного монтажа и подключения необходимо учитывать габаритные и присоединительные размеры агрегата.
Общий вид и габаритные размеры двухпоточного пластинчатого насоса модели 5БГ12-21М.

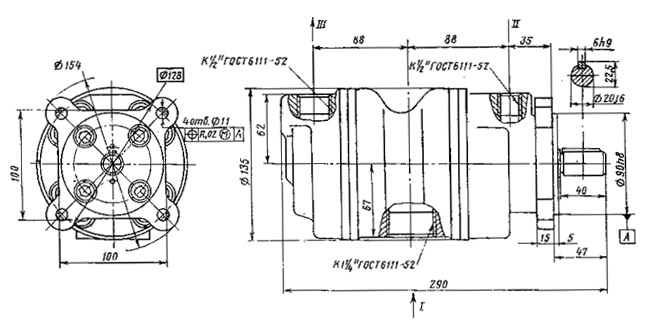

Схема присоединительных размеров, расположение крепежных отверстий и фланцев подключения гидролиний.
| Параметр | Значение |
|---|
| Габаритные размеры (Д x Ш x В), мм | 290 x 250 x 180 |
| Масса, кг | 16 |
| Присоединительные размеры вала | Стандартный приводной вал |
| Тип присоединения гидролиний | Резьбовое фланцевое (в зависимости от комплектации) |
Комплектация и ремонт
Поставляемый насос пластинчатый 5БГ12-21М комплектуется стандартным набором крепежа и прокладок для монтажа. Для продления срока службы рекомендуется регулярная замена масляного фильтра и контроль состояния рабочей жидкости. В процессе эксплуатации наиболее подвержены износу следующие компоненты (входят в ремкомплект): пластины (шиберы), уплотнительные кольца вала, подшипники качения, уплотнения торцовые. Наличие оригинальных ремкомплектов от бренда Гидротех позволяет быстро восстановить работоспособность агрегата.
Примеры заказа и применение
Типичные заказы на насос пластинчатый 5БГ12-21М в Казахстане включают:
– Модернизацию гидравлических прессов на металлобазах в Караганде и Усть-Каменогорске.
– Оснащение новых станков с ЧПУ на машиностроительных заводах Алматы и Астаны.
– Ремонт и обслуживание упаковочных линий на пищевых производствах Шымкента.
– Комплексные поставки для сельхозтехники в Актобе и Павлодаре.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать аналог или замену для насоса пластинчатого 5БГ12-21М?
Прямым функциональным аналогом является двухпоточный насос НпЛ 5-8/16. При необходимости можно рассмотреть установку двух отдельных однопоточных насосов, например, моделей серии БГ12, но это потребует переделки системы. Для корректного подбора замены рекомендуем обратиться к нашим инженерам через раздел Контакты.
Каковы сроки поставки насоса 5БГ12-21М в разные города Казахстана?
При наличии на складе в Костанае доставка в города Астана, Алматы, Шымкент осуществляется в течение 2-4 рабочих дней. В Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск – 3-7 дней. Под заказ срок поставки обсуждается индивидуально. Мы также организуем доставку в другие страны СНГ.
Насос пластинчатый 5БГ12-21М рассчитан на работу с минеральными и индустриальными маслами с вязкостью 17-213 сСт. Использование иных жидкостей, особенно на водной основе или агрессивных химических сред, недопустимо и приведет к ускоренному износу пластин и уплотнений, а также потере гарантии.
Что делать, если насос начал терять производительность или шуметь?
В первую очередь необходимо проверить состояние масла и фильтров в системе. Частой причиной является загрязнение рабочей жидкости или износ пластин. Рекомендуется провести диагностику и при необходимости заменить ремкомплект. Наши специалисты готовы предоставить консультацию и помочь с подбором оригинальных запчастей.
Преимущества покупки у казахстанского поставщика Гидротех
Выбирая насос пластинчатый 5БГ12-21М от бренда Гидротех, вы получаете не просто качественный агрегат, а комплексное решение от надежного партнера в Казахстане. Все оборудование проходит многоступенчатый контроль на нашем складе в Костанае перед отгрузкой клиенту. Мы гарантируем:
– Оригинальное качество и заводскую гарантию 12 месяцев.
– Быструю доставку в любой регион Казахстана и страны СНГ.
– Квалифицированную техническую поддержку на русском и казахском языках.
– Помощь в подборе оборудования, совместимого с вашими системами.
– Гибкие условия оплаты и специальные условия для оптовых заказчиков.
Обеспечьте стабильность своего производства с проверенным временем насосом пластинчатым 5БГ12-21М. Свяжитесь с нами для оформления заказа или получения консультации. Мы поставляем надежное гидравлическое оборудование по всему Казахстану, от Актау до Усть-Каменогорска, и делаем промышленность нашей страны сильнее.
