Гидрозамок односторонний Т-3КУ 20/320

Гидрозамок односторонний Т-3КУ 20/320 – это высоконадежный гидравлический узел, предназначенный для обеспечения безопасности и устойчивости работы исполнительных механизмов. В системах, где требуется стабильное удерживание нагрузки, такой гидрозамок просто незаменим. Он играет роль управляемого обратного клапана и предотвращает самопроизвольное опускание или смещение штока гидроцилиндра под действием внешней нагрузки или силы тяжести, что особенно критично для грузоподъемной и строительной техники.

Назначение и область применения гидрозамка Т-3КУ 20/320

Гидрозамок односторонний Т-3КУ 20/320 предназначен для установки в гидролинии между распределителем и исполнительным механизмом, например, гидроцилиндром. Его основная задача – блокировать жидкость в полости цилиндра, обеспечивая его надежную фиксацию в выдвинутом положении. Это решение устраняет риск неконтролируемого движения, вызванного внутренними утечками в золотниковом распределителе, что повышает безопасность и точность работы всего оборудования.

Этот гидравлический узел находит широкое применение в различных отраслях промышленности Казахстана. Его устанавливают на:

• Мобильную технику: автокраны, экскаваторы, погрузчики, буровые установки, дорожно-строительные машины.
• Стационарное оборудование: прессы, гибочные станки, подъемные столы, металлообрабатывающие и деревообрабатывающие станки.
• Специальную технику: оборудование для сельского хозяйства, горнодобывающей промышленности и нефтегазового сектора.

Номинальный расход в 100 л/мин и рабочее давление в 32 МПа (320 бар) делают модель Т-3КУ 20/320 оптимальным выбором для систем средней мощности.

Основные параметры и габаритные размеры

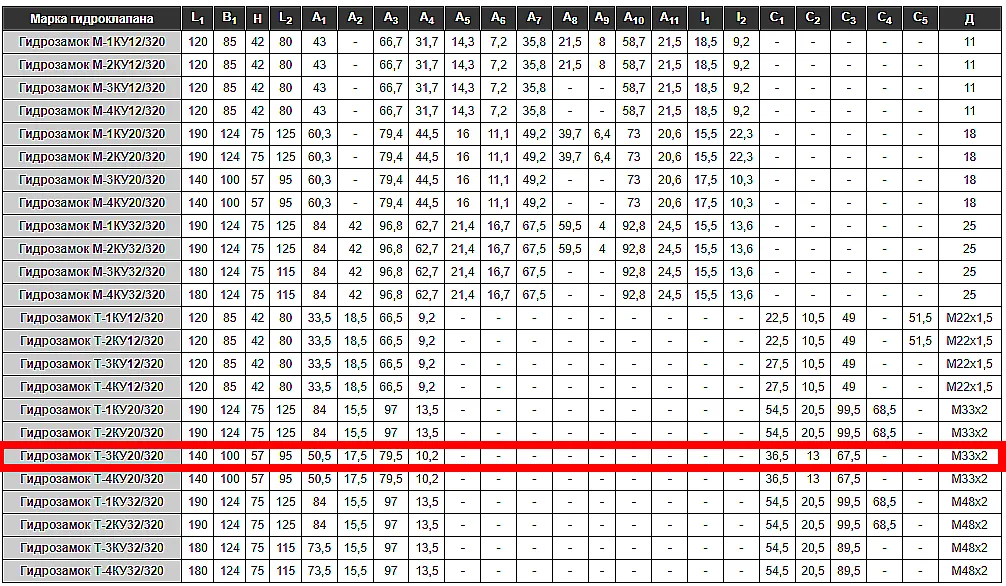

Основные технические параметры серии гидрозамков, включая модель гидрозамок односторонний Т-3КУ 20/320, представлены в сводной таблице ниже. Обратите внимание на диапазоны размеров и производительности.

Код ТН ВЭД: 8481 80 990 9 (предположительно, для клапанов). Уточняйте у менеджеров Гидро.

Бір механик гидрозамок односторонний Т-3КУ 20/320 орнатқан соң, шеберге: «Енді цилиндр қозғалмайды, жұмысыңыз бітті ме?» – деп сұрады. Шебер жауап берді: «Жоқ, енді ол қауіпсіз жұмыс істейді, ал менің жұмысым тек қазақстандық клиенттерге сенімді жеткізуді ұйымдастыру!»

Принцип работы и конструктивные особенности

Принцип работы гидрозамка одностороннего Т-3КУ 20/320 основан на управлении потоком рабочей жидкости с помощью подпружиненного шарикового или тарельчатого клапана. В прямом направлении (от насоса к цилиндру) жидкость свободно преодолевает усилие пружины, открывая клапан и поступая в исполнительный механизм.

При прекращении подачи давления со стороны насоса клапан под действием пружины и давления в линии цилиндра мгновенно закрывается, надежно запирая жидкость и предотвращая обратный ход. Для возврата цилиндра в исходное положение необходимо подать управляющий сигнал (давление) на контрольный (пилотный) поршень клапана. Этот поршень, преодолевая усилие основной пружины, открывает главный клапан, позволяя жидкости свободно стекать в бак.

Отличительной особенностью модели Т-3КУ 20/320 является наличие встроенного разгрузочного (дросселирующего) клапана. Он обеспечивает более плавный и контролируемый спуск штока гидроцилиндра под нагрузкой, что снижает ударные нагрузки и повышает комфорт работы оператора. Кроме того, данная модель имеет дренажный канал для отвода утечек из зоны управления, что повышает надежность работы в широком диапазоне температур.

Технические характеристики гидрозамка Т-3КУ 20/320

Ключевые эксплуатационные параметры модели, определяющие ее применение:

Комплектация, ремонт и запасные части

Поставка гидрозамка одностороннего Т-3КУ 20/320 осуществляется в сборе, готовом к установке. В случае выхода из строя наиболее подверженными износу элементами являются:

• Уплотнительные кольца и манжеты (резиновые или полиуретановые).
• Пружина главного клапана (может терять жесткость).
• Тарелка или шарик запорного элемента (при абразивном износе).
• Подвижный пилотный поршень (зависание из-за загрязнений).

Для большинства стандартных ситуаций достаточно ремонтного комплекта уплотнений. Наша компания Гидро осуществляет поставку как самих гидрозамков, так и ремкомплектов к ним. Рекомендуем заранее уточнять наличие комплектующих для вашей конкретной модели.

Габаритные и присоединительные размеры

Визуальное представление конструкции и монтажных размеров позволяет правильно спланировать установку гидрозамка в гидросистему.

Чертеж общего вида гидрозамка Т-3КУ 20/320 с основными габаритами.

Слева: схематическое изображение подключения гидрозамка. Справа: подробный вид с указанием присоединительных размеров и резьбы.

Как заказать гидрозамок Т-3КУ 20/320 в Казахстане

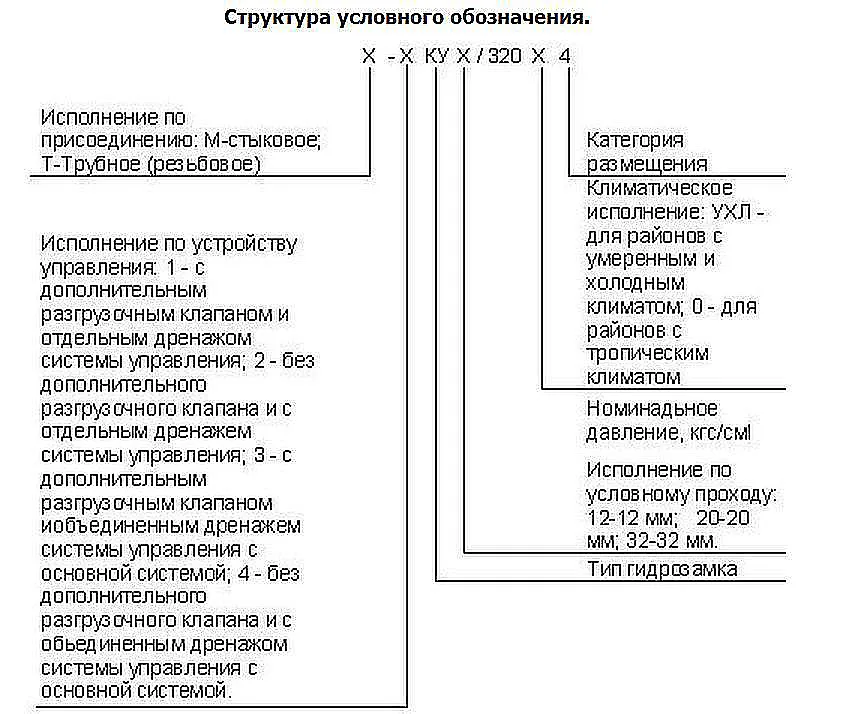

Условное обозначение Т-3КУ 20/320 расшифровывается следующим образом:

• Т – тип конструкции корпуса и размещения элементов.
• 3КУ – исполнение гидрозамка (односторонний, с пилотным управлением и разгрузочным клапаном).
• 20 – условный проход (Dу) в миллиметрах.
• 320 – номинальное рабочее давление (32 МПа, или 320 бар).

Пример заказа: Для оборудования, работающего на минеральном масле с давлением до 300 бар и требующего подключения трубой Ду 20, вы указываете: «Гидрозамок односторонний Т-3КУ 20/320. Резьба подключения – М27×2». Наши специалисты уточнят все детали и подготовят коммерческое предложение.

Для оформления заказа или получения консультации воспользуйтесь формой обратной связи «Заказать гидрозамок» или свяжитесь с нами через раздел Контакты.

Поставка и доставка по Казахстану и СНГ

Компания Гидро, являясь прямым поставщиком гидравлического оборудования в Казахстане, осуществляет быструю доставку гидрозамка одностороннего Т-3КУ 20/320 и других моделей во все регионы страны. Мы работаем с клиентами из Астаны, Алматы, Шымкента, Караганды, Актобе, Тараз, Павлодара, Усть-Каменогорска и других городов. Также налажены логистические маршруты для поставок в страны СНГ. Мы ценим доверие казахстанских предприятий и гарантируем качество поставляемой продукции, ответственный подход к срокам и профессиональную консультативную поддержку.
