Современное промышленное оборудование в Казахстане, от горнодобывающих машин до станков с ЧПУ, требует надежных компонентов гидравлических систем. Гидрораспределители ВЕ10, 1РЕ10 и ПЕ10 с условным проходом 10 мм являются одними из ключевых элементов для управления потоком рабочей жидкости. Эти устройства с электромагнитным управлением обеспечивают точное направление движения гидроцилиндров и гидромоторов, играя критическую роль в автоматизированных и полуавтоматических производственных циклах. Поставка этих надежных гидрораспределителей налажена в крупнейшие города Казахстана, включая Астану, Алматы и Шымкент.
Гидрораспределители ВЕ10, ПЕ10 и 1РЕ10 представляют собой серию золотниковых распределителей, разработанных для работы с высоким давлением.
Основные отличительные характеристики моделей ВЕ10, 1РЕ10 и ПЕ10: электрическое или электрогидравлическое управление, номинальное давление 32 МПа, стыковое присоединение по стандарту ISO 4401 и широкий диапазон гидравлических схем. Эти особенности делают их универсальным решением для модернизации и ремонта гидросистем.
Код ТН ВЭД для данного типа оборудования – 8412.21.000 0. Он классифицирует товар как: «Другие гидравлические силовые устройства, имеющие поршень, работающий в цилиндре (линейный привод) (например, гидравлические приводы), для промышленного применения; клапаны для гидравлических или пневматических систем». Для точного определения кода при таможенном оформлении рекомендуется консультироваться с профильными специалистами.
Общее описание и назначение серии гидрораспределителей ВЕ10, 1РЕ10, ПЕ10

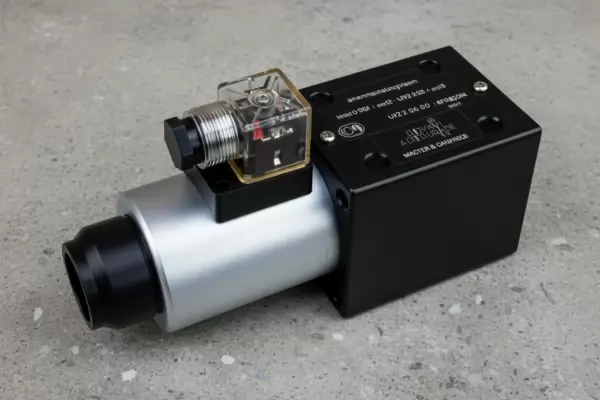

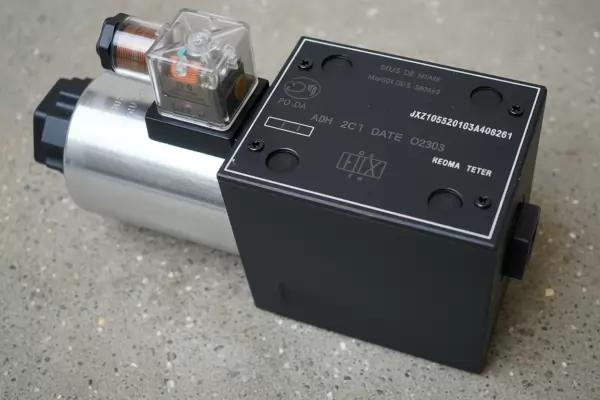

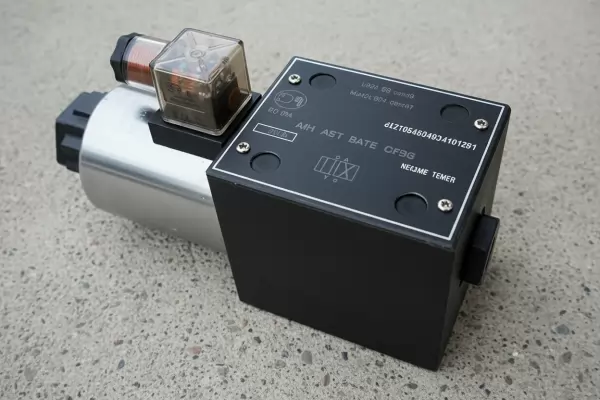

Гидравлический распределитель ВЕ10 и его аналоги (1РЕ10, ПЕ10) – это устройства, предназначенные для дистанционного управления направлением потока рабочей жидкости в гидросистеме. Управление осуществляется внешним электрическим сигналом, подаваемым на соленоид (электромагнит). Основная задача гидрораспределителя ВЕ10 – пуск, остановка и изменение направления потока масла к исполнительным органам (цилиндрам, моторам) стационарных и мобильных машин. Область применения гидрораспределителей ВЕ10, 1РЕ10, ПЕ10 крайне широка: они используются в прессах, металлообрабатывающих станках (включая станки с ЧПУ), манипуляторах, гидравлических системах подъемно-транспортного оборудования и многих других устройствах с автоматическим циклом работы.
Золотниковые распределители, к которым относится и гидрораспределитель 1РЕ10, получили наибольшее распространение благодаря оптимальному сочетанию надежности, производительности, простоты изготовления и компактных размеров.
Коллега по цеху спрашивает у механика-гидравлика: «Слушай, этот гидрораспределитель ВЕ10 на прессе работает, как часы. Мы его только чистим, а он сам понимает, когда открыться?» Механик отвечает: «Он у нас не просто понимает, он уже с руководством встречался и график работы согласовал. Скажи спасибо, что в отчетности не требует!»
Габаритные размеры и масса для серии ВЕ10, 1РЕ10, ПЕ10
Корпуса гидрораспределителей серии изготавливаются из модифицированного чугуна, что обеспечивают высокую прочность и стойкость к вибрациям. Конкретные размеры и масса зависят от типа корпуса и количества соленоидов.
| Тип распределителя (Корпус) | Примерный вес, кг (без жидкости) |
|---|
| ВЕ10, ПЕ10, 1РЕ10, РХ10 | до 6,1 |
| ВХ10, 1РХ10 | до 3,7 |
| ВМР10, 1РМР10 | до 3,8 |
| ВММ10, 1РММ10 | до 4 |
Стандартное исполнение – стыковое присоединение (планшайбовое) по стандарту ISO 4401-05-04-0-05 (также известному как CETOP RP121H), что упрощает монтаж и обеспечивает надежное соединение без утечек.
Условное обозначение и расшифровка модели
Маркировка модели ВЕ10 не случайна и несет полную информацию о типе устройства. Рассмотрим ее на примере: ВЕ10-31-В-УХЛ4.
| Элемент обозначения | Расшифровка |
|---|
| ВЕ | Гидрораспределитель с электромагнитным управлением. |
| 10 | Условный проход, мм (Ду=10). |
| 31 | Номер гидравлической схемы распределителя (например, схема 31). |
| В | Тип соленоида: «В» – переменный ток, напряжение 110В или 220В, частота 50/60 Гц (50 Гц не указывается). «Г» – постоянный ток, напряжение 12В, 24В, 48В, 110В, 220В. |
| УХЛ4 | Климатическое исполнение и категория размещения. УХЛ4 – для умеренного и холодного климата (что актуально для многих регионов Казахстана), О4 – общепромышленное исполнение. |
Позиция «установка положения золотника» может не указываться (это означает пружинный возврат), либо обозначаться как «ОФ» (фиксатор без пружины для схем 573/574) или «О» (без пружины).
Технические характеристики гидрораспределителя ВЕ10 (статика)
Следующая таблица содержит ключевые параметры, определяющие область применения устройства. Все значения актуальны для серийных моделей ВЕ10, 1РЕ10, ПЕ10.
| Параметр | Значение / Диапазон |
|---|
| Рабочая среда | Минеральные масла, синтетические и водно-гликолевые жидкости по вязкости ISO VG 15 - VG 100. |
| Номинальное рабочее давление (вход P), МПа | 32 |
| Макс. давление на сливе (линия T), МПа | 15 |
| Номинальный расход жидкости (зависит от схемы), л/мин | 20 / 32 |
| Температура рабочей среды, °С | от -20 до +80 (зависит от уплотнений) |
| Температура окружающей среды, °С | Исполнение ХЛ1: -40...+50.
Исполнение УХЛ4, О4: +1...+55. |
| Внутренние утечки при 32 МПа, см³/мин | не более 150 |
| Макс. число срабатываний в час | до 15 000 (для соленоидов постоянного тока) |
| Способ присоединения | Стыковой (планшайба), стандарт ISO 4401-05-04-0-05. |
| Тип золотника | С пружинным центральным возвратом (обычно). |
| Материал корпуса | Модифицированный чугун. |
Принцип работы распределителей ВЕ10, 1РЕ10

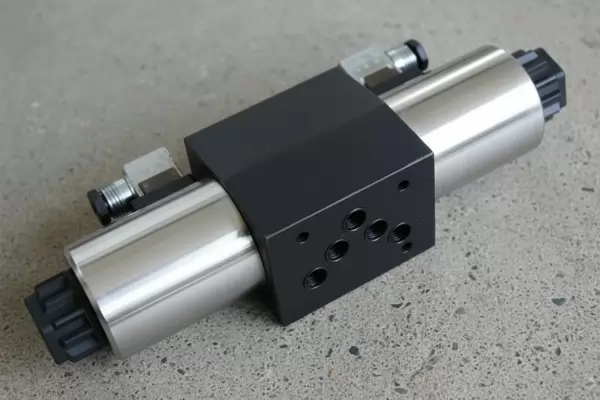

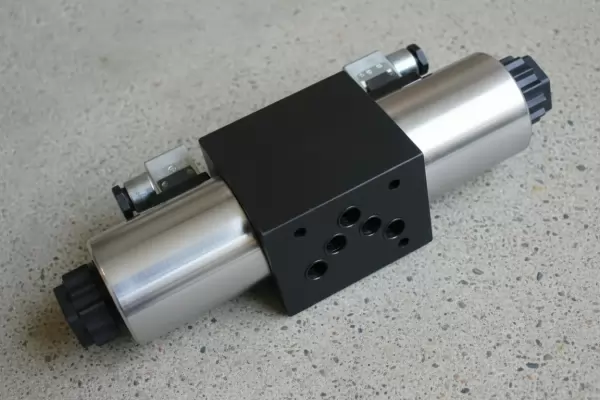

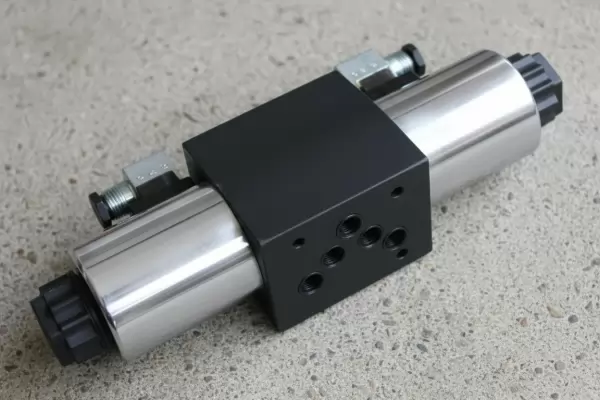

Принцип действия основан на перемещении точного золотника внутри корпуса распределителя. В исходном состоянии, когда оба электромагнита обесточены, золотник под действием возвратных пружин находится в нейтральной (центральной) позиции. В этом положении все гидравлические линии, как правило, заблокированы или соединены со сливом (в зависимости от схемы). При подаче управляющего напряжения на один из соленоидов его сердечник, воздействуя через толкатель, смещает золотник, преодолевая усилие противоположной пружины. Это открывает путь рабочей жидкости от напорной магистрали (P) к одной из рабочих линий (A или B), соединяя вторую рабочую линию со сливом (T). Когда напряжение снимается, пружина возвращает золотник в исходное центральное положение, останавливая движение исполнительного механизма. Важное условие надежной работы – полость электромагнита должна быть постоянно заполнена рабочей жидкостью, которая выполняет роль демпфера.
Конструктивные признаки, типы и классификация
Гидрораспределители ВЕ10, ПЕ10, 1РЕ10 используются в широком спектре оборудования благодаря разнообразию исполнений. Разберем ключевые классификационные признаки:
- По конструкции запорно-регулирующего элемента: это золотниковые распределители, что означает высокую скорость срабатывания и долгий срок службы при минимальном техобслуживании.
- По числу внешних гидролиний: как правило, четырехлинейные (P – напор, A и B – рабочие, T – слив).
- По числу позиций золотника: чаще всего трехпозиционные (центральная нейтраль и два рабочих положения).
- По виду управления: с электромагнитным или электрогидравлическим управлением. Для аварийного дублирования могут комплектоваться ручным дублером.
- По типу соленоида: на переменный ток (AC, 50/60 Гц) или постоянный ток (DC).
Гидравлические схемы и область применения
Выбор конкретной модели распределителя, например, ВЕ10-64-В-УХЛ4, определяется требуемой гидравлической схемой, которая зашифрована в номере (64, 14, 54, 573 и т.д.). Каждая схема определяет поведение золотника в нейтральном и рабочих позициях: блокировка всех каналов, соединение рабочих линий со сливом, подпитка и др. Это напрямую влияет на то, как будет вести себя гидроцилиндр или мотор при выключенном управлении.
- Станки и прессы: для управления зажимными патронами, перемещения столов, подачи инструмента.
- Мобильная техника (экскаваторы, погрузчики): управление рукоятями, стрелой, поворотом платформы.
- Автоматизированные линии (ГАП): в составе манипуляторов, подающих устройств.
- Промышленные гидроприводы: вентили, задвижки, конвейеры.
Выбор гидрораспределителя ВЕ10 для конкретной задачи требует учета не только давления и расхода, но и требуемой схемы работы и типа тока управления.
Габаритные и присоединительные размеры

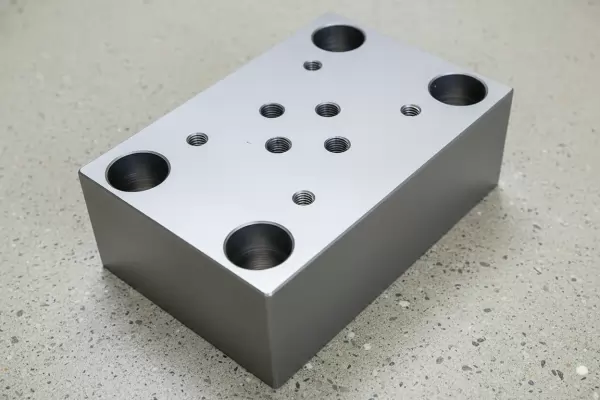

Стыковое присоединение стандартизировано. Планшайба имеет отверстия под крепежные шпильки и уплотнительные кольца. Расстояния между монтажными отверстиями и положение гидравлических портов строго регламентированы стандартом ISO 4401 (CETOP RP121H), что обеспечивает взаимозаменяемость с аналогами других производителей. На корпусе имеются метки P, A, B, T для правильного подключения. При монтаже необходимо соблюдать указанный момент затяжки крепежных шпилек (как правило, 6±2 Нм).
Комплект поставки и типовые запчасти
Стандартная поставка включает сам распределитель, установленные соленоиды (в зависимости от схемы, один или два), пружины возврата и комплект уплотнительных колец для присоединительной планшайбы. В комплект также может входить соединительный электрический штекер, часто со светодиодной индикацией включения.
Типовые элементы, требующие периодической замены или наиболее подверженные износу:
| Наименование запчасти | Тип износа |
|---|
| Комплект уплотнительных колец (для планшайбы) | Старение, потеря эластичности, выдавливание. |
| Возвратные пружины золотника | Усталость металла, потеря жесткости. |
| Электромагнит (соленоид) | Перегорание обмотки, износ толкателя, залипание сердечника. |
| Золотник | Абразивный износ рабочих кромок. |
| Корпус (гильза) золотника | Износ посадочных поверхностей (редко, при загрязненном масле). |
Для долгой и бесперебойной работы гидрораспределителя ВЕ10 критически важно использование чистого, отфильтрованного гидравлического масла с рекомендуемой вязкостью.
Примеры подбора и заказа модели
Для корректного выбора необходимо знать следующие параметры вашей гидросистемы:
- Требуемая гидравлическая схема (например, 64 – для цилиндра с плавающим положением в нейтрали).
- Напряжение и тип тока системы управления (напр., 220В AC 50 Гц или 24В DC).
- Максимальное рабочее давление в системе (не должно превышать 32 МПа).
- Планируемый расход через распределитель (не более номинального: 20 или 32 л/мин).
- Условия эксплуатации (температура окружающей среды, наличие вибраций).
Пример заказа: «Гидрораспределитель ВЕ10-14-В-УХЛ4», где 14 – схема (в нейтрали все линии заблокированы), В – соленоид на переменный ток 220В 50Гц, УХЛ4 – климатическое исполнение.
Не уверены в выборе? Специалисты интернет-магазина «Гидротех» помогут подобрать оптимальную модель под вашу задачу.
Преимущества покупки у официального поставщика в Казахстане
Приобретая оригинальные гидрораспределители в компании Гидротехвлика, вы получаете не просто комплектующее, а полноценное сервисное решение. Мы обеспечиваем доставку во все регионы Казахстана, включая отдаленные промышленные центры: Актау, Атырау, Уральск, Туркестан, Костанай, Петропавловск и Кызылорда. На все поставляемое оборудование предоставляется гарантия. В нашем каталоге представлены не только распределители, но и весь спектр гидравлических компонентов, что позволяет комплектовать системы под ключ. Работая напрямую с производителями, мы предлагаем конкурентные цены и короткие сроки поставки.
Для заказа или консультации по гидрораспределителям ВЕ10, 1РЕ10, ПЕ10 и другим гидравлическим компонентам, оставьте заявку на сайте или свяжитесь с нашими специалистами по телефонам, указанным в разделе Контакты.
