Гидрозамок односторонний М-2КУ 32/320, также известный как управляемый обратный клапан, представляет собой важнейший компонент для обеспечения безопасности и точности работы гидравлических систем. Его основная задача – предотвращение самопроизвольного опускания или перемещения груженых элементов исполнительных механизмов (гидроцилиндров) из-за утечек в золотниковых распределителях или через зазоры в соединениях. Это устройство незаменимо в ответственных системах, где требуется жесткая фиксация положения под нагрузкой.
Описание и назначение гидрозамка М-2КУ 32/320
Данный гидрозамок односторонний серии М-2КУ предназначен для установки в линии гидросистемы между распределителем и штоковой или поршневой полостью гидроцилиндра. Он пропускает рабочую жидкость к исполнительному механизму, но блокирует её обратный поток, надежно «запирая» цилиндр в требуемом положении. Для открытия обратного потока и возврата цилиндра в исходное состояние требуется подача управляющего давления через специальный канал. Гидрозамок М-2КУ 32/320 оснащен отдельным дренажным каналом для слива утечек из полости управления, что повышает стабильность работы. Монтажное исполнение – стыковое, что облегчает интеграцию в трубопроводы с условным проходом 32 мм.
Принцип работы одностороннего гидравлического замка
Принцип действия гидрозамка одностороннего основан на работе подпружиненного запорного элемента (шарика или конуса). При подаче рабочей жидкости от распределителя к исполнительному механизму давление преодолевает силу пружины, клапан открывается, и поток свободно проходит. Когда подача прекращается, давление в линии падает, пружина прижимает запорный элемент к седлу, создавая герметичное соединение и предотвращая обратный ход жидкости. Для обеспечения движения в обратном направлении необходимо подать управляющее давление на специальный поршень (пилот), который принудительно откроет основной запорный элемент. Именно такое управляемое открытие и отличает гидрозамок М-2КУ от обычного обратного клапана.
Инженер спрашивает у механика: «Почему у вас цилиндр сам опускается?» Механик отвечает: «Да не опускается он, это пол просто поднимается!» Инженер поправил: «Поставь гидрозамок односторонний М-2КУ 32/320 – и пол встанет на место».
Технические характеристики и параметры
Ключевые параметры модели гидрозамок односторонний М-2КУ 32/320 обеспечивают его работу в широком спектре промышленных задач. Устройство рассчитано на номинальный расход до 250 литров в минуту, что позволяет использовать его с мощными гидроцилиндрами.

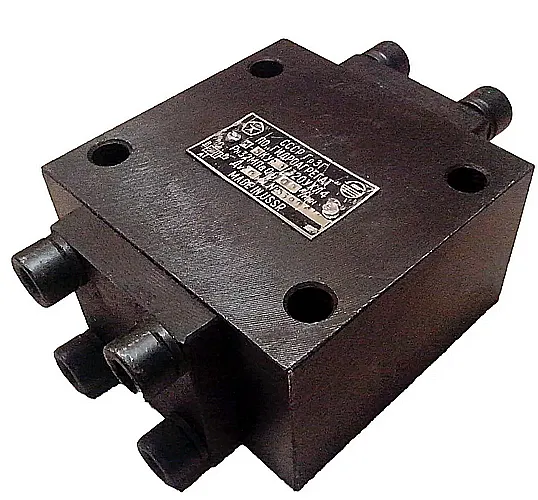

Изображение: Гидравлический замок М-2КУ 32/320 вид со стороны присоединения.
| Параметр |
Значение для М-2КУ 32/320 |
| Условный проход (Dy), мм |
32 |
| Номинальное рабочее давление, МПа (бар) |
32 (320) |
| Максимальное давление, МПа |
35 |
| Номинальный расход рабочей жидкости, л/мин |
250 |
| Тип рабочей среды |
Минеральные масла по ГОСТ 17479.1-85, жидкости на водно-масляной основе (эмульсии) |
| Температура рабочей среды, °C |
от +5 до +70 |
| Тип присоединения |
Стыковое (по плоскостям) |
| Масса (приблизительно), кг |
8.4 |
| Габаритные размеры (ДхШхВ), мм |
190х124х75 |
| Код ТН ВЭД |
8481 80 100 0 |
Область применения и типичное оборудование
Гидравлический замок модели М-2КУ 32/320 находит применение в различных отраслях промышленности и сельского хозяйства Казахстана. Его устанавливают на технологическое оборудование, где критически важно обеспечить фиксацию положения под нагрузкой без использования механических тормозов или иных сложных устройств.
Где используется гидрозамок односторонний М-2КУ 32/320:
- Стационарное оборудование: Прессы (гидравлические, штамповочные), гибочные и отрезные станки в металлообработке, технологические линии по производству строительных материалов (плит, блоков).
- Мобильная техника: Грузоподъемные машины (автокраны, манипуляторы), буровые установки, экскаваторы, автогидроподъемники (АГП), дорожно-строительная техника (грейдеры, катки).
- Сельхозоборудование: Комбайны, погрузчики, кузовные подъемники самосвалов, сельскохозяйственные прессы.
- Спецтехника: Перегрузочное оборудование в портах, ремонтные подъемники, оборудование для лесозаготовки.
Использование гидрозамка одностороннего значительно повышает безопасность эксплуатации такого оборудования, предотвращая аварийные ситуации, связанные с падением груза или незапланированным движением рабочих органов.

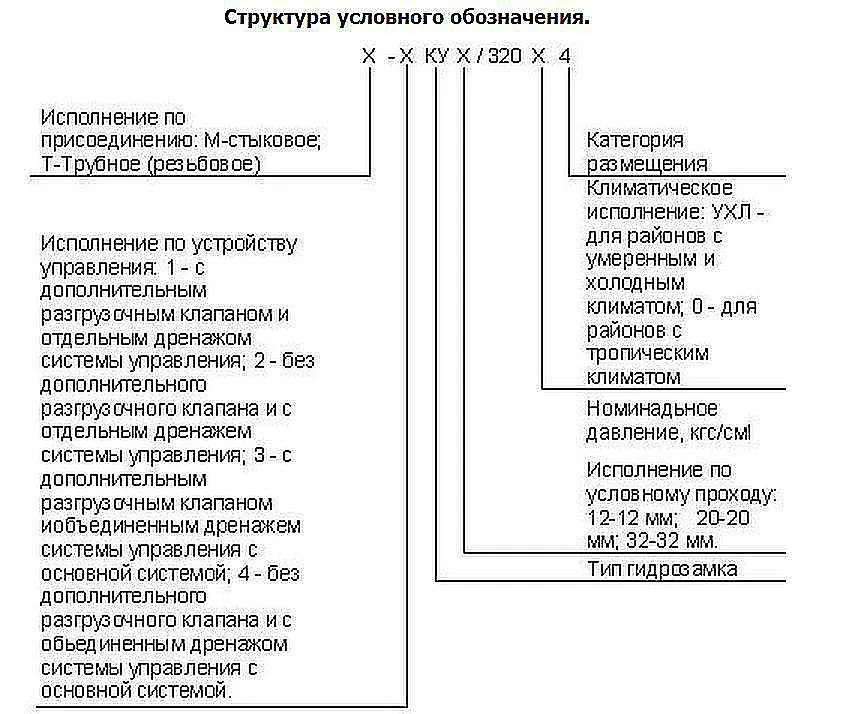

Расшифровка условного обозначения гидрозамка М-2КУ 32/320
Маркировка изделия стандартизирована и несет полную информацию о его конструкции и параметрах:
- «М» – обозначает серию или тип корпуса гидрозамка.
- «2» – порядковый номер модификации или исполнения в серии.
- «КУ» – гидрозамок (клапан управляемый). Это ключевая характеристика, отличающая его от неуправляемых обратных клапанов.
- «32» – диаметр условного прохода в миллиметрах (Dy 32 мм).
- «320» – номинальное давление, выраженное в технических атмосферах (32 МПа соответствует 320 атм).
Таким образом, гидрозамок М-2КУ 32/320 – это управляемый односторонний клапан второго исполнения в серии «М» для трубопровода диаметром 32 мм, рассчитанный на давление 32 МПа.
Температурный режим и срок службы
Эксплуатация гидрозамка одностороннего допустима при температуре рабочей среды от +5 до +70 градусов Цельсия. При использовании рекомендуемых масел (И-ГА, ВМГЗ и их зарубежных аналогов) и соблюдении условий чистоты гидросистемы (класс чистоты по ГОСТ 17216 не грубее 12-го) ресурс устройства составляет несколько тысяч рабочих циклов. Срок службы напрямую зависит от отсутствия в жидкости абразивных частиц, регулярного обслуживания и правильного подбора модели под конкретные условия эксплуатации.
Ремонтопригодность и запчасти
Конструкция гидрозамка М-2КУ является ремонтопригодной. Большинство распространенных неисправностей устраняется заменой изношенных элементов ремкомплекта.
| Наименование запчасти / ремкомплекта |
Типичная причина замены |
| Уплотнительные кольца (кольца круглого сечения) |
Утечки через корпус, дренажный канал или стыковые плоскости. |
| Пружина основного клапана |
Потеря жесткости, приводящая к самопроизвольному открытию клапана или недостаточной скорости закрытия. |
| Запорный элемент (шарик/конус) и седло |
Износ или повреждение рабочих поверхностей, приводящее к неплотному закрытию и утечкам в «запертом» положении. |
| Уплотнения поршня управления (пилота) |
Невозможность открыть клапан управляющим давлением или его подклинивание. |
| Ремкомплект полный (включает все вышеперечисленное) |
Плановое техническое обслуживание для восстановления заводских характеристик. |
Приобрести оригинальные ремкомплекты для гидрозамка одностороннего М-2КУ 32/320 можно у официального поставщика Гидротех.
Габаритные и присоединительные размеры
Для корректного монтажа и проектирования гидросистемы важно знать точные размеры устройства.

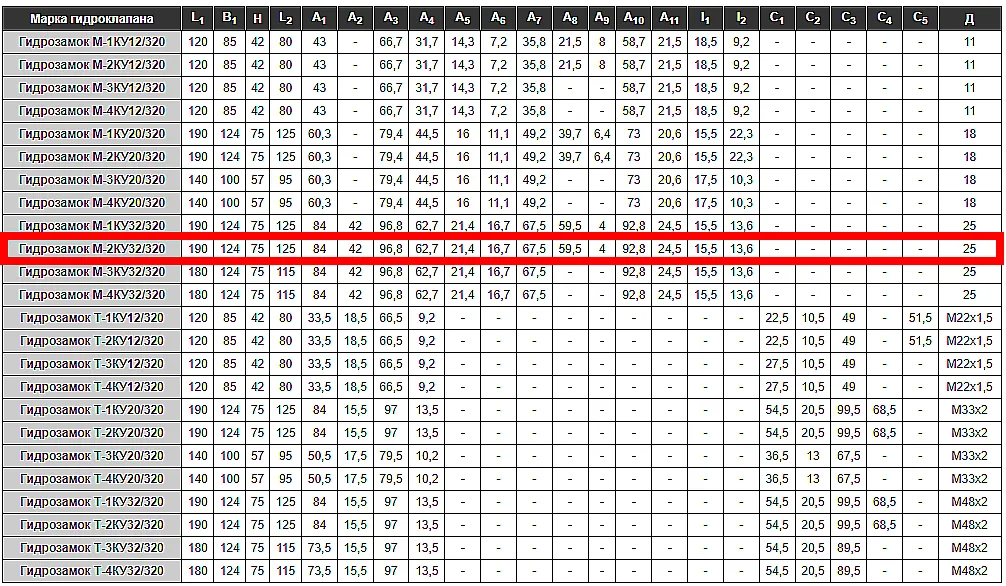

Схема монтажных размеров гидрозамка серии М-КУ.
| Модель |
Dy, мм |
Масса, кг |
Габариты (ДхШхВ), мм |
| Гидрозамок М-2КУ 32/320 |
32 |
8.4 |
190х124х75 |
| Диапазон по серии М-КУ |
12 - 32 |
2.6 - 8.9 |
120х85х42 - 190х124х75 |
Примеры заказа и типовые вопросы
При оформлении заказа на сайте https://gidro777.kz/ рекомендуется указывать полную маркировку изделия, а также условия его работы (тип жидкости, температуру, наличие вибраций). Для подбора аналога или консультации можно обратиться в технический отдел через раздел Контакты или воспользоваться формой заказа: отправить заявку.
Часто задаваемые вопросы (FAQ)
1. Как правильно выбрать модификацию гидрозамка одностороннего (М-КУ, Т-КУ, Ф-КУ)?
Выбор зависит от типа подключения и требований системы. Серия «М» предполагает стыковое соединение, «Т» – резьбовое, а «Ф» – фланцевое. Для большинства промышленных систем с трубопроводами применяется гидрозамок односторонний М-2КУ 32/320. Основные критерии выбора: условный проход (диаметр линии), номинальное давление и требуемый расход.
2. Каковы сроки поставки гидрозамка М-2КУ 32/320 в мой город?
Поставщик Гидротех осуществляет оперативную доставку по всему Казахстану. На складские позиции, включая гидрозамок М-2КУ 32/320, срок поставки в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) составляет 1-3 рабочих дня. Под заказ сроки уточняются индивидуально.
3. Можно ли использовать гидрозамок с другими типами гидравлических жидкостей?
Да, гидрозамок односторонний М-2КУ 32/320 рассчитан на работу с минеральными маслами и водно-масляными эмульсиями. При использовании специальных жидкостей (например, на синтетической основе, биоразлагаемых) необходима проверка совместимости материалов уплотнений. Консультацию можно получить у наших технических специалистов.
4. Требуется ли особое обслуживание гидрозамка в условиях казахстанского климата?
Основная рекомендация – обеспечить чистоту рабочей жидкости и соблюдать температурный диапазон эксплуатации. В зимний период при работе на открытом воздухе необходимо использовать масла с соответствующими низкотемпературными свойствами или предусмотреть подогрев гидросистемы. Регулярная замена фильтров и контроль состояния уплотнений увеличат ресурс устройства.
Поставки по Казахстану и СНГ от Гидротех
Компания Гидротех является надежным поставщиком гидравлического оборудования в Казахстане. Мы предлагаем только оригинальную продукцию, прошедшую контроль качества. Кроме гидрозамка одностороннего М-2КУ 32/320, в нашем каталоге представлен полный спектр гидрокомпонентов для любых отраслей промышленности. Мы обеспечиваем доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. На все оборудование предоставляется гарантия, доступен сервис и поставка ремкомплектов. Для заказа гидрозамка М-2КУ 32/320 или получения консультации свяжитесь с нами.
