Гидравлические системы являются основой современного промышленного оборудования. Для управления потоками рабочей жидкости и реверсирования исполнительных механизмов применяются надежные и проверенные временем устройства, такие как гидрораспределитель крановый Г71-31. Эта серия распределителей, представленная на казахстанском рынке компанией Гидротех, зарекомендовала себя как эффективное решение для станков, прессов, подъемных механизмов и других машин. В нашем обзоре мы детально рассмотрим назначение, устройство, модификации и условия применения данного гидроаппарата.
Назначение и область применения гидрораспределителя Г71
Серия гидрораспределителей крановых Г71 предназначена для диверсификации управления рабочими органами промышленного оборудования. Их основная задача – изменение направления потока гидравлической жидкости, что позволяет осуществлять реверсивное движение гидроцилиндров или гидромоторов. Крановый гидрораспределитель Г71-31 идеально подходит для станков, металлообрабатывающих центров, прессового оборудования, манипуляторов и других систем, где требуется точное и надежное переключение гидролиний.
Приходит как-то инженер на склад и спрашивает: «Есть у вас гидрораспределитель крановый Г71-31?». Кладовщик отвечает: «Есть, но он сегодня в три смены работает – станок, пресс и экскаватор им управляет. Сами понимаете, популярный!».
Серия гидрораспределителей Г71: обзор модификаций
Под обозначением гидрораспределитель крановый Г71 скрывается целое семейство аппаратов, отличающихся типом присоединения и схемой управления. Понимание условного обозначения – ключ к правильному выбору.
Структура условного обозначения и расшифровка
Маркировка модели строится по принципу: [Префикс]Г71-[Цифра схемы].
Буквенный префикс (тип присоединения):
- Г71: Внутренняя установка с фланцевым креплением. Монтируется непосредственно в гидросистему.
- БГ71: Наружная установка с фланцевым креплением. Более удобен для обслуживания и замены.
- ВГ71: Наружная установка на кронштейне. Предназначен для монтажа на раме или станине оборудования.
- ПГ71: Стыковое присоединение (специфический вариант для определенных схем).
Цифра перед «Г71» (тип гидросхемы, количество позиций):
- Без цифры (например, Г71, БГ71): Двухпозиционные распределители (2 фиксированных положения). Переключают поток между двумя состояниями.
- «2» (2Г71, 2БГ71): Трехпозиционные распределители. Имеют нейтральное среднее положение, в котором обе полости гидродвигателя соединены с подводом (напорной линией P), а слив (T) заблокирован. Это положение часто используется для удержания нагрузки.
- «3» (3Г71, 3БГ71): Также трехпозиционные, но в среднем положении обе полости соединены со сливом (линией T), а подвод (P) закрыт. Это позволяет разгрузить систему и обеспечить свободное перемещение исполнительного органа при отключенном насосе.
Таким образом, модель гидрораспределитель Г71-31 крановый (Г71-31) – это аппарат с внутренним фланцевым креплением, двухпозиционный (базовая схема управления).
Технические характеристики и параметры
Все модели серии гидрораспределителей крановых Г71 рассчитаны на работу в составе гидросистем, функционирующих на минеральных маслах. Важными эксплуатационными параметрами являются вязкость рабочей жидкости (от 10 до 200 сСт) и её температура (от +10°C до +70°C). Усилие, необходимое для переключения рукоятки, не превышает 30 Н (около 3 кгс), что обеспечивает комфортное ручное управление.
Основные технические характеристики серии Г71 представлены в сводной таблице:
| Параметр |
Г71 / 2Г71 / 3Г71 |
БГ71 / 2БГ71 / 3БГ71 |
ВГ71 / 2ВГ71 / 3ВГ71 |
ПГ71 / 2ПГ71 / 3ПГ71 |
| Тип рабочей среды |
Минеральные масла вязкостью 10–200 сСт |
| Температурный диапазон |
от +10°C до +70°C |
| Условный проход, Ду |
8 мм |
| Присоединительная резьба |
Резьба К 1/4" (коническая) |
Стыковое присоединение |
| Рабочее давление, номинальное |
20 МПа (200 бар)*
*В скобках указано для исполнения на 6,3 МПа |
| Рабочее давление, максимальное |
25 МПа (250 бар)
*В скобках указано для исполнения на 50 МПа |
| Расход жидкости, номинальный |
12,5 л/мин |
| Расход жидкости, максимальный |
16 л/мин |
| Количество позиций управления |
2 или 3 (в зависимости от типа гидросхемы) |
| Приблизительная масса |
~3.6 кг |
~2.6 кг |
~3.3 кг |
~3.6 кг |
Изображение: Внешний вид и устройство кранового гидрораспределителя Г71 серии.
Принцип работы и конструктивное устройство

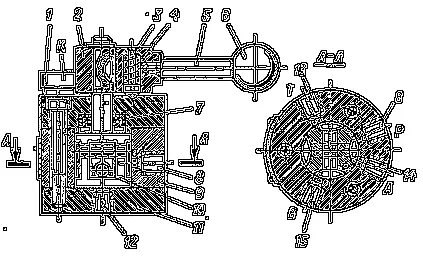

Конструктивно гидрораспределитель крановый Г71-31 представляет собой корпусной аппарат с поворотным золотником (краном). Основные элементы конструкции (см. рисунок): корпус (9), поворотный кран (золотник) (10), крышки (1, 11), уплотнительная манжета (7), рукоятка управления (5), фиксатор (3) с пружиной (4) и ступицей (2), обеспечивающий четкую фиксацию позиций.
Корпус имеет пять портов (отверстий) для подключения гидролиний: P – напорная линия от насоса; T – сливная линия в бак; A и B – линии к гидродвигателю (цилиндру или мотору); L – дренажная линия (для отвода утечек).
Принцип работы двухпозиционного гидрораспределителя Г71 предельно прост. В одном фиксированном положении крана соединяются линии P-A и B-T, обеспечивая движение, например, штока гидроцилиндра «вперед». При повороте рукоятки на 45° кран переключается во второе положение, меняя коммутацию линий на P-B и A-T, что приводит к реверсивному движению штока «назад». В трехпозиционных модификациях (2Г71, 3Г71) добавлено среднее нейтральное положение (22°30'), которое, в зависимости от исполнения, либо соединяет полости A и B с напором P (для удержания), либо со сливом T (для разгрузки). Усилие переключения минимально благодаря продуманной механике.
Габаритные размеры и вес
Габариты и масса гидрораспределителя кранового Г71 варьируются в зависимости от типа присоединения. Это важно учитывать при проектировании гидрошкафов или планировании монтажа на оборудование.
| Модель (тип присоединения) |
Габаритные размеры (Д x Ш x В), мм |
Примерная масса, кг |
Код ТН ВЭД (приблизительно) |
| Г71 (внутренний, фланцевый) |
100 x 100 x 158 |
3.6 |
8412 21 000 0 |
| БГ71 (наружный, фланцевый) |
100 x 120 x 146 |
2.6 |
8412 21 000 0 |
| ВГ71 (наружный, на кронштейне) |
120 x 155 x 155 |
3.3 |
8412 21 000 0 |
| ПГ71 (стыковое присоединение) |
100 x 120 x 146 |
3.6 |
8412 21 000 0 |

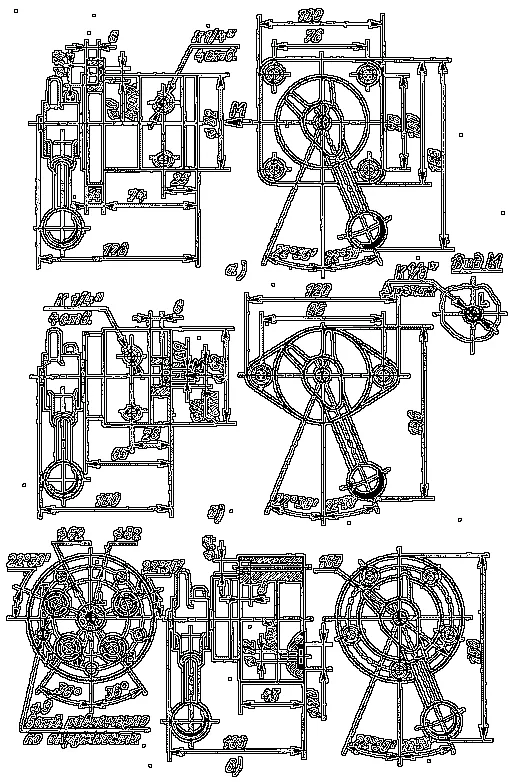

Изображение: Габаритные и присоединительные размеры всех моделей крановых гидрораспределителей Г71.
Как выбрать и где купить гидрораспределитель Г71 в Казахстане
Выбор конкретной модели гидрораспределителя кранового Г71-31 или его аналогов зависит от нескольких факторов:
- Схема управления: Нужно двухпозиционное или трехпозиционное управление? Если трехпозиционное, какое нейтральное положение требуется – соединение с напором (2Г71) или со сливом (3Г71)?
- Способ монтажа: Будет ли аппарат установлен внутри гидроагрегата (Г71) или снаружи на раме (БГ71, ВГ71)?
- Рабочие параметры: Соответствует ли номинальное давление 20 МПа и расход до 16 л/мин параметрам вашей системы?
- Присоединительные размеры: Подходит ли резьба К 1/4" или требуется стыковой монтаж (ПГ71)?
Компания Гидротех, являясь официальным поставщиком гидравлического оборудования в Казахстане, предлагает полный ассортимент серии Г71. Мы обеспечиваем не только продажу, но и профессиональную консультацию, помощь в подборе, а также гарантийное и постгарантийное обслуживание.
Ремкомплекты и запасные части для гидрораспределителей серии Г71
Для поддержания работоспособности гидрораспределителя кранового Г71 может потребоваться замена изнашиваемых элементов. В стандартный ремкомплект обычно входят:
- Уплотнительные манжеты и кольца (позиция 7 на схеме).
- Уплотнения вала рукоятки.
- Пружина фиксатора (4).
- Шарик фиксатора (6).
- Комплект крепежных изделий (болты, шайбы).
Наиболее часто подвержены износу именно уплотнительные элементы, контактирующие с рабочей жидкостью и подвергающиеся трению. Наличие оригинальных ремкомплектов от производителя Гидротех позволяет быстро восстановить аппарат без потери его характеристик.
Доставка и сервис по Казахстану и странам СНГ
Мы осуществляем поставки гидрораспределителей крановых Г71 и другого гидравлического оборудования во все регионы Казахстана, включая крупнейшие промышленные центры: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск. Также возможна доставка в страны СНГ. Сроки поставки зависят от наличия на складе и удаленности региона. Подробности уточняйте у наших менеджеров через форму заказа или по контактам, указанным в разделе Контакты.
Оптимальное сочетание надежности, простоты конструкции и доступной цены делает гидрораспределитель крановый Г71-31 и всю серию Г71 востребованным решением для модернизации и ремонта гидросистем промышленного оборудования. Обращаясь к проверенному поставщику Гидротех в Казахстане, вы получаете качественный продукт, техническую поддержку и сервис, отвечающий высоким стандартам.
