Описание и назначение гидрораспределителя ВХ16
Гидрораспределитель ВХ16 представляет собой ключевой элемент в гидравлических контурах стационарного промышленного оборудования. Этот аппарат с условным проходом 16 миллиметров предназначается для точного изменения направления, а также для пуска и остановки потока рабочей жидкости – минерального масла. Основная сфера применения гидрораспределителя ВХ16 включает в себя металлообрабатывающие станки, прессовое оборудование, подъемные механизмы и другие машины, где требуется надежное и точное управление гидроцилиндрами или гидромоторами. Устройство рассчитано на работу в составе систем с номинальным давлением до 32 МПа, что делает его востребованным для ответственных задач на предприятиях Казахстана, от Астаны до Шымкента.
Технические характеристики гидрораспределителя ВХ16
Гидрораспределитель ВХ16 обладает набором параметров, обеспечивающих его эффективную работу в различных условиях. Ниже представлена таблица с основными техническими характеристиками.
| Параметры и показатели | Значение для модели ВХ16 |
| Номинальный условный проход (Ду), мм | 16 |
| Рабочее давление на выходе, МПа (кгс/см²) | 25 (250) |
| Расход рабочей жидкости (номинальный / максимальный), л/мин | 63-125 / 66-170 |
| Давление на сливе, не более, МПа (кгс/см²) | 15 (150) |
| Доступные схемы распределения потока | 14, 24, 34, 44, 54, 64, 64А, 74, 84, 84А, 94, 104, 124, 134, 574, 574А, 574Б, 574Д |
| Варианты управления | Ручное (ВММ), электрогидравлическое (ВЕ), гидравлическое (ВХ) |
| Климатическое исполнение по ГОСТ | УХЛ4, ХЛ1, O4 |
| Тип рабочей среды | Минеральные масла с вязкостью 10-400 сСт |
| Фильтрация, номинальная тонкость, мкм | 25 |
Этот гидрораспределитель ВХ16 обеспечивает высокую пропускную способность и надежность даже при интенсивных нагрузках, характерных для казахстанских промышленных объектов.
Принцип работы гидравлического распределителя
Принцип действия гидрораспределителя ВХ16 основан на осевом перемещении золотника внутри корпуса. В зависимости от положения золотника, которое изменяется ручным рычагом, электромагнитом или под давлением управляющей жидкости, открываются или закрываются каналы, соединяющие входной порт (P), рабочие порты (A и B) и сливной порт (T). Таким образом, оператор или автоматика может направлять поток жидкости к потребителю (гидроцилиндру) или блокировать его, обеспечивая точное движение исполнительных механизмов. Конструктивная надежность делает гидрораспределитель ВХ16 устойчивым к загрязнениям и перепадам давления.
Температурный режим и срок службы
Гидрораспределитель ВХ16 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды: от -40°C до +50°C. Это позволяет использовать его в неотапливаемых цехах или на открытых площадках в различных регионах Казахстана, будь то морозная зима в Павлодаре или жаркое лето в Таразе. Срок службы аппарата напрямую зависит от соблюдения условий эксплуатации: использования чистого масла с рекомендуемой вязкостью, своевременного обслуживания и замены фильтров. При правильной эксплуатации гидрораспределитель ВХ16 может прослужить многие годы без потери рабочих характеристик.
Область применения и используемое оборудование
Гидрораспределитель ВХ16 находит применение в гидравлических системах разнообразного стационарного оборудования. Чаще всего его устанавливают на:
- Металлообрабатывающие и деревообрабатывающие станки (токарные, фрезерные, строгальные).
- Гидравлические прессы для штамповки, ковки и брикетирования.
- Подъемно-транспортное оборудование (краны, подъемные столы).
- Испытательные стенды и специальные технологические установки.
- Оборудование для нефтегазовой отрасли, адаптированное к местным условиям.
Благодаря стандартным присоединительным размерам и различным схемам, гидрораспределитель ВХ16 легко интегрируется в существующие гидроконтуры, модернизируя их.
Спросили как-то у опытного механика с Темиртау: «Как ты быстро находишь неисправность в гидравлике?» Он отвечает: «Да я просто слушаю, о чем гидрораспределитель ВХ16 молчит. Если молчит слишком упрямо — значит, давление убежало!»
Условное обозначение и расшифровка модели
Каждое изделие маркируется по определенной структуре, которая содержит всю информацию о его исполнении. Расшифровка условного обозначения гидрораспределителя ВХ16 позволяет точно определить его конфигурацию при заказе.

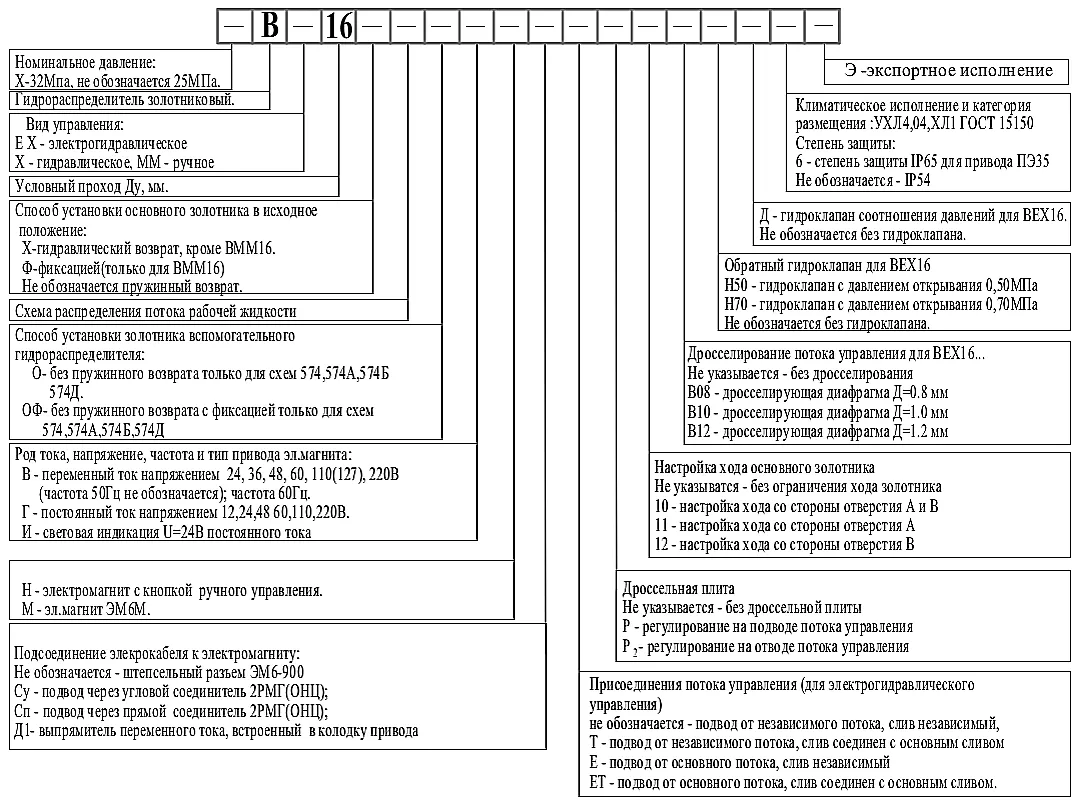

Рис. 1 - Структура условного обозначения и шифра гидрораспределителя серии ВХ16.
Например, код «ВХ16-34ВЕ» означает: гидрораспределитель (В) с гидравлическим управлением (Х), условным проходом 16 мм, с четырехлинейной трехпозиционной схемой (34) и электрогидравлическим управлением (ВЕ). Знание этой структуры необходимо для правильного подбора и заказа.
Габаритные, присоединительные размеры и вес
Для корректного монтажа гидрораспределителя ВХ16 в гидросистему важно знать его точные размеры и массу. Ниже приведена схема и таблица с основными габаритными и присоединительными размерами.

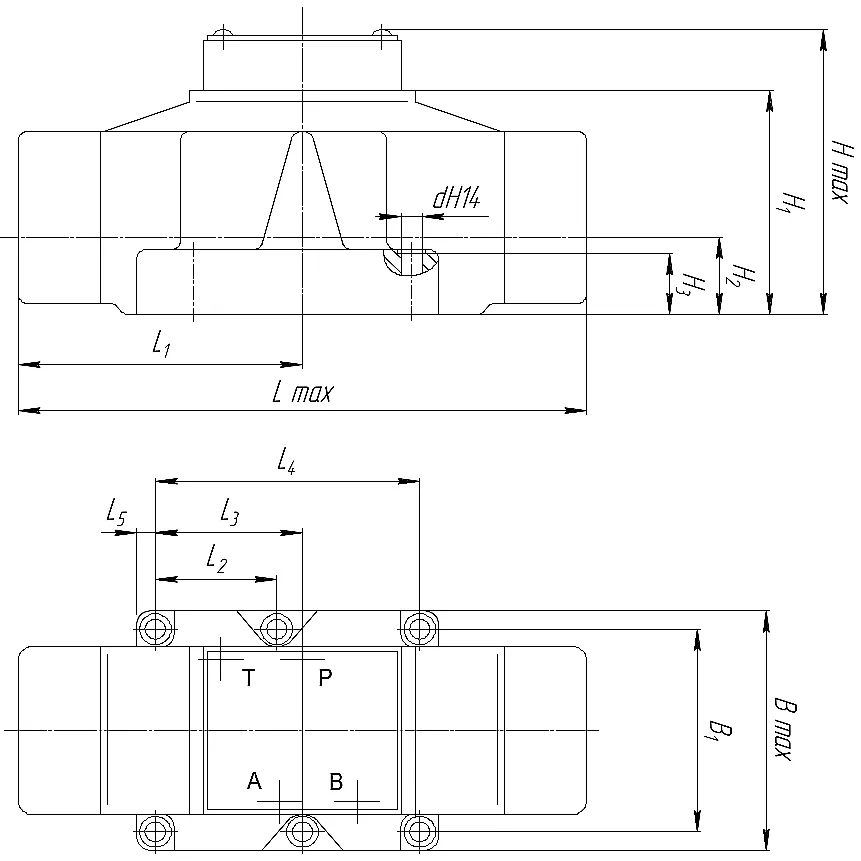

Рис. 2 - Габаритный и присоединительный чертеж гидрораспределителя ВХ16.
| Параметр размера | Обозначение | Значение, мм |
| Общая длина | L | 194 |
| База между отверстиями крепления | L1 | 97 |
| Расстояние до оси порта P/A | L2 | 34.1 |
| Расстояние между осями портов P и B | L3 | 50 |
| Расстояние между осями портов A и T | L4 | 101.6 |
| Ширина корпуса | B | 91 |
| Высота (без учета элементов управления) | H | 110 |
| Диаметр присоединительных отверстий | d | 11/6.8 |
| Примерная масса | - | ~5.5-6.5 кг |
| Примерный Код ТН ВЭД ЕАЭС | - | 8481 20 000 0 |
Точный вес может незначительно варьироваться в зависимости от конкретного исполнения и типа управления.
Примеры заказа и комплектация
Для заказа гидрораспределителя ВХ16 необходимо определить требуемую схему распределения и тип управления. Например:
- ВХ16-34ВММ – ручное управление, схема 34 (четыре линии, три позиции, золотник с замкнутыми полостями).
- ВХ16-64ВЕ – электрогидравлическое управление, схема 64 (четыре линии, три позиции, золотник с открытым центром).
При необходимости, к гидрораспределителю ВХ16 можно заказать ремкомплект, который обычно включает уплотнительные кольца, манжеты и возвратные пружины для золотника – элементы, наиболее подверженные износу в условиях постоянной работы под высоким давлением. Уточнить наличие ремкомплектов и запасных частей можно у нашего отдела продаж.
Часто задаваемые вопросы (FAQ) по гидрораспределителю ВХ16
Как правильно подобрать схему распределения для гидрораспределителя ВХ16?
Выбор схемы зависит от задачи гидросистемы. Схемы 64 (с открытым центром) часто используются для систем с насосом постоянной производительности, а схемы 34 или 44 – для точного позиционирования. Наши инженеры помогут вам выбрать оптимальный вариант для вашего оборудования в Алматы, Караганде или любом другом городе.
Какие сроки поставки гидрораспределителя ВХ16 в мой город?
Стандартные сроки поставки по Казахстану (Астана, Актобе, Усть-Каменогорск и др.) составляют от 3 до 10 рабочих дней в зависимости от удаленности и наличия конкретной модификации на складе в Костанае.
Какое масло рекомендуется для работы с гидрораспределителем ВХ16?
Рекомендуется использовать минеральные индустриальные масла (например, И-20А, И-30А) с кинематической вязкостью в рабочем диапазоне 10-400 сСт. Масло должно быть очищено фильтром тонкостью не грубее 25 мкм.
Можно ли использовать гидрораспределитель ВХ16 при температуре ниже -40°C?
Нет, эксплуатация при температуре ниже -40°C не рекомендуется, так как это может привести к затвердеванию уплотнений и увеличению вязкости масла, что вызовет повышенный износ и отказ устройства.
Гидрораспределитель ВХ16 – это надежное и проверенное решение для современной гидравлики. Казахстанский бренд Гидротех осуществляет прямые поставки данной продукции со склада в Костанае, гарантируя оригинальность и качество. Мы организуем доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для консультации и заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте gidro777.kz.
