Подробное описание гидрораспределителей ВМР6 и 1РМР6
На отечественном рынке гидравлических компонентов для промышленного и мобильного оборудования особое место занимают надежные золотниковые распределители серий ВМР6 и 1РМР6. Эти устройства, производимые под контролем бренда Гидротех, представляют собой высокотехнологичные элементы управления потоком рабочей жидкости, которые широко применяются в гидросистемах станков, прессов, экскаваторов, погрузчиков и другой техники, используемой в условиях Казахстана.
Основное назначение гидрораспределителей ВМР6 и 1РМР6 – изменение направления движения, а также пуск и останов потока масла или другой рабочей среды в гидравлическом контуре. Их конструкция обеспечивает высокую надежность и долгий срок службы даже при интенсивной эксплуатации, что особенно важно для предприятий горнодобывающего, нефтегазового и строительного секторов в нашем регионе, от Караганды до Актобе.
Общая серия и модельный ряд
Серия включает в себя несколько типоразмеров, обозначаемых как В6, 1Р6 и 2Р6, которые различаются по пропускной способности (расходу). Это позволяет точно подобрать гидрораспределитель ВМР6 или 1РМР6 под конкретные требования системы по производительности. Все модели объединяет условный проход Ду 6 мм и высокая устойчивость к номинальному давлению.
Краткие характеристики и габариты
Все распределители данной серии имеют компактные размеры и относительно небольшой вес, что упрощает их интеграцию в существующие схемы. Диапазон габаритных размеров варьируется в зависимости от конкретного исполнения и вида управления. Масса устройства составляет, в среднем, около 1.6 кг.
| Параметр | Значение |
|---|
| Масса | ≈ 1.6 кг |
| Условный проход (Ду) | 6 мм |
| Код ТН ВЭД | 8412.29.100 0 |
Для точного определения присоединительных размеров необходимо обращаться к габаритным чертежам конкретной модификации.

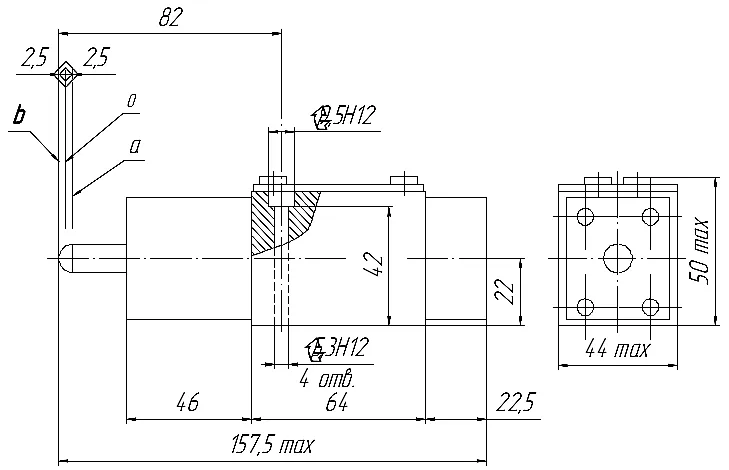

Трехпозиционный гидрораспределитель серии 1PMP6 с указанием размеров подключения.

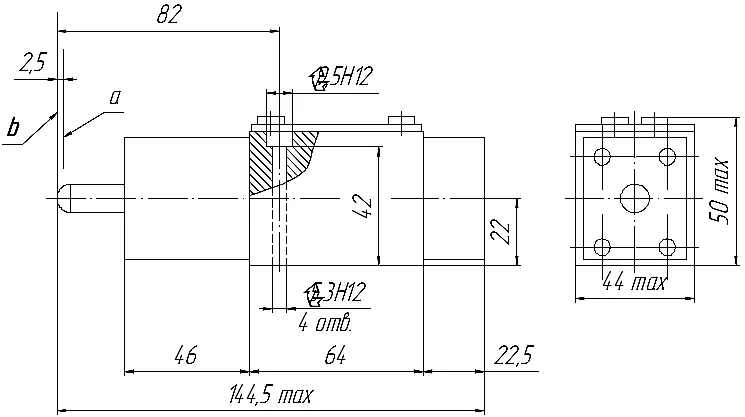

Двухпозиционный гидрораспределитель 1PMP6, габаритные размеры и схема монтажа.
Технические параметры серии ВМР6 и 1РМР6
| Параметр | Типоразмер В6 | Типоразмер 1Р6 | Типоразмер 2Р6 |
|---|
| Условный проход, мм | 6 |
| Расход рабочей жидкости, л/мин | 12,5-16 | 20-25 | 25-40 |
| Номинальное давление на входе, МПа (кгс/см²) | 32 (320) |
| Максимальное давление на выходе, МПа (кгс/см²) | 6 (60) |
| Давление управления, МПа (кгс/см²) | 0,6-6,0 (6-60) |
| Тип рабочей среды | Минеральные масла, синтетические жидкости по вязкости ISO VG 32-68 |
| Температурный диапазон работы | от -40°C до +80°C (в зависимости от исполнения и уплотнений) |
Шутка от монтажника
— Почему гидрораспределитель ВМР6 никогда не теряется на складе?
— Потому что он всегда четко знает, куда ему нужно направить поток! Или его знают все снабженцы за надежность.
Принцип работы золотникового распределителя
Принцип действия гидрораспределителей ВМР6 и 1РМР6 основан на осевом перемещении золотника (плунжера) внутри расточенного корпуса. Подача управляющего сигнала (электрического для электромагнитного, гидравлического или механического усилия для ручного) вызывает смещение золотника. Это движение открывает или перекрывает каналы, соединяющие линии давления (P), бака (T) и потребителей (A, B), тем самым перенаправляя поток жидкости и приводя в действие гидроцилиндры или гидромоторы.
Температурный режим и срок службы
Стандартное климатическое исполнение для устройств данной серии – УХЛ, категория размещения 4 и 04 по ГОСТ 15150. Это означает возможность эксплуатации в умеренном и холодном макроклимате. В зависимости от конкретного заказа, доступны исполнения для работы при низких температурах до -40°C (ХЛ1). Срок службы гидрораспределителя ВМР6 и его аналогов напрямую зависит от чистоты рабочей жидкости, соблюдения предельных параметров давления и температуры. При правильной эксплуатации и своевременном обслуживании ресурс исчисляется миллионами циклов переключения.
Область применения
Золотниковые распределители серий ВМР6 и 1РМР6 находят применение в самых различных отраслях, особенно там, где требуется управление исполнительными механизмами высокой мощности. Они используются:
• В станкостроении: на фрезерных, токарных и шлифовальных станках с гидроприводом.
• В прессовом оборудовании: для управления подвижной плитой гидравлических прессов.
• На мобильной технике: в гидравлических системах экскаваторов, погрузчиков, манипуляторов («шаланд»), автокранов.
• В нефтегазовой отрасли: на агрегатах для капитального ремонта скважин, трубогибочных машинах.
• В сельхозтехнике: для управления навесным оборудованием комбайнов и тракторов.
Состав ремкомплекта и часто заменяемые детали
Для продления срока службы гидрораспределителя 1РМР6 рекомендуется иметь на складе ремкомплект. Чаще всего изнашиваются уплотнительные элементы и пружины возврата золотника.
| Наименование запчасти / узла | Примечание |
|---|
| Комплект уплотнений (кольца, манжеты) | Для конкретной модели по коду |
| Возвратные пружины золотника | Могут терять упругость |
| Золотник (плунжер) | При механическом износе или задирах |
| Втулка (гильза) корпуса | Редко, при серьезных повреждениях |
| Электромагнит (соленоид) | Для электромагнитных версий, при выходе из строя катушки |
Условное обозначение моделей (шифр)
Маркировка гидрораспределителей ВМР6 и 1РМР6 представляет собой структурированный код, где каждая позиция несет информацию о конкретных характеристиках устройства.
Структура обозначения ВМР6:
В – гидрораспределитель золотниковый.
X – вид управления (Е-электромагнитное, Х-гидравлическое, ММ-ручное, МР-механическое).
6 – условный проход Ду=6 мм.
Последующие символы указывают на схему распределения, тип электромагнита, способ установки золотника, климатическое исполнение и тип подключения кабеля.
Структура обозначения 1РМР6:
1 – номер конструкции.
Р – гидрораспределитель золотниковый.
Далее символы раскрывают вид управления, условный проход, схему распределения и другие технические особенности, аналогично серии ВМР6.
Примеры заказа и модификации
Для корректного заказа гидрораспределителя необходимо указать полный код по каталогу, который формируется на основе требуемых параметров. Например:
• ВЕ6ХХ1Х – гидрораспределитель ВМР6 с электромагнитным управлением, определенной гидравлической схемой, золотником с пружинным возвратом.
• 1РХ6ХХ2Х – гидрораспределитель 1РМР6 с гидравлическим управлением и другими конкретными характеристиками.
Наш специалист поможет расшифровать код и подобрать точный аналог или оригинальное изделие под вашу задачу. Не стесняйтесь обратиться за консультацией.
Часто задаваемые вопросы (FAQ)
Как выбрать между сериями ВМР6 и 1РМР6, и какой типоразмер (В6, 1Р6, 2Р6) мне нужен?Выбор серии чаще зависит от конструктивных требований вашего оборудования и наличия посадочных мест. Различия между ВМР6 и 1РМР6 в основном касаются оформления модели и некоторых конструктивных особенностей корпуса. Ключевой параметр выбора – типоразмер, который определяет производительность. В6 рассчитан на расход 12.5-16 л/мин, 1Р6 – на 20-25 л/мин, а 2Р6 – на 25-40 л/мин. Необходимо соотнести этот параметр с производительностью вашего гидронасоса и потреблением гидроцилиндров/моторов.
Каковы сроки поставки гидрораспределителей в мой город в Казахстане?Мы поставляем оборудование со склада в Костанае и напрямую от производителей. Для стандартных позиций срок поставки в крупные города (Астана, Алматы, Шымкент) составляет 3-5 рабочих дней. В другие города, такие как Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, доставка занимает 5-10 рабочих дней в зависимости от логистики. На нестандартные исполнения сроки уточняются индивидуально.
С какими рабочими жидкостями совместимы данные распределители и какова максимальная температура эксплуатации?Гидрораспределители ВМР6 и 1РМР6 рассчитаны на работу с минеральными и синтетическими гидравлическими маслами вязкостью ISO VG 32, 46, 68. Совместимы с большинством стандартных жидкостей типа МГЕ-46А, ВМГЗ и их аналогов. Максимальная допустимая температура рабочей среды обычно составляет +80°C, но существуют специальные исполнения с термостойкими уплотнениями. Для применения в условиях Крайнего Севера или жаркого климата необходимо указывать это при заказе.
Можно ли установить гидрораспределитель ВМР6 вместо старого распределителя другого производителя?Да, часто это возможно. Однако необходимо строго совместить несколько параметров: условный проход (Ду 6 мм), схемотехнику распределения (схему золотника), тип управления (электромагнитное/ручное), присоединительные размеры и рабочее давление (до 32 МПа). Мы рекомендуем прислать нам фотографии старого распределителя, его шильдик с маркировкой или схему гидравлическую. Наши инженеры помогут подобрать точный функциональный аналог из серии ВМР6 или 1РМР6, чтобы обеспечить беспроблемную замену.
