Описание и назначение гидрораспределителя МР 200.3.000
Гидрораспределитель МР 200.3.000 – это сердце современных гидравлических систем, разработанное для надежного и точного управления потоком рабочей жидкости. Являясь моноблочным аппаратом, он объединяет несколько функциональных секций в едином корпусе, что обеспечивает компактность, упрощает монтаж и повышает общую надежность системы. Этот гидрораспределитель создан для работы в тяжелых условиях, где критичны устойчивость к вибрациям, перепадам температуры и высокие требования к производительности.
Основные функции и задачи
Ключевое предназначение гидрораспределителя МР 200.3.000 – эффективное управление подачей гидравлического масла от насоса к исполнительным механизмам (гидроцилиндрам, гидромоторам). Он выполняет ряд важнейших операций: направляет поток в нужном направлении, регулирует скорость движения рабочих органов, разгружает насос в нейтральном положении, защищает систему от превышения давления посредством встроенных клапанов, а также позволяет комбинировать потоки от двух насосов, увеличивая производительность на отдельных участках работы. Именно гидрораспределитель МР 200.3.000 делает возможным сложные рабочие циклы техники.
| Параметр | Значение |
|---|
| Масса, кг | 50 |
| Габаритные размеры (Д×Ш×В), мм | 420×280×310 |
| Код ТН ВЭД | 8481 80 970 0 |
Инженер спрашивает у техника: "Почему наш новый гидрораспределитель МР 200.3.000 так шумит?" А техник отвечает: "Да он не шумит, это он тебе на казахском «жұмыс істеймін» говорит!" Или классика: Заходит гидрораспределитель МР 200.3.000 в бар, а бармен ему: "У нас нейтральная зона – стой там!"
Технические характеристики гидрораспределителя МР 200.3.000
Параметры, определяющие возможности и условия работы устройства. Подбор правильного гидрораспределителя МР 200.3.000 – залог долговечной работы всей гидросистемы.
| Название характеристики | Параметр |
|---|
| Расход рабочей жидкости (номинальный / максимальный), л/мин | 140 / 200 |
| Рабочее давление (номинальное / максимальное), МПа | 16 / 20 |
| Условный проход, мм | 20 |
| Тип рабочей среды | Минеральные масла по ISO VG 32-68, HFC жидкости (с заменой уплотнений) |
| Усилие перемещения золотника, Н | не более 600 |
| Присоединительные размеры (резьба вход/выход / слив) | G1 1/4" / G1 1/2" |
Принцип работы моноблочного гидрораспределителя
Гидрораспределитель МР 200.3.000 функционирует по схеме с открытым центром («open center»). В нейтральном положении всех золотников жидкость от насоса свободно проходит через аппарат и возвращается в бак, практически без создания давления. При переводе одного из золотников в рабочее положение (например, «Подъем») поток перенаправляется в соответствующую полость гидроцилиндра, приводя его в действие. Особенность данной модели – наличие специальных суммирующих золотников типа «з 4 ст», которые позволяют объединять потоки от двух насосов для увеличения скорости выполнения операций, что делает этот гидрораспределитель МР 200.3.000 идеальным для техники с двухнасосными гидросистемами.

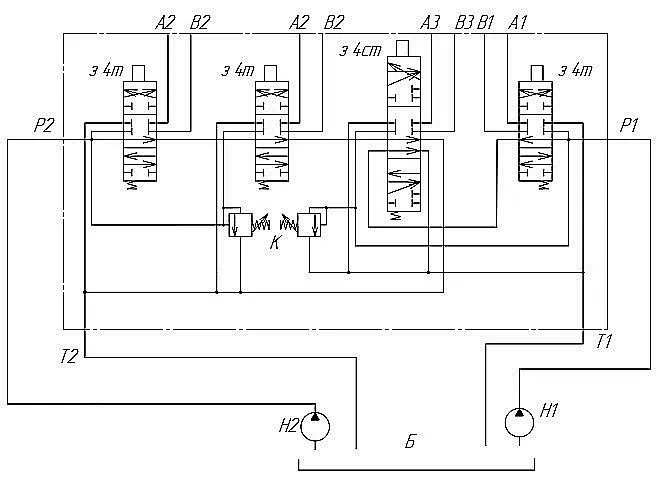

Принципиальная гидравлическая схема, иллюстрирующая подключение и потоки в распределителе.
Температурный режим и ресурс
Для стабильной работы гидрораспределителя МР 200.3.000 необходим определенный температурный диапазон от -40°C до +80°C. Рекомендуемая рабочая среда – минеральные масла по ISO VG 32-68. При соблюдении требований по чистоте масла (фильтрация с тонкостью 25 мкм) и своевременном обслуживании, срок службы устройства превышает 8000 моточасов. Использование в экстремальных условиях (например, в Казахстане с его резко континентальным климатом) требует контроля вязкости масла и состояния уплотнений.
Область применения и совместимое оборудование
Широкая сфера применения делает гидрораспределитель МР 200.3.000 универсальным решением для многих отраслей промышленности Казахстана. Чаще всего его можно встретить в гидросистемах погрузочно-разгрузочной, дорожно-строительной и сельскохозяйственной техники: фронтальные погрузчики (включая модели ЛТ-188), экскаваторы-погрузчики серии ЕК, коммунальные машины (КО-805), лесозаготовительные комплексы, сельскохозяйственные комбайны (например, РСМ-150) и подъемники (ПКУ-20). Этот гидрораспределитель МР 200.3.000 обеспечивает надежное управление несколькими гидроцилиндрами одновременно.
Ремонтный комплект и запчасти
Для обслуживания и ремонта доступны ремкомплекты, в которые обычно входят: уплотнительные кольца и манжеты (кольца круглого сечения, манжеты поршневые и штоковые), прокладки и уплотнения под крышки, возвратные пружины для золотников. Чаще всего требуют замены уплотнительные элементы золотников и предохранительных клапанов из-за естественного износа или попадания абразивных частиц в масло. Заказывайте оригинальные запчасти для долговечной работы вашего гидрораспределителя МР 200.3.000.
| Наименование типовой детали | Примечание |
|---|
| Уплотнительные кольца (O-ring) для золотников | Ставятся на золотник, подвержены износу при загрязнении масла. |
| Манжеты поршневые | Обеспечивают герметичность между секциями. |
| Пружины возврата золотника | Возвращают золотник в нейтральное положение. |
| Уплотнительные прокладки | Устанавливаются между секциями и крышками. |
Условное обозначение модели
Расшифровка маркировки «МР 200.3.000» дает полное понимание о возможностях аппарата:
М – Моноблочное исполнение (единый литой корпус).
Р – Распределитель.
200 – Максимальный рабочий расход (пропускная способность) – 200 литров в минуту.
3 – Количество основных рабочих секций (золотников) в корпусе.
000 – Базовая версия исполнения (могут быть индексы для специальных условий, например, «М» для морского климата).
Дополнительно в обозначениях золотников: «з 4 т» – золотник 4-го типа с ручным управлением тягового типа; «з 4 ст» – суммирующий золотник для сдвоенных насосов.
Габаритные и присоединительные размеры
Точные габариты и посадочные места для монтажа гидрораспределителя МР 200.3.000 критически важны при проектировании и ремонте оборудования. Межосевое расстояние крепежных отверстий составляет 350 мм. Распределитель устанавливается на плоскую монтажную поверхность через отверстия в базовой плите.

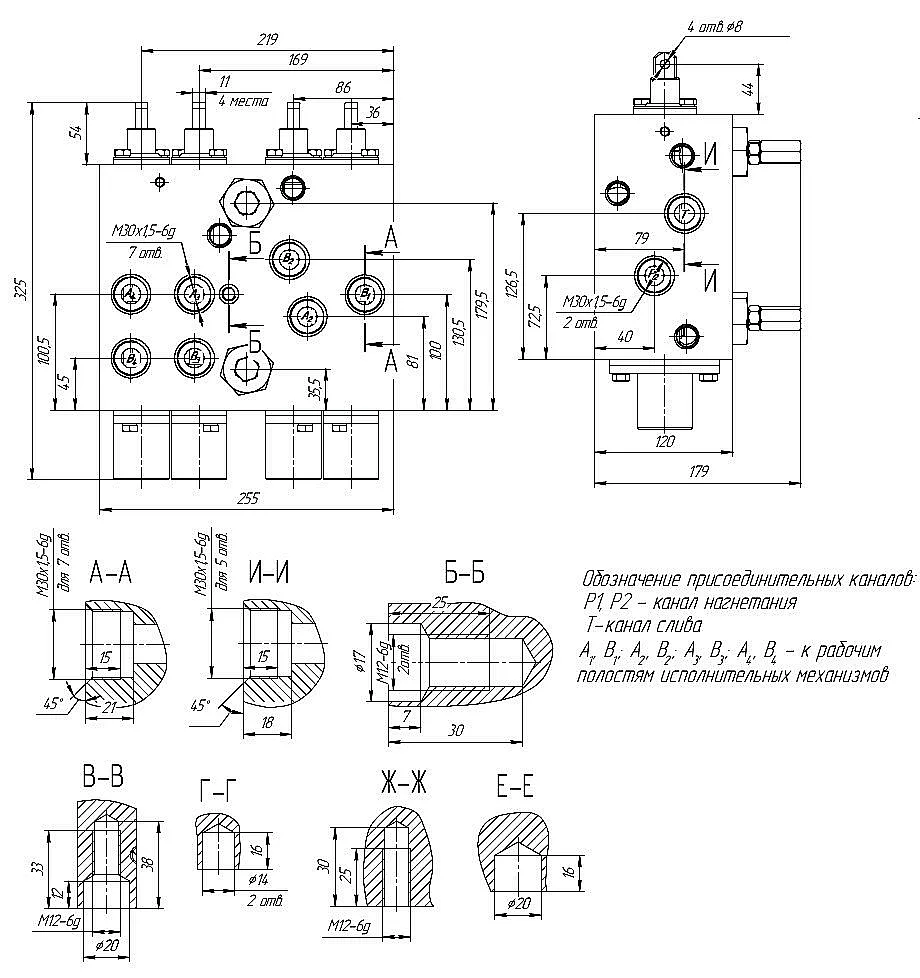

Общий габаритный вид распределителя МР 200.3.000 с обозначением габаритов.

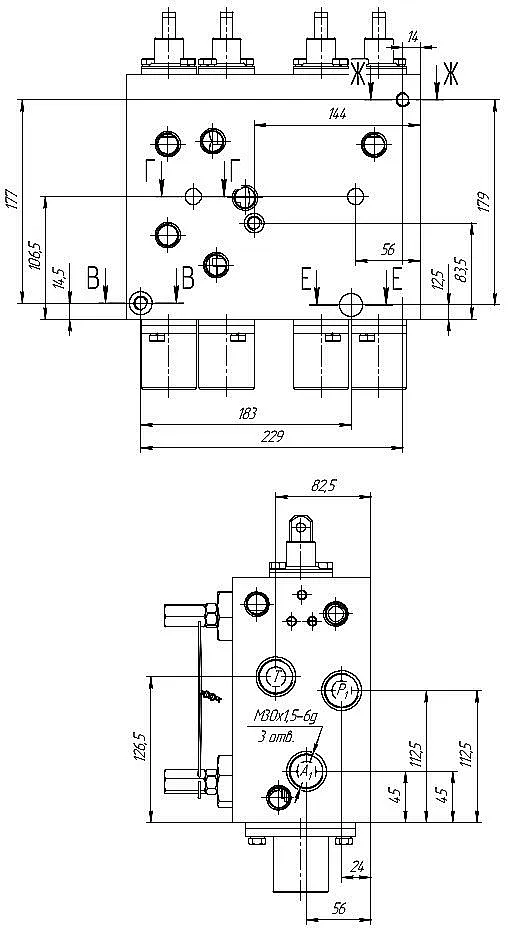

Схема монтажных и присоединительных размеров, расположение портов P, T, A, B.
Примеры заказа гидрораспределителя МР 200.3.000
Крупный сервисный центр спецтехники в Караганде заказал партию из 8 единиц гидрораспределителя МР 200.3.000 для комплектации ремонтных комплектов к экскаваторам-погрузчикам. В Алматы промышленное предприятие приобрело 3 распределителя для модернизации устаревшей гидросистемы подъемника. При заказе важно указать требуемый тип управления золотниками (ручное, гидравлическое) и необходимость комплектации предохранительными клапанами с определенной настройкой давления. Наш специалист поможет сформировать оптимальную заявку.
Часто задаваемые вопросы (FAQ) по гидрораспределителю МР 200.3.000
Как правильно подобрать гидрораспределитель МР 200.3.000 под мою технику?
Для корректного подбора необходимо знать три ключевых параметра вашей гидросистемы: максимальный расход насоса (л/мин), максимальное рабочее давление (МПа или бар) и тип необходимого управления (ручное, электрогидравлическое). Также важно количество одновременно управляемых гидроцилиндров. Наши инженеры на сайте gidro777.kz готовы провести бесплатную консультацию по подбору.
Какие сроки поставки гидрораспределителя МР 200.3.000 в Астану, Алматы или другие города Казахстана?
При наличии на складе в Костанае отгрузка осуществляется в течение 1-2 рабочих дней. Срок доставки транспортной компанией в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) составляет от 3 до 7 дней. Подробности уточняйте у менеджеров.
С какими типами гидравлических масел совместим данный распределитель?
Базовое исполнение гидрораспределителя МР 200.3.000 рассчитано на минеральные масла классов вязкости ISO VG 32, 46, 68. Возможно применение пожаробезопасных жидкостей HFA, HFC, но для этого требуется заказать исполнение с совместимыми уплотнениями (как правило, из фторкаучука Viton).
Предоставляется ли гарантия и техническая поддержка после продажи?
Да, компания Гидротех предоставляет официальную гарантию 12 месяцев на гидрораспределитель МР 200.3.000 с момента отгрузки. Мы также оказываем консультационную техническую поддержку по вопросам монтажа, подключения и пусконаладки оборудования. Обратиться за помощью можно через раздел Контакты.
Гидрораспределитель МР 200.3.000 от поставщика Гидротех в Казахстане
Компания Гидротех является надежным поставщиком гидравлического оборудования, включая качественный гидрораспределитель МР 200.3.000, на рынок Казахстана и стран СНГ. Мы организуем прямые поставки с заводов-изготовителей, что гарантирует оптимальные цены и контроль качества. Все оборудование проходит предпродажную проверку. Мы доставляем заказы в любой регион Казахстана: от Астаны и Алматы до отдаленных промышленных объектов, а также в Беларусь, Узбекистан, Кыргызстан и другие страны СНГ. Для получения подробной информации о стоимости, наличии и условиях доставки конкретно для гидрораспределителя МР 200.3.000 оставьте заявку на сайте или свяжитесь с нашими менеджерами. Обеспечьте свою технику надежным сердцем гидросистемы!
Гидрораспределитель МР 200.3.000 – ваш выбор для надежности и эффективности.
