Гидравлические системы современных тракторов и комбайнов – это сложный организм, требующий точного и надежного управления потоками рабочей жидкости. Именно для этих целей предназначен гидрораспределитель секционный МРС100.4. Это четырехпозиционный распределитель с механическим (рычажным) управлением, созданный для работы в условиях повышенных нагрузок и широкого температурного диапазона, характерных для агропромышленного комплекса Казахстана. Данная модель, известная также как «Мелитопольский распределитель», зарекомендовала себя как надежный узел для управления гидроцилиндрами навесных и прицепных орудий.
Описание и назначение серии МРС
Серия секционных гидрораспределителей МРС представляет собой конструкцию модульного типа, где количество рабочих секций (золотников) можно наращивать в зависимости от потребностей гидросистемы. Гидрораспределитель секционный МРС100.4 является основой этой серии и обеспечивает прямое управление потоком масла. Он обеспечивает четыре позиции золотника: «подъем», «нейтраль», «опускание» и «плавающее положение». Особенностью является автоматический возврат золотника из рабочих позиций («подъем»/«опускание») в нейтраль при отпускании рычага, а также фиксация в позиции «плавающее положение», что критически важно для работы с почвообрабатывающими орудиями.
Технические характеристики и параметры
Ключевые параметры, определяющие область применения гидрораспределителя секционного МРС100.4, собраны в таблице ниже. Эти данные помогут инженерам и механизаторам правильно интегрировать устройство в существующую систему.
| Параметр | Значение | Ед. изм. |
|---|
| Номинальное рабочее давление | 20 | МПа |
| Максимальное рабочее давление | 25 | МПа |
| Номинальный расход (пропускная способность) | 100 | л/мин |
| Условный проход | 20 | мм |
| Тип рабочей среды (жидкость) | Минеральное масло (индустриальное, веретенное) | - |
| Допустимая вязкость рабочей жидкости | от 19 до 70 | сСт |
| Максимальное количество золотниковых секций | 6 |
| Внутренние утечки (определяющие КПД) | не более 2 | л/мин |
| Перепад давления в рабочих позициях (макс.) | 1.0 | МПа |
Габариты, вес и код ТН ВЭД
Гидрораспределитель секционный МРС100.4 имеет компактные размеры, адаптированные для монтажа в стесненных условиях рамы трактора или комбайна. Одна секция распределителя весит примерно 8-10 кг, в зависимости от конкретной комплектации. При наращивании количества секций масса увеличивается пропорционально. Код ТН ВЭД для данных изделий обычно относится к группе 8412 (гидравлические силовые установки и двигатели, их части). Для точного определения кода при таможенном оформлении рекомендуется консультация с экспертом.
| Модель | Приблизительная масса 1 секции | Габаритные размеры (Д x Ш x В), мм |
|---|
| МРС100.4 (базовая секция) | 8-10 кг | ~150 x 120 x 120 |
| МРС100.4 (3-секционный) | 25-30 кг | ~450 x 120 x 120 |
| МРС100.4 (6-секционный, макс.) | 50-60 кг | ~900 x 120 x 120 |
Спрашивает тракторист у механика: «Почему мой гидрораспределитель секционный МРС100.4 так шумит?» Механик, не отрываясь от работы, отвечает: «Құлақ қатып қалса, тыңдамай қой!» (Если уши заложит, то и слушать не будешь!). Главное, чтобы давление держал.
Принцип работы и схема управления
В основе работы секционного гидрораспределителя МРС100.4 лежит управление положением золотника в корпусе секции. При перемещении рычага управления золотник смещается, открывая каналы для прохода рабочей жидкости от насоса (Р) к гидроцилиндру (A или B) и от противоположной полости цилиндра к сливу (T). В нейтральной позиции все каналы перекрыты, и жидкость от насоса, минуя рабочие полости, направляется через переливной клапан на слив, разгружая систему. Плавающее положение соединяет обе полости цилиндра со сливом, позволяя орудию свободно следовать рельефу поля.
Температурный режим и срок службы
Устройство рассчитано на работу в широком диапазоне температур окружающей среды – от -40°C до +50°C, что полностью перекрывает климатические условия Казахстана от зимы в Павлодаре до лета в Шымкенте. Рабочая жидкость должна соответствовать заявленной вязкости. При соблюдении условий эксплуатации, использовании чистого масла и своевременной замене уплотнений срок службы гидрораспределителя секционного МРС100.4 исчисляется годами интенсивной работы.
Область применения и совместимое оборудование
Данный гидрораспределитель исторически применяется на тракторах советского и постсоветского производства, таких как МТЗ, ЮМЗ, «Кировец», а также на многих моделях комбайнов и другой сельскохозяйственной технике. Он используется для управления:
- Навесными системами тракторов (плуги, культиваторы, сеялки).
- Гидроцилиндрами жатки и молотильного барабана комбайнов.
- Гидравликой погрузчиков и бульдозеров на базе тракторов.
- Специализированными сельхозмашинами (пресс-подборщики, косилки).
Перед установкой рекомендуется сверять присоединительные размеры и схему подключения.
Условное обозначение (расшифровка маркировки)
Маркировка МРС100.4 расшифровывается следующим образом:
- М – «Мелитопольский» (производитель).
- Р – «Распределитель».
- С – «Секционный».
- 100 – Номинальный расход, л/мин.
- 4 – Исполнение по номинальному давлению (4 соответствует 20 МПа).
В полном условном обозначении могут присутствовать дополнительные индексы, указывающие на тип управления (Р – рычажное), количество и тип золотников, наличие гидрозамков (Г) и т.д.
Габаритные и присоединительные размеры
Для корректного монтажа гидрораспределителя секционного МРС100.4 используйте предоставленные схемы. Распределитель крепится через монтажные отверстия на плоской поверхности. Подключение гидролиний осуществляется через резьбовые ports, расположенные на торцевой поверхности каждой секции.

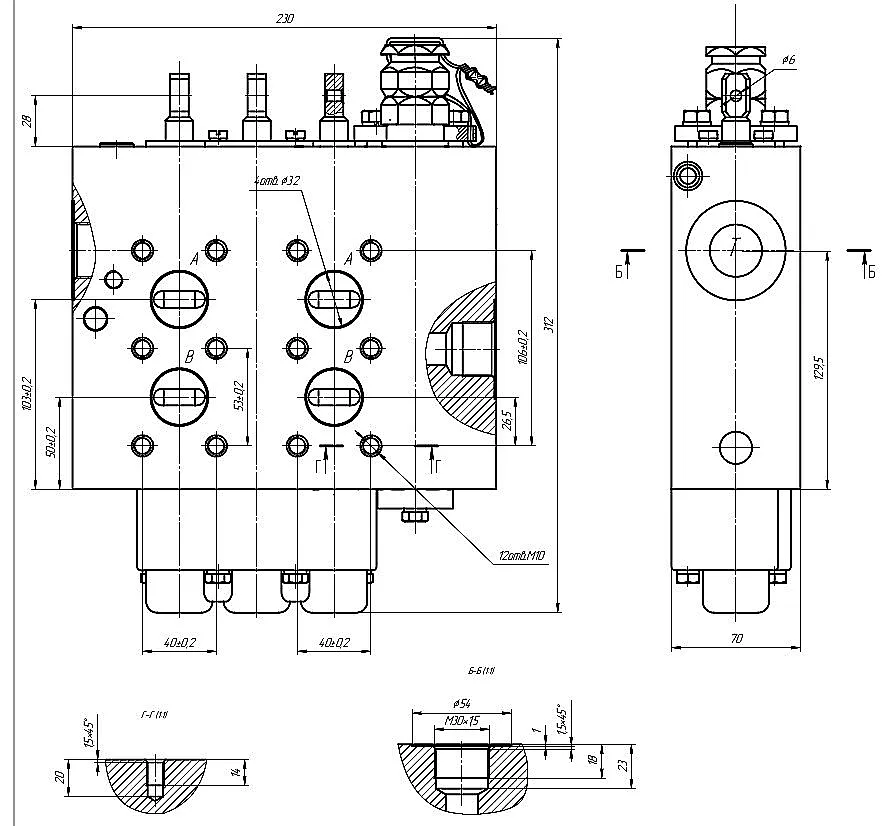

Чертеж общего вида с габаритами секционного гидрораспределителя МРС100.4.

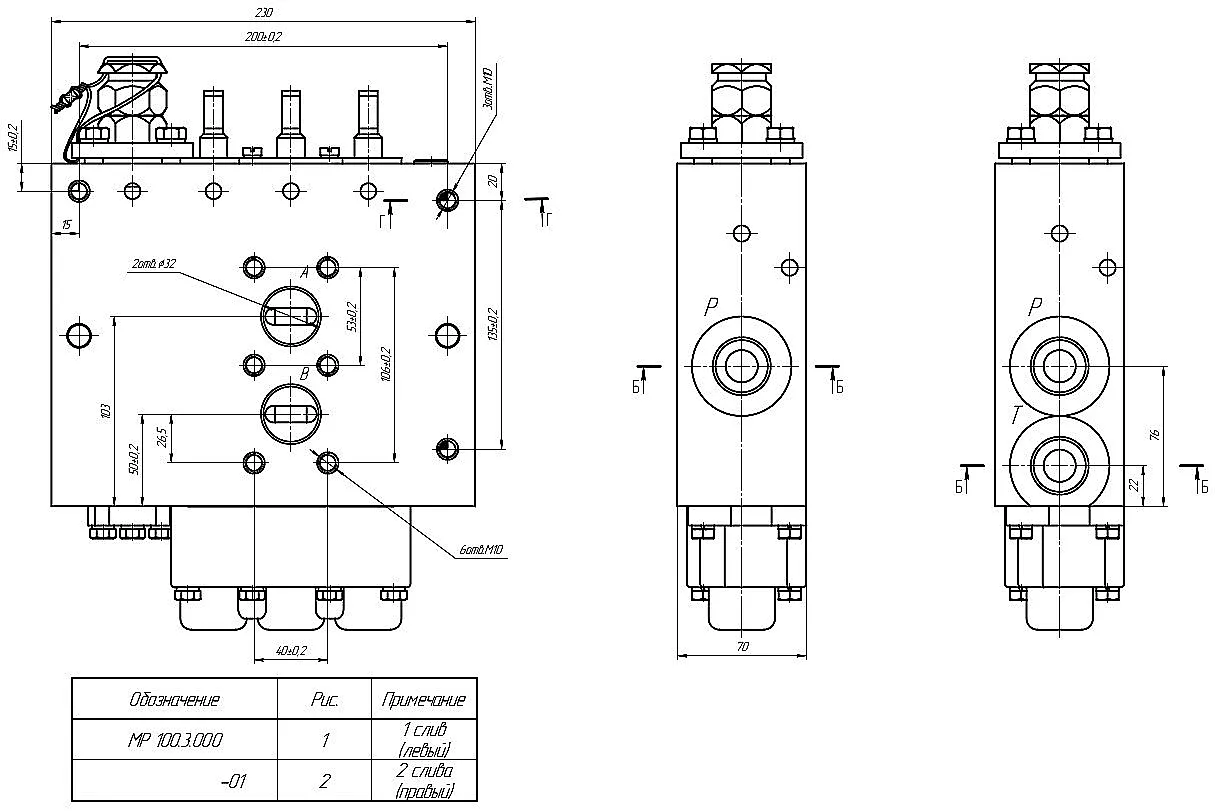

Схема расположения присоединительных портов (P, T, A, B) на корпусе распределителя.
Примеры заказа и конфигурации
При заказе секционного гидрораспределителя МРС100.4 важно указать требуемую конфигурацию. Например:
- МРС100.4 Р1 – Распределитель с одной золотниковой секцией и рычажным управлением.
- МРС100.4 Р3 – Трехсекционный распределитель (три золотника) с рычажным управлением.
- МРС100.4 Р3Г – Трехсекционный распределитель с гидрозамками на рабочих портах.
Вы можете уточнить наличие и стоимость нужной модификации прямо на сайте.
Ремонт и запчасти (ремкомплект)
Наиболее часто в гидрораспределителе секционном МРС100.4 изнашиваются уплотнительные элементы и пружины возврата золотника. Для ремонта рекомендуется использовать оригинальные ремкомплекты. Примерный состав ремкомплекта для одной секции включает:
| Наименование детали | Кол-во, шт | Примечание |
|---|
| Уплотнительное кольцо (манжета) золотника | 1-2 | Основная деталь, предотвращающая утечки между полостями. |
| Уплотнительные кольца портов (P, T, A, B) | 4 | Кольца круглого сечения для герметичности резьбовых соединений. |
| Возвратная пружина золотника | 1 | Обеспечивает возврат золотника в нейтраль. |
| Шток управления с уплотнениями | 1 | Может потребоваться при износе резьбы или сальников. |
| Предохранительный клапан (картридж) | 1 | Редко, но может потребовать настройки или замены. |
