Описание и назначение гидрораспределителя Р 160-3/1-111
Гидрораспределитель Р 160-3/1-111 представляет собой высоконадежный моноблочный узел, управляющий направлением потока рабочей жидкости в сложных гидравлических системах промышленного и сельскохозяйственного оборудования. Этот ключевой компонент отвечает за точное позиционирование рабочего оборудования, например, навесных систем тракторов или стрел экскаваторов. Конструкция гидрораспределителя Р 160-3/1-111 разработана для многолетней эксплуатации в тяжелых условиях при экстремальных нагрузках и перепадах температур, характерных для климата Казахстана.
Приезжает гидравлик в аул, спрашивают у него: "Жаңа қандай бөлшек әкелдің?" Отвечает: "Гидрораспределитель Р 160-3/1-111 әкелдім. Енді тракторыңыз қарсылық көрсетпес, сабырлы жұмыс істейді!"
Основные параметры и код ТН ВЭД
Масса устройства составляет 36 кг. Его габаритные размеры (Длина × Ширина × Высота): 320×210×280 миллиметров. Присоединительные размеры и резьбовые соединения выполняются согласно стандарту ГОСТ 8754-88, что обеспечивает простой монтаж и совместимость с большинством типов гидросистем. Код ТН ВЭД для таможенного оформления: 8481.20.000 (Арматура трубопроводная).
| Параметр | Значение |
|---|
| Масса, кг | 36 |
| Длина, мм | 320 |
| Ширина, мм | 210 |
| Высота, мм | 280 |
| Код ТН ВЭД | 8481.20.000 |
Внешний вид и основные габаритные размеры гидрораспределителя Р 160-3/1-111
Технические характеристики распределителя
Для успешной интеграции гидрораспределителя Р 160-3/1-111 в гидросистему важно знать его ключевые рабочие параметры, приведенные в таблице ниже. Эти данные позволяют оценить совместимость с существующим оборудованием, таким как насосы, гидроцилиндры и гидромоторы.
| Параметр | Значение |
|---|
| Тип распределителя | Клапанно-золотниковый, моноблочный |
| Количество золотников (секций) | 3 |
| Рабочее давление, максимальное | 19.0 МПа (190 бар) |
| Диаметр золотника | 32 мм |
| Тип рабочей среды (жидкость) | Масло М10-В2 по ГОСТ 8581-78 |
| Диапазон рабочих температур | От -30°C до +80°C |
| Тип подключения, присоединительные размеры | Резьбовое, стандарт ГОСТ 8754-88 |
| Производительность / Номинальный расход | 160 л/мин |
| Срок службы (ресурс) | Не менее 10 000 часов |
Принцип работы гидравлического распределителя
Гидрораспределитель Р 160-3/1-111 управляет гидравлическим потоком по принципу осевого смещения золотника в расточенном корпусе. Каждый из трёх золотников имеет четыре рабочих позиции: "Подъём", "Нейтральная", "Опускание принудительное" и "Плавающая". Переключение между позициями осуществляется вручную оператором. Особенность конструкции заключается в автоматическом возврате золотника в нейтральное положение при достижении заданного усилия в гидроцилиндре, что предотвращает перегрузки и обеспечивает точное позиционирование. Встроенный дифференциальный предохранительный клапан с сервомеханизмом эффективно защищает систему от опасных гидроударов.
Условное обозначение модели
Маркировка Гидрораспределитель Р 160-3/1-111 содержит полную информацию об устройстве. Расшифровка следующая: буква "Р" означает "Распределитель"; число "160" указывает на номинальный расход в литрах в минуту; цифра "3" показывает количество золотниковых секций; обозначение "1" отражает конкретный тип золотника; а комбинация "111" определяет модификацию исполнения корпуса и присоединительных размеров. Конструкция гидрораспределителя Р 160-3/1-111 соответствует требованиям ГОСТ 20761-2021.

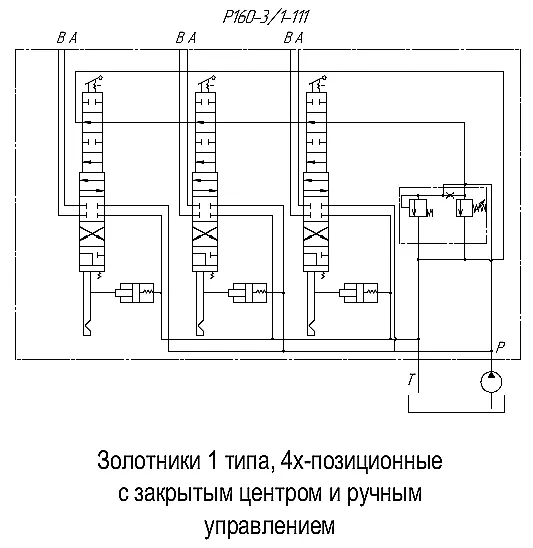

Принципиальная гидравлическая схема подключения распределителя Р 160-3/1-111 к системе
Температурный режим и ресурс работы
Гидрораспределитель Р 160-3/1-111 рассчитан на долгосрочную работу в широком диапазоне температур: от экстремальных -30°C, что актуально для зим Казахстана, до высоких +80°C, возможных при интенсивной летней эксплуатации спецтехники. Для достижения заявленного ресурса в 10 000 моточасов критически важно использовать рекомендованное рабочее масло (М10-В2) и поддерживать его чистоту, своевременно обслуживая фильтры гидросистемы. Сам гидрораспределитель Р 160-3/1-111 не требует регулярного обслуживания в процессе эксплуатации.
Сфера применения и совместимое оборудование
Универсальность и надежность делают гидрораспределитель Р 160-3/1-111 востребованным компонентом в различных отраслях. Его основное применение:
Сельское хозяйство: тракторы МТЗ (Беларус) различных модификаций (МТЗ-80/82, МТЗ-1221, МТЗ-1523), комбайны, навесное и прицепное оборудование (плуги, культиваторы, сеялки).
Строительство и коммунальное хозяйство: экскаваторы, погрузчики, бульдозеры, автокраны, коммунальные машины (уборочная техника, мусоровозы).
Промышленность: станочное оборудование с гидроприводом, прессы, стенды.
Главными преимуществами гидрораспределителя Р 160-3/1-111 для казахстанского потребителя являются его адаптивность к суровому климату и высокая ремонтопригодность.
Условное графическое обозначение гидрораспределителя Р 160-3/1-111 на гидросхемах
Состав ремонтного комплекта и типовые неисправности
Несмотря на высокую надежность, в процессе интенсивной эксплуатации могут потребоваться запасные части. Чаще всего изнашиваются уплотнительные элементы и рабочие поверхности золотников.
| Наименование запчасти / ремонтного комплекта | Назначение |
|---|
| Комплект манжет и уплотнительных колец | Для восстановления герметичности золотниковых секций |
| Золотник (плунжер) | Основная подвижная часть распределителя |
| Возвратные пружины | Для обеспечения возврата золотника в нейтральную позицию |
| Предохранительный клапан в сборе | Узел защиты от превышения давления |
| Корпусная секция | Основная несущая деталь |
Признаками необходимости ремонта или замены гидрораспределителя Р 160-3/1-111 могут быть: утечки масла, самопроизвольное опускание навески, трудности с переключением золотника, снижение точности позиционирования.
Примеры оформления заказа
Чтобы быстро оформить заявку на гидрораспределитель Р 160-3/1-111, воспользуйтесь нашим сервисом:
Пример 1: Для замены на тракторе "Беларус" МТЗ-1523 в Актобе. Указывается модель трактора и необходимое количество (обычно 1 шт.).
Пример 2: Комплект из 3-х гидрораспределителей Р 160-3/1-111 для обеспечения запасными частями парка сельхозтехники в Павлодарской области.
Любой заказ сопровождается полным пакетом документов: паспортом изделия, гарантийным талоном и сертификатом соответствия от производителя бренда Гидротех.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать гидрораспределитель Р 160-3/1-111 для моего трактора?
Ключевыми параметрами для выбора являются номинальный расход вашего гидронасоса (не должен превышать 160 л/мин) и рабочее давление в системе (не выше 19 МПа). Также проверьте тип и шаг присоединительной резьбы. Для точного подбора рекомендуем обратиться к нашим техническим специалистам через раздел Контакты.
Каковы сроки поставки гидрораспределителя Р 160-3/1-111 в мой город в Казахстане?
Стандартные сроки доставки по территории РК: в города Астана и Алматы – 2-3 рабочих дня; в Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск – 3-5 рабочих дней. Сроки уточняются при оформлении заказа. Доставка осуществляется проверенными транспортными компаниями с функцией отслеживания.
Можно ли использовать гидрораспределитель Р 160-3/1-111 с другими типами гидромасел?
Производитель рекомендует использовать масло М10-В2 по ГОСТ 8581-78 для обеспечения полного ресурса. Использование неподходящих жидкостей может привести к повышенному износу уплотнений и золотников, а также к потере гарантии. Консультацию по совместимости можно получить у наших инженеров.
Предоставляется ли гарантия на гидрораспределитель Р 160-3/1-111 и как происходит его обслуживание?
Да, на все изделия бренда Гидротех предоставляется гарантия 24 месяца с момента отгрузки. Гидрораспределитель Р 160-3/1-111 не требует планового технического обслуживания в процессе эксплуатации. Рекомендуется лишь контролировать состояние гидравлической жидкости в системе.
