Гидрораспределитель Г71-21 (50МПа) — это сердце многих гидравлических систем на предприятиях Казахстана, обеспечивающее надежное и точное управление потоками рабочей жидкости. Это устройство кранового (золотникового) типа, предназначенное для ручного переключения направлений потока в гидравлических контурах, работающих под высоким давлением. Его надежность, проверенная временем и суровыми условиями работы от карьеров Западного Казахстана до промышленных цехов Алматы, делает его незаменимым компонентом.
Описание и назначение гидрораспределителя
Гидрораспределитель Г71-21 (50МПа) представляет собой высоконадежное управляющее устройство кранового типа, предназначенное для регулирования потока рабочей жидкости (минеральных масел) в гидравлических системах с высоким давлением. Основное его назначение — разрешение, перекрытие или изменение направления потока масла к исполнительным органам, таким как гидроцилиндры и гидромоторы. Устройство работает по принципу поворотного крана, где цилиндрическая пробка внутри корпуса перенаправляет потоки жидкости. Его ключевые преимущества — простота, отказоустойчивость и способность работать без сложной электроники, что критически важно в условиях экстремальных нагрузок, вибраций и пыли, характерных для казахстанских промышленных и добывающих предприятий.
Модель Гидрораспределитель Г71-21 (50МПа) спроектирована для работы с широким диапазоном вязкости рабочей среды — от 10 до 200 сСт, при этом усилие на рукоятке для переключения не превышает 30 Ньютонов, обеспечивая удобство оператора даже при длительной эксплуатации. Это делает его идеальным выбором для техники и оборудования, работающего в полевых условиях.
Вес, габаритные размеры и Код ТН ВЭД
Гидрораспределитель Г71-21 (50МПа) отличается компактными размерами и продуманной конструкцией, что облегчает его интеграцию в существующие гидросистемы. Ниже представлены основные массогабаритные параметры и код товарной номенклатуры.
| Параметр | Значение |
|---|
| Масса (вес) | 3,6 кг |
| Габаритные размеры (Д×Ш×В) | 100×100×158 мм |
| Присоединительная резьба | К 1/4" (внутренняя) |
| Код ТН ВЭД | 8481 20 000 0 |
— Спрашивают как-то у старого механика с опытного месторождения: «Почему ваш гидрораспределитель Г71-21 (50МПа) никогда не подводит?» А он отвечает: «Потому что он, как настоящий казахский джигит, держит давление и знает свое дело!»
Технические характеристики Г71-21
Технические параметры гидрораспределителя определяют область его применения и надежность работы. Ниже приведена подробная таблица ключевых характеристик.
| Параметр | Значение |
|---|
| Условный проход (Dy), мм | 8 |
| Рабочее давление номинальное, МПа | 50 |
| Рабочее давление максимальное, МПа | 55 |
| Расход номинальный, л/мин | 12,5 |
| Расход максимальный (пропускная способность), л/мин | 16 |
| Число рабочих позиций | 2 |
| Тип присоединения (подключение) | Фланцевое внутреннее |
| Тип рабочей среды | Минеральные масла вязкостью 10-200 сСт |
| Диапазон рабочих температур среды | от +10°C до +70°C |
Указанные параметры, такие как высокое рабочее давление и надежное фланцевое присоединение, делают гидрораспределитель Г71-21 (50МПа) востребованным для ответственных задач.
Принцип работы и устройство
Принцип работы гидрораспределителя Г71-21 (50МПа) основан на использовании поворотного крана с цилиндрической пробкой. Корпус распределителя, выполненный методом точного литья, содержит систему внутренних каналов: подводящий (линия P — давление), сливной (линия T — tank) и каналы, ведущие к исполнительным механизмам (линии A и B). При повороте рукоятки на 90 градусов пробка внутри корпуса физически перераспределяет поток рабочей жидкости между этими каналами. В двухпозиционном исполнении обеспечивается либо направление потока от P к A (и от B к T), либо полное перекрытие всех линий (нейтральное положение). Особая конструкция с радиальными отверстиями в пробке обеспечивает ее уравновешивание, что сводит к минимуму усилие, необходимое для переключения, и предотвращает заклинивание даже при максимальном рабочем давлении в 50 МПа.

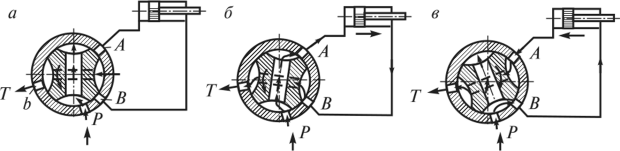

Схематическое изображение внутренних каналов и поворотной пробки гидрораспределителя Г71-21.
Температурный режим работы и срок службы
Для обеспечения длительной и безотказной работы гидрораспределителя Г71-21 (50МПа) необходимо соблюдать рекомендованный температурный режим рабочей среды: от +10°C до +70°C. Использование масел с соответствующим индексом вязкости (10-200 сСт) в этом диапазоне гарантирует оптимальные характеристики. Срок службы устройства при соблюдении условий эксплуатации, регулярном техническом обслуживании и использовании чистых рабочих жидкостей превышает 10 000 циклов переключения. Герметичность узла обеспечивается высокоточной притертой парой «пробка-корпус» и маслостойкими резиновыми манжетами, устойчивыми к гидравлическим ударам и старению.
Сфера применения и используемое оборудование
Благодаря своей надежности и простоте, гидрораспределитель Г71-21 (50МПа) нашел широкое применение в различных отраслях промышленности Казахстана. Он активно используется в гидравлических системах следующего оборудования:
- Дорожно-строительная и карьерная техника: гидросистемы экскаваторов, бульдозеров, погрузчиков.
- Металлообработка: пресс-автоматы, гильотинные ножницы, ковочные молоты.
- Грузоподъемное оборудование: подъемники, краны, манипуляторы.
- Горнодобывающее оборудование: проходческие комбайны, буровые установки.
- Промышленная автоматизация: манипуляторы промышленных роботов, зажимные устройства.
Его выбирают для систем, где критически важны ручное управление, устойчивость к вибрациям и перепадам давления.
Условное обозначение и маркировка
Маркировка Г71-21 содержит всю необходимую информацию об устройстве. Ее расшифровка следующая:
- Г — гидрораспределитель.
- 71 — серия (тип) крановых распределителей.
- 2 — количество рабочих позиций (в данном случае две).
- 1 — исполнение с фланцевым присоединением для внутренней установки.
- 50МПа — номинальное рабочее давление в мегапаскалях.
Полный код модели для заказа: Г71-21-50.
Габаритные и присоединительные размеры
Точное знание габаритов и размеров присоединения необходимо для корректного монтажа устройства в гидросистему. Основные размеры следующие:

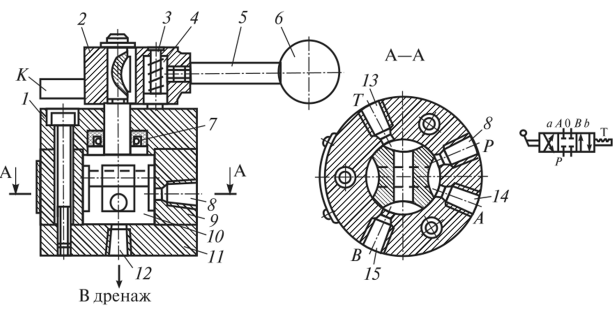

Чертеж фланца и габаритных размеров гидрораспределителя Г71-21 (вид сверху и сбоку).
| Наименование размера | Значение, мм |
|---|
| Габариты (Д×Ш×В) | 100×100×158 |
| Диаметр посадочного фланца | 80 |
| Межосевое расстояние крепежных отверстий | 65 |
| Диаметр крепежных отверстий | 6.5 |
Данная геометрия обеспечивает совместимость с большинством отечественных и многих импортных гидрокомпонентов.
Запчасти и ремкомплекты
Для проведения технического обслуживания и ремонта гидрораспределителя доступны оригинальные ремкомплекты и запасные части от бренда Гидротех. Чаще всего, при длительной эксплуатации, требуют замены следующие элементы:
| Наименование запчасти / ремкомплекта | Назначение |
|---|
| Ремкомплект Г71-РК (уплотнения) | Комплект манжет и уплотнительных колец для восстановления герметичности. |
| Поворотная пробка (золотник) | Основной рабочий орган, подверженный износу. |
| Рукоятка переключения | При механическом повреждении. |
| Втулка вала рукоятки | Восстановление легкости хода. |
| Пружина фиксатора | Для восстановления четкой фиксации позиций. |
Использование оригинальных ремкомплектов гарантирует восстановление заводских характеристик и продлевает срок службы устройства.
Примеры оформления заказа
Для упрощения процесса заказа ниже приведены примеры формулировок, адаптированные под конкретное оборудование:
- Для замены в гидросистеме экскаватора ЭО-3322Б: Гидрораспределитель Г71-21 (50МПа), код заказа Г71-21-50-01.
- Для комплектации пресса ПК-150: Комплект из 2 шт. гидрораспределителей Г71-21 (50МПа) с укороченной рукояткой, код Г71-21-50-R.
- Для работы в условиях высокой запыленности на горном комбайне: Гидрораспределитель Г71-21 (50МПа) в усиленном (пылевлагозащищенном) исполнении, код Г71-21-50-HD.
Чтобы получить точный расчет и оформить заказ, обратитесь к нашим специалистам через Контакты или воспользуйтесь формой обратной связи.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать нужную модификацию гидрораспределителя Г71-21 для моего оборудования в Казахстане?
Ответ: Ключевыми параметрами являются рабочее давление (до 50 МПа), тип присоединения (фланец) и номинальный расход (12,5 л/мин). Для правильного подбора необходимо знать параметры вашей гидросистемы. Наши инженеры в Актау готовы оказать консультационную помощь.
Вопрос: Каковы сроки поставки гидрораспределителя Г71-21 (50МПа) в мой город (например, в Караганду или Усть-Каменогорск)?
Ответ: склад в Костанае позволяет осуществить отгрузку в течение 24 часов после подтверждения заказа. Доставка по Казахстану (в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города) осуществляется надежными транспортными компаниями. Сроки доставки зависят от удаленности региона.
Вопрос: Совместим ли гидрораспределитель Г71-21 с системами, где используются индустриальные масла ИГП или аналоги?
Ответ: Да, полностью. Модель рассчитана на работу с минеральными маслами вязкостью 10-200 сСт, к которым относятся ИГП и другие распространенные в Казахстане гидравлические жидкости. Для специальных сред (например, биоразлагаемых) рекомендуется заказ модификации с уплотнениями из EPDM.
Вопрос: Что делать, если после установки гидрораспределителя наблюдается повышенное усилие на рукоятке или подтекание?
Ответ: Усилие не должно превышать 30 Н. Проверьте затяжку фланцевых соединений рекомендованным моментом 18-20 Н·м и чистоту рабочей жидкости. Подтекание чаще всего связано с износом уплотнений — требуется замена ремкомплекта Г71-РК.
Поставки по Казахстану и СНГ
Бренд Гидротех, представленный поставщиком из Костаная, обеспечивает бесперебойные поставки гидрораспределителя Г71-21 (50МПа) и других гидравлических компонентов по всему Казахстану и странам СНГ. Мы понимаем специфику работы казахстанских предприятий и предлагаем не только качественную продукцию, соответствующую ГОСТ, но и полное сервисное сопровождение. Все изделия проходят обязательные гидравлические испытания на давление до 60 МПа. Доставка осуществляется в города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие регионы и страны СНГ. Ваш надежный партнер в гидравлике — Гидротех!
