Гидропанель ВШПГ-35

Описание и назначение гидропанели ВШПГ-35

Гидропанель ВШПГ-35 представляет собой компактный и надежный гидравлический узел, спроектированный для эффективного управления движением стола. Она обеспечивает плавное возвратно-поступательное перемещение с возможностью тонкой регулировки скорости, что является критически важным для таких операций, как шлифование, хонингование и заточка. Основное назначение гидропанели ВШПГ-35 – создание управляемого гидравлического контура внутри станочного оборудования. Она отвечает за пуск, остановку и непрерывное движение рабочего стола, обеспечивая при этом бесступенчатую регулировку скорости в широком диапазоне от 1 до 20 метров в минуту. Установка данной гидропанели ВШПГ-35 производится внутри нижней части крестового суппорта станка, что позволяет рационально использовать пространство и обеспечивает надежную защиту гидрокомпонентов.

Технические особенности и принцип работы

В основе работы гидропанели ВШПГ-35 лежит принцип дроссельного регулирования скорости движения гидроцилиндра, управляющего перемещением стола. Установленные на панели дроссели (позиции 2, 3, 5 и 6 на чертеже) позволяют точно регулировать расход рабочей жидкости, тем самым контролируя скорость хода поршня цилиндра и, соответственно, стола станка. Обратные клапаны (позиции 1 и 4) обеспечивают движение жидкости только в заданном направлении, предотвращая нежелательные гидравлические удары и обеспечивая стабильность работы системы при реверсе. Таким образом, гидропанель ВШПГ-35 не только задает движение, но и отвечает за плавное ускорение, паузу в момент смены направления и равномерную скорость обработки детали. Номинальное рабочее давление в системе достигает 25 МПа, а номинальный пропускаемый поток составляет 32 литра в минуту.

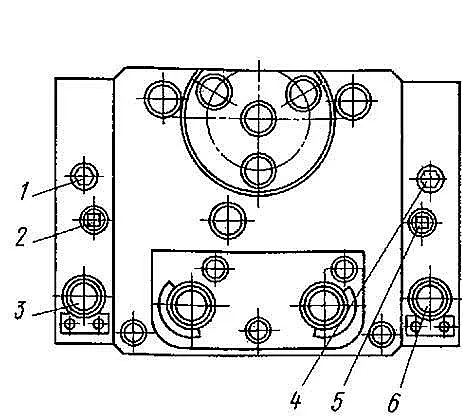

Рисунок 1. Конструктивная схема гидропанели ВШПГ-35: позиции 1 и 4 – обратные клапаны; позиции 2, 3, 5, 6 – регулируемые дроссели.

Инженер спрашивает у коллеги: "Как у тебя с гидропанелью ВШПГ-35 дела?" – "Табысы бар, бесступенчатый!" (Игра слов: "бесступенчатый" в гидравлике и табыс – успех, доход в каз. языке).

Технические характеристики гидропанели ВШПГ-35

Габаритные размеры и масса

Конструкция гидропанели ВШПГ-35 отличается компактностью, что облегчает её интеграцию в станочное оборудование. Точные габариты и вес могут варьироваться в зависимости от модификации и года выпуска. Для точного расчета места установки и грузоподъемности креплений рекомендуется запрашивать актуальные чертежи у поставщика, компании Гидротех. В общем случае масса изделия составляет порядка 8-12 кг.

Область применения и совместимое оборудование

Гидропанель ВШПГ-35 разработана специально для металлообрабатывающих станков, где требуется высокая точность и плавность хода рабочего органа. Её основная сфера применения:

Шлифовальные станки: Для круглошлифовальных, плоскошлифовальных и внутришлифовальных станков, где гидропанель ВШПГ-35 обеспечивает плавное и точное движение стола с заготовкой.

Хонинговальные станки: Обеспечивает возвратно-поступательное движение хонинговальной головки, критически важное для создания заданной шероховатости поверхности.

Заточные станки: Используется для подачи инструмента (например, круга) при заточке режущего инструментария.

Другое гидрофицированное оборудование: Может применяться в различных гидравлических машинах и стендах, требующих аналогичного типа управления цилиндрами двойного действия.

Данная гидропанель ВШПГ-35 является заменяемым узлом для многих моделей станков советского и постсоветского производства, а также может быть интегрирована в новые разработки.

Температурный режим и срок службы

Надежная работа гидропанели ВШПГ-35 гарантирована в диапазоне температур рабочей жидкости от +20°C до +60°C. Важно использовать рекомендованные типы гидравлических масел и поддерживать их чистоту для предотвращения износа дросселей и клапанов. Срок службы изделия при правильной эксплуатации, своевременном обслуживании и использовании качественной рабочей среды составляет не менее 8-10 лет. Ресурс напрямую зависит от соблюдения требований по фильтрации масла и отсутствию перегрузок по давлению.

Расшифровка условного обозначения и ремонтопригодность

Условное обозначение ВШПГ-35 можно расшифровать следующим образом: В – возвратно-поступательного движения, Ш – шлифовального станка, ПГ – панель гидравлическая, 35 – условный номер исполнения или разработки.

Панель обладает высокой ремонтопригодностью. Наиболее подверженными износу элементами являются уплотнительные манжеты обратных клапанов и регулировочные узлы дросселей. Компания Гидротех поставляет сменные ремкомплекты, в которые, как правило, входят:

Пример оформления заказа и доставка

Для заказа гидропанели ВШПГ-35, уточнения цены и сроков поставки свяжитесь с менеджерами компании Гидротех через Контакты или воспользуйтесь формой заказа на сайте. В заявке укажите модель станка, для которого требуется узел, желаемый срок поставки и город доставки. Мы осуществляем оперативную доставку по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Опытные специалисты Гидротех помогут подобрать совместимую модель и проконсультируют по вопросам установки.

Заказать гидропанель ВШПГ-35 можно здесь.

Гидропанель ВШПГ-35 от казахстанского поставщика Гидротех

Выбирая гидропанель ВШПГ-35, вы выбираете надежный гидравлический компонент для модернизации и ремонта станочного парка. Компания Гидротех, являясь прямым поставщиком и экспертом в области гидравлики в регионе, гарантирует техническую поддержку, наличие оригинальных запчастей и быструю логистику из Костаная в любой город Казахстана. Наша продукция отвечает требованиям промышленной безопасности и обеспечивает длительный, бесперебойный цикл работы вашего оборудования.
