Указатель потока УП 16

Указатель потока УП-16 – это простое, но крайне надёжное гидравлическое устройство, предназначенное для оперативного визуального контроля наличия и примерной интенсивности потока рабочей жидкости в напорных линиях систем смазки или гидравлики. Его конструкция проверена десятилетиями эксплуатации в условиях казахстанских промышленных предприятий.

Описание и назначение указателя потока УП-16

Основное назначение указателя потока УП-16 – это непрерывный визуальный мониторинг прохождения рабочей среды (минерального масла) в гидравлических и смазочных системах станков, прессов, экскаваторов и другого промышленного оборудования. Установка указателя потока УП-16 в разрыв трубопровода позволяет оператору или механику мгновенно убедиться в функционировании насоса, отсутствии засоров в линии и нормальной подаче смазки к узлам трения.

Конструкция устройства максимально проста, что и обеспечивает его высочайшую надёжность. Корпус выполнен литым из металла, имеет центральную цилиндрическую часть с двумя патрубками для подключения. Патрубки оснащены шестигранником под ключ для удобства монтажа на резьбу. В цилиндрической полости расположен подпружиненный флажок-указатель, а с двух сторон корпуса установлены смотровые иллюминаторы со стёклами, закреплёнными прижимными кольцами.

Иллюминаторы позволяют наблюдать за положением флажка: при наличии потока масла давление жидкости отклоняет флажок от исходного положения. Чем выше расход и давление, тем на больший угол отклоняется указатель, что позволяет приблизительно оценить интенсивность потока, несмотря на отсутствие градуированной шкалы.

Монтер спрашивает у механизма: "Есть ли поток?" Механизм молчит. Монтер смотрит на указатель потока УП-16 и говорит: "Сам спросил, сам и ответил!".

Технические характеристики УП-16

Указатель потока УП-16 рассчитан на работу с минеральными маслами широкого спектра индустриальных и гидравлических марок. Ключевые параметры эксплуатации и габариты устройства представлены в таблице.

Рекомендуемые марки рабочей жидкости (масел)

• Гидравлическое масло ВНИИ НП-403 (ГОСТ 1572878)
• Индустриальные масла общего назначения: И-20А, И-30А, И-40А (ГОСТ 20799-75)
• Индустриальные масла ИГП-18, ИГП-30, ИГП-38, ИГП-49 (ТУ38-101410-78)

Принцип работы и особенности эксплуатации

Принцип работы указателя потока УП-16 основан на механическом воздействии потока жидкости на флажок-заслонку. При запуске насоса и появлении потока масла в линии, давление преодолевает сопротивление возвратной пружины и отклоняет флажок. Степень его отклонения визуально наблюдается через смотровое стекло и косвенно указывает на величину расхода. При остановке потока пружина возвращает флажок в исходное вертикальное положение, сигнализируя об отсутствии движения жидкости.

Указатель потока УП-16 не является точным измерительным прибором-расходомером и не выдаёт электрических сигналов. Его задача – предоставить оперативную визуальную информацию о факте наличия потока и его примерной интенсивности. Это делает устройство незаменимым для базового контроля в системах, где не требуется высокая точность измерений, но важна надёжность и простота.

Габаритные размеры и масса

Вес и размеры устройства варьируются в зависимости от модификации (условного прохода). Для модели Указатель потока УП-16 характерны следующие параметры:

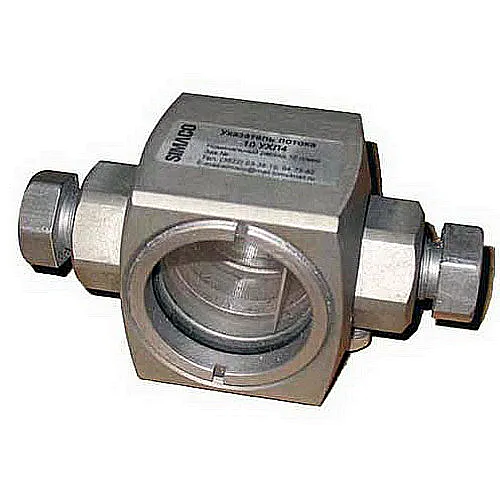

Фотография: указатель потока УП-16, модель с резьбовыми патрубками.

Схематичное изображение установки указателя потока УП-16 в разрыв трубопровода.

Область применения и совместимое оборудование

Указатель потока УП-16 находит широкое применение в различных отраслях промышленности Казахстана благодаря своей универсальности и надёжности. Основные сферы использования:

• Металлообрабатывающие станки: контроль подачи смазочно-охлаждающей жидкости (СОЖ) и гидравлического масла.
• Гидравлические системы прессов, экскаваторов, бульдозеров: визуальный мониторинг работы гидронасосов.
• Системы централизованной смазки на конвейерных линиях, в дробильно-размольном оборудовании.
• Нефтегазовое оборудование: контроль потоков смазочных материалов в вспомогательных системах.
• Энергетика: системы смазки турбин, насосов и других вращающихся механизмов.

Ремонт и обслуживание. Состав ремкомплекта

Конструкция указателя потока УП-16 практически не предполагает ремонта в полевых условиях. В случае выхода из строя рекомендуется замена устройства на новое. Однако, при необходимости возможна замена следующих изнашиваемых элементов, которые обычно входят в ремонтный комплект (при его наличии):

• Смотровое стекло (иллюминатор).
• Уплотнительные прокладки или кольца под прижимные крышки.
• Возвратная пружина флажка.
• Сам флажок-указатель (в редких случаях).

Наиболее частой "неисправностью" является загрязнение смотрового стекла, что ухудшает обзор. В этом случае требуется разборка и очистка.

Условное обозначение и пример заказа

Цифра в маркировке модели УП-16 напрямую указывает на диаметр условного прохода в миллиметрах. Таким образом, модель УП-16 имеет условный проход 16 мм.

Пример оформления заказа: Для заказа указателя потока УП-16 необходимо указать полное наименование модели (УП-16), а также тип присоединительной резьбы на патрубках (например, трубная резьба G½"). Также рекомендуется уточнять требуемую марку масла для проверки совместимости.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию указателя потока УП?

Ключевой параметр выбора – диаметр условного прохода (Dy), который должен соответствовать диаметру вашего трубопровода. Для трубопровода ~16 мм подходит модель Указатель потока УП-16. Также обратите внимание на тип резьбы на патрубках устройства.

Какие сроки поставки указателя потока УП-16 в города Казахстана?

Поставка осуществляется со склада в Костанае. В города Алматы, Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск доставка обычно занимает 3-7 рабочих дней в зависимости от выбранного транспортной компании.

Можно ли использовать указатель потока УП-16 с другими жидкостями, кроме минеральных масел?

Нет, конструкция и материалы рассчитаны строго на минеральные масла указанной вязкости. Использование с водой, эмульсиями, синтетическими жидкостями или агрессивными средами не рекомендуется и может привести к повреждению уплотнений и коррозии.

Какой срок службы у указателя потока УП-16?

При соблюдении условий эксплуатации (рабочая среда, давление, температурный режим) срок службы устройства составляет несколько лет. Наиболее уязвимыми элементами являются уплотнительные кольца и смотровое стекло, которые могут потребовать замены при длительной эксплуатации.

Доставка по Казахстану и СНГ от Гидротех

Компания Гидротех является прямым поставщиком гидравлического оборудования в Казахстане и осуществляет оперативные поставки указателя потока УП-16 и других компонентов по всей территории страны. Мы доставляем оборудование в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города Казахстана и страны СНГ. Весь ассортимент проходит контроль качества перед отправкой.

Вы можете выбрать указатель потока УП-16 для вашего предприятия с уверенностью в его надёжности. Для оформления заказа, получения актуальной цены или консультации по подбору оборудования свяжитесь с нами через форму на сайте или по контактам, указанным в разделе Контакты.
