Указатель потока УП 25 представляет собой простое и эффективное устройство для визуального контроля наличия и примерной интенсивности потока чистых минеральных масел в гидравлических и смазочных системах. Этот прибор является незаменимым элементом для операторов и инженеров, которым требуется быстро оценить работу насосов, циркуляцию смазки или функционирование гидравлических контуров без сложных измерительных приборов. Несмотря на простоту конструкции, указатель потока жидкости УП-25 обеспечивает высокую надёжность и долгий срок службы в условиях промышленной эксплуатации.
Назначение и область применения устройства
Основное назначение указателя потока УП 25 – визуальный мониторинг прохождения рабочей жидкости. Он устанавливается непосредственно в разрыв напорной магистрали, позволяя оператору убедиться в запуске насоса, наличии циркуляции или вовремя заметить её прекращение. Его используют в системах смазки станков, гидравлических приводах прессов, металлообрабатывающего оборудования, в технологических линиях по переработке сырья, а также в качестве элемента контроля на насосных станциях. Данный указатель потока жидкости особенно востребован в таких промышленных центрах Казахстана, как Актау, Караганда и Усть-Каменогорск, где работает множество предприятий тяжёлой индустрии.
Устройство и принцип работы указателя потока
Конструкция указателя потока УП 25 отличается простотой и ремонтопригодностью. Металлический литой корпус имеет цилиндрическую центральную полость и два патрубка с резьбой для врезки в трубопровод. С двух сторон цилиндрическая часть закрывается смотровыми иллюминаторами из прочного стекла, закреплёнными прижимными кольцами. Внутри корпуса, на оси, установлен специальный флажок-указатель, возвращаемый в исходное положение пружиной.
Принцип работы основан на непосредственном воздействии потока жидкости на флажок. Когда насос запускается и рабочая среда (масло) начинает движение по трубе, её давление и кинетическая энергия воздействуют на флажок внутри указателя потока УП-25, отклоняя его. Угол отклонения визуально указывает на наличие и примерную интенсивность потока. Как только подача масла прекращается, пружина возвращает флажок в исходное вертикальное положение, что является сигналом об остановке системы. Таким образом, контроль осуществляется быстро и наглядно.
Приходит как-то инженер на завод и спрашивает у слесаря: «Почему у тебя на новом гидравлическом прессе указатель потока УП 25 вообще не шевелится?» А тот в ответ: «Да я для надёжности его на «суперклей» приклеил, чтобы флажок не болтался!»
Основные технические характеристики и параметры
Цифра «25» в модели Указатель потока УП 25 обозначает диаметр условного прохода (Ду) в миллиметрах. Это унифицированный параметр, упрощающий подбор устройства под существующие трубопроводы.
| Характеристика |
Значение для УП-25 |
Примечание |
| Рабочее давление, кгс/см² |
4 |
Максимальное в рабочем режиме |
| Пробное давление, кгс/см² |
6 |
Давление для гидроиспытаний |
| Диапазон температур рабочей среды, °C |
+10 ... +50 |
Рекомендованный |
| Тип рабочей среды |
Минеральные масла |
Вязкость 10–400 сСт |
| Присоединительные размеры (резьба) |
Под Ду 25 мм |
Патрубки под ключ |
| Масса (без масла), кг, не более |
1.3 |
Компактное лёгкое изделие |
Типы и диапазоны моделей УП
| Обозначение |
Условный проход (Ду), мм |
Рабочее давление, кгс/см² |
Масса, кг |
| УП-10 |
10 |
4 |
0.8 |
| УП-15 (УП-16) |
15 (16) |
0.8 |
| УП-20 |
20 |
1.3 |
| УП-25 (ключевая модель) |
25 |
1.3 |
| Все модели рассчитаны на пробное давление 6 кгс/см². |
Габаритные размеры и вес
Указатель потока жидкости УП-25 имеет компактные размеры, определяемые длиной патрубков и диаметром цилиндрической камеры. Масса устройства без масла не превышает 1,3 килограмма, что облегчает монтаж и обслуживание. Код ТН ВЭД для данного вида продукции обычно относится к группе 8413 «Насосы для жидкостей» или 8481 «Арматура трубопроводная». Точный код уточняйте у специалистов поставщика.
| Параметр |
Указатель потока УП 25 |
| Габаритная длина (с патрубками), мм |
~ 120-150 (условно) |
| Диаметр цилиндрической части, мм |
~ 60-80 (условно) |
| Высота/ширина по патрубкам, мм |
Зависит от конфигурации |
| Масса, кг, не более |
1.3 |

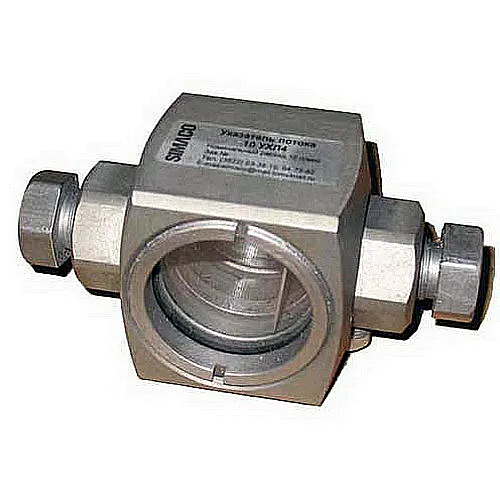

Внешний вид указателя потока УП 25 с резьбовыми патрубками.
Вид через смотровое стекло на флажок указателя потока.
Требования к рабочей среде и эксплуатация
Указатель потока УП 25 предназначен для работы с чистыми минеральными маслами без абразивных примесей. Диапазон кинематической вязкости жидкости должен составлять от 10 до 400 сантистоксов (сСт) при температуре от +10°C до +50°C. Для достижения заявленного срока службы, который при соблюдении условий может составлять несколько лет, рекомендуется использовать масла, соответствующие следующим стандартам:
- Гидравлическое масло ВНИИ НП-403 по ГОСТ 1572878.
- Индустриальные масла общего назначения: И-20А, И-30А, И-40А по ГОСТ 20799-75.
- Индустриальные масла ИГП-18, ИГП-30, ИГП-38, ИГП-49 по ТУ38-101410-78.
Запрещено использование с водомасляными эмульсиями, агрессивными химическими средами или жидкостями с твёрдыми частицами. Нарушение температурного режима или применение несоответствующей рабочей среды может привести к заклиниванию флажка, разрушению уплотнений или смотрового стекла.
Состав ремонтного комплекта и запасные части
Конструкция указателя потока УП 25 позволяет проводить его обслуживание. Чаще всего замене подлежат уплотнительные элементы и смотровые стёкла иллюминаторов. В случае износа или поломки также может потребоваться замена пружины или самого флажка-указателя.
| Наименование запчасти / ремкомплекта |
Назначение |
Частота замены |
| Комплект прокладок (уплотнений) |
Герметизация иллюминаторов и патрубков |
При разборке или при появлении течи |
| Смотровое стекло (иллюминатор) |
Для визуального контроля, возможны сколы |
При повреждении или помутнении |
| Прижимное кольцо |
Фиксация стекла |
Вместе со стеклом или при деформации |
| Флажок с осью |
Основной индикаторный элемент |
В случае деформации или износа |
| Возвратная пружина |
Возврат флажка в исходное положение |
При потере упругости |
Пример оформления заказа и обозначения
При заказе достаточно указать модель устройства: Указатель потока УП-25. Для получения коммерческого предложения, уточнения наличия или сроков поставки вы можете оставить заявку на нашем сайте или связаться с менеджерами через раздел Контакты. Поставка осуществляется как под конкретный проект, так и со склада.
Условия доставки по Казахстану и странам СНГ
Компания «Гидротех» осуществляет поставки промышленной арматуры, включая указатель потока УП 25, во все регионы Казахстана. Доставка доступна в города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Актау, откуда ведёт деятельность наш поставщик. Мы также организуем отправку в страны СНГ. Сроки и условия доставки согласовываются индивидуально и зависят от выбранного транспорта и удалённости региона.
Выбирая продукцию под брендом «Гидротех», вы получаете качественное оборудование, адаптированное к требованиям казахстанского рынка и условиям эксплуатации на местных предприятиях. Наши специалисты готовы помочь с подбором, консультацией по монтажу и дальнейшим обслуживанием устройств.
