Описание и назначение пневмодросселя П-ДГ 06-2
Пневмодроссель с глушителем П-ДГ 06-2 представляет собой универсальный пневматический компонент, играющий ключевую роль в системах управления сжатым воздухом. Его основное назначение — точное регулирование расхода газа и эффективное снижение уровня акустического шума при его сбросе в атмосферу. Этот прибор незаменим везде, где требуется плавное и контролируемое изменение скорости работы пневмоцилиндров, пневмомоторов или другого оборудования, а также важно соблюдение норм по шуму на производстве. Установка пневмодросселя с глушителем П-ДГ 06-2 позволяет не только оптимизировать технологический процесс, но и создать более комфортные условия труда.
Казакша: Пневмодроссель П-ДГ 06-2 — бұл қысылған ауа ағынын дәл реттеу және шу деңгейін азайту үшін арналған пневматикалық құрылғы. Өндірісте, автоматтандырылған жүйелерде және барлық пневматикалық басқару жүйелерінде кеңінен қолданылады.
Технические параметры и характеристики
Технические характеристики пневмодросселя с глушителем П-ДГ 06-2 обеспечивают его надежную работу в широком спектре условий. Устройство рассчитано на эксплуатацию в умеренном и холодном климате (исполнение УХЛ4), что идеально подходит для регионов Казахстана с резко континентальным климатом. Его надежная конструкция гарантирует долгий срок службы даже при интенсивной эксплуатации.
| Параметр | Значение | Единица измерения |
|---|
| Рабочее давление | 1,0 | МПа (10 кгс/см²) |
| Условный проход (Dy) | 6 | мм |
| Диапазон рабочих температур | -40 до +60 | °C |
| Тип рабочей среды | Сжатый воздух, инертные газы | — |
| Пропускная способность (Kv) | 1,2 | м³/ч |
| Присоединительные размеры | К1/4" или М12х1,5 | — |
| Масса | 0,035 | кг |
| Снижение уровня звука | 15 | дБА |
Технический чертеж пневмодросселя П-ДГ 06-2 со всеми габаритными размерами и типами резьбовых присоединений.
Конструкция и принцип работы
Пневмодроссель с глушителем П-ДГ 06-2 работает по принципу дросселирования потока воздуха. Его сердцевиной является регулировочный винт с коническим наконечником. При вращении винта этот наконечник перемещается, изменяя площадь проходного сечения для воздуха в корпусе устройства. Таким образом, оператор может плавно и точно настраивать расход от минимального до максимального значения. Для фиксации настроек используется стопорная гайка.
Вторая функция устройства — глушение. Отработанный воздух, проходя через специальный металлокерамический стакан с пористой структурой, теряет скорость и энергию. Его турбулентность снижается, что приводит к значительному уменьшению шума на выходе. Именно поэтому пневмодроссель с глушителем П-ДГ 06-2 так востребован на производствах, где уровень шума является критическим параметром.

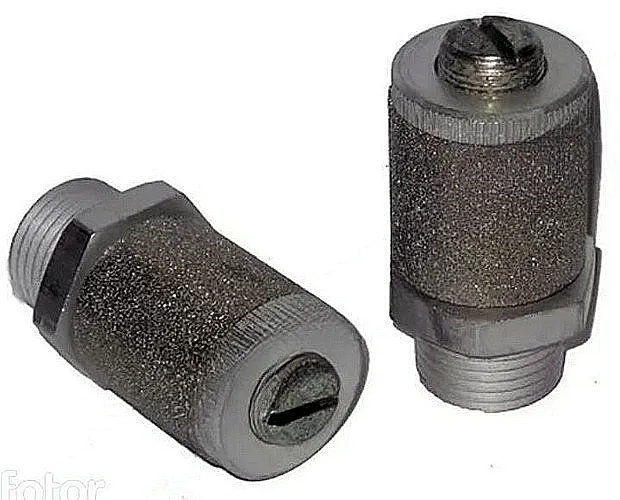

Внешний вид пневмодросселя П-ДГ 06-2 УХЛ4 с конической резьбой.
Габаритные и присоединительные размеры
| Параметр | Обозначение | Значение, мм |
|---|
| Условный проход | Dy | 6 |
| Размер "под ключ" | S | 17 |
| Диаметр корпуса | D | 19 |
| Полная длина | L | 36 |
| Присоединительная резьба | d | М12х1,5 или К1/4" |
Благодаря компактным размерам, установка пневмодросселя с глушителем П-ДГ 06-2 возможна даже в условиях ограниченного пространства пневмосистемы.
Ключевые сферы применения оборудования
Многофункциональный пневмодроссель П-ДГ 06-2 находит применение в самых разных отраслях промышленности Казахстана:
Нефтегазовый сектор: Управление пневмоприводами задвижек, регуляторов и аварийно-защитной арматуры на месторождениях.
Машиностроение и металлообработка: Регулировка скорости движения пневмоцилиндров в станках, прессах, роботизированных линиях.
Пищевая и фармацевтическая промышленность: Контроль параметров воздуха в системах упаковки, транспортировки и дозирования.
Энергетика и коммунальное хозяйство: Использование в системах управления пневматическими клапанами и заслонками.
Химические производства: Точное дозирование газовых потоков в технологических процессах.
Инженер-механик показывает стажеру цех и спрашивает: «Видишь, как плавно и тихо работает наша линия?». Тот кивает: «Да, почти не слышно!». «Это все благодаря нашим главным „тихоням“ — пневмодросселям с глушителем П-ДГ 06-2. Они не только воздух пропускают, но и языки наши на работе держат!»
Расшифровка условного обозначения модели
| Код в обозначении | Расшифровка |
|---|
| П-ДГ | Пневмодроссель с Глушителем |
| 06 | Условный проход 6 мм |
| 2 | Вид присоединения: коническая резьба К1/4" (исполнение «1» — метрическая резьба М12х1,5) |
| УХЛ4 | Климатическое исполнение для умеренного и холодного климата, категория размещения 4 |
Понимание маркировки помогает правильно выбрать нужный пневмодроссель с глушителем П-ДГ 06-2 для конкретной задачи.
Примеры корректного оформления заказа
Для заказа необходимо указать полное и точное обозначение требуемой модели:
Пример 1: Стандартное исполнение с конической резьбой для умеренного климата:
Пневмодроссель с глушителем П-ДГ 06-2 УХЛ4.
Пример 2: Исполнение с метрической присоединительной резьбой:
Пневмодроссель с глушителем П-ДГ 06-1 УХЛ4.
Пример 3: Заказ партии для модернизации линии:
Пневмодроссель с глушителем П-ДГ 06-2 УХЛ4 — 10 шт.
Оформить заказ или проконсультироваться можно через наш сайт — https://gidro777.kz/ или воспользовавшись формой обратной связи.
Температурный режим и ресурс
Пневмодроссель с глушителем П-ДГ 06-2 рассчитан на продолжительную работу в широком диапазоне температур от -40 °C до +60 °C. Это делает его незаменимым для предприятий Казахстана, где перепады температур могут быть существенными. Срок службы устройства при соблюдении условий эксплуатации (использование чистого осушенного воздуха, отсутствие механических повреждений) превышает 10 лет.
Ремкомплект и часто заменяемые детали
Для поддержания работоспособности пневмодросселя П-ДГ 06-2 рекомендуется иметь в запасе следующие расходные элементы.
| Деталь | Назначение | Причина возможного износа |
|---|
| Регулировочный винт | Основной элемент регулировки расхода | Механический износ конусной части, неправильная регулировка |
| Уплотнительные кольца | Обеспечение герметичности соединений | Потеря эластичности из-за температуры, давления, времени |
| Металлокерамический стакан глушителя | Снижение уровня шума | Загрязнение, забивание пор пылью или масляным аэрозолем |
| Гайка крепления стакана | Фиксация элементов конструкции | Ослабление из-за вибраций и динамических нагрузок |
Своевременная замена этих деталей продлевает жизнь всему устройству.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать пневмодроссель с глушителем П-ДГ 06-2 под мои задачи?
Выбор зависит от двух основных параметров: требуемого расхода воздуха и типа присоединительной резьбы на вашем оборудовании. Модель П-ДГ 06-2 рассчитана на расход до 1,2 м³/ч. Если ваш расход выше, необходима модель с большим условным проходом. Также важно определить тип резьбы на вашем присоединительном узле: коническая (К1/4") или метрическая (М12х1,5). Наши специалисты из Актау готовы помочь вам с подбором.
Каковы сроки поставки и условия доставки по Казахстану?
Мы осуществляем быструю доставку со склада в Костанае. В города Мангистауской и Атырауской областей поставка занимает 1-3 дня. В Алматы, Астану, Шымкент, Караганду, Актобе, Тараз и Павлодар — 5-7 рабочих дней. В Усть-Каменогорск и другие отдаленные города — 7-10 дней. Также мы организуем поставки во все страны СНГ. Точные сроки и стоимость уточняйте при заказе.
Можно ли использовать пневмодроссель П-ДГ 06-2 с другими газами, кроме воздуха?
Да, согласно техническим характеристикам, пневмодроссель с глушителем П-ДГ 06-2 может работать с инертными газами (азот, аргон и т.п.) при условии, что их характеристики (чистота, влажность) соответствуют требованиям, предъявляемым к сжатому воздуху. Использование агрессивных или горючих газов не допускается.
Требуется ли техническое обслуживание устройства?
Для обеспечения длительного срока службы рекомендуется периодическая (раз в 6-12 месяцев) проверка. Она включает визуальный осмотр на предмет повреждений, контроль герметичности соединений и при необходимости очистку или замену металлокерамического стакана глушителя. Для стабильной работы крайне важно подавать на устройство очищенный и осушенный воздух.
Доставка по Казахстану и странам СНГ от Гидротех
Компания Гидротех, являющаяся ведущим поставщиком пневмооборудования в Казахстане, гарантирует оперативные поставки своей продукции. Мы гордимся тем, что наш пневмодроссель с глушителем П-ДГ 06-2 производится с учетом суровых условий эксплуатации в регионе и соответствует всем необходимым стандартам.
Основные преимущества сотрудничества с нами:
• Наличие на складе: Пневмодроссель П-ДГ 06-2 всегда в наличии на складе в Костанае.
• Полное соответствие: Качество продукции подтверждено сертификатами и многолетним опытом применения на казахстанских предприятиях.
• Экспертная поддержка: Наши инженеры помогут с подбором, установкой и решением нестандартных задач.
• Гибкая логистика: Мы обеспечиваем доставку не только по крупным городам (Алматы, Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск), но и в любой населенный пункт Казахстана и страны СНГ.
Выбирая пневмодроссель с глушителем П-ДГ 06-2 от казахстанского производителя Гидротех, вы инвестируете в надежность, эффективность и безопасность ваших технологических процессов.
