Описание и назначение пластинчатого смазочного насоса С12-5М-10
Насос С12-5М-10 – это высоконадежный пластинчатый смазочный агрегат, предназначенный для обеспечения бесперебойной работы систем централизованной смазки на разнообразном промышленном оборудовании. Его ключевая задача – стабильная подача минеральных масел к смазочным узлам станков, прессов, конвейеров и других машин. Благодаря модернизированной конструкции, насос С12-5М-10 демонстрирует отличную производительность при компактных габаритах, что особенно ценно в условиях ограниченного пространства и высоких нагрузок.
Основное преимущество насоса С12-5М-10 заключается в его способности обеспечивать точную дозировку смазочного материала при стабильном рабочем давлении 0,25 МПа. Конструкция с цилиндрической посадкой вала упрощает подключение и повышает надежность монтажа, что в целом увеличивает срок службы всей гидравлической системы. Именно поэтому выбор насоса С12-5М-10 часто становится оптимальным решением для предприятий, где критически важна стабильность давления без перепадов и пульсаций.
Вес, габариты и технические данные
Масса агрегата составляет 2,5 кг, что делает его транспортировку и установку простой задачей. Габаритные размеры насоса С12-5М-10 варьируются в зависимости от модификации, но базовая модель имеет размеры примерно 180×120×150 мм. Для удобства основные параметры сведены в таблицу ниже.
| Параметр | Значение |
|---|
| Вес (масса) | 2,5 кг |
| Рабочий объем | 10,0 см³ |
| Код ТН ВЭД | 8413.60.900 |
| Габаритные размеры (Д×Ш×В) | ~180×120×150 мм |
Устройство соответствует техническим условиям ТУ 2.053.1764-85 и готово к работе в самых требовательных промышленных условиях Казахстана.
Техник спрашивает у инженера: «Почему на все станки ставим насос С12-5М-10?». А тот отвечает: «Потому что он работает как шымкентский атлет – стабильно, мощно и без лишних слов!».
Технические характеристики и параметры
Для обеспечения оптимального подбора и совместимости с оборудованием важно знать все технические параметры насоса С12-5М-10. Ниже приведена подробная таблица его ключевых эксплуатационных характеристик.
| Параметр | Значение |
|---|
| Рабочий объем | 10,0 см³ |
| Номинальная подача (производительность) | 8,5 л/мин |
| Рабочее давление, МПа (номинальное / максимальное) | 0,25 / 0,4 |
| Частота вращения вала, об/мин (номинальная / максимальная / минимальная) | 1500 / 1500 / 480 |
| Масса | 2,5 кг |
| Диапазон температур рабочей среды | от -20°C до +60°C |
| Тип рабочей среды | Минеральные масла (индустриальные, веретенные, турбинные) |
| Присоединительные размеры | Согласно чертежу (цилиндрический вал) |
Принцип работы и температурный режим эксплуатации
Принцип действия насоса С12-5М-10 основан на пластинчатой (шиберной) схеме. Внутри корпуса вращается ротор с подвижными пластинами. Под действием центробежной силы пластины выдвигаются, плотно прилегая к внутренней поверхности статора и образуя замкнутые камеры переменного объема. Вращение вала (стандартно правое, по часовой стрелке) заставляет эти камеры перемещаться от зоны всасывания к зоне нагнетания, транспортируя масло.
Насос С12-5М-10 рассчитан на работу в широком температурном диапазоне: от -20°C до +60°C. Это позволяет использовать его как в отапливаемых цехах, так и в неотапливаемых помещениях в холодное время года. Срок службы агрегата при соблюдении рекомендаций по эксплуатации и использовании рекомендуемых масел превышает 15 000 моточасов.
Область применения и типовое оборудование
Насос С12-5М-10 нашел свое применение в самых разных отраслях промышленности. Его высокая надежность и стабильная производительность делают его идеальным выбором для следующих типов оборудования:
Металлообработка: токарные, фрезерные, сверлильные и шлифовальные станки для смазки направляющих, ходовых винтов и шпиндельных узлов.
Прессовое оборудование: гидравлические и механические прессы.
Конвейерные системы: роликовые и ленточные транспортеры для смазки подшипников.
Деревообработка: лесопильные рамы, фрезерные и шипорезные станки.
Прочее оборудование: прокатные станы, дробильное оборудование, смесители.
Таким образом, насос С12-5М-10 служит для подачи масла в системы смазки подшипников качения и скольжения, направляющих и других узлов трения.
Ремкомплект и наиболее изнашиваемые части
Для поддержания насоса С12-5М-10 в рабочем состоянии рекомендуется иметь в запасе ремкомплект. Чаще всего в замене нуждаются пластины (шиберы) и уплотнительные элементы.
| Наименование запчасти / компонента | Примечание |
|---|
| Пластины (шиберы) | Изнашиваются вследствие трения |
| Уплотнительные кольца (сальники) | Предотвращают утечки рабочей среды |
| Пружины пластин | Обеспечивают прижим пластин к статору |
| Подшипники вала | Подвержены механическому износу |
Приобрести оригинальные запчасти и ремкомплекты можно у официального поставщика – компании Гидротех.
Условное обозначение модели
Маркировка насоса С12-5М-10 имеет четкую структуру и позволяет точно определить его параметры:
С – смазочный насос.
12 – номер серии.
5 – обозначение модификации в серии.
М – модернизированная конструкция.
10 – рабочий объем насоса, выраженный в кубических сантиметрах (10 см³).
Таким образом, код модели однозначно указывает на тип, серию, вариант исполнения и ключевой параметр – производительность.
Габаритные и присоединительные размеры
Для корректного монтажа необходимо знать точные размеры агрегата. Ниже представлены изображения с основными размерами насоса С12-5М-10.

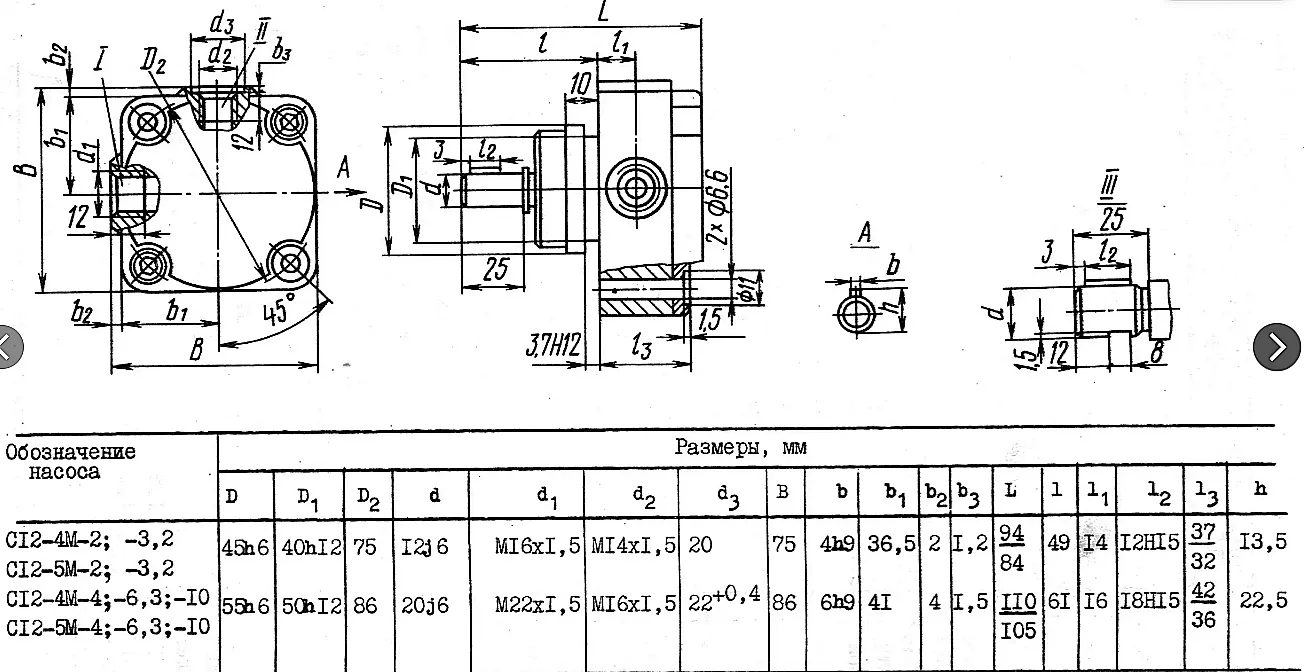

Чертеж габаритных размеров пластинчатого смазочного насоса С12-5М-10
Схема присоединительных размеров и монтажных отверстий насоса С12-5М-10
Примеры оформления заказа
Оформить заказ на насос С12-5М-10 очень просто. Достаточно связаться с нашими менеджерами по телефону или через форму обратной связи на сайте.
Пример 1: Для модернизации линии станков на предприятии в Караганде было заказано 8 единиц насоса С12-5М-10.
Пример 2: Завод в Павлодаре выбрал насос С12-5М-10 в качестве основного компонента для системы смазки новых прессов, оформив заказ на 15 штук.
Пример 3: Сервисная компания из Актобе закупила партию насосов С12-5М-10 для ремонтного фонда.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию насоса С12-5М-10 для моего станка?Ключевыми параметрами для выбора являются требуемая производительность (подача, л/мин) и рабочее давление в вашей системе смазки. Насос С12-5М-10 имеет номинальную подачу 8,5 л/мин при давлении 0,25 МПа. Сверьте эти данные с паспортом вашего оборудования. При затруднениях наши инженеры готовы оказать консультацию.
Какие сроки поставки насоса С12-5М-10 в города Казахстана?При наличии на складе в Костанае, отгрузка осуществляется в день заказа. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 2 до 5 рабочих дней в зависимости от удаленности. В страны СНГ поставка организуется индивидуально.
Каковы условия эксплуатации и какие масла рекомендуется использовать?Насос С12-5М-10 предназначен для работы с минеральными маслами (индустриальные И-40А, турбинные и т.п.) в диапазоне температур от -20°C до +60°C. Важно обеспечить чистоту масла, используя соответствующие фильтры, и соблюдать рекомендованную частоту вращения вала.
Совместим ли насос С12-5М-10 с импортным оборудованием и старыми советскими станками?Да, насос С12-5М-10 является прямым или универсальным аналогом для многих смазочных насосов, устанавливавшихся на станки советского и постсоветского производства. Присоединительные размеры и рабочие параметры стандартизированы. Для точного подтверждения совместимости предоставьте модель вашего станка или маркировку старого насоса.
Доставка и гарантия от казахстанского поставщика
Компания Гидротех, являясь официальным поставщиком на рынке Казахстана, гарантирует поставку оригинального и качественного оборудования. Мы осуществляем быструю доставку насоса С12-5М-10 во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Отгрузка производится со склада в Костанае. На весь товар предоставляется гарантия 18 месяцев, подтверждающая надежность и соответствие техническим стандартам. Для заказа обращайтесь в раздел Контакты.
