Эффективная и бесперебойная смазка узлов трения – залог долговечности и высокой производительности промышленного оборудования. Насос С12-4М-6,3 является надежным решением для организации таких систем. Этот модернизированный пластинчатый агрегат разработан для создания стабильного потока минерального масла и нашёл широкое применение в станкостроении, металлургии и других отраслях промышленности.
Назначение и сфера применения насоса С12-4М-6,3
Насос С12-4М-6,3 предназначен для подачи минеральных масел в системы смазки однократного действия. Его ключевая задача – обеспечить непрерывную подачу смазочного материала под необходимым давлением к ответственным узлам станков и механизмов. Благодаря реверсивному направлению вращения вала, данный агрегат может интегрироваться в сложные технологические схемы. Основная область применения насоса С12-4М-6,3 включает системы смазки металлорежущих станков (токарных, фрезерных, шлифовальных), кузнечно-прессового оборудования, конвейерных линий, дробильных установок и сельскохозяйственной техники.
На изображении представлен насос С12-4М-6,3 с указанием всех габаритных размеров для точного монтажа.
Основные параметры и код ТН ВЭД
Насос С12-4М-6,3 характеризуется номинальным рабочим давлением на выходе 0,25 МПа с возможностью кратковременного повышения до 0,4 МПа. Его номинальная производительность составляет 6,6 литра в минуту при частоте вращения вала 1500 об/мин. Рабочий объем агрегата равен 6,3 см³. Устройство выполнено в климатическом исполнении УХЛ4, что позволяет эксплуатировать его в условиях умеренного и холодного климата Казахстана, от Астаны до Усть-Каменогорска. Код ТН ВЭД для данной продукции: 8413.60.900.
| Параметр | Значение |
|---|
| Габаритные размеры (ДхШхВ), мм | 180 × 120 × 150 |
| Масса, кг | 2,8 |
| Код ТН ВЭД | 8413.60.900 |
— Бір инженер насос С12-4М-6,3 осыны таңдап алып, оның неге осылай істейтінін сұрады. Жауабы: «Ол өз сұйықтығын (майын) ешқашан жоғалтпайды!»
Детальные технические характеристики
Для правильного выбора и интеграции насоса С12-4М-6,3 в производственную линию важно понимать его ключевые эксплуатационные характеристики, такие как давление, диапазон рабочих температур и требования к рабочей среде.
| Параметр | Величина для модели С12-4М-6,3 |
|---|
| Рабочее давление, номинальное / максимальное, МПа | 0,25 / 0,4 |
| Температурный диапазон эксплуатации, °C | от -40 до +60 |
| Тип рабочей среды | Минеральные масла (ИГП-38, ИГП-68, ИГП-100) |
| Рабочий объем, см³ | 6,3 |
| Номинальная подача (производительность), л/мин | 6,6 |
| Частота вращения вала, об/мин | 480 – 1500 |
| Номинальная мощность потребления, кВт | 0,12 |
| Допустимое количество реверсов в минуту | 4 |
| Масса, кг | 2,8 |
Принцип действия и конструктивные особенности
Насос С12-4М-6,3 работает по принципу пластинчатого насоса однократного действия. Вращение вала приводит в движение ротор с подвижными пластинами. Под действием центробежной силы пластины выдвигаются, прижимаясь к внутренней поверхности статора, и образуют герметичные камеры переменного объема. При вращении объем камеры увеличивается на стороне всасывания, создавая разрежение и затягивая масло из питающей магистрали. Затем, перемещаясь к зоне нагнетания, камера уменьшается в объеме, выталкивая масло под давлением в выходной патрубок. Ключевым преимуществом модели С12-4М-6,3 является реверсивность – возможность работы при вращении вала в обе стороны, что упрощает его подключение и интеграцию.

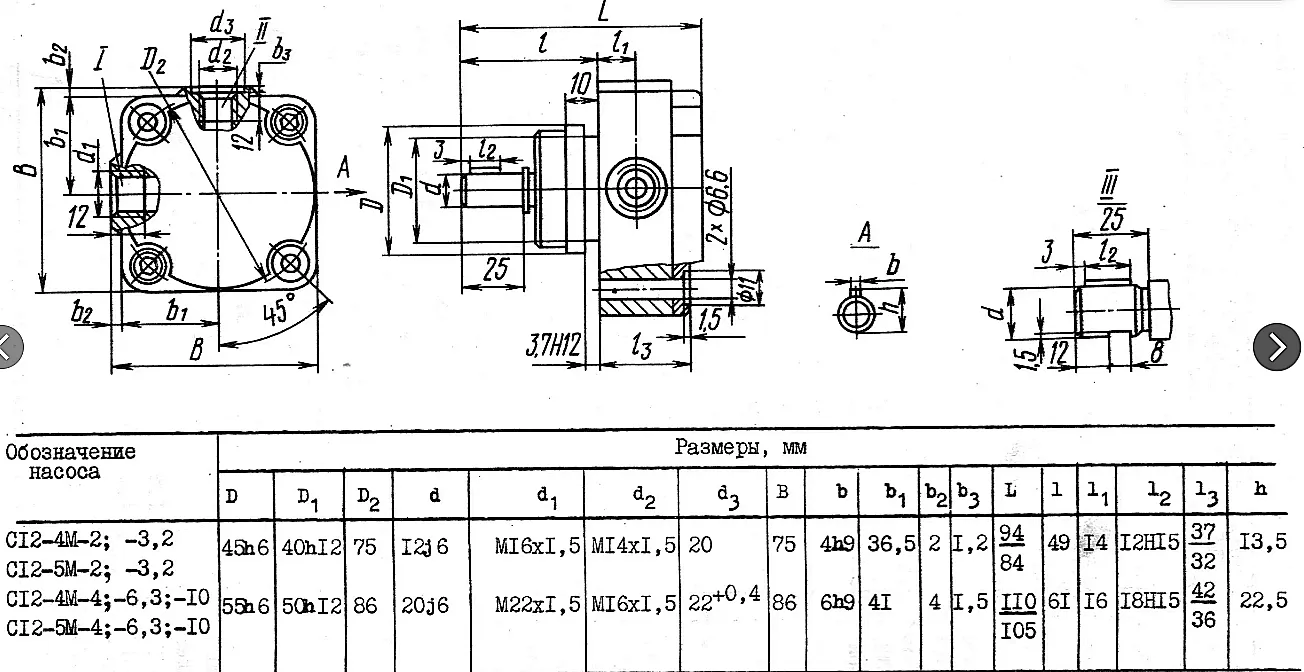

Схема присоединительных размеров и патрубков насоса С12-4М-6,3 для правильного монтажа.
Температурный режим, срок службы и обслуживание
Эксплуатация насоса С12-4М-6,3 допустима в широком диапазоне температур окружающей среды и рабочей жидкости: от -40°C до +60°C. Это позволяет использовать его в неотапливаемых цехах и в условиях казахстанской зимы. Расчетный срок службы агрегата при соблюдении условий эксплуатации и регулярном техническом обслуживании составляет не менее 5 лет. Конструкция насоса С12-4М-6,3 обеспечивает устойчивость к гидроударам и вибрациям, характерным для тяжелой промышленности.
Расшифровка условного обозначения и перечень запчастей
Маркировка агрегата расшифровывается следующим образом: С – смазочный, 12 – диаметр ротора в условных единицах, 4М – модернизированная конструкция (четвертая модификация), 6,3 – рабочий объем в кубических сантиметрах. Условное обозначение по техническим условиям: С12-4М-6,3 ТУ 2.053.1764-85.
Наиболее подверженными износу в процессе эксплуатации насоса С12-4М-6,3 являются пластины (шиберы), уплотнения вала и подшипники. Ремонтный комплект, как правило, включает в себя:
| Наименование запчасти | Назначение |
|---|
| Комплект пластин (шиберов) | Основной рабочий элемент, создающий камеры |
| Сальниковое уплотнение (манжета) | Герметизация вала |
| Комплект уплотнительных колец | Герметизация статичных соединений корпуса |
| Подшипник вала | Обеспечение свободного вращения вала |
Габаритные и присоединительные размеры
Компактные размеры (180×120×150 мм) и вес в 2,8 кг делают насос С12-4М-6,3 удобным для монтажа в стесненных условиях оборудования. Присоединительные размеры стандартизированы под распространенные промышленные фланцы, что упрощает замену устаревших моделей, например, С12-43 с конической посадкой.
Примеры заказа и интеграции
Предприятие из Караганды заказало 8 единиц насосов С12-4М-6,3 для модернизации системы централизованной смазки прокатного стана. Замена устаревших аналогов позволила повысить стабильность давления в системе и снизить расход масла. Другой заказчик из Актобе приобрел 3 насоса С12-4М-6,3 для установки на новые токарные станки с ЧПУ. Агрегаты были доставлены в течение 5 рабочих дней и успешно введены в эксплуатацию.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать насос С12-4М-6,3 для моего оборудования?
Ответ: Для выбора необходимо знать требуемую производительность системы смазки (л/мин), рабочее давление (МПа) и тип используемого масла. Наши специалисты на сайте Гидротех всегда готовы помочь с подбором нужной модификации исходя из параметров вашей техники.
Вопрос: Каковы сроки поставки насоса С12-4М-6,3 в мой город?
Ответ: Мы осуществляем быструю доставку по всему Казахстану. В города Астана, Алматы, Шымкент отгрузка занимает 2-3 рабочих дня. В Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие регионы – от 3 до 7 рабочих дней, в зависимости от логистики.
Вопрос: Можно ли использовать насос С12-4М-6,3 с синтетическими маслами или другими жидкостями?
Ответ: Нет, данный агрегат рассчитан исключительно на работу с минеральными маслами классов ИГП по ГОСТ 17479.4-87 (ИГП-38, ИГП-68, ИГП-100). Использование иных сред может привести к повреждению пластин и уплотнений.
Вопрос: Какой ресурс работы у насоса С12-4М-6,3 и как его продлить?
Ответ: Заявленный срок службы – не менее 5 лет. Для его продления необходимо соблюдать температурный режим, использовать рекомендованное масло, своевременно проводить техническое обслуживание (проверка уровня и чистоты масла – каждые 200 часов работы, диагностика – раз в полгода) и избегать работы «всухую».
Насос С12-4М-6,3 от казахстанского поставщика Гидротех
Компания Гидротех, как официальный поставщик промышленного гидравлического оборудования в Казахстане, предлагает оригинальные насосы С12-4М-6,3 напрямую от производителя. Мы гарантируем качество каждой единицы продукции, которая проходит предпродажное тестирование на герметичность и соответствие заявленным характеристикам. Все клиенты получают техническую консультацию, помощь в подборе и полный комплект сопроводительной документации. Мы обеспечиваем оперативную доставку в любой город Казахстана и страны СНГ, а также предоставляем гарантию на оборудование. Для заказа насоса С12-4М-6,3 или получения подробной информации, свяжитесь с нами через форму заявки на сайте или в разделе Контакты.
