Гидроклапан КОЛ 323 2

Одним из ключевых элементов в современных гидравлических системах является гидроклапан КОЛ 323 2. Это устройство играет важнейшую роль в обеспечении безопасной и эффективной работы гидравлики на строительной, дорожной и грузоподъёмной технике, а также стационарных станках.

Описание и назначение гидроклапана КОЛ 323 2

Гидроклапан КОЛ 323 2, также часто называемый гидрозамком КОЛ323-22, представляет собой запорную арматуру гидравлических систем. Его основное функциональное предназначение – пропускать поток рабочей жидкости в одном направлении и герметично его блокировать при попытке течения в обратную сторону. Это обеспечивает безопасность оборудования, предотвращая самопроизвольное опускание или движение исполнительных механизмов под нагрузкой.

Данный гидроклапан КОЛ 323 2 относится к серии простых по конструкции, но надежных узлов. Он рассчитан на работу в системах с номинальным рабочим давлением до 32 МПа, с пиковым значением до 35 МПа. Его пропускная способность составляет 320 литров в минуту, что делает его подходящим для систем с высоким расходом рабочей жидкости.

Принцип работы и конструктивные особенности

В отличие от простейших обратных клапанов шарикового типа, гидроклапан КОЛ 323 2 имеет более сложную и эффективную конструкцию. Запорный элемент здесь выполнен в виде игольчатого клапана, который поджимается к седлу пружиной. Рабочая жидкость, поступая на вход устройства, преодолевает сопротивление пружины (для открытия требуется давление всего 0,15 МПа) и открывает проход.

При возникновении обратного потока давление жидкости действует в надклапанной полости, что дополнительно прижимает иглу к седлу, обеспечивая высокую степень герметичности. Эта особенность конструкции надежно защищает гидросистему от нежелательных обратных потоков и связанных с ними аварийных ситуаций.

Технические характеристики и модификации гидроклапана КОЛ 323

В таблице ниже приведены основные параметры моделей серии КОЛ, включая ту самую модель гидроклапан КОЛ 323 2, которая имеет обозначение КОЛ323-22 и давление открывания 0,15 МПа.

Таким образом, под конкретным названием гидроклапан КОЛ 323 2 понимается модель КОЛ323-22. Цифра «2» в конце указывает на модификацию с давлением открывания 0,15 МПа. Существуют и другие модификации этой серии с разным давлением открывания для тонкой настройки гидросистем.

Қазақстанда гидравликамен жұмыс істейтін инженерге сұрады: «Қандай гидроклапан КОЛ 323 2 орнатқанда ең маңыздысы?» Ол жауап берді: «Жығылмас деп есептейсің бе? Сондықтан да оны КОЛ (қол) деп атайды – қолыңызбен мықтап бекіту керек!

Рабочая среда и температурный режим

Гидроклапан КОЛ 323 2 предназначен для работы с минеральными маслами и другими неагрессивными жидкостями, соответствующими стандартным гидравлическим маслам. Устройство рассчитано на эксплуатацию в широком диапазоне температур окружающей среды и рабочей жидкости, типичном для климатических условий Казахстана и СНГ. Срок службы изделия напрямую зависит от соблюдения условий эксплуатации, чистоты рабочей жидкости и своевременного технического обслуживания.

Область применения и совместимое оборудование

Данный гидроклапан КОЛ 323 2 находит широкое применение благодаря своей универсальности и высокой надежности. Он используется в системах:

- Строительной и дорожной техники: экскаваторы, бульдозеры, автокраны, погрузчики.
- Грузоподъёмного оборудования: гидравлические прессы, подъемники.
- Промышленных станков с гидроприводом.
- Мобильной сельскохозяйственной техники.
- Стационарных гидросистем производственных линий.

Его ключевая задача – обеспечить фиксацию положения гидроцилиндра под нагрузкой, предотвратив опасное самопроизвольное движение.

Распространенные вопросы по выбору и эксплуатации (FAQ)

Как правильно выбрать нужную модификацию гидроклапана КОЛ 323 2?

Выбор модели зависит от двух основных параметров: требуемого давления открывания (оно может быть 0,03, 0,05, 0,15 или 0,3 МПа) и типа присоединительной резьбы. Модель КОЛ323-22 имеет давление открывания 0,15 МПа и резьбу К1¹/₂". Для точного подбора рекомендуется проконсультироваться со специалистами Гидротех.

Каковы сроки поставки гидроклапана КОЛ 323 2 в Казахстан?

Наш склад в Костанае позволяет оперативно отгружать популярные позиции, такие как гидроклапан КОЛ 323 2. Стандартные сроки поставки в крупные города (Астана, Алматы, Шымкент, Караганда) составляют от 1 до 5 рабочих дней. Для индивидуальных заказов сроки уточняются отдельно.

Какие условия эксплуатации необходимо соблюдать?

Важно использовать чистую рабочую жидкость (гидравлическое масло) в соответствии с рекомендациями производителя оборудования. Необходимо следить за отсутствием внешних механических повреждений, контролировать давление в пределах номинальных 32 МПа и проводить плановые проверки герметичности.

Совместим ли гидроклапан КОЛ 323 2 с существующим оборудованием других производителей?

Да, данный гидроклапан КОЛ 323 2 является стандартизированным изделием по присоединительным размерам (резьба К1¹/₂", Ду 32 мм) и рабочим параметрам. Он может заменить аналогичные по характеристикам гидрозамки в большинстве гидросистем общего машиностроения. Рекомендуется сверить паспортные данные вашего оборудования.

Вес и габаритные размеры

Гидроклапаны серии КОЛ323, включая модель КОЛ323-22 (КОЛ 323 2), имеют схожие габариты в зависимости от типа присоединения. Для модели с условным проходом Ду 32 мм масса составляет примерно 2,6 кг. Точные присоединительные размеры и габариты уточняйте по каталогу.

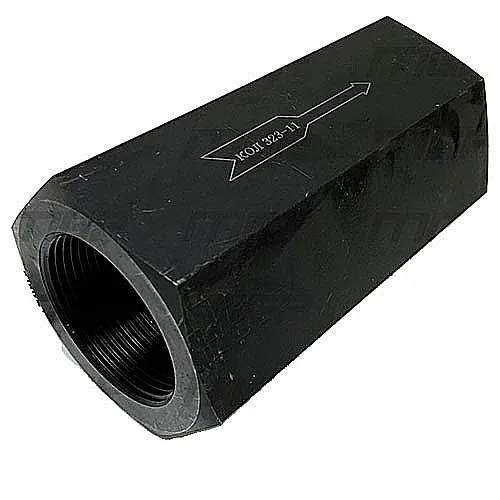

Вид гидроклапана КОЛ 323 2 со стороны подключения конической резьбой К1 1/2".

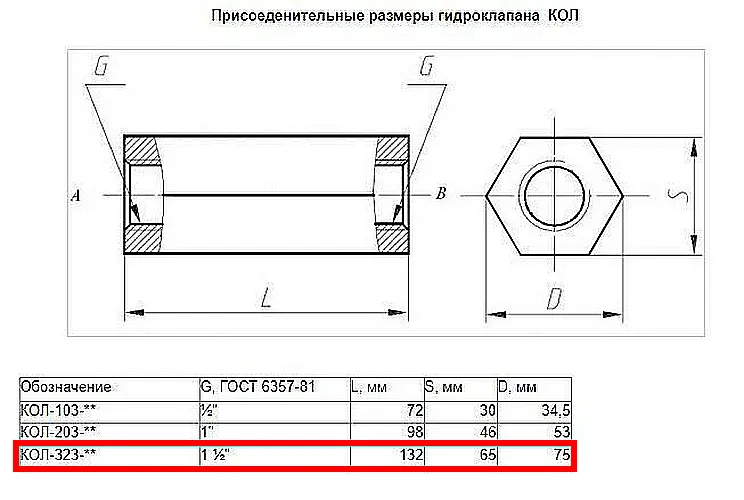

Боковой вид гидроклапана с обозначением модели.

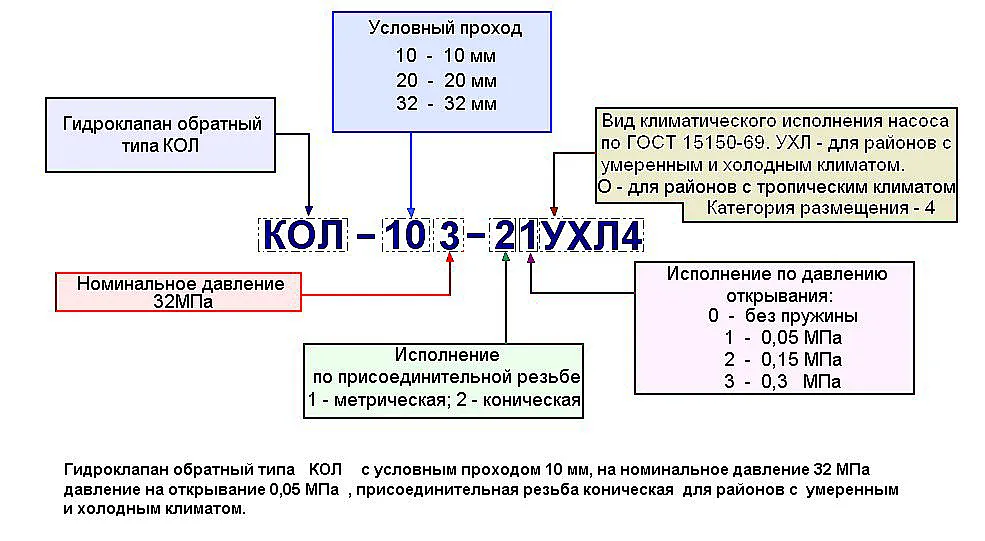

Принципиальная схема работы гидроклапана обратного типа КОЛ323 серии.

Пример заказа и условное обозначение

При заказе необходимо указать полное условное обозначение изделия. Для нужной нам модели это: Клапан обратный КОЛ323-22 (или в обиходе гидроклапан КОЛ 323 2).

Расшифровка обозначения:
КОЛ – Клапан Обратный Ленточный (или гидрозамок).
3 – условный проход Ду 32 мм.
2 – конструктивное исполнение (резьбовое коническое, тип К).
3 – номер модели по каталогу.
-22: первая "2" – резьбовое присоединение трубное типа К (вторая цифра "2") – давление открывания 0,15 МПа.

Запчасти и ремонтный комплект

В процессе эксплуатации наиболее подвержены износу уплотнительные элементы и пружина. При необходимости ремонта гидроклапана КОЛ 323 2 рекомендуется обратиться к специалистам для подбора ремкомплекта, который может включать в себя новое седло клапана, уплотнительные кольца и прокладки. Компания Гидротех осуществляет поставки как новых клапанов, так и ремонтных комплектов к ним.

Доставка по Казахстану и СНГ от поставщика Гидротех

Компания Гидротех является надежным поставщиком гидравлических компонентов в Казахстане. Мы доставляем гидроклапан КОЛ 323 2 и другое оборудование во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для оформления заказа и получения консультации свяжитесь с нами через наш сайт или по телефону.

Обращайтесь к специалистам Гидротех для подбора и приобретения надежного гидравлического оборудования. Мы гарантируем качество продукции и оперативную доставку для обеспечения бесперебойной работы вашей техники.
