Пневмораспределитель 5РМ-6-232-1 – это надежный и производительный пятилинейный (5/2) золотниковый распределитель, оснащенный двусторонним электропневматическим управлением (ЭПУ). Устройство предназначено для точного изменения направления потоков очищенного сжатого воздуха в системах промышленной автоматики. Климатическое исполнение УХЛ4 позволяет ему стабильно работать в условиях умеренного и холодного климата Казахстана. Присоединительный размер условного прохода Ду=6 мм и резьба К1/4" обеспечивают совместимость с распространенными типами трубной арматуры и пневмолиниями.
Описание и назначение пневмораспределителя 5/2
Данный пневмораспределитель 5РМ-6-232-1 является ключевым элементом управления в пневматических контурах. Его функция – по команде с электрического контроллера переключать золотник, перенаправляя поток воздуха от линии питания (P) к рабочим линиям (A, B) и организуя сброс (R, S). Исполнение 5/2 означает наличие пяти линий (P – питание, A и B – выходы, R и S – выхлопы) и двух позиций золотника, что является стандартом для управления обычными двусторонними пневмоцилиндрами. Наличие двустороннего ЭПУ позволяет управлять устройством электрическими сигналами с двух сторон, обеспечивая как прямое, так и обратное срабатывание.
Основные параметры и код ТН ВЭД
Модель относится к серии распределителей с монтажной поверхностью, соответствующей международному стандарту ИСО 5599/1 (размер 1). Габариты и вес устройства компактны, что упрощает его установку даже в стесненных условиях. При выборе пневмораспределителя 5РМ-6-232-1 важно учитывать его технические параметры, приведенные в сводной таблице ниже. Для таможенного оформления используется Код ТН ВЭД 8481 80 990 0 (прочие устройства и аппаратура для управления потоком жидкости или газа).
| Параметр | Значение / Диапазон |
|---|
| Условный проход, Ду | 6 мм |
| Присоединительная резьба | K1/4" (трубный монтаж) |
| Масса (типовая для серии) | 0.36 - 1.16 кг |
| Код ТН ВЭД | 8481 80 990 0 |
| Габаритные размеры (ДхШхВ)* | ~120 x 60 x 80 мм |
*Габариты являются ориентировочными и могут незначительно варьироваться в зависимости от конкретной комплектации (с плитой или без).
Технические характеристики и параметры работы
| Характеристика | Значение |
| Исполнение | Пневмораспределитель 5РМ-6-232-1 |
| Условный проход, мм | 6 |
| Номинальное рабочее давление, МПа | 1.0 |
| Минимальное рабочее давление, МПа | 0.2 |
| Пропускная способность, м³/ч | 0.9 |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
| Диапазон температур рабочей среды | +5°C до +60°C |
| Присоединительные размеры | Резьба K1/4", стыковая поверхность ISO 5599/1 (с плитой, индекс «1») |
| Масса, кг | 0.69 |
| Напряжение питания ЭПУ | 24, 110, 220 В (постоянного или переменного тока) |
| Потребляемая мощность | 7 Вт (постоянный ток) / 9 Вт (переменный ток) |
| Максимальная частота срабатываний | 300 циклов в минуту |
| Время срабатывания (вкл/выкл), с, не более | 0.063 / 0.063 |
Особенностью данной модели является время срабатывания: пневмораспределитель 5РМ-6-232-1 переключается очень быстро, что критично для высокоскоростных автоматизированных линий.
Приходят как-то на склад два пневмоцилиндра. Один говорит другому: «Слушай, а кто у нас тут главный, кто воздух распределяет?». Второй отвечает: «Да пневмораспределитель 5РМ-6-232-1, брат. Он тут всем заправляет, и без его команды мы ни вперед, ни назад!». (Қысқа аңыз - короткий анекдот).
Принцип работы и условное обозначение
Принцип действия основан на перемещении цилиндрического золотника внутри корпуса. Подача управляющего электрического сигнала на одну из катушек соленоида (двустороннего ЭПУ) создает электромагнитное поле. Оно перемещает пилотный клапан, который, в свою очередь, направляет воздух под давлением на торец золотника, сдвигая его. Это перекрывает одни каналы и открывает другие, меняя путь основного потока воздуха от линии питания P к рабочей линии A, в то время как воздух из полости B сбрасывается через выхлоп S. При обесточивании катушки или подаче сигнала на противоположную катушку золотник возвращается в исходное или противоположное положение (в зависимости от типа возвратного механизма).
Расшифровка условного обозначения модели 5РМ-6-232-1:
- 5РМ – тип устройства (пятилинейный распределитель модернизированный).
- 6 – условный проход 6 мм.
- 232 – пневмосхема. Цифра «2» указывает на два положения золотника, «32» – на конкретный тип управления и возврата (электропневматическое двустороннее управление).
- 1 – способ присоединения (стыковой с монтажной плитой).
- УХЛ4 – климатическое исполнение и категория размещения (для работы в умеренном и холодном климате в закрытых помещениях).
Температурный режим, срок службы и область применения
Распределитель предназначен для эксплуатации в диапазоне температур окружающей среды от +5°C до +40°C (для исполнения УХЛ4). Температура рабочей среды (сжатого воздуха) может достигать +60°C. Срок службы пневмораспределителя 5РМ-6-232-1 при соблюдении условий эксплуатации (чистота воздуха, наличие смазки) составляет не менее 5 лет или 10 миллионов циклов.
Данное устройство широко применяется в различных отраслях промышленности Казахстана:
- Станкостроение и металлообработка: на автоматических линиях, координатных столаx, манипуляторах для зажима заготовок.
- Пищевая и упаковочная промышленность: в автоматах фасовки, укупорки, маркировки.
- Деревообработка: в пневмоприводах подачи, резания и сортировки.
- Производство строительных материалов: управление формовочными прессами, затворами бункеров.
- Оборудование для сельского хозяйства и горнодобывающей техники (в закрытых системах управления).
Пневмораспределитель 5РМ-6-232-1 с двусторонним ЭПУ совместим с современными контроллерами и ПЛК, что делает его идеальным решением для модернизации существующих и создания новых автоматизированных систем на предприятиях РК.
Состав ремонтного комплекта и часто заменяемые детали
Для обслуживания и ремонта распределителя рекомендуется иметь ремкомплект. Чаще всего изнашиваются уплотнительные элементы и подвижные части пневматической головки.
| Наименование запчасти / Ремкомплекта | Описание |
|---|
| Комплект уплотнительных манжет (кольца круглого сечения) | Для золотника и штока соленоида |
| Возвратная пружина золотника | Обеспечивает возврат в исходную позицию |
| Пилотный золотник / клапан управления | Часть электропневматического преобразователя |
| Катушка соленоида (ЭПУ) | Наиболее частая причина поломки при скачках напряжения |
| Комплект крепежных винтов и заглушек |
Габаритные и присоединительные размеры
Корпус распределителя имеет стандартные стыковые размеры ISO 5599/1, что обеспечивает легкую замену и унификацию. Подключение пневмолиний осуществляется через резьбовые порты K1/4" на монтажной плите или непосредственно в корпус при безплитовом исполнении.

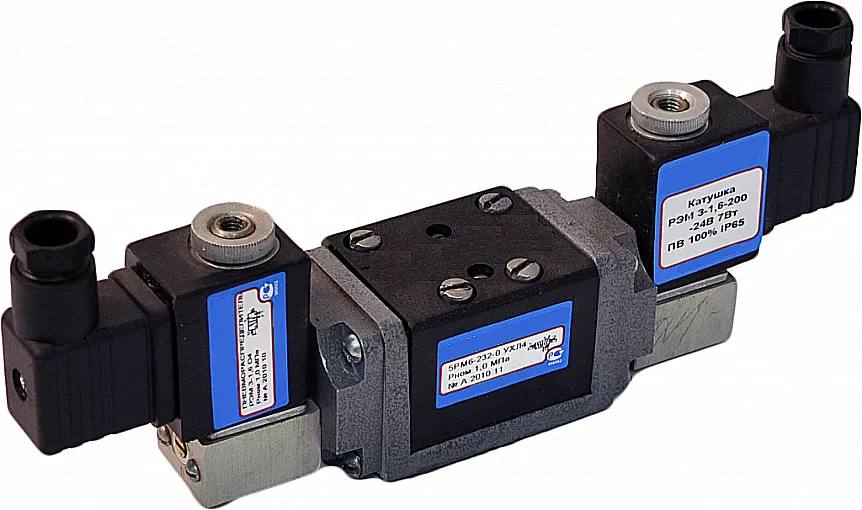

 Вид на пневмораспределитель 5РМ-6-232-1 сбоку, видны линии подключения и соленоид ЭПУ. |  Фронтальный вид модели 5РМ-6-232-1, показывающий монтажные отверстия и маркировку линий. |
Пример заказа и выбора модели
Чтобы корректно заказать пневмораспределитель 5РМ-6-232-1 на портале https://gidro777.kz/ или у менеджера, необходимо указать следующие параметры:
- Полное название: Пневмораспределитель 5РМ-6-232-1-УХЛ4.
- Напряжение питания ЭПУ: Уточните требуемое напряжение (24В, 110В или 220В) и род тока (постоянный/переменный).
- Количество.
Для заказа можно воспользоваться онлайн-формой обратной связи на сайте или позвонить по контактным телефонам.
Часто задаваемые вопросы (FAQ)
Как выбрать между моделями 5РМ-6-232-0 и 5РМ-6-232-1?
Цифра в конце обозначает способ монтажа: «0» – стыковое присоединение без плиты (непосредственно к базовой плите), «1» – стыковое присоединение с монтажной плитой. Плита упрощает установку и обслуживание, поэтому пневмораспределитель 5РМ-6-232-1 является более популярным и рекомендованным вариантом для большинства проектов в Казахстане.
Какие сроки поставки и доставки по Казахстану?
Стандартные сроки поставки на склад в Костанае составляют от 3 до 10 рабочих дней. Мы осуществляем доставку во все регионы Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлент, Усть-Каменогорск и другие города. Стоимость и сроки доставки рассчитываются индивидуально. Также возможна поставка в страны СНГ.
Какие условия эксплуатации необходимо соблюдать для долгой службы распределителя?
Ключевые условия: подача очищенного и смазанного воздуха (масло в распыленном виде), соблюдение диапазона рабочих давлений (0.2 - 1.0 МПа), защита от попадания прямых струй воды и агрессивных сред, работа в допустимом температурном диапазоне. Обязательна установка фильтра-влагоотделителя и лубрикатора перед пневмораспределителем 5РМ-6-232-1.
Совместим ли этот распределитель с моим старым оборудованием?
Да, высокая вероятность совместимости. Серия 5РМ-6 является унифицированной и соответствует международному стандарту ISO 5599/1, что делает ее прямой заменой для многих устаревших моделей. Для подтверждения рекомендуется предоставить фотографию или обозначение старого распределителя нашему техническому специалисту через форму в Контактах.
Для Казахстанского рынка промышленной автоматики надежность и доступность компонентов – ключевой фактор. Поставляемая нами продукция бренда Гидротех, такая как пневмораспределитель 5РМ-6-232-1 с двусторонним ЭПУ, прошла проверку на предприятиях различных отраслей РК. Мы являемся прямым поставщиком в Актау и гарантируем качество, наличие запасных частей и оперативную сервисную поддержку. Сделайте ваше производство эффективнее с профессиональным оборудованием от Гидротех.
