Пневмораспределитель 5РМ-6-232-0 – это высоконадежное устройство управления потоками сжатого воздуха. Эта модель представляет собой пятилинейный двухпозиционный распределитель с условным проходом (Ду) 6 мм, оснащенный двусторонним электропневматическим управлением (ЭПУ). Пневмораспределитель 5/2 предназначен для точного переключения направлений воздушного потока в пневмосистемах промышленного оборудования различного назначения в условиях Казахстана. Ключевыми преимуществами данной модели являются ее соответствие международному стандарту ISO 5599/1 (размер 1) для стыковой поверхности, надежное электромагнитное управление и возможность эксплуатации в широком диапазоне климатических условий, что особенно актуально для регионов Казахстана с континентальным климатом.
Назначение и область применения
Пневмораспределитель 5/2 5РМ-6-232-0 выполняет функцию коммутации потоков сжатого воздуха. Этот пневмораспределитель с двусторонним ЭПУ широко используется в пневматических приводах станков, автоматических линий, технологического оборудования, робототехнических комплексов и упаковочных машин. Его основная задача – управлять движением пневмоцилиндров (например, вперед-назад) или включением/выключением пневмомоторов. Благодаря компактным размерам и стыковому присоединению, пневмораспределитель 5РМ-6 идеально подходит для интеграции в сложные пневматические схемы с ограниченным монтажным пространством.

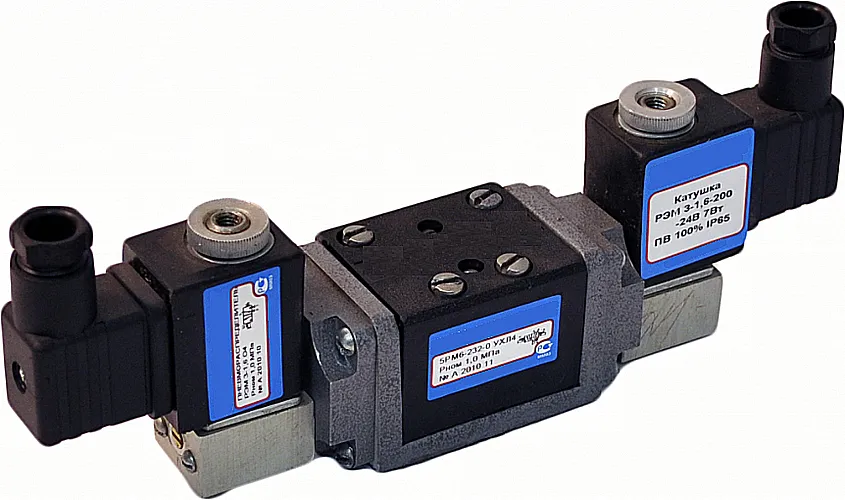

Внешний вид пневмораспределителя 5РМ-6-232-0 с электроконтактным разъемом и маркировкой портов.
Қазақстандағы инженерлер пневмораспределитель 5/2 таңдап жатыр, ал оны жүктейтін жұмысшы сұрайды: «Бұл қауіпсіз ме?». Инженер: «Әрине, бұл пневмораспределитель 5РМ-6 – егер ол сені өлтірмесе, онда ол сізді толығымен қамтамасыз етеді!»
Технические характеристики и параметры
Технические параметры пневмораспределителя 5РМ-6-232-0 обеспечивают его надежную работу в самых demanding (требовательных) условиях казахстанских производств.
| Параметр | Значение / Описание |
|---|
| Условный проход (Ду) | 6 мм |
| Тип распределителя | 5/2 (пятилинейный, двухпозиционный) |
| Вид управления | Двустороннее электропневматическое управление (ЭПУ) |
| Способ присоединения | Стыковое (без плиты), соответствует ISO 5599/1 Размер 1 |
| Рабочая среда | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом (10-35 мм²/с) |
| Рабочее давление | 0,15 – 0,8 МПа (1,5 – 8 бар) |
| Диапазон температур среды | +5°C до +80°C |
| Диапазон температур окружающей среды | От -40°C до +80°C (для УХЛ4) |
| Напряжение питания катушек | Стандартные: 24В DC, 220В AC 50Гц (уточняйте при заказе) |
| Степень защиты IP | IP65 (пылевлагозащищенное исполнение) |
| Вибростойкость | II степень жесткости по ГОСТ 28988 |
| Климатическое исполнение | УХЛ4 (умеренно-холодный климат, категория размещения 4) |
| Код ТН ВЭД | 8481 80 900 0 (Пневматические распределители и клапаны) |
| Производительность (пропускная способность) | До 800 л/мин (номинальная, зависит от давления) |
Габаритные размеры и вес
Габариты и масса пневмораспределителя с двусторонним ЭПУ 5РМ-6-232-0 делают его компактным и удобным для монтажа.
| Модель | Длина, мм | Ширина, мм | Высота, мм | Масса, кг (прибл.) |
|---|
| 5РМ-6-232-0 (стыковой) | ~120 | ~45 | ~110 | ~0.6 |
Устройство и принцип работы
В основе пневмораспределителя 5/2 5РМ-6-232-0 лежит цилиндрический золотник с эластичными уплотнениями. Управление осуществляется через два трехлинейных пилотных клапана типа РЭМ 3-1,6-1 (клапан-пилот), которые подключаются к электросети через разъем. Каждый клапан-пилот имеет устройство для ручного дублирования. При подаче электрического сигнала на одну из катушек срабатывает соответствующий пилотный клапан, который перенаправляет управляющий пневмосignal (сигнал) и перемещает главный золотник. Особенностью модели с двусторонним управлением является функция памяти последней команды (при горизонтальном расположении): при снятии управляющего сигнала золотник остается в достигнутом положении.
Температурный режим и срок службы
Пневмораспределитель 5РМ-6 рассчитан на долговременную эксплуатацию. Срок службы существенно зависит от качества рабочей среды (чистота воздуха, наличие масла) и соблюдения регламентных работ. При работе с очищенным воздухом в рекомендованном диапазоне температур (от -40°C до +80°C для окружающей среды и +5°C до +80°C для воздуха) и давлении 0,15-0,8 МПа, ресурс устройства может составлять несколько миллионов циклов срабатывания.
Комплект поставки и ремонтопригодность
Стандартно пневмораспределитель 5РМ-6-232-0 поставляется как единое устройство. Наиболее часто заменяемыми элементами (ремкомплект) являются уплотнительные кольца и манжеты главного золотника, уплотнения пилотных клапанов и реже – сами электромагнитные катушки. При необходимости ремонта рекомендуется обратиться к специалистам поставщика Гидротех.
Условное обозначение модели

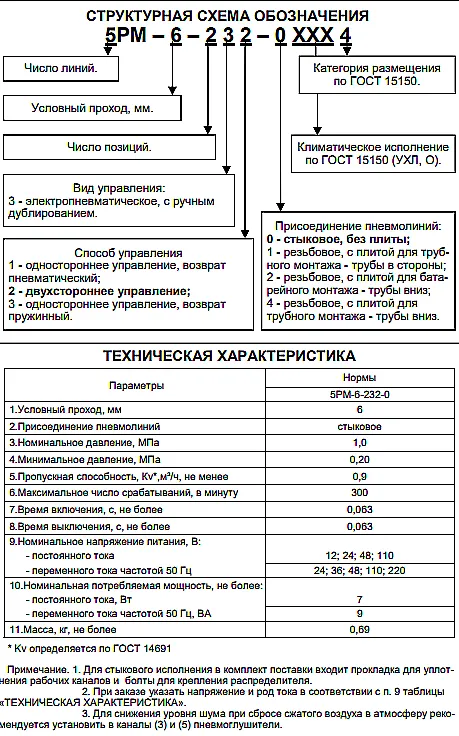

Расшифровка кода 5РМ-6-232-0:
5РМ-6 – серия пятилинейных распределителей с Ду=6 мм.
2 – количество позиций (2).
3 – вид управления (электропневматическое).
2 – количество управляющих сигналов (двустороннее).
0 – конструктивное исполнение (без плиты, стыковое).
Примеры заказа
Для заказа пневмораспределителя с двусторонним ЭПУ 5РМ-6-232-0 обычно указывают модель, напряжение питания катушек (например, 24В DC) и требуемое количество. Например: «Пневмораспределитель 5РМ-6-232-0, 24В DC – 5 шт.» Для оформления заказа вы можете связаться с нашими менеджерами.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию пневмораспределителя 5РМ-6 для моего оборудования в Казахстане?
Ключевые параметры выбора: тип управления (электрическое, пневматическое), количество позиций (5/2 или 5/3), способ возврата (пружинный, с памятью), способ присоединения (стыковое, с плитой) и климатическое исполнение. Для большинства регионов Казахстана подходит УХЛ4. Уточните давление, расход воздуха и напряжение управления на вашем оборудовании.
Каковы сроки поставки пневмораспределителя 5/2 5РМ-6-232-0 в города Казахстана?
Наиболее ходовые модели, включая пневмораспределитель 5РМ-6-232-0, часто есть в наличии на складе в Костанае. Доставка в крупные города (Алматы, Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) осуществляется в течение 2-7 рабочих дней в зависимости от региона. Под заказ сроки уточняются индивидуально.
Какие условия эксплуатации необходимы для пневмораспределителя 5РМ-6 с двусторонним ЭПУ?
Обязательно использование очищенного воздуха (фильтр-влагоотделитель) не грубее 10 класса и распыленного масла для смазки. Диапазон рабочего давления 1,5-8 бар. Избегайте попадания прямой струи воды и абразивной пыли, несмотря на степень защиты IP65. При монтаже соблюдайте горизонтальное положение для корректной работы функции памяти.
Совместим ли пневмораспределитель 5РМ-6-232-0 с импортными пневмостойками?
Да, полностью. Стыковая поверхность данного пневмораспределителя 5/2 соответствует международному стандарту ISO 5599/1 Размер 1. Это позволяет устанавливать его на плиты и в стойки большинства мировых производителей пневмооборудования (Festo, SMC, Camozzi и др.), что облегчает модернизацию и ремонт существующих линий на предприятиях Казахстана.
