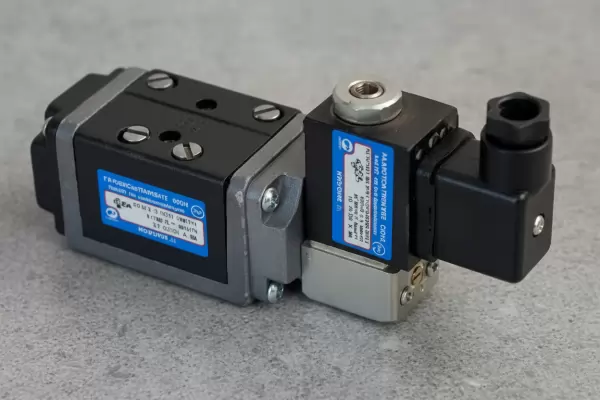

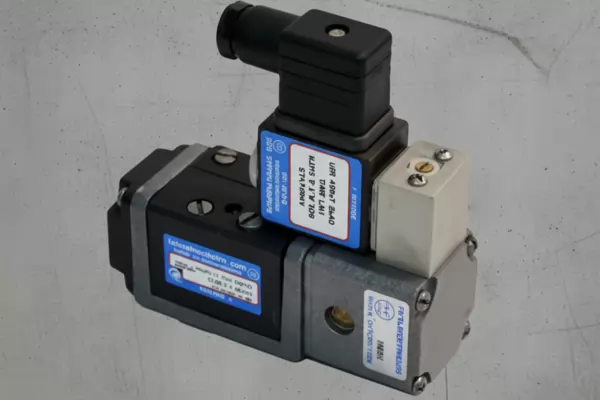

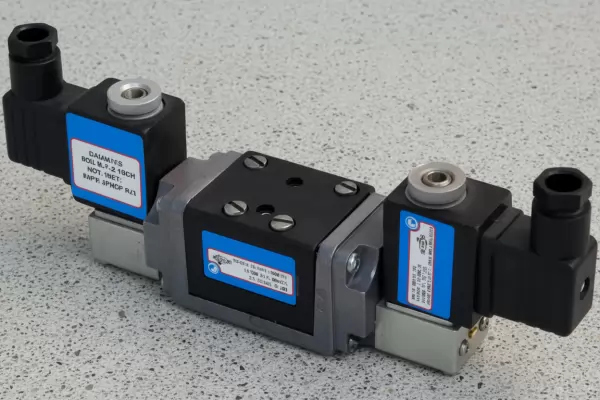

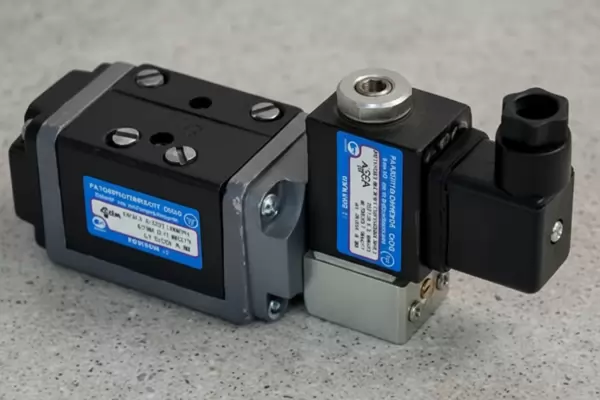

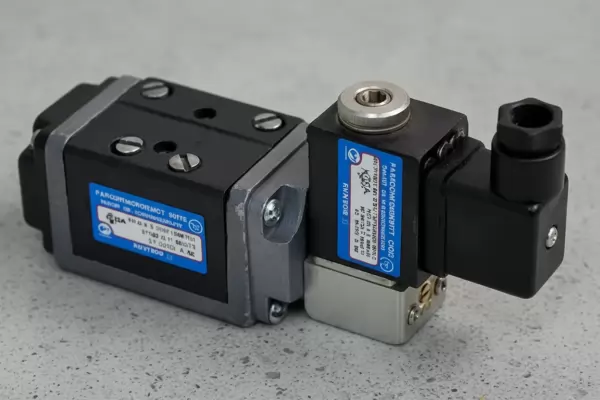

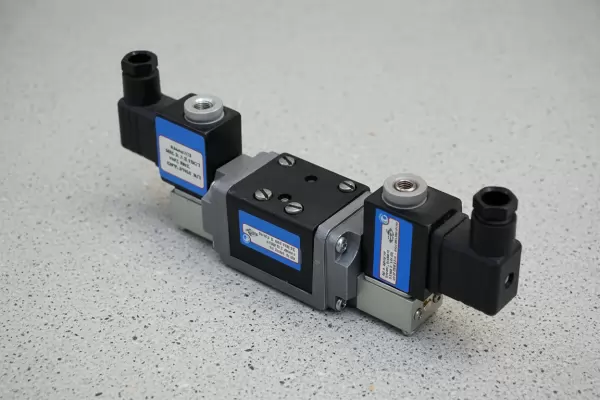

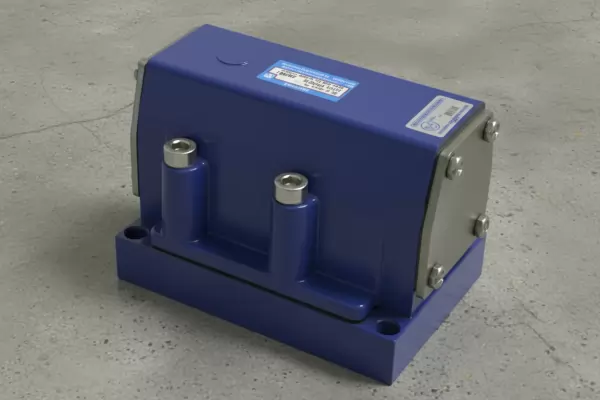

Пневмораспределители серии 5РМ представляют собой надежные и компактные электропневматические устройства, предназначенные для дистанционного управления потоками сжатого воздуха в пневматических системах промышленного оборудования. Эти пневмораспределители отличаются высокой точностью срабатывания, долгим сроком службы и универсальностью монтажа, что делает их ключевым элементом в автоматизации производственных процессов на предприятиях Казахстана, начиная от Актобе и заканчивая Павлодаром.
Описание и назначение пневмораспределителей серии 5РМ
Серия пневмораспределителей 5РМ включает в себя несколько моделей, различающихся по условному проходу, присоединительным размерам и напряжению питания соленоидного привода. Основное назначение пневмораспределителей 5РМ – управление направлением потока рабочей среды (очищенного сжатого воздуха) в пневмоцилиндрах, пневмомоторах, захватах и другом пневматическом оборудовании. Благодаря своим характеристикам, эти распределители находят широкое применение в станкостроении, пищевой и упаковочной промышленности, на конвейерных линиях и в системах автоматизации, работающих в условиях умеренного климата Казахстана.
Ключевые особенности, которые делают пневмораспределители 5РМ востребованными:
Надежность: Корпус из прочных материалов и качественные уплотнения обеспечивают стабильную работу при перепадах давления.
Гибкость монтажа: Возможность установки как одиночно, так и в блоки (батареи) для экономии пространства.
Универсальность по напряжению: Широкий диапазон питающих напряжений (постоянный и переменный ток) позволяет легко интегрировать пневмораспределители 5РМ в существующие схемы управления.
Быстродействие: Время срабатывания менее 0,1 секунды обеспечивает высокую скорость работы производственных циклов.
Условное обозначение (шифр) пневмораспределителей 5РМ
Для грамотного подбора необходимой модели важно понимать шифр условного обозначения пневмораспределителей 5РМ. Он содержит всю необходимую информацию о типе, присоединении и управлении.
Пример расшифровки: 5РМ 233-72-0-1-А220
5РМ – серия пневмораспределителей.
233 – обозначение исполнения (раздельное питание катушек, универсальное монтажное основание).
72 – условный проход и тип присоединения (72 – DN10, присоединение К3/8"; 73 – DN16, присоединение К1/2").
0 – позиция в схеме (0 – пятилинейный, три положения).
1 – вариант степени очистки рабочей среды.
А220 – тип управления соленоидом (А220 – переменный ток 220В 50Гц; А110 – переменный ток 110В 50Гц; Д24 – постоянный ток 24В).
Обзор моделей и сравнительная таблица
В рамках серии пневмораспределителей 5РМ мы предлагаем две основные модификации по условному проходу: DN10 и DN16. Это позволяет подобрать устройство под требуемую производительность системы. Обе модели сохраняют высокое номинальное давление и малое время срабатывания, что является визитной карточкой серии пневмораспределителей 5РМ.
| Параметр |
Тип пневмораспределителя |
| Модельный ряд |
5РМ 233-72-0-1-А220
5РМ 233-72-0-1-А110
5РМ 233-72-0-1-Д24 |
5РМ 233-73-0-1-А220
5РМ 233-73-0-1-А110
5РМ 233-73-0-1-Д24 |
| Малогабаритный вариант |
Стандартный проход |
| Условный проход (DN), мм |
10 |
16 |
| Номинальное / минимальное рабочее давление, МПа |
0,63 / 0,25 |
| Пропускная способность (Kv), м³/ч, не менее |
1,9 |
2,8 |
| Время срабатывания при давлении 0,4 МПа, с, не более |
0,1 |
| Масса, кг, не более |
1,7 |
1,7 |
| Присоединительная резьба (по ГОСТ 6111-52) |
К3/8" |
К1/2" |
Технические характеристики и области применения
Все модели пневмораспределителей 5РМ рассчитаны на работу с очищенным сжатым воздухом. Диапазон рабочих температур, как правило, составляет от +5°C до +50°C, что соответствует условиям большинства отапливаемых производственных помещений. Срок службы при соблюдении условий эксплуатации и использовании фильтров-влагоотделителей на входе составляет несколько миллионов циклов.
Сферы применения пневмораспределителей 5РМ в Казахстане обширны:
Станкостроение и металлообработка: управление зажимными устройствами, податчиками, позиционерами.
Пищевая и упаковочная промышленность: автоматизация линий розлива, фасовки, маркировки.
Деревообработка: управление захватами, толкателями, механизмами подачи заготовок.
Общее машиностроение: сборка агрегатов, контрольные стенды, испытательные комплексы.
Принцип работы основан на электромагнитном управлении. При подаче напряжения на катушку соленоида создается магнитное поле, которое перемещает сердечник золотникового распределителя. Это переключает каналы и меняет направление потока воздуха к исполнительному механизму.
Бір инженер басқа инженерге:
– Біздің автоматтандырылған желідегі барлық пневмораспределители 5РМ үзіліссіз жұмыс істейді.
– Қалай табысты болдыңыз?
– Өте оңай. Біз олардың электр қуатын ажыратып қойдық.
(Один инженер другому: — Все пневмораспределители 5РМ в нашей автоматической линии работают без перебоев. — Как вам это удалось? — Очень просто. Мы отключили их электропитание.)
Монтажные опции для пневмораспределителей 5РМ
Одним из преимуществ серии является вариативность установки. В зависимости от компоновки оборудования в цеху можно выбрать один из типов монтажных плит:
5РМ-6-…-1: Плита с отверстиями для бокового присоединения труб. Стандартный вариант для одиночного монтажа.
5РМ-6-…-2: Плита для батарейного (блочного) монтажа с подводом труб назад. Позволяет собрать блок до 6 распределителей на одной линии, что экономит место и упрощает подключение.
5РМ-6-…-4: Плита с отверстиями для нижнего присоединения труб. Удобна при скрытом монтаже или когда требуется аккуратный вывод магистралей вниз.
Для батарейного монтажа необходимы комплекты концевых плит (5РМ-6-233-00-013 и 5РМ-6-233-00-100 с уплотнениями), которые обеспечивают подвод питания ко всем пневмораспределителям 5РМ в блоке.
Габаритные и присоединительные размеры
Для рационального планирования места в шкафу управления важно знать габариты оборудования. Вес большинства моделей пневмораспределителей 5РМ не превышает 1,7 кг. Габаритные размеры (ДхШхВ) находятся в диапазоне от 100x60x120 мм для моделей с условным проходом DN10 и могут незначительно варьироваться в зависимости от типа плиты. Точные чертежи с размерами можно запросить у наших менеджеров.
Комплектация и запасные части
| Наименование элемента |
Назначение / Примечание |
| Уплотнительные кольца (манжеты) золотника |
Обеспечивают герметичность распределительной пары. Наиболее часто требуемая замена при износе. |
| Пружины возврата золотника |
Возвращают золотник в исходное положение при обесточивании катушки. |
| Катушка соленоида (электромагнит) |
Исполнительный элемент управления. Редко выходит из строя при правильном напряжении питания. |
| Монтажная плита (основание) |
Входит в базовую поставку. Определяет способ установки распределителя. |
| Комплект винтов крепления |
Для фиксации распределителя на плите или в блоке. |
Примеры формирования заказа
Чтобы заказать нужную модель, определитесь с ключевыми параметрами:
1. Требуемая пропускная способность: Для небольших пневмоцилиндров достаточно модели DN10 (Kv=1.9). Для более производительных систем выбирайте DN16 (Kv=2.8).
2. Напряжение управления: Укажите напряжение постоянного (Д24, Д48, Д110) или переменного (А24, А110, А220, А380) тока в вашей системе.
3. Способ монтажа: Одиночный (с боковым или нижним подключением) или батарейный.
Пример 1: Пневмораспределитель для линии паллетирования в Актобе. Напряжение в цеху 220В переменного тока, требуется управлять цилиндром среднего размера.
Заказ: Пневмораспределитель 5РМ 233-72-0-1-А220 с плитой 5РМ-6-233-00-1 (боковое подключение).
Пример 2: Блок из 3 распределителей для станка ЧПУ в Караганде. Управление от контроллера 24В постоянного тока, компактная установка в блок.
Заказ: Пневмораспределители 5РМ 233-73-0-1-Д24 (3 шт.) с плитами для батарейного монтажа 5РМ-6-233-00-2 и одним комплектом концевых плит.
Доставка по Казахстану и СНГ от компании Гидротех
Компания Гидротех, являясь официальным поставщиком промышленной пневмоавтоматики, осуществляет прямые поставки пневмораспределителей 5РМ со склада в Костанае в любой регион Казахстана. Мы доставляем оборудование в города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. На всю продукцию предоставляется гарантия, а наши специалисты готовы оказать техническую консультацию по подбору, монтажу и эксплуатации оборудования.
Часто задаваемые вопросы о пневмораспределителях 5РМ
Как правильно выбрать модель пневмораспределителя 5РМ для моего оборудования?
Для выбора необходимо определить три основных параметра: требуемую пропускную способность (зависит от диаметра цилиндра и скорости его движения), доступное напряжение управления (постоянный или переменный ток, его номинал) и способ подключения труб (боковой, нижний, батарейный). Наши инженеры помогут с расчетом.
Какие сроки поставки пневмораспределителей 5РМ в мой город в Казахстане?
Срок поставки зависит от наличия на складе в Костанае. В большинстве случаев, для моделей стандартного напряжения (А220, Д24) отгрузка осуществляется в течение 1-3 рабочих дней. Доставка в крупные города занимает 3-7 дней. Точные сроки уточняйте у менеджера при оформлении заказа.
Какие условия эксплуатации необходимо соблюдать для долгой работы пневмораспределителя?
Ключевое условие – подача очищенного и осушенного сжатого воздуха. Перед распределителем обязательно должен стоять фильтр-влагоотделитель. Допустимый диапазон температур окружающей среды – от +5°C до +50°C. Необходимо избегать попадания масляных паров, абразивной пыли и агрессивных химических сред на корпус и золотниковую пару.
Можно ли заменить пневмораспределитель 5РМ на другое устройство с другими присоединительными резьбами?
Да, это возможно с использованием переходных штуцеров или адаптеров. Однако важно учитывать не только присоединительный размер, но и пропускную способность (Kv) и рабочее давление, чтобы новая модель соответствовала параметрам вашей пневмосистемы. Подробности совместимости обсуждаются с нашими техниками.
Пневмораспределители 5РМ от бренда Гидротех – это выбор профессионалов для надежной и точной автоматизации. Надежность конструкции, проверенная временем, и адаптация под требования казахстанского рынка делают эту серию оптимальным решением для модернизации вашего производства. Для заказа и консультаций звоните или оформляйте заявку на сайте.
