Пневмораспределитель 5РМ 212-72-0 – ключевой элемент управления потоками сжатого воздуха в современной промышленности, предлагаемый брендом Гидротех. Данная модель разработана для надежной и точной работы в условиях казахстанских производств, обеспечивая высокую производительность и долгий срок службы пневматических систем.
Назначение и область применения пневмораспределителя 5РМ 212-72-0
Этот двухпозиционный распределитель с двухсторонним пневмоуправлением предназначен для распределения потоков сжатого воздуха в пневматических системах управления станками, прессами, линиями фасовки и упаковки, а также на другом промышленном оборудовании. Применение пневмораспределителя 5РМ 212-72-0 позволяет автоматизировать процессы, повышая эффективность и снижая влияние человеческого фактора.
Принцип работы и конструктивные особенности
Принцип действия основан на перемещении золотника внутри корпуса под действием управляющего пневмосигнала. Это позволяет переключать каналы, направляя сжатый воздух от источника к исполнительным устройствам (пневмоцилиндрам, пневмодвигателям) или на сброс. Пневмораспределитель 5РМ 212-72-0 отличается компактностью, удобством монтажа благодаря стандартизированным присоединительным размерам (ISO 5599-1) и высокой надежностью работы.
Технические характеристики и параметры эксплуатации
Для корректной работы пневмораспределителя требуется сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433. В воздухе должно содержаться распыленное масло вязкостью от 10 до 35 мм2/с при +50°C с концентрацией примерно 1-2 капли на 1 м3 воздуха. Это обеспечивает смазку трущихся пар и продлевает ресурс устройства.
| Характеристика |
Значение |
| Рабочее давление, номинальное (МПа) |
0,63 |
| Условный проход, Dy, мм |
10 |
| Пропускная способность, Kv, м3/час |
1,9 |
| Тип рабочей среды |
Сжатый воздух, очищенный (масляный туман 1-2 капли/м3) |
| Присоединение |
Резьбовое K3/8 |
| Масса, кг |
1,4 |
| Максимальная частота включений, с-1 |
1,0 |
| Общая утечка, см3/мин |
500 |
| Нормативный документ (ТУ) |
У 00223800.032-2000 |
| Базовая единица |
шт |

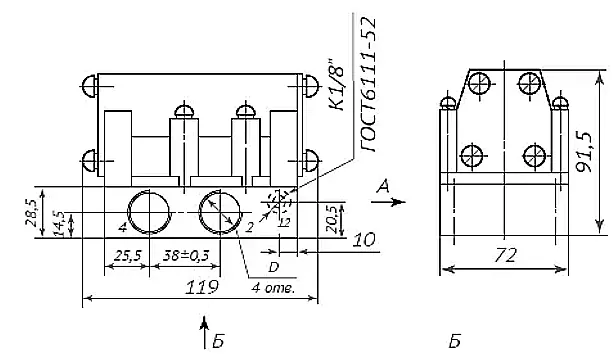

Габаритные размеры и монтажные параметры
Пневмораспределитель 5РМ 212-72-0 имеет компактные габариты, облегчающие его установку в ограниченном пространстве оборудования. Ниже приведены ключевые размеры. Размеры монтажной плиты соответствуют международному стандарту ISO 5599-1.

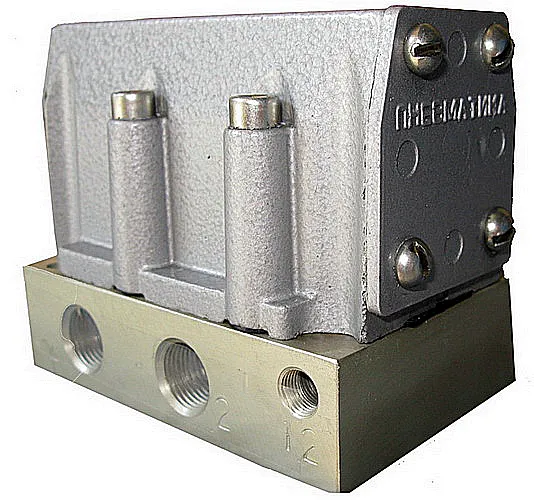

Изображения внешнего вида пневмораспределителя 5РМ 212-72-0.
Условное обозначение модели 5РМ 212-72-0
- 5РМ – серия золотниковых пневмораспределителей.
- 212 – обозначение типа (количество и тип основных и управляющих каналов).
- 72 – обозначение типа управления (двухстороннее пневматическое).
- 0 – дополнительный код исполнения.
Код ТН ВЭД для данной продукции обычно начинается с 8481 (Арматура для трубопроводов).
Анекдот про пневматику: Приходит инженер на склад за новым пневмораспределителем 5РМ 212-72-0. Кладовщик спрашивает: «Вам какой – который „пшш-пшш“ или который „ффсс-пфф“?» Инженер, подумав, отвечает: «Мне с двумя „пшш“, но чтобы мог и „ффсс“!»
Температурный режим работы и срок службы
Оборудование рассчитано на работу в стандартных промышленных условиях. Рекомендуемый диапазон температур окружающей среды и рабочей среды составляет от +5°C до +60°C. При соблюдении требований к качеству сжатого воздуха и рекомендуемых интервалов обслуживания, срок службы пневмораспределителя 5РМ 212-72-0 составляет несколько миллионов циклов включения.
Область использования и совместимое оборудование
Пневмораспределитель 5РМ 212-72-0 активно используется в различных отраслях промышленности Казахстана:
- Горнодобывающая и перерабатывающая промышленность (управление заслонками, шиберами, механизмами подачи).
- Сельское хозяйство и пищепром (сапаттар) (упаковочные автоматы, фасовочные линии, дозаторы).
- Машиностроение (пневмоприводы станков, прессов, сварочных аппаратов).
- Логистика и складирование (системы сортировки, пневмопочта).
Ремкомплект и часто заменяемые детали
Для обеспечения бесперебойной работы рекомендуется иметь запас уплотнительных колец и манжет, а также возвратные пружины золотникового механизма. Конкретный перечень ремкомплекта уточняйте у наших специалистов.
Пример оформления заказа и расчет стоимости
Для приобретения пневмораспределителя 5РМ 212-72-0 свяжитесь с нашими менеджерами по телефону или через форму заказа. В заявке укажите необходимое количество, предпочтительный способ оплаты и адрес доставки (город, предприятие). Мы оперативно рассчитаем окончательную стоимость с учетом доставки и предоставим коммерческое предложение. При оптовых закупках действуют скидки.
Доставка по Казахстану и странам СНГ от бренда Гидротех
Компания Гидротех, являясь прямым поставщиком промышленного оборудования в Казахстане, организует доставку пневмораспределителей 5РМ 212-72-0 в любой город Республики, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Мы гарантируем качество продукции, соответствие техническим характеристикам и оперативные сроки поставки. Все товары имеют необходимую документацию.
Часто задаваемые вопросы (FAQ)
