Устройство очистки сжатого воздуха П-ППВМ 10-14

Назначение устройства очистки сжатого воздуха П-ППВМ 10-14

Устройство очистки сжатого воздуха П-ППВМ 10-14 представляет собой комплексный блок пневмоподготовки, предназначенный для глубокой подготовки и очистки сжатого воздуха в промышленных системах. Основная сфера применения — обеспечение высокого качества воздуха для газостатических подшипников прецизионных шлифовальных станков, а также для высоконагруженных пневмоприводов любого назначения, где предъявляются повышенные требования к чистоте, влажности и стабильности давления рабочей среды. Использование данного устройства значительно увеличивает срок службы дорогостоящего оборудования, предотвращая износ и коррозию из-за загрязнений и влаги в системе.

Конструкция и принцип работы устройства П-ППВМ 10-14

Оборудование представляет собой моноблочную конструкцию, последовательно объединяющую несколько ступеней обработки воздуха. Принцип работы основан на поэтапной очистке и осушке. Сначала сжатый воздух поступает в фильтр-влагоотделитель, где происходит грубая очистка от крупных твердых частиц и конденсата. Затем поток проходит через рефрижераторный осушитель, охлаждающий воздух и вызывающий выпадение влаги, после чего следует этап тонкой очистки сжатого воздуха от мелких частиц и аэрозолей масла.

Отделенный конденсат удаляется полуавтоматически, что является одним из ключевых преимуществ модели П-ППВМ 10-14. Встроенный редукционный клапан позволяет точно регулировать и автоматически поддерживать заданный уровень давления на выходе, что критически важно для стабильной работы газостатических опор. Устройство также оснащено запорным элементом и обратным клапаном для безопасной эксплуатации.

Қысылған ауа дайындағыш жөнінде техниктер сөз қатысады:
- Қазақстанымда осындай П-ППВМ 10-14 устройство очистки сжатого воздуха бар па?
- Алматыда бір станокта орнатылған екен.
- Енді сол ауаны тазартпай тамақ ішсек те болады екен!

Технические характеристики и параметры

Ниже представлены основные эксплуатационные параметры, определяющие область применения и производительность устройства П-ППВМ.

Габаритные размеры и масса

Компактные размеры и небольшой вес устройства П-ППВМ 10-14 облегчают его монтаж прямо на оборудование или вблизи от точки потребления. При необходимости устройство можно закрепить через монтажные отверстия диаметром 6.6 мм.

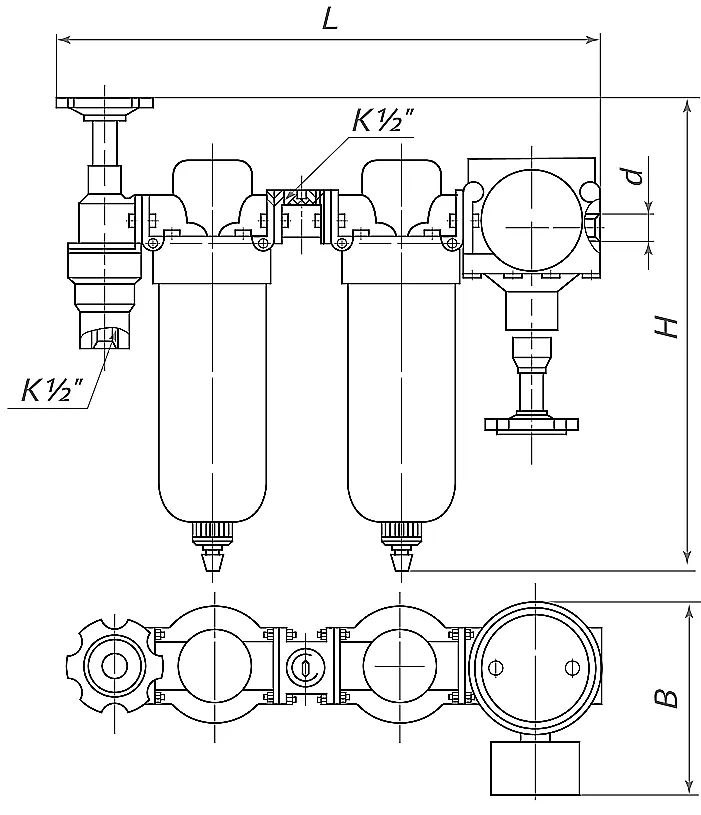

На изображении ниже показаны присоединительные размеры и общий вид устройства очистки сжатого воздуха П-ППВМ.

Структура условного обозначения и выбор модели

Понимание маркировки помогает точно подобрать блок пневмоподготовки под конкретные условия. В обозначении П-ППВМ 10-14 зашифрованы ключевые параметры:

• П-ППВМ – Устройство очистки сжатого воздуха.
• 10 – Условный проход, мм (в данном случае один из возможных).
• 14 – Комбинация классов очистки и типа резьбы: «1» — класс загрязненности 1, «4» — коническая резьба и полуавтоматический слив конденсата.
• УХЛ4 – Климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях).

Для подбора правильной модификации устройства очистки воздуха П-ППВМ необходимо знать требуемый расход, давление в магистрали и требуемую чистоту воздуха.

Область применения и совместимое оборудование

Основное назначение данного устройства очистки — работа в составе систем пневмоавтоматики высокоточного металлообрабатывающего оборудования. Идеально подходит для:

• Круглошлифовальных, плоскошлифовальных и внутришлифовальных станков с газостатическими (воздушными) подшипниками шпинделей.
• Прецизионных пневмоприводов измерительных и контрольно-сортировочных машин.
• Пневмосистем технологического оборудования в приборостроении, пищевой и фармацевтической промышленности, где исключено попадание масла и влаги.
• Систем управления и автоматики, чувствительных к качеству сжатого воздуха.

Важно помнить, что воздух, подаваемый на вход устройства, должен быть предварительно очищен не грубее 12 класса по ГОСТ 17433-80. Монтаж должен производиться в вертикальном положении для корректной работы влагоотделителя.

Комплект поставки и обслуживание

Устройство поставляется в сборе, готовое к подключению. Для поддержания высокой производительности и качества очистки необходима периодическая замена фильтрующих элементов и своевременный слив конденсата из отстойников. Мы рекомендуем иметь в запасе стандартные ремкомплекты, включающие сменные картриджи тонкой очистки и уплотнительные кольца.

Пример заказа и доставка

Для заказа устройства очистки сжатого воздуха П-ППВМ 10-14 достаточно указать полное условное обозначение и необходимое количество. Наши специалисты помогут с подбором аналогов или совместимых комплектующих. Мы осуществляем поставки по всему Казахстану, включая крупные промышленные центры: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск. Также возможна отправка в страны СНГ. Все оборудование поставляется от официального производителя — компании Гидротех, что гарантирует оригинальное качество и полное соответствие техническому паспорту.

Для оформления заявки вы можете воспользоваться формой обратной связи на сайте или связаться с нами через раздел Контакты.

Преимущества покупки в Казахстане у Гидротех

Выбирая устройство очистки сжатого воздуха П-ППВМ 10-14 в нашем магазине, вы получаете не только качественный продукт, но и полную сервисную поддержку. Мы обеспечиваем консультации по подбору, монтажу и эксплуатации, помогаем с оформлением необходимой документации и гарантируем оперативные сроки поставки от склада в Костанае. Наша цель — обеспечить бесперебойную работу вашего высокоточного оборудования с помощью надежных систем пневмоподготовки.
