Сепаратор Х43-46 магнитный

Магнитный сепаратор Х43-46 и Х43-47 представляет собой специализированное оборудование, предназначенное для эффективного отделения мелких ферромагнитных частиц из смазочно-охлаждающих жидкостей (СОЖ). Это ключевой элемент в поддержании качества технологических эмульсий на шлифовальных, хонинговальных и других доводочных станках, где используется абразивный рабочий инструмент. Применение магнитного сепаратора напрямую влияет на чистоту обработки металлических поверхностей и позволяет многократно использовать охлаждающие жидкости, что существенно снижает эксплуатационные расходы предприятий Казахстана.

Назначение и область применения магнитных сепараторов

Основное назначение магнитного сепаратора Х43-46 – это автоматическая очистка водно-масляных эмульсий (например, 96,5% воды и 3,5% эмульсола) от продуктов износа – мелких магнитных частиц, часто смешанных с абразивным шламом. Устройство эффективно работает с жидкостями, вязкость которых не превышает 75 mm²/s, что охватывает широкий спектр синтетических и минеральных масел. Его устанавливают на металлообрабатывающих предприятиях в Астане, Караганде, Павлодаре и других промышленных центрах Казахстана для обеспечения бесперебойной работы шлифовальных линий.

Ключевые преимущества использования магнитного сепаратора Х43-46:

Повышение качества обработки: Отсутствие металлической взвеси в СОЖ предотвращает появление рисок и царапин на деталях.

Экономия ресурсов: Многократное использование очищенной жидкости значительно сокращает её расход.

Увеличение срока службы оборудования: Чистая жидкость меньше изнашивает насосы, форсунки и другие элементы гидросистем станков.

Универсальность: Магнитный сепаратор может работать как самостоятельная единица или интегрироваться в комплексные установки очистки.

Принцип работы и конструкция

В основе работы сепаратора Х43-46 лежит физический принцип разделения сред по магнитным свойствам. Загрязненная жидкость поступает в корпус, где вращается магнитный барабан. Ферромагнитные частицы притягиваются к его поверхности и удерживаются там. Очищенная жидкость свободно проходит через сепаратор. Специальный скребок непрерывно снимает налипший шлам с барабана, обеспечивая стабильную производительность очистки. Такая простая и надежная конструкция гарантирует долгий срок службы даже в условиях интенсивной эксплуатации на казахстанских заводах.

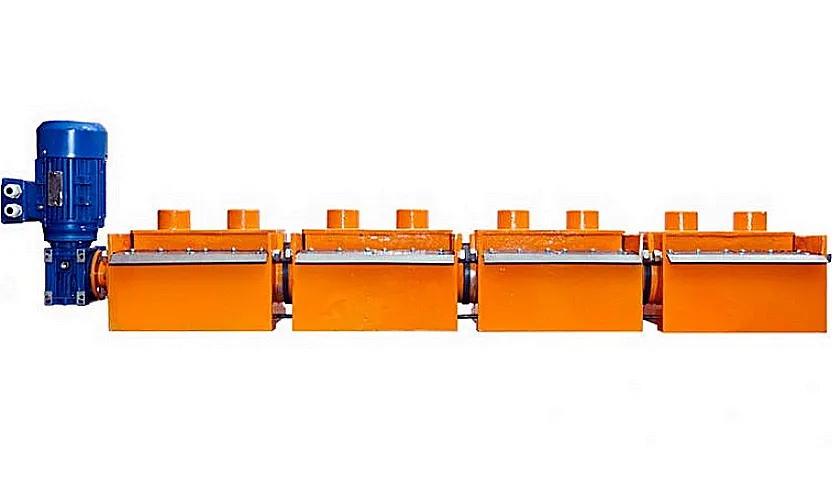

Внешний вид магнитного сепаратора Х43-46, модель с правым расположением привода.

Қазақстандағы зауыт иесі магнитті сепараторды сатып алып, операторға сұрайды: "Осы құрылғы не істейді?" Оператор жауап береді: "Ол СОЖ-ты тазартады". Иесі таңғаланып: "Қандай СОЖ? Ол жай ғана магнитті сепаратор X43-46!"

Технические характеристики и модификации

Сепараторы магнитные Х43-46 и Х43-47 отличаются, в первую очередь, производительностью. Они изготавливаются с левым или правым расположением привода (мотор-редуктора), что позволяет удобно вписать оборудование в существующую схему трубопроводов на производстве.

Модификации сепаратора Х43-46

Х43-46-1: Исполнение с левым расположением привода.

Х43-46-2: Исполнение с правым расположением привода.

Х43-46-1-1: С отверстием на задней крышке и с правым расположением привода.

Х43-46-2-1: С отверстием на задней крышке и с левым расположением привода.

Эксплуатация, монтаж и техническое обслуживание

Для установки сепаратора необходимо обеспечить уклон подводящего трубопровода от станка не менее 5° для обеспечения самотека загрязненной жидкости. Входное отверстие рекомендуется защищать сеткой с ячейкой 3-5 мм от крупных частиц. После монтажа редуктор заполняется специальной смазочной смесью (например, маслом ИС-20 с 3% олеиновой кислоты).

Важные эксплуатационные требования:

Регламентная замена масла: В редукторе и подшипниках – не реже одного раза в 6 месяцев.

Очистка от шлама: При остановке оборудования более чем на 12 часов магнитный барабан и скребок необходимо очистить вручную.

Полная промывка: Рекомендуется проводить полную очистку сепаратора с промывкой не реже одного раза в месяц для поддержания номинальной производительности.

Габаритные и присоединительные размеры

Габариты магнитного сепаратора Х43-46 варьируются в зависимости от конкретной модификации. Для точного расчета занимаемой площади и подключения рекомендуем обратиться к техническим чертежам. Наши специалисты в Актау помогут подобрать модель, оптимально подходящую под параметры ваших станков.

Ремонт и запчасти

Наиболее подвержены износу в процессе эксплуатации магнитного сепаратора Х43-46 следующие элементы: скребок для очистки барабана, резиновые уплотнения, подшипниковые узлы и щеточный аппарат электродвигателя. Компания "Гидротех" осуществляет поставку оригинальных ремкомплектов и запасных частей для обеспечения длительной и бесперебойной работы оборудования.

Пример условного обозначения для заказа

Для заказа магнитного сепаратора необходимо указать базовую модель и нужное исполнение. Например: Сепаратор магнитный Х43-46-2. Это обозначение соответствует модели с расходом 400 л/мин и правым расположением привода. Получить консультацию и оформить заказ можно напрямую у поставщика Гидротех.

Где используется магнитный сепаратор Х43-46?

Это оборудование незаменимо на любых металлообрабатывающих предприятиях Казахстана, где применяются процессы шлифования, хонингования или протяжки с использованием СОЖ. Его устанавливают на:

- Круглошлифовальных и плоскошлифовальных станках.
- Хонинговальных агрегатах.
- Линиях доводочной обработки.
- В комплексных системах циркуляции и очистки технологических жидкостей в цехах.

Доставка по Казахстану и СНГ

Компания "Гидротех", являясь прямым поставщиком промышленного оборудования, организует доставку магнитных сепараторов Х43-46 во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также мы осуществляем поставки в страны СНГ. Сроки и условия доставки уточняйте в разделе Контакты.

Выбирая магнитный сепаратор Х43-46 от казахстанского поставщика "Гидротех", вы получаете надежное оборудование с гарантией, полным комплектом документации и оперативной сервисной поддержкой на месте. Это эффективное решение для повышения качества продукции и снижения затрат на производство.
