Распределители с двухсторонним электропневматическим управлением: обзор серии
Распределители с двухсторонним электропневматическим управлением представляют собой ключевые компоненты в современных пневмосистемах, обеспечивающие точное и надежное переключение потоков сжатого воздуха. Серия, представленная моделью ПБВ64-1МА, а также аналогами В64-14А-05, ПВ64-2МА и В64-24А-05, разработана для эксплуатации в условиях жестких промышленных нагрузок. Эти устройства выпускаются под брендом Гидротех и поставляются напрямую в Казахстан, что гарантирует доступность и оперативную доставку.
Основное назначение распределителей с двухсторонним электропневматическим управлением – управление пневмоцилиндрами, приводами станков, прессов и автоматизированных линий. Они обеспечивают фиксацию положения золотника после снятия управляющего сигнала, что критично для цикличных операций. Благодаря стыковому исполнению и соответствию стандартам ГОСТ, эти распределители легко интегрируются в существующие пневмосистемы.
Габариты, вес и коды для заказа
Ниже приведены обобщенные данные по массогабаритным показателям для серии распределителей. Основная модель ПБВ64-1МА имеет компактные размеры, что позволяет ее установку в стесненных условиях. Код ТН ВЭД для данной продукции – 8481 80 000 0 (пневматические распределители).
| Модель | Масса, кг, не более | Условный проход, мм | Присоединение | Климатическое исполнение |
|---|
| ПБВ64-1МА | 1,92 | 16 | Стыковое, нижнее | УХЛ4, О4 |
| В64-14А-05 (аналог) | ~1,9 | 16 | Стыковое | УХЛ4 |
| ПВ64-2МА | ~1,8 | 16 | Стыковое | УХЛ4 |
| В64-24А-05 (аналог) | ~1,9 | 16 | Стыковое | УХЛ4 |

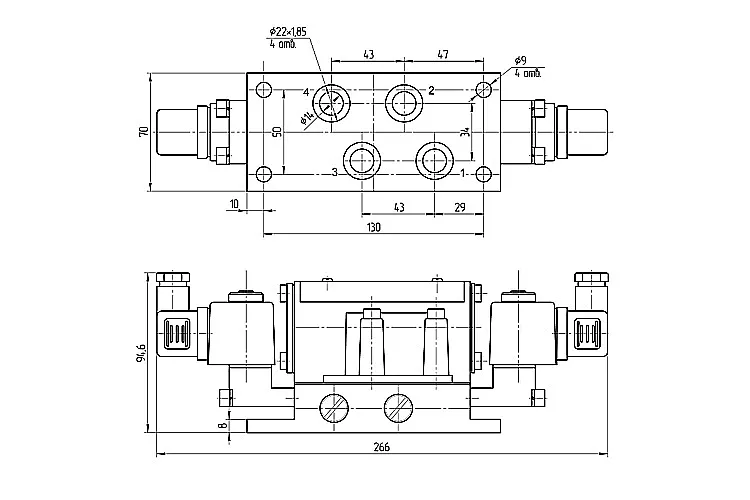

Габаритные размеры для модели ПБВ64-1МА можно увидеть на изображении ниже. Обратите внимание на расположение монтажных отверстий и портов подключения.
Чертеж габаритов распределителя ПБВ64-1МА с указанием основных присоединительных размеров.
Жұмысшы пневматика мамандары сұрақ қойды: распределители с двухсторонним электропневматическим управлением қайда жетіспейді? Жауап: егер ол жетіспейтін болса, онда барлық станоктар тоқтайды, сондықтан оны әрдайым қол жетімді етіп ұстау керек!
Технические характеристики и параметры работы
Ключевые эксплуатационные параметры для распределителей с двухсторонним электропневматическим управлением серии ПБВ64-1МА приведены в таблице. Эти данные помогут в правильном подборе устройства под конкретные условия по давлению, производительности и напряжению питания.
| Параметр | Значение для ПБВ64-1МА |
|---|
| Тип распределителя и схема | 4/2, двухпозиционный |
| Способ управления | Двухстороннее электропневматическое |
| Условный проход (Ду), мм | 16 |
| Рабочее давление (номинальное), МПа | 0,63 |
| Минимальное давление срабатывания, МПа | 0,25 |
| Пропускная способность, Kv, м³/ч | ≥2,8 |
| Максимальная частота срабатываний, 1/мин | 250 |
| Время срабатывания (при 0,4 МПа), с | ≤0,1 |
| Напряжение питания (постоянный ток), В | 12, 24, 48, 110 |
| Напряжение питания (переменный ток 50 Гц), В | 24, 36, 48, 110, 220, 380 |
| Потребляемая мощность (постоянный ток), Вт | ≤7 |
| Потребляемая мощность (переменный ток), ВА | ≤9 |
| Степень защиты корпуса | IP65 |
| Тип рабочей среды | Сжатый воздух, инертный газ (очищенный) |
| Диапазон температур окружающей среды, °C | от -10 до +60 (для УХЛ4) |
| Срок службы (средний ресурс), млн циклов | 1,5 – 2 |
Принцип работы и конструктивные особенности
Распределители с двухсторонним электропневматическим управлением, такие как ПБВ64-1МА, работают по принципу пилотного управления. Основной золотник (распределительный орган) перемещается не напрямую соленоидом, а с помощью управляющего пневмоцилиндра или мембраны, на который подается давление с пилотного распределителя. При подаче электрического сигнала на одну катушку срабатывает пилотный клапан, и давление воздуха смещает золотник в одно крайнее положение. При подаче сигнала на вторую катушку – золотник перемещается в противоположное положение. После снятия сигнала положение золотника фиксируется за счет конструктивных особенностей (отсутствия возвратной пружины), что является ключевым преимуществом для многих технологических процессов.
Конструкция включает в себя основной корпус со стыковочной плоскостью, плоский притертый золотник для минимальных утечек, два электропневматических пилотных блока с ручным дублированием, а также встроенные разъемы для подключения питания. Для снижения шума при сбросе воздуха в атмосферу рекомендуется установка глушителей типа 2113.
Область применения в промышленности Казахстана
В Казахстане распределители с двухсторонним электропневматическим управлением широко используются в различных отраслях. Они незаменимы в пневмоавтоматике станков металлообработки, прессового оборудования на предприятиях в Актобе и Усть-Каменогорске, на автоматических линиях по производству строительных материалов в Шымкенте и Караганде. Также эти устройства применяются в упаковочном оборудовании, роботизированных манипуляторах, системах управления заслонками и клапанами.
Особенно востребованы они в условиях, где требуется сохранить положение привода после отключения питания, например, в аварийных стоп-системах или в циклах с длительной выдержкой. Надежность и соответствие климатическим условиям Казахстана (исполнение УХЛ4) делают эти распределители оптимальным выбором для локальных производств.
Ремонт и запчасти: что чаще всего требует замены
Как и любое механическое устройство, распределители с двухсторонним электропневматическим управлением могут требовать обслуживания. Типичный ремкомплект включает уплотнительные элементы, пружины и иногда золотник. Ниже приведен перечень частей, которые наиболее подвержены износу.
| Наименование запчасти | Назначение | Типовая модель для ПБВ648-1МА |
|---|
| Уплотнительные кольца золотника | Герметизация рабочей камеры | Набор из NBR или FKM |
| Возвратная пружина пилотного блока (если есть) | Возврат пилотного клапана | Пружина №ХХ |
| Электромагнитная катушка | Преобразование электрического сигнала | Катушка на 24В DC/220В AC |
| Прокладка монтажной плиты | Герметизация стыка с пневмоплитой | Прокладка стыковая Ду16 |
| Ручка дублера (кнопка) | Ручное переключение | Кнопка штоковая |
Приобрести оригинальные запасные части можно у поставщика Гидротех, что гарантирует совместимость и долгий срок службы устройства.
Условное обозначение и примеры заказа
Маркировка модели ПБВ64-1МА расшифровывается следующим образом: П – пневматический, Б – беспружинный (с фиксацией), В – золотниковый, 641 – однокатушечное исполнение пилота (но в данном случае двухстороннее управление означает два пилота), М – модификация, А – климатическое исполнение. Аналоги, такие как В64-14А-05, имеют схожую структуру обозначения.
При заказе необходимо указать модель, напряжение питания катушки и тип присоединения. Например: Распределитель ПБВ64-1МА, стыковое присоединение, катушка 24В DC. Оформить заявку можно на сайте Гидротех или связавшись с менеджерами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию распределителя с двухсторонним электропневматическим управлением для моего оборудования?
Основные критерии: условный проход (Ду), который должен соответствовать диаметру трубопровода; рабочее давление в вашей системе; напряжение управления (постоянный или переменный ток). Если у вас ранее стоял ПБВ64-1МА, прямой заменой является модель В64-14А-05. Для консультации свяжитесь с техническими специалистами Гидротех.
Какие сроки поставки и доставки в города Казахстана, например, в Павлодар или Тараз?
Поставщик Гидротех осуществляет отгрузку со складов в Казахстане. Стандартный срок доставки в крупные города (Астана, Алматы, Шымкент) – 2-3 рабочих дня. В регионы, такие как Павлодар, Тараз, Усть-Каменогорск – 3-5 рабочих дней, в зависимости от логистической компании.
Каковы условия эксплуатации распределителей в казахстанском климате?
Распределители серии имеют климатическое исполнение УХЛ4 и О4, что означает возможность работы при температуре окружающей среды от -10°C до +60°C и относительной влажности до 80%. Для работы в более суровых условиях (например, на открытых площадках зимой) рекомендуется предусмотреть подогрев или утепление шкафов управления.
Совместимы ли распределители ПБВ64-1МА с импортным оборудованием, например, европейскими пневмоплитами?
Да, стыковое присоединение соответствует международным стандартам по расположению отверстий и уплотнений. Однако перед монтажом необходимо проверить совпадение габаритных размеров и шага крепежных отверстий. В случае сомнений вышлите чертеж плиты для проверки нашим инженерам.
Заключение: надежные поставки от казахстанского бренда Гидротех
Выбирая распределители с двухсторонним электропневматическим управлением серии ПБВ64-1МА и ее аналоги, вы инвестируете в надежность и долговечность своих пневмосистем. Бренд Гидротех, как ведущий поставщик промышленной пневматики в Казахстане, гарантирует качество продукции, техническую поддержку и оперативную доставку в любой регион страны и СНГ. Мы доставляем оборудование в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города Казахстана и страны Содружества. Для заказа или консультации перейдите на сайт gidro777.kz или воспользуйтесь формой обратной связи.
