Пневмоблоки управления серий ПБ, ПБУ и ПУОБ представляют собой компактные и высокоэффективные устройства управления для пневматических систем, широко используемых в промышленности Казахстана и стран СНГ. Эти компоненты критически важны для автоматизации производственных процессов, управления исполнительными механизмами и обеспечения точного контроля параметров сжатого воздуха. Основное назначение пневмоблоков ПБ, ПБУ и ПУОБ – преобразование электрических сигналов в пневматические действия, что делает их незаменимыми в станкостроении, на конвейерных линиях и в системах автоматического управления.
Серия включает три ключевые модели: ПБУ1, ПБУ2 и ПБУ3. Каждая из них адаптирована под определенный условный проход и производительность, что позволяет гибко подходить к проектированию систем. Пневмоблоки ПБ, ПБУ и ПУОБ отличаются высокой надежностью даже в сложных условиях эксплуатации, характерных для горнодобывающей, металлургической и машиностроительной отраслей Казахстана. Их применение гарантирует стабильную работу оборудования и снижение простоев.
Описание и назначение серии пневмоблоков ПБУ
Серия пневмоблоков управления ПБУ разработана для точного управления подачей и параметрами сжатого воздуха в промышленных системах. Пневмоблоки ПБ, ПБУ и ПУОБ устанавливаются в качестве промежуточных звеньев между системами управления (контроллерами, реле) и пневмоцилиндрами, клапанами или другими исполнительными устройствами. Они выполняют функции распределения, регулирования давления, а также контроля заданных параметров рабочей среды.
Модели ПБУ1 и ПБУ2 обеспечивают пять ключевых функций: регулирование давления, контроль (мониторинг) давления, управление подачей сжатого воздуха, а также регулирование скорости движения пневмопривода как в прямом, так и в обратном направлении. Модель пневмоблок ПБУ3 выполняет четыре функции: регулирование давления, контроль давления, управление подачей сжатого воздуха и сигнализацию отклонения давления от заданного диапазона. Это делает его идеальным для систем, где критически важна индикация нештатных ситуаций.
"Қайсы пневмоблок жаксы?" – деп сұрайды бастық.
"ПБУ1 және ПБУ2 – бес функция, ПБУ3 – төрт!" – деп жауап береді инженер.
"Онда бізге пневмоблоки ПБ, ПБУ, ПУОБ керек, барлық функциялар қажет!" – деді бастық.
Технические характеристики пневмоблоков управления ПБУ
Основные параметры серии пневмоблоков ПБУ представлены в сводной таблице. Они варьируются в зависимости от типоразмера, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации и требуемой производительности (өріс, өнімділік).
| Технический параметр |
Значения для моделей серии ПБУ |
| ПБУ1 |
ПБУ2 |
ПБУ3 |
| Условный проход (Ду), мм |
6 |
10 |
2.5 |
| Номинальное рабочее давление, МПа (кгс/см²) |
1.0 (10.0) |
| Минимальное давление срабатывания, МПа (кгс/см²) |
0.25 (2.5) |
0.14 (1.4) |
| Номинальный расход воздуха (при выходном давлении 0.4 МПа), м³/мин, мин. |
0.3 |
0.5 |
0.1 |
| Тип рабочей среды |
Очищенный сжатый воздух (масловлагоотделенный) |
Электрическое управляющее напряжение, В
— постоянный ток
— переменный ток 50 Гц
— переменный ток 60 Гц |
12, 24, 48, 110
24, 36, 110, 220, 380
110, 220 |
| Максимальная частота срабатываний, циклов/мин |
100 |
Время срабатывания, c, макс.
— включение
— выключение |
0.063
0.08 |
0.063
0.08 |
0.02
0.012 |
| Присоединительные размеры (резьба) |
Согласно условному проходу (метрическая или трубная резьба) |
| Масса, кг, макс. |
1.85 |
3.0 |
1.92 |
| Температурный диапазон эксплуатации |
От -40°C до +60°C (в зависимости от климатического исполнения) |
| Средний срок службы |
Более 1 000 000 циклов при соблюдении условий эксплуатации |
| Код ТН ВЭД |
8481 80 390 0 (Пневматические аппараты для управления механизмами) |
Принцип работы и область применения
Принцип действия пневмоблоков ПБ, ПБУ и ПУОБ основан на преобразовании электрического управляющего сигнала в перемещение золотникового или аналогичного распределительного элемента. Это перемещение открывает или закрывает каналы для подачи сжатого воздуха к потребителю. Высокая скорость срабатывания и надежность делают эти устройства ключевыми в контурах управления.
Где используются пневмоблоки ПБ, ПБУ и ПУОБ? Основная область применения – управление технологическими линиями МФК-2, а также станками моделей МОК-3 и МОК-4. Они также востребованы в составе:
— Автоматических линий подачи и обработки деталей.
— Систем управления прессами и штампами.
— Устройств позиционирования и зажима в станках с ЧПУ.
— Исполнительных механизмов в упаковочном и фасовочном оборудовании.
— Систем пневмоавтоматики в горнодобывающей технике и на транспорте.
В Казахстане пневмоблоки ПБУ находят применение на предприятиях в Актобе (металлургия), Павлодаре (тяжелое машиностроение), Караганде и Усть-Каменогорске.
Варианты исполнения и условное обозначение моделей ПБУ
Каждая модель серии имеет развернутое условное обозначение, которое позволяет точно определить её характеристики. Серия пневмоблоков ПБ, ПБУ и ПУОБ предлагает широкий выбор вариантов исполнения под различные нужды.
| Позиция в обозначении |
Расшифровка вариантов исполнения |
Первая цифра после "ПБУ"
(Пример: ПБУ1.Х.ХХХ Х) |
Условный проход (Ду):
1 – 6 мм; 2 – 10 мм; 3 – 2.5 мм. |
Вторая цифра (род тока)
(Пример: ПБУХ.1.ХХХ Х) |
1 – питание постоянным током (DC);
2 – питание переменным током частотой 50 Гц;
3 – питание переменным током частотой 60 Гц. |
Третья цифра (напряжение)
(Пример: ПБУХ.Х.1ХХ Х) |
Величина электрического управляющего напряжения:
1 – 12В; 2 – 24В; 3 – 36В; 4 – 48В; 5 – 110В; 6 – 220В; 7 – 380В. |
| Климатическое исполнение |
УХЛ или О по ГОСТ 15150, категория размещения 4. |
Габаритные и присоединительные размеры блоков ПБУ
Внешний вид и конструктивные особенности пневмоблоков ПБУ представлены на изображениях ниже. Обратите внимание на различия в размерах, обусловленные разным условным проходом и производительностью.

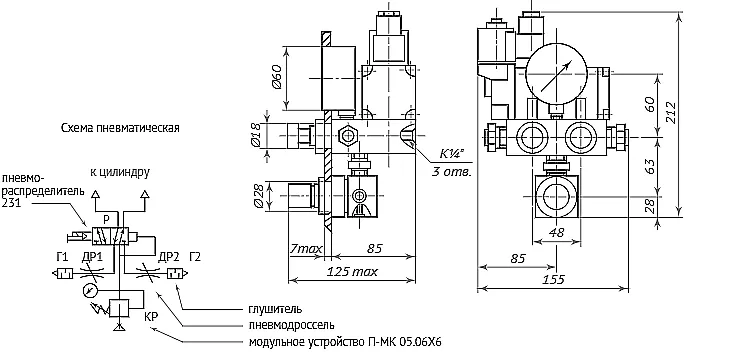

Пневмоблок управления ПБУ-1 (Ду 6 мм)
Внешний вид пневмоблока управления ПБУ1 с обозначением портов подключения.
Пневмоблок управления ПБУ-2 (Ду 10 мм)
Конструкция пневмоблока ПБУ2, предназначенного для больших расходов воздуха.

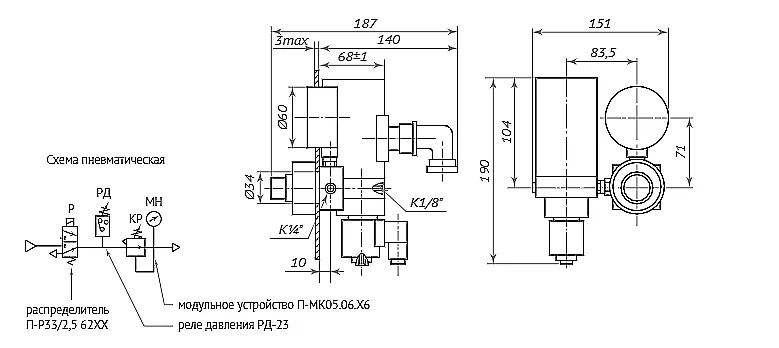

Пневмоблок управления ПБУ-3 (Ду 2.5 мм)
Компактный пневмоблок ПБУ3 для систем с малым расходом и функцией сигнализации.
Ремкомплекты и часто заменяемые запасные части
Для обеспечения долговечной работы рекомендуется проводить плановое обслуживание пневмоблоков ПБ, ПБУ и ПУОБ. В состав типового ремкомплекта входят элементы, подверженные естественному износу при высокоинтенсивной эксплуатации (қызмет ету).
| Наименование узла / детали |
Описание и типичные неисправности |
| Уплотнительные манжеты и кольца |
Износ, потеря эластичности, приводящие к утечке воздуха (ауаның ағуы). |
| Возвратная пружина золотника |
Усталость металла, потеря упругости, что сказывается на времени срабатывания. |
| Электромагнитная катушка (соленоид) |
Перегорание обмотки или потеря магнитных свойств из-за перегрева или скачков напряжения. |
| Золотниковый узел (распределитель) |
Задиры или загрязнение рабочей поверхности, ведущие к заклиниванию. |
| Поршень или диафрагма (в клапанах) |
Механическое повреждение или износ, влияющие на герметичность. |
Примеры заказа и поставки пневмоблоков ПБУ
Для заказа необходимой модели серии пневмоблоков ПБ, ПБУ и ПУОБ важно правильно указать полное условное обозначение.
Пример 1: ПБУ1.2.532 УХЛ4 – означает: Пневмоблок управления ПБУ1 (Ду=6 мм), с питанием переменным током 50 Гц (2), на напряжение 36В (5), с климатическим исполнением УХЛ категории 4.
Пример 2: ПБУ2.1.245 О4 – Пневмоблок управления ПБУ2 (Ду=10 мм), с питанием постоянным током (1), на напряжение 110В (5), общепромышленного исполнения (О) категории 4.
Для оформления заказа вы можете обратиться напрямую к нашему менеджеру по телефону или через форму обратной связи.
Часто задаваемые вопросы (FAQ) о пневмоблоках ПБУ в Казахстане
Ответы на наиболее актуальные вопросы об оборудовании.
Как правильно выбрать модификацию пневмоблока ПБУ для моего оборудования?
Ключевые параметры для выбора: 1) требуемый условный проход (Ду), который определяет пропускную способность; 2) доступное управляющее напряжение на объекте (постоянный/переменный ток и его величина); 3) необходимая функциональность (5 функций у ПБУ1/2 или 4 у ПБУ3). Для точного подбора рекомендуем предоставить техническое задание или описание системы нашему инженеру.
Какой срок поставки пневмоблоков ПБУ в города Казахстана?
Наличие моделей серии пневмоблоков ПБ, ПБУ и ПУОБ постоянно поддерживается на нашем складе в Костанае. Доставка в Астану (Нур-Султан), Алматы, Шымкент, Караганду осуществляется в течение 2-5 рабочих дней транспортными компаниями. В отдаленные регионы сроки могут увеличиваться на логистику.
Каковы условия эксплуатации пневмоблоков в казахстанском климате?
Серия рассчитана на работу в широком температурном диапазоне от -40°C до +60°C. Оборудование с исполнением УХЛ4 рекомендуется для регионов с умеренным и холодным климатом (например, Северный Казахстан). Для всех моделей критически важно использовать очищенный и осушенный сжатый воздух, чтобы предотвратить обледенение и коррозию внутренних каналов.
Совместимы ли пневмоблоки ПБУ с импортным оборудованием (Festo, SMC и др.)?
Пневмоблоки управления ПБУ выполняют стандартные функции распределителей и регуляторов давления. Их подключение возможно через переходники с соответствующей резьбой (метрическая, трубная). Важно согласовать электрические параметры (напряжение, тип тока) и пневматические характеристики (давление, расход). Наши специалисты помогут провести аудит совместимости.
Поставки по Казахстану и СНГ от ТОО «Гидротех»
Компания Гидротех, базирующаяся в Костанае, является надежным поставщиком промышленных пневмокомпонентов на рынок Казахстана и стран СНГ. Мы являемся официальным дистрибьютором серии пневмоблоков ПБ, ПБУ и ПУОБ, обеспечивая наших клиентов оригинальной продукцией, технической поддержкой и полным комплектом сопроводительной документации.
Мы осуществляем оперативную доставку в любой регион: Астана (Нур-Султан), Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для постоянных партнеров и крупных промышленных предприятий предусмотрены специальные условия и гибкая система скидок.
Обращайтесь в ТОО «Гидротех», и наши специалисты подберут оптимальные пневмоблоки ПБ, ПБУ и ПУОБ для вашего производства, гарантируя стабильность и эффективность технологических процессов.
