Назначение и описание пневмоблока управления ПБУ7-10.5
Пневмоблок управления ПБУ7-10.5ХХ УХЛ4 – это компактный и высокоэффективный батарейный блок, разработанный для централизованного и точного управления пневматическими приводами на литейных машинах и другом промышленном оборудовании. Конструктивно он объединяет несколько распределителей в общем корпусе, что обеспечивает удобное подключение, экономию пространства и повышение надёжности всей системы. В основе работы пневмоблока управления ПБУ7 лежит принцип электромагнитного управления потоками сжатого воздуха, что обеспечивает быстрое и чёткое срабатывание исполнительных механизмов. Применение данного пневмоблока управления особенно актуально для металлургических и машиностроительных предприятий Казахстана, где требуется надёжная автоматизация технологических процессов.
Ключевые особенности и технические характеристики
Одной из главных особенностей пневмоблока управления ПБУ7-10.5 является его конструктивная унификация и возможность работы в широком диапазоне напряжений питания. Это позволяет интегрировать его в существующие системы без дорогостоящей модернизации. Все модификации блока рассчитаны на номинальное давление 1,0 МПа (10 кгс/см²), что соответствует большинству промышленных стандартов. Пневмоблок управления обладает высокой пропускной способностью для каждого распределителя, гарантируя необходимый расход воздуха для эффективной работы пневмоцилиндров и других приводов.
| Основные технические характеристики пневмоблока управления ПБУ7 |
| Параметр |
ПБУ7.10.2 |
ПБУ7.10.3 |
ПБУ7.10.4 |
ПБУ7.20.232.231 |
| Условный проход, мм |
10 |
20 |
| Номинальное давление, МПа (кгс/см²) |
1,0 (10,0) |
| Минимальное давление, МПа (кгс/см²) |
0,25 (2,5) |
0,3 (3,0) |
| Пропускная способность каждого распределителя, м³/час, не менее |
1,5 |
5,6 |
Диапазон электрического напряжения, В
– постоянный ток
– переменный ток 50 Гц
– переменный ток 60 Гц |
12, 24, 48, 110
36, 110, 220, 380
110, 220 |
Номинальная мощность электромагнита, не более
– постоянного тока, Вт
– переменного тока 50 Гц, В·А
– переменного тока 60 Гц, В·А |
14
21
28 |
18
27
36 |
24
36
48 |
8
10
13 |
| Макс. утечка воздуха, см³/мин |
Не регламентируется |
320 |
| Габаритные размеры (ШхВ), мм |
166×130 |
222×186 |
278×242 |
Индивидуально |
| Масса, кг, не более |
3,44 |
4,8 |
6,16 |
7,8 |
Условия эксплуатации и требования к рабочей среде
Пневмоблок управления ПБУ7-10.5ХХ УХЛ4 предназначен для длительной работы на сжатом воздухе, очищенном от загрязнений. Класс чистоты воздуха должен соответствовать стандарту и не быть грубее 10 по ГОСТ 17433-80. Для обеспечения долгой службы золотниковых пар в воздухе должно присутствовать распылённое масло вязкостью 10-35 мм²/с (сСт) при 50°C в концентрации примерно 2-4 капли на кубический метр воздуха (при нормальных условиях). Блок имеет степень защиты IP54, что обеспечивает защиту от пыли и брызг воды, и может монтироваться в любом рабочем положении, что упрощает его интеграцию в существующие схемы ағын сулей. Температурный режим эксплуатации определяется климатическим исполнением УХЛ4 (умеренный и холодный климат, размещение в закрытых помещениях).
Расшифровка условного обозначения пневмоблока
Маркировка пневмоблока управления ПБУ7 несёт в себе полную информацию о его технических параметрах. Понимание условного обозначения позволяет точно подобрать нужную модификацию под конкретные задачи.
| Позиция в обозначении |
Значение |
| ПБУ7.ХХ.XХХ.ХХХ X |
Количество распределителей (для серии ПБУ7.10):
2 – два распределителя;
3 – три распределителя;
4 – четыре распределителя (пневмосхема 231). |
| ПБУ7.ХХ.ХXХ.ХХХ X |
Род тока (для серии ПБУ7.20):
1 (Д) – постоянный ток;
2 (А) – переменный ток 50 Гц;
3 (Б) – переменный ток 60 Гц. |
| ПБУ7.ХХ.ХХX.ХХХ X |
Номинал напряжения:
1 – 12В; 2 – 24В; 3 – 36В; 4 – 48В; 5 – 110В; 6 – 220В; 7 – 380В. |
| ПБУ7.ХХ.ХХХ.ХХХ X |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150. |
Примеры заказа и шутка от мастеров
Для корректного оформления заказа необходимо правильно указать полное условное обозначение. Например, для пневмоблока управления, содержащего 2 распределителя на переменный ток 50 Гц с напряжением 220В в климатическом исполнении УХЛ4, запись будет выглядеть так: Пневмоблок ПБУ7.10.226 УХЛ4 ТУ2-053-0224842-008-89. Для исполнения О: Пневмоблок ПБУ7.10.226 04 ТУ2-053-0224842-008-89.
Жұмысшылар арасындағы әңгіме:
– Ей, Нұрлан, бұл пневмоблок управления ПБУ7-10.5 қалай жұмыс істейді?
– Қарашы, ол тек қана желді басқарады. Бірақ сол желдің күшімен біз бүкіл құйманы көтереміз!
Габаритные размеры и присоединительные изображения
Благодаря компактному батарейному исполнению, пневмоблок управления ПБУ7 легко встраивается в шкафы управления и на технологические панели. Типоразмеры варьируются в зависимости от количества распределителей.

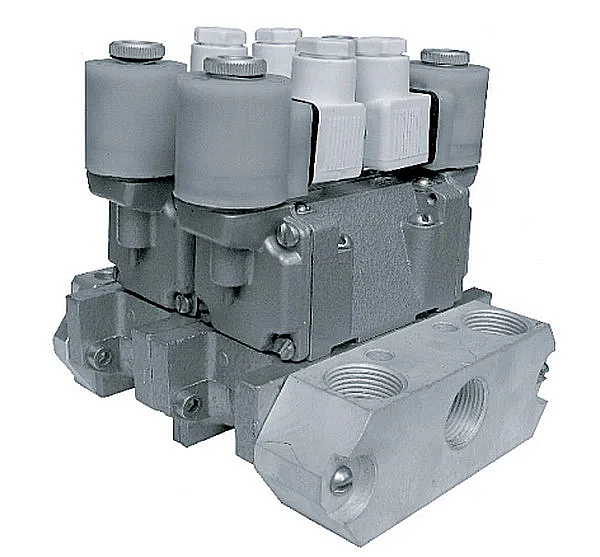

Вид 1: ПБУ7-10.5ХХ УХЛ4 с фронтальной стороны подключения.
Вид 2: ПБУ7-10.5ХХ УХЛ4 сбоку, демонстрирующий общую конструкцию батарейного блока.

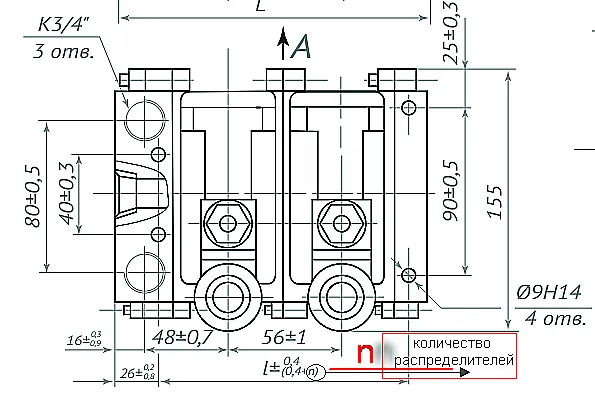

Вид 3: ПБУ7-10.5ХХ УХЛ4 на монтажной шине, пример установки.
Где используется пневмоблок управления ПБУ7?
Основная область применения пневмоблока управления ПБУ7-10.5 – это литейное производство. Он является ключевым элементом систем управления пневмоцилиндрами литейных машин (термопластавтоматов, пресс-форм, манипуляторов). Также он находит применение в общих промышленных системах автоматики, где требуется многоканальное управление пневмоприводами: на подъёмно-транспортном оборудовании, станках, упаковочных линиях. Надёжность и адаптивность делают этот батарейный блок востребованным на предприятиях Казахстана в Астане, Алматы, Караганде, Павлодаре и других промышленных центрах.
Мы – официальный поставщик Гидротех в Казахстане
Компания Гидротех является проверенным поставщиком промышленной пневмоавтоматики на рынке Казахстана. Мы поставляем оригинальный пневмоблок управления ПБУ7-10.5ХХ УХЛ4 напрямую со склада в Костанае, обеспечивая полную техническую поддержку и гарантию. Организуем быструю доставку во все регионы страны: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны Содружества Независимых Государств (СНГ). Наши специалисты помогут подобрать необходимую модификацию блока под ваше оборудование. Все вопросы по заказу и консультации вы можете получить на нашем сайте https://gidro777.kz или в разделе Контакты.
Часто задаваемые вопросы о пневмоблоке управления ПБУ7
Вопрос 1: Как правильно выбрать модификацию для замены вышедшего из строя пневмоблока управления?
Для правильного выбора необходимо определить базовые параметры агрегата. Во-первых, подсчитайте количество задействованных распределителей (2, 3 или 4). Во-вторых, уточните тип питающего тока (постоянный или переменный) и его напряжение на старом блоке. В-третьих, обратите внимание на условный проход подключаемых трубопроводов (10 или 20 мм). Эти данные, зашифрованные в маркировке старого блока, позволят точно подобрать нужную модель.
Вопрос 2: Каковы сроки поставки пневмоблока ПБУ7-10.5 в мой город?
Для крупных городов Казахстана, таких как Астана или Алматы, срок поставки со склада в Костанае обычно составляет от 3 до 7 рабочих дней. В отдалённые регионы доставка может занять до 10-14 дней в зависимости от логистики. Точные сроки можно уточнить у наших менеджеров при оформлении заказа.
Вопрос 3: Какие условия эксплуатации являются критичными для блока?
Самое важное условие – чистота и подготовка сжатого воздуха. Подача неочищенного воздуха без масляного тумана приводит к быстрому износу золотников и выходу батарейного блока из строя. Также необходимо обеспечивать электропитание в пределах указанного в характеристиках номинала напряжения. Несоблюдение этих условий является основной причиной поломок.
Вопрос 4: Можно ли подключить пневмоблок управления к системе с более высоким давлением?
Нет, категорически не рекомендуется. Все модели пневмоблока управления ПБУ7-10.5ХХ УХЛ4 рассчитаны на максимальное номинальное давление 1,0 МПа (10 кгс/см²). Превышение этого значения может привести к разрушению компонентов и аварийной ситуации. Перед подключением обязательно убедитесь, что давление в вашей системе не превышает допустимое для данного блока.
