Насос пластинчатый НПл 80/16 представляет собой современный отечественный аналог устаревшей, но широко распространенной модели БГ12-25АМ. Это высоконадежный агрегат, предназначенный для создания нерегулируемого потока рабочей жидкости в гидравлических системах промышленного оборудования на предприятиях Казахстана и стран СНГ.
Описание и назначение
Насос пластинчатый НПл 80/16 – это нерегулируемый лопастной гидромашина объемного типа. Он используется в качестве источника давления в гидроприводах металлорежущих станков, прессов, подъемников и прочего технологического оборудования. Основная задача этого узла – обеспечить стабильную и бесперебойную подачу минерального масла в систему под высоким давлением. Модель НПл 80/16 полностью взаимозаменяема с советским аналогом БГ12-25АМ, что делает её незаменимой при ремонте и модернизации парка станков на казахстанских заводах.
Агрегат работает на минеральных маслах, таких как ИГП-38, ВНИИ НП-403 или их импортные аналоги (например, Shell Tellus, Mobil DTE). Диапазон рабочих температур жидкости составляет от -10°C до +60°C, что покрывает большинство климатических условий в регионах Казахстана. Важное требование – чистота масла, рекомендуемая тонкость фильтрации на входе в насос пластинчатый составляет 25 микрон.

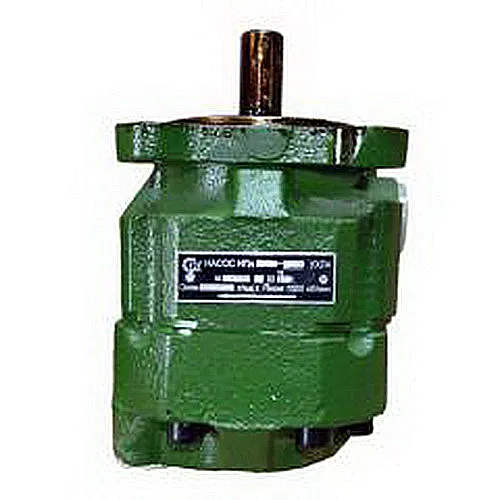

На изображении представлен насос пластинчатый НПл 80/16 с фланцевым креплением и прямыми портами подключения.
Краткие технические параметры
Конструкция насоса пластинчатого НПл 80/16 предусматривает климатическое исполнение УХЛ4, что означает эксплуатацию в условиях умеренного и холодного климата при размещении в помещении. Насосы этого типа бывают однопоточными и двухпоточными. Модель НПл 80/16 является однопоточной. Вращение вала – правое (по часовой стрелке со стороны вала), по специальному заказу может быть изготовлено исполнение с левым вращением (индекс «Л»).
| Основные характеристики и габариты |
| Диапазон рабочих давлений, МПа (кгс/см²) |
До 16 (160) |
| Номинальный рабочий объем, см³ |
80 |
| Номинальная подача, л/мин |
105.6 |
| Масса, кг (приблизительно) |
~28-32 |
| Присоединительные размеры (фланец/отверстия) |
Стандартный фланец SAE или по чертежу |
| Код ТН ВЭД |
8413 50 900 0 |
Жұмысшылар станоктың құлашы қайда екенін сұрайды. Біреуі: «Гидравликасында» дейді. Екіншісі: «Мүмкін, пластинчатый насос айналып жатпайды ма?» - дейді. Үшіншісі қатты күледі: «Ал оның басында-ақ «аналог БГ12-25АМ» жазылған, ол ескі модель, ол енді қайда айналады?!»
Технические характеристики в деталях
Для эффективного подбора и замены необходимо хорошо понимать параметры, которые обеспечивает насос пластинчатый НПл 80/16. Ниже приведена подробная таблица с основными техническими данными.
| Наименование параметра |
Насосы НПл 80/16 |
| 1. Номинальный рабочий объем, см3 |
80 |
| 2. Номинальная подача, л/мин. |
105,6 |
| 3. Номинальное давление на выходе, МПа (кгс/см2) |
16 (160) |
| 4. Абсолютное давление на входе, МПа (кгс/см2) |
|
| минимальное |
0,08 (0,8) |
| максимальное |
0,12 (1,2) |
| 5. Частота вращения с-1 (об/мин.) |
|
| номинальная |
25 (1500) |
| максимальная |
30 (1800) |
| минимальная |
16,6 (1000) |
| 6. Номинальная мощность, кВт |
34,5 |
| 7. Коэффициент подачи, %, не менее |
88 |
| 8. К.П.Д., %, не менее |
80 |
Принцип работы пластинчатого насоса
Принцип действия насоса пластинчатого основан на изменении объема рабочих камер, образованных вращающимся ротором, подвижными пластинами (лопатками) и статором эллиптической формы. Пластины, расположенные в пазах ротора, под действием центробежной силы и давления жидкости прижимаются к внутренней поверхности статора. При вращении ротора объем камер между пластинами увеличивается в зоне всасывания, создавая разрежение и затягивая жидкость, а затем уменьшается в зоне нагнетания, выталкивая её под давлением в напорную магистраль. Именно эта простая и надежная схема лежит в основе работы модели НПл 80/16 и её предшественника БГ12-25АМ.
Условное обозначение и исполнения
Насосы пластинчатые имеют следующую структуру условного обозначения: НПЛ х/х (Л) УХЛ4, где:
- НПл—насос пластинчатый;
- первая цифра–рабочий объём в см3 (для нашей модели – 80);
- вторая цифра–номинальное давление насоса в МПа (для нашей модели – 16);
- без индекса—правое вращение, "Л"–левое;
- УХЛ4–климатическое исполнение и категория размещения.
Таким образом, обозначение НПл 80/16 расшифровывается как пластинчатый насос с рабочим объемом 80 см³, рассчитанный на давление 16 МПа, с правым вращением вала.
Фотография вида с торца насоса пластинчатого НПл, демонстрирующая вал и корпус.
Где применяется насос НПл 80/16?
Область применения данного насоса пластинчатого чрезвычайно широка в промышленности Казахстана. Он является «сердцем» гидравлических систем различного оборудования:
- Токарные, фрезерные, шлифовальные, сверлильные станки советского и современного производства.
- Гидравлические прессы.
- Литейное и кузнечно-прессовое оборудование.
- Подъемные механизмы и краны.
- Другое оборудование, где требуется надежный источник нерегулируемого давления масла до 16 МПа.
Прямая совместимость с аналогом БГ12-25АМ делает его идеальным решением для восстановления работоспособности устаревших, но еще функциональных станков на предприятиях в Астане, Алматы, Караганде, Усть-Каменогорске и других промышленных центрах.
Температурный режим и ресурс работы
Как указано выше, насос пластинчатый НПл 80/16 рассчитан на работу с минеральными маслами в диапазоне температур от -10°C до +60°C. Оптимальная вязкость масла для данного давления (16 МПа) составляет 25...213 мм²/с (сСт). Соблюдение температурного режима и чистоты рабочей жидкости напрямую влияет на срок службы насоса. При правильной эксплуатации, регулярной замене масла и фильтров ресурс узла может составлять несколько лет интенсивной работы. Ключевыми факторами износа являются пластины (лопатки) и подшипники вала.
Запчасти и ремкомплект
Для продления срока службы наосса пластинчатого НПл 80/16 рекомендуется иметь комплект сменных изнашиваемых деталей. Наиболее часто требуют замены пластины (лопатки), уплотнительные кольца, сальники и подшипники. Полный ремкомплект для модели НПл 80/16 включает в себя именно эти позиции.
Пример заказа и поставка
Для заказа данного оборудования достаточно указать модель НПл 80/16 или её заменяемый аналог – БГ12-25АМ. При необходимости можно уточнить направление вращения вала (стандартно правое). Наша компания Гидротех обеспечивает поставки насосов пластинчатых напрямую со склада в Костанае по всему Казахстану и в страны СНГ. Доставка осуществляется в города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие. Для оформления заказа или получения консультации вы можете связаться с нашими менеджерами или посетить раздел Контакты.
Часто задаваемые вопросы
1. Чем насос пластинчатый НПл 80/16 отличается от старой модели БГ12-25АМ?
Ничем принципиально по основным техническим характеристикам. НПл 80/16 является его прямым современным аналогом с точно такими же присоединительными размерами, посадочными местами, рабочими параметрами (давление, подача) и направлением вращения вала. Это делает замену на 100% взаимной без каких-либо доработок.
2. Как выбрать нужную модификацию насоса для моего станка?
Если на вашем станке был установлен насос серии БГ12-2..М (например, БГ12-25АМ), то вам подходит модель НПл 80/16. Если был установлен насос с давлением 6.3 МПа (серия Г12-2..М), то потребуется модель НПл с соответствующим рабочим объемом и давлением 6.3 МПа. Наши специалисты помогут с подбором по номеру старого насоса.
3. Каковы сроки поставки этих насосов в мой город в Казахстане?
Насосы НПл 80/16 часто есть в наличии на нашем складе в Костанае. При наличии доставка в крупные города (Астана, Алматы, Шымкент) занимает 2-5 рабочих дней. В другие регионы сроки уточняются индивидуально при заказе.
4. Можно ли использовать этот насос с другими типами гидравлических жидкостей?
Нет, данный насос пластинчатый рекомендован производителем исключительно для работы на минеральных маслах с вязкостью 25-213 мм²/с. Использование других типов жидкостей (например, водно-гликолевых смесей или синтетических масел с агрессивными присадками) может привести к ускоренному износу пластин и уплотнений и выходу насоса из строя, что не является гарантийным случаем.
Гидротех – ваш надежный поставщик промышленной гидравлики в Казахстане. Мы предлагаем качественные современные аналоги, такие как насос пластинчатый НПл 80/16, для поддержания в рабочем состоянии всего парка оборудования на вашем предприятии. Собственный склад в Костанае, оперативная логистика по РК и СНГ, техническая консультация и доступные цены – наши ключевые преимущества. Обеспечьте свою технику надежным сердцем гидросистемы вместе с нами!
Для заказа насоса пластинчатого НПл 80/16 или консультации обращайтесь по телефонам, указанным в разделе Контакты сайта https://gidro777.kz/.
