Отечественный пластинчатый насос НПл 5/16 представляет собой надежный и проверенный временем агрегат для создания давления рабочей жидкости в гидросистемах промышленного оборудования. Данная модель является полным аналогом устаревшего, но все еще распространенного насоса БГ12-21АМ, что позволяет производить прямую замену без модификаций в системе. Насосы пластинчатого типа, такие как НПл 5/16, широко применяются в Казахстане на металлообрабатывающих, деревообрабатывающих и других станках, обеспечивая стабильную производительность и требуемое рабочее давление. Бренд Гидротех является официальным дистрибьютором данного оборудования и обеспечивает его поставку, консультацию и сервис на территории Республики Казахстан, включая такие крупные промышленные центры, как Астана, Алматы и Актау.
Описание и назначение насоса НПл 5/16
Насос пластинчатый НПл 5/16 – это нерегулируемый объемный насос, задачей которого является создание постоянного, нерегулируемого потока рабочей жидкости (минерального масла) в гидравлических системах станков. Его конструкция, основанная на вращении пластин в пазах ротора, обеспечивает плавную подачу жидкости с минимальными пульсациями. Этот пластинчатый насос идеально подходит для применения в условиях цехов и производственных линий, где требуется надежный источник гидравлической энергии с фиксированными параметрами.
Основные параметры и габариты (сводная таблица)
Для быстрого ознакомления с ключевыми параметрами насоса НПл 5/16 (аналог БГ12-21АМ) приведем сводные данные в таблице ниже.
| Параметр |
Значение |
| Код ТН ВЭД |
8413 60 900 0 (Насосы с рабочим объемом ≤ 1000 см³) |
| Масса, кг (не более) |
9.7 |
| Габаритные размеры (Д х Ш х В), мм (ориентировочно) |
~ 180 х 140 х 120 |
| Присоединительные размеры (фланцы, валы) |
Стандартные, соответствуют моделям БГ12-21АМ |
Спрашивает инженер на производстве у стажера: «Знаешь, чем пластинчатый насос НПл 5/16 отличается от хорошего казахского кумыса?» – «Нет». – «Кумыс взбалтывают, а насос – взбалтывать нельзя, иначе давление упадет! Работает ровно, без всплесков, как степной ветер». Бір жұмыс бір адамның, бір насос – бұлшық ет! (Одна работа для одного человека, а насос – это мускул!).
Технические характеристики насоса НПл 5/16 (аналог БГ12-21АМ)
Приведенная ниже таблица содержит детальные технические характеристики, подтверждающие высокую надежность и соответствие современным требованиям к гидравлическому оборудованию.
Наименование параметра |
Насос НПл 5/16 |
Номинальный рабочий объем, см³ |
5 |
Номинальная подача (производительность), л/мин |
5,3 |
Номинальное давление на выходе, МПа (кгс/см²) |
16 (160) |
Абсолютное давление на входе, МПа (кгс/см²) |
|
минимальное |
0,08 (0,8) |
максимальное |
0,12 (1,2) |
Диапазон температур рабочей среды, ºС |
-10 до +60 |
Частота вращения, об/мин |
|
номинальная |
1500 |
максимальная |
1800 |
минимальная |
1000 |
Номинальная мощность, кВт |
2,8 |
Коэффициент подачи, %, не менее |
71 |
К.П.Д., %, не менее |
50 |
Уровень звука, дБА, не более |
74 |
Масса, кг, не более |
9,7 |
Тип рабочей среды |
Минеральные масла (ИГП-38, ВНИИ НП-403) |
Вязкость масла, мм²/с (сСт) |
25 – 213 |
Тонкость фильтрации, мкм |
25 |
Состав ремонтного комплекта и часто заменяемые детали
Продление ресурса насоса пластинчатого НПл 5/16 возможно благодаря своевременному сервису. В таблице указаны узлы и детали, которые наиболее подвержены износу и входят в типовые ремкомплекты.
| Наименование детали / узла |
Признаки износа / Неисправность |
| Пластины (лопатки) |
Снижение производительности, повышенный шум. Основной расходный элемент. |
| Распределительный диск (торцевая крышка) |
Износ рабочей поверхности, приводящий к внутренним перетечкам и падению давления. |
| Уплотнительные кольца и манжеты вала |
Течь масла по валу. |
| Подшипники |
Появление гула, вибрации, повышенный нагрев корпуса. |
| Корпус и ротор |
В редких случаях – износ гнезд под пластины или рабочей поверхности статора. |
Принцип работы пластинчатого гидронасоса
Принцип действия насоса НПл 5/16 основан на изменении объема рабочих камер, образованных вращающимися пластинами (лопатками), ротором и статором. Ротор насоса установлен эксцентрично относительно внутренней поверхности статора. При вращении вала пластины под действием центробежной силы прижимаются к внутренней поверхности статора. Объем между двумя соседними пластинами увеличивается на участке всасывания (создается разрежение) и уменьшается на участке нагнетания, вытесняя жидкость под давлением в напорную линию гидросистемы. Эта простая и эффективная схема обеспечивает плавную и почти бесшумную подачу жидкости, что критически важно для точного оборудования.
Температурный режим и срок службы
Пластинчатый насос НПл 5/16 рассчитан на эксплуатацию в диапазоне температур рабочей среды (масла) от -10°C до +60°C. Рекомендуемая рабочая вязкость составляет от 25 до 213 мм²/с. Соблюдение этих параметров, использование чистого масла с рекомендованной тонкостью фильтрации (не грубее 25 мкм) и поддержание правильного давления на входе являются залогом долгого срока службы. При своевременном техническом обслуживании и замене изношенных пластин насос может проработать многие годы даже в условиях интенсивной эксплуатации на станках Казахстанских предприятий. Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях умеренного и холодного климата, характерного для большинства регионов РК.
Область применения и совместимое оборудование
Пластинчатый насос НПл 5/16 (аналог БГ12-21АМ) является универсальным источником гидравлической энергии и нашел широчайшее применение в промышленности. Его основная область применения – это гидроприводы металлорежущих станков (токарных, фрезерных, сверлильных, шлифовальных), где требуется обеспечить подачу охлаждающей жидкости (СОЖ), смазку направляющих или работу гидроцилиндров зажимных устройств. Также этот насос используется в гидросистемах прессов, подъемников, деревообрабатывающих станков и другого технологического оборудования. Благодаря своей унификации, он без проблем встает на место старого насоса БГ12-21АМ или аналогичных моделей серии Г12.
Условное обозначение модели
Структура условного обозначения насосов пластинчатых типа НПл является стандартизированной и раскрывает ключевые параметры: НПл 5/16 (Л) УХЛ4, где:
НПл – Насос Пластинчатый.
5 – Рабочий объем, см³.
16 – Номинальное рабочее давление, МПа.
(Л) – Буква «Л» указывает на левое вращение вала (со стороны вала). Отсутствие буквы означает правое вращение.
УХЛ4 – Климатическое исполнение (умеренный и холодный климат) и категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
Внешний вид и габаритные размеры
Для визуального представления и уточнения монтажных размеров насоса НПл 5/16 (аналог БГ12-21АМ) ниже приведены его изображения. На фото хорошо видны присоединительные фланцы и расположение всасывающего/нагнетательного отверстий, что облегчает процесс подключения к системе.

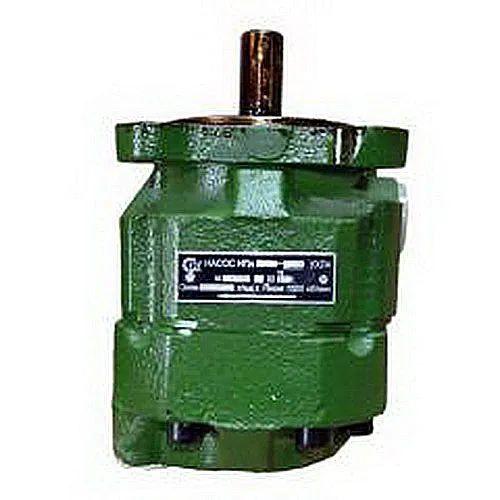

 Фото: Общий вид пластинчатого насоса НПл 5/16. Видны фланцы подключения. |

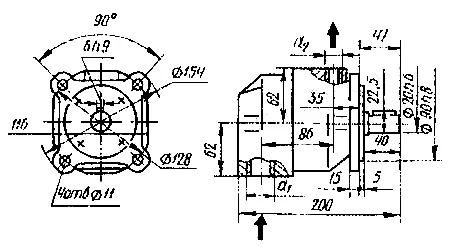

 Изображение: Схематическое обозначение насоса серии НПл для понимания конструкции. |
Пример заказа для Казахстана
Для оформления заказа на насос пластинчатый НПл 5/16 или получение бесплатной консультации по его выбору и установке, вы можете связаться с нашими специалистами напрямую через завод-поставщик Гидротех. Обратите внимание, что при заказе необходимо указать требуемое направление вращения вала (правое или левое). Компания осуществляет быструю доставку оборудования по всем регионам Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для связи используйте контактную информацию, указанную в разделе Контакты, или оставьте заявку с помощью кнопки ниже.
Запросить цену и наличие насоса НПл 5/16
Надежный поставщик для промышленности Казахстана
Завод-поставщик Гидротех, базирующийся в Костанае, является проверенным партнером для многих предприятий в Казахстане. Мы не просто продаем оборудование, но и обеспечиваем полное сопровождение: от помощи в подборе аналогов, таких как насос НПл 5/16 вместо устаревшего БГ12-21АМ, до поставки оригинальных запасных частей и оказания сервисной поддержки. Наши склады в ключевых промышленных регионах позволяют минимизировать сроки поставки, обеспечивая бесперебойную работу вашего производства. Доверьте гидравлику профессионалам из Гидротех.
