Описание и назначение шестеренного насоса НШ10ДА-4
Насос НШ10ДА-4 представляет собой важнейший компонент гидравлических систем мобильной и промышленной техники, широко используемой в Казахстане. Его основное назначение – создание высокого давления и стабильной подачи минеральных масел. Этот надежный шестеренный агрегат обеспечивает эффективную работу гидросистем сельскохозяйственных комбайнов, строительных экскаваторов и погрузчиков, дорожных катков, автокранов и самосвалов. Конструкция насоса НШ10ДА-4 отличается высокой прочностью и компактностью, что позволяет производить его монтаж даже в условиях ограниченного пространства подкапотного отсека или рамы спецтехники. Благодаря своей универсальности и надежности, насос НШ10ДА-4 также успешно применяется в смазочных системах промышленного стационарного оборудования.
Вес, габаритные размеры и Код ТН ВЭД
Насос НШ10ДА-4 обладает малыми габаритами и весом, что значительно упрощает его транспортировку и установку. Его масса составляет примерно 3 кг. Стандартные габаритные размеры (ДхШхВ) колеблются в пределах 180×120×150 мм, а для разных модификаций могут незначительно варьироваться. Присоединительный фланец имеет типоразмер 80 мм, что является распространенным стандартом на рынке Казахстана. Код ТН ВЭД для данной категории товаров – 8413.50.000.
| Параметр | Значение |
|---|
| Модель | НШ10ДА-4 |
| Диапазон масс, кг | 2.8 – 3.2 |
| Габаритная длина (диапазон), мм | 175 – 185 |
| Габаритная ширина (диапазон), мм | 115 – 125 |
| Габаритная высота (диапазон), мм | 145 – 155 |
| Диаметр присоединительного фланца, мм | 80 |
| Код ТН ВЭД | 8413.50.000 |
Техническая шутка
Қазақстанда бір маман Насос НШ10ДА-4-тің қасына келіп: «Ауырсынадың ба?» – деп сұраған. Насос жауап берген: «Жоқ, менің жұмыс орным – мұнайды асау, қысымға төтеп беру!»
Технические характеристики насоса НШ10ДА-4
Насос НШ10ДА-4 спроектирован для работы в интенсивном режиме и соответствует строгим стандартам качества. Его ключевые параметры гарантируют длительный срок службы даже в условиях казахстанских степей и перепадов температур.
| Параметр | Значение |
|---|
| Рабочий объём (± 3%), см³ | 10 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная производительность (подача), л/мин | 21 |
| Частота вращения вала, об/мин | 2400 |
| Давление на входе мин./макс., МПа | 0,018 / 0,15 |
| Диапазон температур окружающей среды, °C | -50...+60 |
| Кинематическая вязкость рабочей жидкости, мм²/с | 55...70 |
| Направление вращения вала | правое |
| Тип рабочей среды | Минеральные масла (ISO VG 46) |
| Присоединительные размеры (фланец), мм | 80 |
| Масса, кг | 3 |
Принцип работы и конструктивные особенности
Работа насоса НШ10ДА-4 основана на классическом принципе действия шестеренных насосов. В корпусе агрегата находятся две шестерни – ведущая и ведомая. При вращении вала ведущая шестерня передает движение ведомой, создавая в полости всасывания разрежение. Благодаря этому, масло заполняет пространство между зубьями и корпусом и перемещается в зону нагнетания. В точке зацепления зубьев объем жидкости уменьшается, что приводит к резкому повышению давления до рабочих 16 МПа. Система автоматической компенсации зазоров обеспечивает высокий объемный КПД и предотвращает внутренние утечки. Важной особенностью является самосмазывающаяся конструкция – подшипники скольжения и шестерни смазываются самой перекачиваемой жидкостью.
Температурный режим работы и ресурс
Насос НШ10ДА-4 рассчитан на эксплуатацию в широком диапазоне температур от -50°C до +60°C, что делает его незаменимым для техники, работающей в суровых климатических зонах Казахстана. Для обеспечения заявленного ресурса, составляющего не менее 5000 моточасов, необходимо соблюдать требования к вязкости рабочей жидкости (55–70 мм²/с). Применение рекомендованных минеральных масел (например, типа МГЕ-46А) значительно продлевает срок службы. Надежный корпус из чугуна СЧ20 обеспечивает защиту от механических повреждений и коррозии. Официальный поставщик Гидротех предоставляет на насос НШ10ДА-4 гарантию 24 месяца.
Области применения и совместимое оборудование
Насос НШ10ДА-4 нашел широкое применение в различных отраслях экономики Казахстана. Его устанавливают на гидравлические системы тракторов (Беларус, К-700), зерноуборочных комбайнов (Acros, Вектор), экскаваторов-погрузчиков (JCB, Case), автокранов (Ивановец, Клинцы), дорожных катков и асфальтоукладчиков. Он также используется в системах управления промышленных прессов, подъемников и другого технологического оборудования. Ключевое преимущество насоса НШ10ДА-4 – его высокая совместимость как с отечественной, так и с импортной техникой, что упрощает процедуры ремонта и обслуживания парка машин.
Расшифровка условного обозначения
Маркировка насоса НШ10ДА-4 содержит всю необходимую информацию для его идентификации:
Н – насос;
Ш – шестеренный;
10 – номинальный рабочий объем 10 см³ за один оборот вала;
Д – двустороннее вращение (варианты: правое или левое);
А – модификация изделия (указание на конкретную конструкцию);
4 – условный размер присоединительного фланца (в данном случае – 80 мм).
Данная система обозначений соответствует ГОСТ 13824-81.
Состав ремкомплекта и часто заменяемые детали
Для обслуживания и восстановления работоспособности насоса НШ10ДА-4 рекомендуется использовать оригинальные ремкомплекты от поставщика Гидротех. Основными расходными элементами, подверженными износу, являются:
1. Уплотнительные манжеты и сальники (входного и выходного валов).
2. Подшипники скольжения (втулки).
3. Шестерни (ведущая и ведомая) в сборе.
4. Уплотнительные прокладки фланцев.
5. Предохранительный клапан (если установлен в конкретной модификации).
Регулярная проверка состояния этих узлов и их своевременная замена позволяют предотвратить серьезные поломки и продлить ресурс всего агрегата.
Габаритные и присоединительные размеры
Чертеж насоса НШ10ДА-4 с указанием всех габаритных и присоединительных размеров для корректного монтажа.

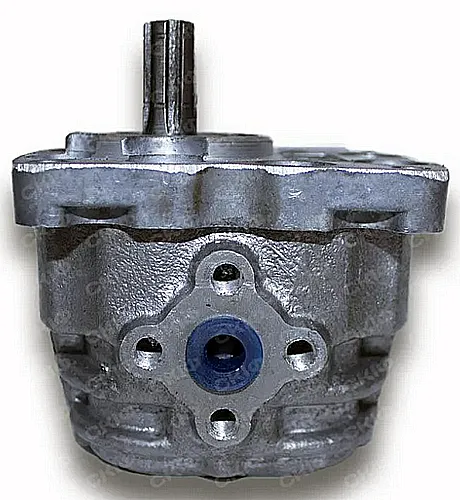

Фотография насоса НШ10ДА-4 для визуального определения типа присоединения и внешнего вида изделия.
Ключевые монтажные размеры: диаметр вала – 18 мм, диаметр посадочного фланца – 80 мм, межосевое расстояние крепежных отверстий – 65 мм.
Примеры заказа и типовые заявки
Наш склад в Костанае регулярно отгружает насосы НШ10ДА-4 предприятиям по всему Казахстану. Например, для сервисного центра сельхозтехники в Костанае было отправлено 12 единиц для ремонта комбайнов. Компания из Атырау, занимающаяся обслуживанием строительной техники, заказала 8 насосов НШ10ДА-4 для экскаваторов. Мы готовы к оперативному сотрудничеству как с крупными оптовыми заказчиками, так и с частными лицами, нуждающимися в одной-двух единицах. Для оформления заказа вы можете заполнить форму заявки или связаться с нашими менеджерами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать насос НШ10ДА-4 для конкретной модели техники?
Ответ: Для корректного подбора вам необходимо знать требуемую производительность (л/мин), рабочее давление (МПа) в системе, тип и вязкость рабочей жидкости, а также направление вращения вала. Наши инженеры помогут сделать правильный выбор на основе предоставленных вами данных.
Вопрос: Какие сроки поставки насоса НШ10ДА-4 в регионы Казахстана?
Ответ: При наличии на складе в Костанае отгрузка осуществляется в день заказа. Доставка в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе) занимает 2-4 рабочих дня. В более отдаленные населенные пункты срок может увеличиться до 7-10 дней в зависимости от работы транспортных компаний.
Вопрос: Какие условия эксплуатации являются критическими для насоса НШ10ДА-4?
Ответ: Критичными являются: использование нерекомендованных типов рабочей жидкости (нефтяные масла), превышение максимального давления (16 МПа), работа с загрязненной жидкостью без фильтрации, а также эксплуатация при температуре масла выше +80°C.
Вопрос: Совместим ли насос НШ10ДА-4 с импортными аналогами по посадочным размерам?
Ответ: Да, насос НШ10ДА-4 зачастую является полным аналогом по присоединительным размерам и характеристикам для многих европейских и китайских моделей шестеренных насосов. Однако перед установкой рекомендуется сверить чертежи или проконсультироваться с нашим техническим специалистом.
Доставка и заключение
Компания Гидротех, являясь официальным поставщиком гидравлических компонентов в Казахстане, предлагает не только качественный насос НШ10ДА-4 по конкурентоспособной цене, но и полный комплекс услуг. Мы обеспечиваем оперативную доставку в любой город страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Все изделия проходят входной контроль и сопровождаются полным пакетом документации. Выбирая насос НШ10ДА-4 у нас, вы получаете надежного партнера, гарантию на продукцию и техническую поддержку на всех этапах сотрудничества. Обращайтесь – мы поможем обеспечить бесперебойную работу вашей техники!
