Описание и назначение Насоса НШ71Д-4
Роль насосного оборудования в гидравлических системах мобильной и промышленной техники переоценить сложно. Среди надежных решений, заслуживших доверие на просторах Казахстана и стран СНГ, выделяется Насос НШ71Д-4. Этот шестеренный агрегат является ключевым элементом гидравлических приводов, обеспечивая стабильную подачу минерального масла под необходимым давлением. Основное назначение Насоса НШ71Д-4 — питание гидросистем управления исполнительными механизмами самоходной техники: тракторов, зерноуборочных комбайнов, самосвалов, экскаваторов и подъемников. Его способность работать в сложных условиях делает Насос НШ71Д-4 незаменимым для казахстанских аграриев, строителей и дорожных служб.
Ключевые параметры и технические характеристики
Насос НШ71Д-4 характеризуется постоянными параметрами подачи и высокой производительностью, что делает его стабильным элементом любой гидросистемы. Основные технические характеристики агрегата представлены в таблице ниже.
| Параметр | Значение |
|---|
| Рабочий объём, см³ (± 3%) | 71 |
| Номинальное рабочее давление, МПа | 20 |
| Номинальная частота вращения, с⁻¹ | 32 |
| Номинальная объёмная подача (производительность), л/мин | 123,1 |
| Давление на входе мин. / макс., МПа | 0,018 / 0,15 |
| Коэффициент подачи, не менее | 0,95 |
| Коэффициент полезного действия, не менее | 0,86 |
| Номинальная потребляемая мощность, кВт | 56,9 |
| Допустимая температура окружающей среды, °C | -50...+60 |
| Рекомендуемая кинематическая вязкость рабочей среды, мм²/с | 30...40 |
Вес, габариты и таможенный классификатор
Насос НШ71Д-4 обладает компактными габаритами и умеренной массой, что упрощает его монтаж и обслуживание прямо на месте эксплуатации. Вес устройства составляет 17,0 кг. Габаритные размеры Насоса НШ71Д-4: 220 мм (длина) × 160 мм (ширина) × 140 мм (высота). Для таможенного оформления при ввозе в Казахстан используется код ТН ВЭД 8412210000 (насосы шестеренные). Изделие соответствует требованиям межгосударственного стандарта ГОСТ 13824-84.
| Параметр | Значение |
|---|
| Масса, кг | 17 |
| Длина, мм | 220 |
| Ширина, мм | 160 |
| Высота, мм | 140 |
| Код ТН ВЭД | 8412210000 |
— Аға, бұл Насос НШ71Д-4 неге сенімді?
— Бірақ, ол әрқашан қысым астында жұмыс істейді — гидро жүйеде де, ауыл шаруашылығында да!
Где применяется Насос НШ71Д-4
Область применения Насоса НШ71Д-4 чрезвычайно широка. Он является сердцем гидравлики для множества видов техники, используемой в условиях Казахстана. Устройство активно монтируется на сельскохозяйственную технику: тракторы МТЗ («Беларус»), К-700 «Кировец», комбайны «Дон», «Акрос» и «Енисей». В строительной и дорожной отрасли Насос НШ71Д-4 обеспечивает работу экскаваторов (например, ЭО-2621), самосвалов КАМАЗ-5511, автобетоносмесителей типа СБ-92 и автогрейдеров.
Кроме того, Насос НШ71Д-4 нашел свое применение в лесозаготовительных машинах, различных подъемно-транспортных механизмах и даже в некоторых типах промышленных прессов. Его высокая надежность и стабильность параметров делают его идеальным выбором для систем смазки промышленного оборудования, где требуется бесперебойная подача масла.
Конструкция и принцип работы
Работа Насоса НШ71Д-4 основана на классическом принципе действия шестеренного насоса. Внутри корпуса в зацеплении находятся две шестерни: ведущая и ведомая. Ведущая шестерня получает вращение от вала двигателя или редуктора. В зоне всасывания (входной патрубок) зубья шестерен, выходя из зацепления, создают разрежение, благодаря чему рабочая жидкость (минеральное масло) захватывается и перемещается во впадинах между зубьями по внутренней поверхности корпуса.
В зоне нагнетания зубья входят в зацепление, объем полости уменьшается, и масло выталкивается в напорный патрубок под высоким давлением. Высокая точность изготовления шестерен и корпуса минимизирует внутренние перетечки, обеспечивая высокий коэффициент полезного действия и стабильную производительность Насоса НШ71Д-4. Смазка всех подвижных пар трения происходит самой перекачиваемой жидкостью, что исключает необходимость отдельной смазочной системы.
Температурный режим и ресурс работы агрегата
Насос НШ71Д-4 спроектирован для эксплуатации в суровых климатических условиях, характерных для Казахстана. Он уверенно функционирует в диапазоне температур окружающей среды от -50°C до +60°C. Срок службы насоса напрямую зависит от соблюдения условий эксплуатации и качества рабочей жидкости. Номинальный ресурс при использовании рекомендованных масел с вязкостью 30-40 мм²/с и своевременной замене фильтров составляет не менее 5000 моточасов.
Для продления срока службы Насоса НШ71Д-4 критически важно предотвращать гидравлические удары в системе, а также поддерживать чистоту рабочей жидкости. Регулярная проверка и замена фильтрующих элементов (рекомендуемая тонкость фильтрации — 25 мкм) — залог долгой и безотказной работы агрегата.
Расшифровка условного обозначения модели
Маркировка «НШ71Д-4» несет в себе полную информацию об устройстве:
Н — обозначает «насос».
Ш — указывает на тип «шестеренный».
71 — номинальный рабочий объем, равный 71 кубическому сантиметру (см³).
Д — обозначение модификации, обычно указывает на наличие усиленного корпуса или особенности конструкции для тяжелых условий эксплуатации.
-4 — исполнение с четырехзаходным венцом шестерен, что обеспечивает более равномерную подачу и снижение пульсаций давления. Такая маркировка гарантирует полную совместимость с гидросистемами, построенными по стандартам ГОСТ.
Габаритные и присоединительные размеры
Правильный монтаж Насоса НШ71Д-4 требует знания его точных размеров и посадочных мест. Общие габариты устройства составляют 220×160×140 мм. Присоединительные размеры стандартизированы и соответствуют фланцу ISO 5210, что обеспечивает универсальность подключения к различной технике.

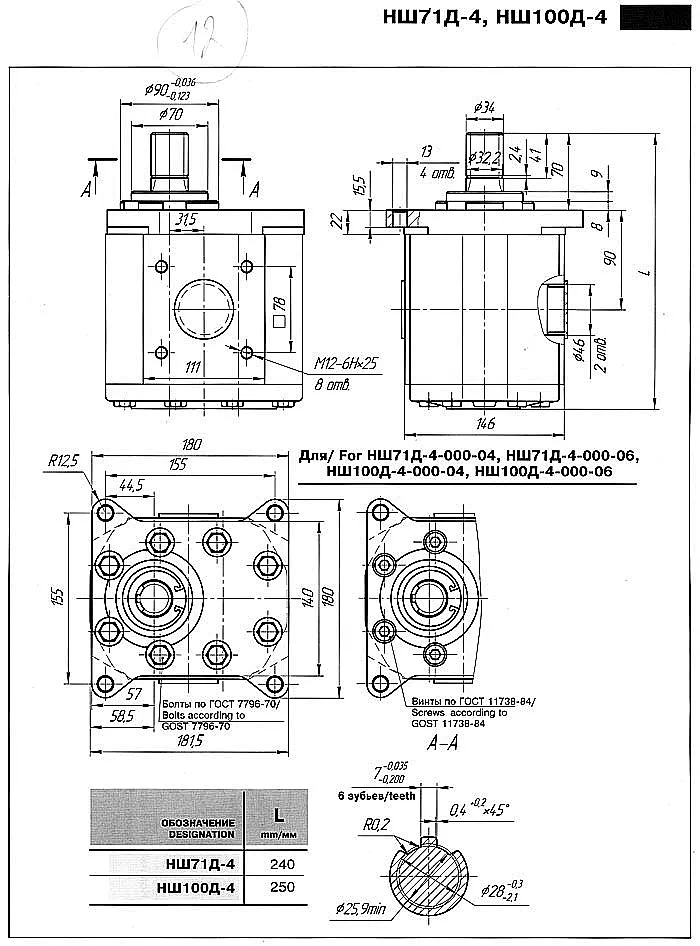

Габаритный чертеж Насоса НШ71Д-4
Схема присоединительных размеров Насоса НШ71Д-4Примеры оформления заказа
Для удобства наших клиентов из Казахстана приведем примеры корректного оформления заявки:
- Насос НШ71Д-4 — 3 штуки (для плановой замены на тракторах МТЗ-82 в агрохолдинге).
- Насос НШ71Д-4 в сборе с редуктором привода — 1 штука (для ремонта комбайна «Дон-1500»).
- Комплект Насос НШ71Д-4 + фильтр тонкой очистки ФГС-71 — 5 штук (для обеспечения автопарка самосвалов на карьере).
Каждое устройство поставляется с полным комплектом документации, включая паспорт и сертификат соответствия. Для оформления заказа вы можете связаться с нами через раздел Контакты или воспользоваться формой обратной связи.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насоса для конкретной техники?
Ключевой параметр — рабочий объем (71 см³ для НШ71Д-4) и номинальное давление (20 МПа). Важно свериться с технической документацией на вашу машину. Также обратите внимание на тип присоединительного фланца и направление вращения вала. Наши специалисты всегда готовы помочь с подбором.
Какова стоимость и сроки поставки Насоса НШ71Д-4 в регионы Казахстана?
Актуальные цены уточняйте у менеджеров. Доставка осуществляется во все крупные города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие. Срок поставки зависит от наличия на складе и обычно составляет от 3 до 7 рабочих дней.
Какие условия эксплуатации обязательны для долгой работы Насоса НШ71Д-4?
Необходимо использовать только минеральные масла рекомендованной вязкости (30-40 мм²/с), поддерживать чистоту рабочей жидкости через качественные фильтры, избегать работы при минимальном давлении на входе ниже 0,018 МПа и обязательной является обкатка в течение первых 10 часов на пониженных оборотах.
Совместим ли Насос НШ71Д-4 с другими марками шестеренных насосов в моем оборудовании?
Да, при условии соответствия по основным параметрам: рабочему объему, номинальному давлению и присоединительным размерам. НШ71Д-4 соответствует ГОСТ, что обеспечивает высокую степень взаимозаменяемости с аналогами отечественного производства.
Поставки по Казахстану и СНГ от компании Гидротех
Компания Гидротех, как надежный поставщик гидравлического оборудования в Казахстане, обеспечивает прямые поставки Насосов НШ71Д-4 с заводов-изготовителей. Мы гарантируем оригинальность продукции, полный пакет документов и техническую поддержку на весь срок эксплуатации. Организуем оперативную доставку не только по Казахстану (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск), но и в другие страны СНГ. Выбирая насос НШ71Д-4 у нас, вы выбираете стабильность для вашей техники и уверенность в завтрашнем дне. Все вопросы по заказу и консультации можно получить на нашем сайте gidro777.kz.
