В современном промышленном производстве блок подготовки воздуха является ключевым компонентом, обеспечивающим надежность и долговечность пневматических систем. Среди проверенных решений выделяется блок подготовки воздуха П-Б16.21, который заслужил доверие на предприятиях Казахстана. Этот пневмоблок выполняет комплекс задач по очистке, регулировке давления и управлению потоком сжатого воздуха, являясь универсальным узлом для подключения технологического оборудования.
Назначение и особенности пневмоблока П-Б16.21
Основное предназначение пневмоблока подготовки воздуха П-Б16.21 – это подготовка сжатого воздуха, поступающего от компрессора, до необходимых для работы пневматических приводов и систем оборудования параметров. Он стандартизирует качество воздуха, удаляя из него влагу, масляные капли и твердые частицы, одновременно стабилизируя давление в заданном диапазоне. Эффективная работа этого блока подготовки воздуха критически важна для предотвращения коррозии, износа дорогостоящих пневмоцилиндров, клапанов и инструмента.
В Казахстане, особенно в условиях континентального климата с перепадами температур, проблема конденсации влаги в сжатом воздухе стоит остро. Блок подготовки воздуха П-Б16.21 с полуавтоматическим удалением конденсата как раз решает эту задачу, защищая оборудование от «водяных ударов» и коррозии. Он рассчитан на работу с давлением от 0.16 до 1.0 МПа (1.6 до 10 бар) и соответствует 12 классу чистоты по ГОСТ 17433-80, что делает его совместимым с большинством промышленного оборудования, включая станки с ЧПУ, упаковочные линии и автоматизированные системы.
Исполнения и функционал
Пневмоблок выпускается в трех основных исполнениях, что позволяет подобрать оптимальную конфигурацию для конкретной технологической задачи на предприятии в Актобе, Караганде или Павлодаре.
Исполнение 1 включает базовый набор функций: очистку воздуха от капельной влаги и абразивных частиц, регулирование и автоматическое поддержание давления с помощью встроенного фильтра-регулятора, визуальный контроль по манометру и удаление конденсата.
Исполнение 2 расширяет возможности: добавляет функцию отключения пневмосистемы от магистрали, выпуск воздуха при отключении, подачу электрического сигнала при аварийном падении давления (защита от «просадки») и установку обратного клапана для защиты от противотока.
Исполнение 3 является наиболее комплексным. Помимо всех функций предыдущих версий, блок подготовки воздуха П-Б16.21 этого типа включает в себя лубрикатор – устройство для дозированной подачи смазочного масла в воздушную магистраль. Это необходимо для смазки движущихся частей пневмоцилиндров и пневмомоторов, что значительно продлевает их ресурс.
Бір күні пневмоблок П-Б16.21 компрессорге айтады: «Менің қызметім – сенің шығарған ауаңды тазарту және реттеу!». Компрессор жауап береді: «Сонда мен түнде жұмыс істемеймін, саған ешқандай конденсат жібермеймін!». Осындай достықпен жұмыс істейді!
Подробные технические характеристики блока П-Б16.21
Технические параметры пневмблока подготовки воздуха П-Б16.21 обеспечивают его стабильную работу в различных условиях. Ниже представлена сводная таблица с ключевыми характеристиками.
| Параметр |
Значение для П-Б16.21 |
| Присоединительный размер |
К1/2" (наружная трубная резьба) |
| Рабочее давление (номинальное/макс.), МПа |
1.0 (10 кгс/см²) |
| Диапазон настройки выходного давления, МПа |
0.05 - 0.9 (от 0.5 до 9.0 кгс/см²) |
| Производительность (расход) при 0.4 МПа, м³/мин |
Номинальный: 1.25 / Минимальный: 0.2 |
| Падение давления при полной нагрузке, МПа, не более |
0.06 (0.6 кгс/см²) |
| Эффективность влагоотделения, % |
Не менее 92 |
| Тип рабочей среды / тонкость фильтрации |
Сжатый воздух / 40 мкм |
| Объем ресивера для конденсата, см³ |
Не менее 70 |
| Диапазон настройки реле давления, МПа |
0.14 - 0.63 (1.4 - 6.3 кгс/см²) |
| Питание электрической цепи |
Переменный ток: ~220В, 50-60 Гц, до 1.6А
Постоянный ток: 24В, до 4.0А |
| Габаритные размеры (приблизительно), мм |
~220 x 160 x 110 (Д x Ш x В) |
| Масса, кг, не более |
2.2 |
| Рекомендуемый Код ТН ВЭД |
8421 39 000 0 |
Блок подготовки воздуха П-Б16.21 комплектуется набором функциональных элементов: входной запорный вентиль, фильтр-влагоотделитель с регулятором давления, манометр для визуального контроля, электропневматическое реле давления, выпускной клапан и клапан для отключения манометра при замене. Такая компоновка делает его готовым к интеграции в систему.
Принцип работы и порядок монтажа
Принцип работы блока подготовки воздуха П-Б16.21 основан на последовательной обработке воздушного потока. Сначала сжатый воздух через входной вентиль поступает в фильтр-влагоотделитель. Здесь под действием центробежных сил и специальной фильтрующей кассеты происходит отделение капель влаги, масла и крупных механических примесей. Конденсат скапливается в прозрачном отстойнике и удаляется вручную или автоматически.
Затем очищенный воздух проходит через регулятор (редуктор) давления, который снижает и стабилизирует давление до заданного оператором значения, независимо от колебаний в основной магистрали. Стабильность давления контролируется манометром. В более продвинутых исполнениях пневмоблока П-Б16.21 далее следует лубрикатор, который добавляет в поток туман смазочного масла, и только после этого подготовленный воздух подается к потребителям.
Электрическое реле давления постоянно мониторит давление на выходе. При его падении ниже установленного порога (например, при разрыве магистрали) реле срабатывает и может подать сигнал на отключение оборудования или включение сигнализации, предотвращая аварию.
Область применения и примеры использования
Благодаря своей надежности и универсальности, блок подготовки воздуха П-Б16.21 нашел широкое применение в различных отраслях промышленности Казахстана:
• Машиностроение и металлообработка: Для питания пневмоцилиндров станков с ЧПУ, систем ЧПУ, зажимных патронов и механизмов подачи.
• Пищевая и упаковочная промышленность: На линиях розлива, фасовки, укупорки, где требуется чистый и сухой воздух для пневмоприводов клапанов и манипуляторов.
• Деревообработка и мебельное производство: Для пневмоинструмента (шпиндели, гайковерты), систем вдува и очистки.
• Горнодобывающий сектор: В системах управления и автоматизации вспомогательного оборудования на обогатительных фабриках.
• Энергетика и ЖКХ: Для управления задвижками, клапанами в котельных и на тепловых пунктах.

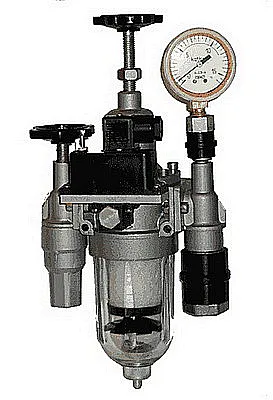

Внешний вид и схема подключения блока подготовки воздуха П-Б16.21.

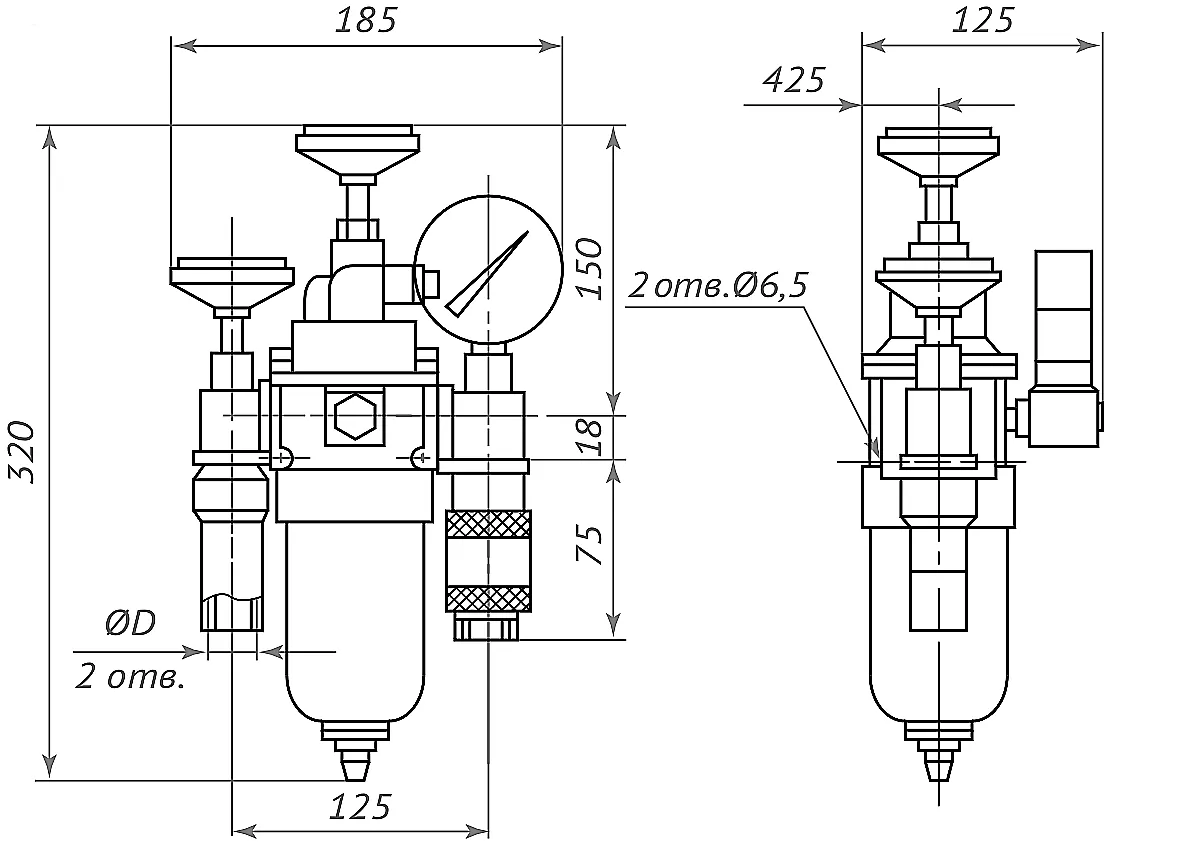

Чертеж с габаритными размерами пневмоблока П-Б16.21 вид сбоку.
Условное обозначение и рекомендации по заказу
Условное обозначение блока подготовки воздуха П-Б16.21 расшифровывается следующим образом: «П» – пневматический, «Б» – блок, «16» – условный проход в миллиметрах, «21» – порядковый номер конструкции. При заказе необходимо указать не только модель, но и требуемое исполнение (1, 2 или 3), а также напряжение питания реле давления (220В AC или 24В DC). Это гарантирует правильную комплектацию под вашу задачу.
Пример заказа для системы управления станком в Алматы: «Блок подготовки воздуха П-Б16.21, исполнение 2, питание реле 220В/50Гц». Для сборочного конвейера в Астане, где требуется смазка пневмоцилиндров: «Блок подготовки воздуха П-Б16.21, исполнение 3, питание реле 24В DC».
Доставка и гарантия от компании «Гидротех»
Компания «Гидротех», являясь надежным поставщиком промышленного оборудования в Казахстане, осуществляет поставки пневмоблока подготовки воздуха П-Б16.21 по всей территории страны и в страны СНГ. Мы организуем оперативную доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. На все оборудование предоставляется гарантия, а также доступна техническая поддержка и консультации по подбору и эксплуатации.
Часто задаваемые вопросы (FAQ)
Ответы на самые популярные вопросы о блоке подготовки воздуха П-Б16.21.
Как выбрать между исполнениями 1, 2 и 3 для блока подготовки воздуха П-Б16.21?
Исполнение 1 – базовая очистка и регулировка давления. Исполнение 2 – добавляет аварийную сигнализацию и защиту при отключении системы. Исполнение 3 – включает все функции исполнения 2 плюс смазку (лубрикатор) для продления срока службы пневмооборудования. Выбор зависит от требований вашей системы: если нужна только очистка – 1, если защита и управление – 2, если смазка пневмоцилиндров – 3.
Какие сроки поставки блока подготовки воздуха П-Б16.21 в Казахстан?
Компания «Гидротех» поддерживает складские запасы ключевых моделей в Костанае. Сроки поставки в основные города Казахстана (Астана, Алматы) обычно составляют 3-7 рабочих дней. Для нестандартных исполнений или оптовых партий сроки уточняются индивидуально при оформлении заказа.
Как правильно выполнить монтаж пневмоблока П-Б16.21 в существующую систему?
Монтаж рекомендуется выполнять после компрессора и ресивера, но перед основными потребителями воздуха. Важно обеспечить вертикальное положение блока (стрелки на корпусе указывают направление потока), а также установить запорные вентили до и после блока для удобства обслуживания. Обязательно слейте конденсат из ресивера перед первым пуском. Подключение электрической части реле давления должно выполняться квалифицированным специалистом согласно электрической схеме.
Что входит в ремонтный комплект и какие запчасти чаще всего требуют замены?
Наиболее подвержены износу фильтрующий элемент (картридж) влагоотделителя, уплотнительные кольца и мембрана в регуляторе давления. Для блока подготовки воздуха П-Б16.21 доступны оригинальные ремкомплекты, включающие основные расходные материалы. Частота замены зависит от загрязненности воздуха и интенсивности работы, но в среднем профилактический осмотр и чистка рекомендуется раз в 6-12 месяцев. Все необходимые запасные части всегда можно заказать через наш сайт.
Надежный блок подготовки воздуха П-Б16.21 – это инвестиция в стабильность вашего производства. Компания «Гидротех» поставляет качественное оборудование напрямую, без посредников, обеспечивая лучшие цены и сервис для предприятий Казахстана. Для заказа и получения подробной консультации свяжитесь с нашими менеджерами через раздел Контакты или оформите заявку прямо на сайте.
