Сферический наконечник модель GA для пневмоцилиндров серии 40

Назначение и область применения

Сферический наконечник модель GA для пневмоцилиндров серии 40 – это шарнирно-шаровое соединение, предназначенное для компенсации несоосности между штоком пневматического цилиндра и приводимым в движение механизмом (рычагом, толкателем, захватом). Он обеспечивает свободное угловое отклонение штока, предотвращая заклинивание, повышенный износ и поломки. Данная модель соответствует международному стандарту ISO 8139 и подходит для широкого спектра промышленного оборудования в Казахстане.

Краткие технические данные и общая информация

Производимый под брендом Гидротех, сферический наконечник модель GA для пневмоцилиндров серии 40 изготавливается из высокопрочной оцинкованной стали, обеспечивающей устойчивость к коррозии в условиях повышенной влажности, характерных для горнодобывающих, сельскохозяйственных и перерабатывающих предприятий Казахстана. Поставки осуществляются напрямую со склада в Костанае через официальный сайт поставщика Гидротех.

Вес изделия варьируется в зависимости от типоразмера сферического наконечника модели GA для пневмоцилиндров серии 40 и составляет от 0.23 кг до 2.4 кг. Общий Код ТН ВЭД для данной продукции – 8483 90 100 0.

Өндіруші мен инженер арасындағы сөз:
– Бұл пневматикалық сызбаға неге шток баскарылатын бөлшекті қатты түртпейді?
– Сіз сферический наконечник модель GA для пневмоцилиндров серии 40 қоспағансыз! Жүктеме өткізу үшін ол керек. Егер болмаса, бәрі қатты болады қалай айтсам... «бас киімден тыс көру» сияқты.
– А, түсіндім! Қатты бекітпеу керек, бұрылуға мүмкіндік беру керек!

Технические характеристики и параметры эксплуатации

Для корректной работы и долговечности важно соблюдать рекомендованные производителем условия эксплуатации сферического наконечника модели GA для пневмоцилиндров серии 40. Основные параметры представлены ниже.

Принцип работы и ключевые преимущества

Сферический наконечник модель GA для пневмоцилиндров серии 40 функционирует как универсальный шарнир. Шаровой элемент, связанный со штоком, перемещается внутри сферической втулки корпуса, допуская отклонение от оси. Эта конструктивная особенность позволяет поглощать боковые нагрузки и моменты, возникающие из-за неточности монтажа или деформации конструкции оборудования в процессе работы. В результате существенно повышается производительность системы, снижается износ уплотнений штока цилиндра и продлевается общий срок службы пневмопривода.

Температурный режим работы и долговечность

Расширенный диапазон рабочих температур от -20°C до +80°C позволяет применять сферический наконечник модель GA для пневмоцилиндров серии 40 как в неотапливаемых цехах зимой, так и в условиях жаркого казахстанского лета. Срок службы изделия напрямую зависит от условий эксплуатации: чистоты подаваемого воздуха, наличия смазки в системе, величины и частоты угловых отклонений. При правильном подборе и монтаже ресурс составляет несколько миллионов рабочих циклов.

Сферы применения в оборудовании Казахстана

Данный узел является неотъемлемой частью надежных пневматических систем. Сферический наконечник модель GA для пневмоцилиндров серии 40 используется во множестве отраслей казахстанской промышленности:

Горнодобывающая отрасль и металлургия: механизмы управления заслонками, шиберами, дозаторами сыпучих материалов на обогатительных фабриках.

Сельское хозяйство и пищепереработка: оборудование для прессования, упаковки, транспортировки продукции, элеваторные системы.

Общее машиностроение и станкостроение: системы зажима деталей на станках с ЧПУ, механизмы подачи и позиционирования, сварочные аппараты.

Производство строительных материалов: прессы для тротуарной плитки, линии для резки пеноблоков, системы управления вентиляционными заслонками.

Таким образом, универсальный сферический наконечник модель GA для пневмоцилиндров серии 40 находит применение везде, где требуется точное линейное перемещение с компенсацией возможных перекосов.

Ремонтный комплект и часто заменяемые элементы

Несмотря на высокую надежность, в процессе интенсивной эксплуатации могут потребовать замены некоторые элементы. Для сферического наконечника модели GA для пневмоцилиндров серии 40 чаще всего изнашивается сферическая втулка (вкладыш), принимающая на себя основную нагрузку. Также при длительной эксплуатации может потребоваться замена уплотнительных элементов.

Для заказа точного ремкомплекта обратитесь к специалистам через сайт Gidro777.kz, указав модель вашего наконечника.

Система условного обозначения и примеры заказа

Модель сферического наконечника GA для пневмоцилиндров серии 40 обозначается кодом формата GA-XXX[-YYY], где XXX и YYY указывают на диапазон диаметров штока цилиндра в миллиметрах. Например, GA-80-100 предназначен для цилиндров со штоком диаметром 20 мм (соответствует диапазону 80-100 по внутренней классификации). Для заказа необходимо знать именно этот параметр вашего оборудования.

Габаритные и присоединительные размеры

Для правильного монтажа и подбора совместимости критически важны точные размеры. Габариты и тип подключения сферического наконечника модели GA для пневмоцилиндров серии 40 зависят от его типоразмера.

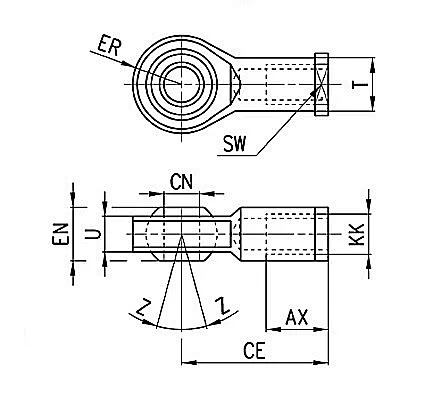

Схематическое изображение сферического наконечника модели ГА с детальной разметкой всех размеров для инженерной спецификации.

Таблица габаритных и присоединительных размеров

В таблице ниже представлены размеры всех доступных моделей сферического наконечника GA для пневмоцилиндров серии 40. Обратите особое внимание на столбец KK (тип резьбы), определяющий способ подключения.

Обозначения размеров: CN – диаметр отверстия под палец; U – ширина проушины; EN, ER – габаритные размеры корпуса; AX – диаметр сферической части; CE – общая длина; KK – тип и шаг присоединительной резьбы; T, Z, SW – монтажные размеры.

Часто задаваемые вопросы по использованию

Как правильно подобрать модель сферического наконечника ГА для моего пневмоцилиндра?
Ключевой параметр для подбора – диаметр штока вашего пневмоцилиндра серии 40. Сверьте его с колонкой «Диаметр штока (мм)» в таблице размеров. Например, для штока 20 мм подходит модель GA-80-100. От правильного выбора зависит надежность подключения и производительность системы.

Совместим ли сферический наконечник модель GA с цилиндрами других марок?
Да, полностью. Сферический наконечник модель GA для пневмоцилиндров серии 40 соответствует международному стандарту ISO 8139, который соблюдают ведущие мировые производители пневматики. Поэтому он подходит для замены аналогичных деталей на цилиндрах Festo, SMC, Camozzi и других.

Каковы условия эксплуатации и ожидаемый ресурс наконечника?
Изделие рассчитано на работу со сжатым воздухом давлением до 10 бар в диапазоне температур от -20°C до +80°C. Срок службы при использовании очищенного воздуха и соблюдении правил монтажа может достигать нескольких миллионов циклов срабатывания.

Как осуществляется доставка по Казахстану и СНГ?
Мы организуем доставку продукции Гидротех во все регионы Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Сроки и условия доставки уточняйте при оформлении заказа.

Где заказать и заключение

Выбирая сферический наконечник модель GA для пневмоцилиндров серии 40 от казахстанского поставщика Гидротех, вы получаете надежный, соответствующий мировым стандартам компонент для вашего промышленного оборудования. Мы обеспечиваем прямые поставки со склада в Костанае и гарантируем качество продукции. Для заказа, уточнения технических деталей или получения консультации перейдите в раздел Контакты или воспользуйтесь формой заказа на сайте Gidro777.kz. Доставка осуществляется по всему Казахстану и в страны СНГ.
