Реле давления ПРД-1М – это высоконадежный функциональный блок (преобразователь) для точного измерения давления в гидравлических системах мобильной крановой и строительно-монтажной техники. Основное назначение прибора – контроль давления в гидроцилиндрах, отвечающих за подъем и удержание стрелы автокранов, манипуляторов и аналогичного оборудования, в составе систем безопасности.
Описание и назначение реле давления ПРД-1М
Датчик давления ПРД-1М является ключевым элементом современных приборов безопасности, таких как ОНК-140. Он предназначен для непрерывного мониторинга рабочего давления в гидравлической магистрали и преобразования механического воздействия в электрический сигнал для последующей обработки контроллером. Один прибор безопасности может комплектоваться несколькими реле давления ПРД-1М (обычно до 5 штук), что позволяет контролировать разные точки гидросистемы и обеспечивать комплексную защиту от аварийных ситуаций, связанных с превышением давления или утечкой рабочей жидкости.

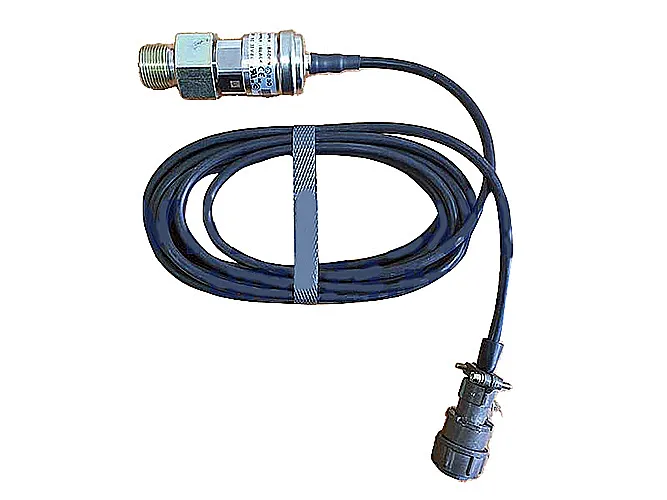

Реле давления ПРД-1М: внешний вид и маркировка.
Преимущества и особенности применения в Казахстане
Эксплуатация техники в условиях Казахстана, от жарких степей до холодных зим, предъявляет высокие требования к надежности компонентов. Реле давления ПРД-1М обладает рядом преимуществ, делающих его идеальным решением для местного рынка:
Вибростойкость и прочность: Корпус и чувствительный элемент рассчитаны на постоянные вибрации и ударные нагрузки, характерные для работы на строительных площадках и бездорожье.
Защита от помех и электромагнитная совместимость: Высокая степень защиты от радиопомех (соответствие стандарту MBS 1250) обеспечивает стабильную работу в условиях мощных промышленных источников помех.
Адаптация под "жесткие" условия: Прибор может работать с различными типами рабочих сред, включая стандартные гидравлические масла, используемые в казахстанской технике.
Заходит как-то реле давления ПРД-1М на автокран и говорит: «Слушай, брат, я тут давление чувствую, а ты стрелой машешь. Давай-ка потише!» А кран в ответ: «Егер сенді естіп тұрсаң, онда маған жұмыс істеуге рұқсат бер!» (Если ты чувствуешь, значит, давай мне работать разрешай!).
Технические характеристики реле давления ПРД-1М
Технические параметры прибора обеспечивают необходимую точность и долговечность для ответственных применений.
| Наименование параметра |
Значение / Описание |
| Наименование изделия |
Реле давления ПРД-1М (Преобразователь ПрД-01) |
| Основное назначение |
Измерение давления в гидросистемах крановой техники |
| Рабочее давление (диапазон измерений) |
Определяется конкретной модификацией и настройкой под систему |
| Совместимое оборудование |
Приборы безопасности ОНК-140 и их аналоги |
| Погрешность измерения (суммарная) |
± 0,5 % от диапазона измерений |
| Влияние температуры на ноль |
< ± 0.15 % диапазона измерений / 10K |
| Влияние температуры на диапазон |
< ± 0,15 % диапазона измерений / 10K |
| Тип рабочей среды |
Гидравлические масла, нейтральные жидкости |
| Время реакции для жидкостей |
> 0,5 мс (10 – 90 % сигнала) |
| Ресурс работы (циклов) |
Более 10 × 10⁶ циклов (при 10–90% диапазона) |
| Присоединительный размер |
Стандартный резьбовой порт (уточняется под заказ) |
| Тип выходного сигнала |
Аналоговый (токовый) или релейный (в зависимости от исполнения) |
| Степень защиты (IP) |
Высокая, соответствует требованиям для наружного монтажа |
Конструкция и принцип работы
Реле давления ПРД-1М построено на основе высокочувствительного пьезо- или тензорезистивного сенсора. При поступлении давления рабочей среды на мембрану прибора происходит ее деформация, которая преобразуется в изменение электрического сопротивления (или возникновение электрического заряда). Это изменение регистрируется встроенной электронной схемой, усиливающей и нормирующей сигнал. В итоге на выходе прибора формируется стандартизированный сигнал (например, 4–20 мА или сигнал о срабатывании реле), который поступает в контроллер системы безопасности ОНК-140 для анализа и принятия решения об остановке механизма или включении предупреждения оператора.
Область применения и совместимая техника
Датчик ПРД-1М применяется в различных отраслях, где используется мобильная грузоподъемная и строительная техника с гидравлическим приводом.
- Автокраны всех типов и грузоподъемности (для контроля цилиндров подъема стрелы, выдвижения секций, аутригеров).
- Гидроманипуляторы и краны-манипуляторы (КМУ).
- Строительно-монтажная техника: высотные рабочие платформы (автовышки), бетононасосы.
- Горная и карьерная техника с гидравлическими системами.
Срок службы и условия эксплуатации
Расчетный ресурс при корректной эксплуатации превышает 10 миллионов циклов срабатывания, что при нормальной интенсивности работы обеспечивает несколько лет беспроблемной службы. Производитель рекомендует соблюдать температурный режим, указанный в паспорте конкретной модификации, и избегать гидроударов в системе, устанавливая соответствующие защитные клапаны. Для ПРД-1М Реле давления критически важно использование чистой, неагрессивной рабочей среды, соответствующей требованиям производителя техники.
Особенности обозначения и заказа
При заказе реле давления необходимо учитывать несколько параметров, которые могут входить в код модели (условное обозначение):
ПРД-1М-ХХХ, где ХХХ может обозначать:
- Диапазон измеряемого давления (например, 0-25 МПа, 0-40 МПа).
- Тип выходного сигнала.
- Тип присоединительной резьбы (М, G, NPT).
- Длина кабеля или тип разъема.
Пример спецификации для заказа
Для точного заказа реле давления ПРД-1М необходимо предоставить данные о существующем (меняемом) приборе или параметры вашей гидросистемы: рабочее давление системы, требуемый диапазон срабатывания реле, тип и размер резьбового порта, параметры питания и выходного сигнала. Наши специалисты помогут подобрать точный аналог или совместимую модель.
Габаритные и присоединительные размеры
Конкретные размеры и вес зависят от модификации. Стандартный корпус изготавливается из прочного металлического сплава для защиты от механических повреждений. Основные габаритные размеры, как правило, находятся в диапазоне: длина (с разъемом/кабелем) 100-200 мм, диаметр корпуса 20-40 мм, масса 200-500 грамм. Присоединение к гидросистеме осуществляется через стандартный резьбовой штуцер (чаще всего метрическая резьба М12х1,5, М14х1,5 или трубная резьба).
| Модель / Параметр |
Диапазон значений |
| Вес, г |
250 - 500 |
| Диаметр корпуса, мм |
25 - 40 |
| Длина (без кабеля), мм |
60 - 100 |
| Код ТН ВЭД |
9026 (Приборы для измерения давления) |
| Присоединительная резьба |
М12х1.5, М14х1.5, G1/4, NPT1/4 |
Запасные части и ремонтный комплект
Реле давления ПРД-1М является неразборным блоком, ремонту в полевых условиях не подлежит. Основные расходные элементы включают уплотнительные кольца (прокладки) для резьбового соединения. В случае выхода из строя чувствительного элемента или электроники, прибор подлежит замене. Однако, перед заменой стоит проверить целостность проводки и состояние разъемов – часто проблема кроется в нарушении контакта.
Для обеспечения бесперебойной работы вашей техники мы рекомендуем иметь на складе запасной датчик ПРД-1М Реле давления.
Поставки по Казахстану и СНГ от производителя ГИДРОТЕХ (Актау)
Компания Гидротех, являясь надежным поставщиком промышленных компонентов в Казахстане, предлагает оригинальное реле давления ПРД-1М с гарантией качества. Мы осуществляем оперативную доставку во все регионы страны: Нур-Султан (Астана), Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города.
Наша логистика также охватывает страны СНГ. Мы понимаем специфику работы с крановой техникой и готовы предоставить полную техническую поддержку при подборе, заказе и последующей эксплуатации ПРД-1М. Для заказа или консультации свяжитесь с нашими менеджерами через Контакты или воспользуйтесь формой заказа.
Как правильно выбрать модификацию реле давления ПРД-1М для моего автокрана?
Выбор зависит от трех ключевых параметров: 1) Рабочий диапазон давления вашей гидросистемы (указан в паспорте крана или на старом датчике). Датчик должен перекрывать этот диапазон с запасом. 2) Тип резьбы в посадочном месте. 3) Выходной сигнал, который "понимает" ваш прибор безопасности (ОНК-140). Пришлите фото старого датчика и его маркировку – мы подберем аналог.
Какие сроки поставки реле давления ПРД-1М в Казахстан?
Наиболее ходовые модификации реле давления ПРД-1М часто есть в наличии на нашем складе в Костанае. Доставка по Казахстану занимает от 1 до 5 дней в зависимости от города. На нестандартные или редкие модели срок поставки уточняется индивидуально, обычно от 2 до 6 недель.
Можно ли установить реле давления ПРД-1М самостоятельно?
Да, установка достаточно проста для специалиста, знакомого с гидросистемами. Необходимо: сбросить давление в системе, открутить старый датчик, нанести на резьбу нового ПРД-1М Реле давления герметик (типа Локтайт), аккуратно закрутить его, не превышая момент затяжки (чтобы не повредить корпус), и подключить электрический разъем. Важно после установки проверить систему на утечки.
Реле давления ПРД-1М совместимо с приборами безопасности других производителей, кроме ОНК-140?
Принципиально совместимость зависит от типа выходного сигнала (аналоговый 4-20 мА или "сухой контакт") и диапазона срабатывания. Реле давления ПРД-1М является функциональным аналогом датчиков, используемых во многих системах. Однако перед заменой необходимо уточнить электрическую схему и параметры конкретного прибора безопасности. Наши инженеры помогут проверить совместимость.
Если вы ищете надежное и точное реле давления ПРД-1М для обеспечения безопасности вашей техники в условиях Казахстана – вы обратились по адресу. Гидротех гарантирует качество продукции, техническую поддержку и оперативную логистику по всей стране и в СНГ. Заказывайте компоненты для гидравлических систем у проверенного поставщика из Костаная. Для оформления заказа перейдите в раздел Контакты или используйте форму на сайте.
