Пневмоцилиндр — это сердце любой современной пневматической системы. В промышленности Казахстана, где надежность и соответствие международным стандартам являются ключевыми факторами, особой популярностью пользуются устройства, соответствующие стандарту ISO 6431. Среди них выделяются модели под условным обозначением ...-050 х0100 УХЛ4. Это универсальные исполнительные механизмы, преобразующие энергию сжатого воздуха в возвратно-поступательное движение штока, что позволяет выполнять широкий спектр задач: от зажима и позиционирования до перемещения и подачи деталей. Бренд Гидротех предлагает несколько модификаций этих пневмоцилиндров ...-050 х0100 УХЛ4 ISO 6431, адаптированных под разные производственные нужды.
Описание и назначение пневмоцилиндров ISO 6431
Пневмоцилиндры серии ...-050 х0100 УХЛ4 ISO 6431 представляют собой промышленные устройства, предназначенные для работы в составе пневматических систем станков, конвейеров, роботизированных комплексов и другого автоматизированного оборудования. Их исполнение УХЛ4 свидетельствует о климатической адаптации для эксплуатации в условиях умеренного климата, что характерно для большей части территории Республики Казахстан. Унификация по стандарту ISO 6431 гарантирует совместимость с импортным оборудованием и упрощает модернизацию линий. Основные задачи, которые решают эти устройства: толкание, тяга, зажим, подъем или поворот механизмов. Благодаря своему качеству, пневмоцилиндры ...-050 х0100 УХЛ4 ISO 6431 часто используются на казахских предприятиях машиностроения, металлообработки и упаковки.
Основные параметры модельного ряда
В линейке представлены четыре базовые модификации, различающиеся наличием торможения хода в концевой позиции и встроенных магнитных датчиков для контроля положения поршня.
Пневмоцилиндр ПЦ 11 - 50 х 100:
Исполнение: двухсторонний с торможением и односторонним штоком, без встроенного магнита на поршне. Идеально подходит для задач, где требуется мягкая, контролируемая остановка штока для снижения ударных нагрузок на оборудование и увеличения его ресурса.
Пневмоцилиндр ПЦ 11М - 50 х 100:
Исполнение: двухсторонний с торможением и односторонним штоком, с магнитом на поршне. Магнит позволяет легко интегрировать цилиндр в системы автоматического управления, установив на корпус магнитные датчики (герконы или датчики Холла) для подачи сигнала о достижении поршнем определенного положения.
Пневмоцилиндр ПЦ 41 - 50 х 100:
Исполнение: двухсторонний без торможения и односторонним штоком, без магнита. Более простая и экономичная конструкция, применяемая в циклах, где смягчение удара не является критичным или где используется внешняя амортизация.
Пневмоцилиндр ПЦ 41М - 50 х 100:
Исполнение: двухсторонний без торможения и односторонним штоком, с магнитом на поршне. Компромиссное решение для автоматизированных линий, не требующих торможения, но нуждающихся в сигнализации положения.
Для всех моделей характерны: диаметр поршня 50 мм, ход поршня 100 мм, номинальное рабочее давление 1,0 МПа (10 бар) и стандартная присоединительная резьба 1/4" для подключения пневмолиний. Это делает пневмоцилиндры ...-050 х0100 УХЛ4 ISO 6431 чрезвычайно востребованными для замены и модернизации.
Габаритные размеры и вес
Основные габаритные и присоединительные размеры пневмоцилиндров стандартизированы по ISO 6431, что обеспечивает взаимозаменяемость. Общая длина цилиндра в собранном виде (L) зависит от хода поршня. Для хода 100 мм эта длина составляет 171 мм. Вес устройства варьируется в зависимости от конкретной модификации (с торможением/без, с магнитом/без).
| Параметр |
Значение |
| Диаметр поршня, мм |
50 |
| Ход поршня, мм |
100 |
| Общая длина L (при ходе 100 мм), мм |
171 |
| Диапазон массы, кг (для моделей ПЦ 11/11М/41/41М) |
~1.0 — 1.5 |
| Код ТН ВЭД |
8412.31.000 0 |
Жұмысшы пневмоцилиндрді орнатып болған соң, шеберден сұрайды: «Осы пневмоцилиндр ...-050 х0100 УХЛ4 ISO 6431 қаншалықты қызуға төзімді?». Шебер: «Біздің технологияны білмейсің бе? Егер тыныштықты сақтамаса, бірден саған ыстық көзқарас көрсетуге бейім!»
Технические характеристики
Детальные технические характеристики определяют возможности и ограничения применения данных цилиндров. Важными параметрами являются развиваемое усилие, давление страгивания и скорость срабатывания.
| Параметр |
Значение |
| Рабочее давление, МПа |
1,0 (номинальное) |
| Диапазон рабочих температур |
от -10°C до +80°C |
| Тип рабочей среды |
Очищенный сжатый воздух, инертные газы |
| Давление страгивания, МПа |
0,07 |
| Номинальное толкающее усилие (при 1,0 МПа), Н |
1962 |
| Номинальное тянущее усилие (при 1,0 МПа), Н |
1708 |
| Время прохождения тормозного пути (для моделей ПЦ 11/11М), сек |
≤ 3 (при давлении 0,4 МПа без нагрузки) |
| Присоединительные размеры, резьба |
1/4" (K1/4") или M16x1.5 / M12x1.5 |
| Масса |
См. таблицу выше |
| Производительность (расход воздуха) |
Зависит от давления и скорости цикла |
Принцип работы
Пневмоцилиндры ...-050 х0100 УХЛ4 ISO 6431 работают по принципу преобразования энергии сжатого воздуха в механическое перемещение. При подаче воздуха в поршневую полость цилиндра через канал с резьбой 1/4" создается давление на поршень. Поршень, жестко соединенный со штоком, перемещается, преодолевая силу нагрузки. При подаче воздуха в противоположную (штоковую) полость шток возвращается в исходное положение. В моделях с торможением (ПЦ 11/11М) перед концом хода поршень перекрывает основной канал истечения воздуха, заставляя его выходить через дросселирующее отверстие, что обеспечивает плавное замедление. Это продлевает срок службы как самого цилиндра, так и всего механизма. Наличие магнита (в версиях «М») позволяет фиксировать положение поршня с помощью внешних датчиков.
Температурный режим и срок службы
Цилиндры исполнения УХЛ4 предназначены для работы в умеренном климате. Рекомендуемый диапазон температур окружающей среды и рабочей среды составляет от -10°C до +80°C. При соблюдении условий эксплуатации (использование очищенного, осушенного воздуха с каплей масла, отсутствие боковых нагрузок на шток, правильный монтаж) средний расчетный ресурс составляет несколько миллионов циклов. На длительность службы напрямую влияет качество монтажа и технического обслуживания, регулярная замена уплотнительных элементов.
Область применения и используемое оборудование
Данные цилиндры находят применение во всех отраслях промышленности Казахстана: станкостроении, нефтегазовой отрасли, сельхозмашиностроении, производстве строительных материалов. Конкретные примеры оборудования: прессы, гибочные станки, сварочные автоматы, захваты промышленных роботов, станки для резки металла, фасовочно-упаковочные линии, испытательные стенды. Диаметр 50 мм и ход 100 мм делают эти пневмоцилиндры ...-050 х0100 УХЛ4 ISO 6431 оптимальными для задач средней мощности, где требуется усилие около 2 кН.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности цилиндров рекомендуется иметь запас основных изнашиваемых элементов. Обычно в ремонтный комплект входят:
| Название детали |
Назначение |
| Комплект уплотнений поршня (манжеты) |
Герметизация поршневой полости |
| Уплотнение штока (сальник) |
Герметизация штоковой полости и защита от загрязнений |
| Грязесъемник |
Очистка штока при его втягивании |
| Направляющая (направляющая втулка) штока |
Центровка штока и восприятие боковых нагрузок |
| Поршень с магнитом (для моделей «М») |
Восстановление функций позиционирования |
| Тормозные втулки и прокладки (для моделей ПЦ 11/11М) |
Обеспечение эффективного торможения |
Наиболее часто требуют замены уплотнительные элементы (манжеты, сальники) и грязесъемники из-за естественного износа и воздействия твердых частиц в воздухе.
Условное обозначение и расшифровка модели
Маркировка Пневмоцилиндры ...-050 х0100 УХЛ4 ISO 6431 расшифровывается следующим образом:
- ПЦ — Пневмоцилиндр.
- 11 / 41 — Типоисполнение: 11 — с торможением, 41 — без торможения.
- М (при наличии) — наличие магнита на поршне.
- 50 (050) — Номинальный диаметр поршня в миллиметрах.
- 100 (х0100) — Ход поршня в миллиметрах.
- УХЛ4 — Климатическое исполнение и категория размещения (для умеренного и холодного климата, установки в помещениях с искусственно регулируемыми условиями).
- ISO 6431 — Соответствие международному стандарту на размеры пневмоцилиндров.
Таким образом, модель ПЦ 11М-50 х 100 УХЛ4 ISO 6431 — это пневмоцилиндр с торможением, магнитом на поршне, диаметром 50 мм и ходом 100 мм, климатического исполнения УХЛ4, соответствующий стандарту ISO 6431.
Габаритные и присоединительные размеры (ISO 6431)

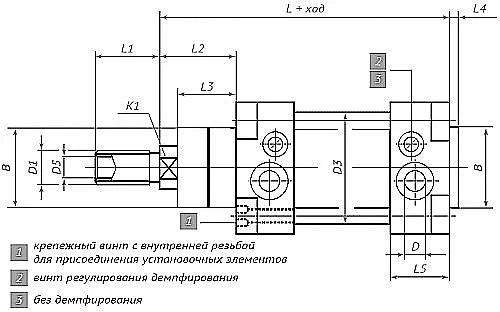

Чертеж габаритных и присоединительных размеров стандартного пневмоцилиндра ISO 6431 с диаметром поршня 50 мм.
| Диаметр поршня, D (мм) |
Резьба D |
Резьба D1 |
Внутр. резьба D5 |
Ключевые размеры (мм) |
Присоединительные размеры (мм) |
| D2 |
D3 |
D4 |
L (ход 100мм) |
E |
B |
| 50 |
K1/4" |
M16x1,5 |
M12x1,5 |
46,5 |
55 |
M8 |
171 |
65 |
40 |
Остальные размеры (L1, L2, L3, L4, L5, K1, K2) являются технологическими и важны для точного монтажа и расчета пространства. Их значения можно уточнить в технической документации.
Примеры заказа
Для корректного заказа необходимо указать полную маркировку изделия с учетом требуемых опций.
- Пример 1: ПЦ 11-50 х 100 УХЛ4 ISO 6431 — Пневмоцилиндр двустороннего действия, с торможением, без магнита, диаметр 50 мм, ход 100 мм.
- Пример 2: ПЦ 41М-50 х 100 УХЛ4 ISO 6431 — Пневмоцилиндр двустороннего действия, без торможения, с магнитом на поршне.
Вы можете оформить заказ на пневмоцилиндры на нашем сайте или связаться с менеджерами через раздел Контакты.
