Описание и назначение гидравлического насоса НШ 71Г3 3
Насос НШ 71Г3 3 – это проверенный временем шестеренный гидравлический агрегат, спроектированный для эффективного преобразования механической энергии вращения вала в стабильный поток гидравлической жидкости под высоким давлением. Данная модель относится к широко востребованному в Казахстане семейству объемных насосов типа НШ (насос шестеренный) и служит сердцем гидросистемы для множества видов тяжелой и сельскохозяйственной техники. Основная область применения насоса НШ 71Г3 3 – это системы гидропривода спецоборудования, требующие высокой производительности и надежности в условиях интенсивных нагрузок, характерных для работы в сельском хозяйстве, строительстве и на дорожных работах.
Конструкция насоса НШ 71Г3 3 отличается особой прочностью: основной корпус выполнен из высококачественного чугуна, обеспечивающего устойчивость к механическим воздействиям, а шестерни из износостойкой стали гарантируют длительный ресурс даже при работе на высоком давлении. Этот насос оптимально подходит для установки на отечественную и импортную технику, работающую на полях и стройплощадках Казахстана.

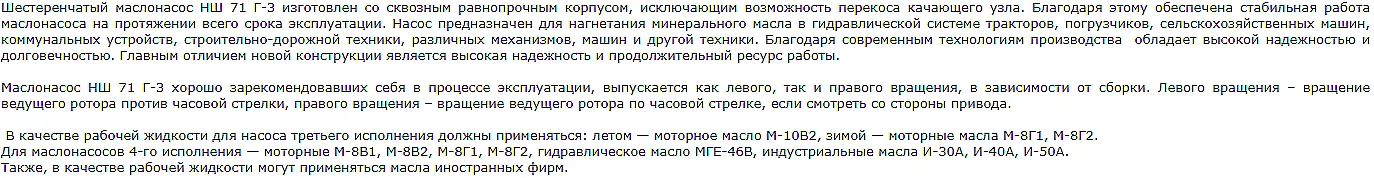

Устройство шестеренного насоса НШ 71Г3 3: ведущая и ведомая шестерни, корпус.
Технические характеристики и габариты Насос НШ 71Г3 3
Ключевой параметр для любого объемного гидравлического насоса – его рабочий объем. Для модели насос НШ 71Г3 3 этот показатель составляет 71 кубический сантиметр за один оборот вала, что определяет его высокую производительность. Агрегат рассчитан на продолжительную работу при номинальном давлении в 16 МПа (160 бар), максимально кратковременно выдерживая скачки до 20 МПа. Номинальная частота вращения составляет 1500 оборотов в минуту, что соответствует стандартным оборотам двигателей большинства тракторов и комбайнов.
| Параметр | Значение |
|---|
| Рабочий объем (производительность) | 71 см³/об |
| Номинальное давление (рабочее давление) | 16 МПа (160 бар) |
| Максимальное давление | 20 МПа (200 бар) |
| Номинальная частота вращения | 1500 об/мин |
| Максимальная частота вращения | 2500 об/мин |
| КПД гидромеханический | ≥85% |
| Тип рабочей среды | Минеральные, синтетические гидравлические масла |
| Диапазон температур рабочей жидкости | от -40°C до +80°C |
| Присоединительная резьба (размер подключения) | M12 |
| Габаритные размеры (ДхШхВ) | ~162,6×140×175 мм |
| Масса | ~15,2 кг |
| Код ТН ВЭД | 8413509000 |
Масса насоса составляет примерно 15,2 килограмма при компактных габаритах, что упрощает его монтаж и замену прямо на месте эксплуатации техники. Для импорта и экспорта в Казахстане используется код ТН ВЭД 8413509000.

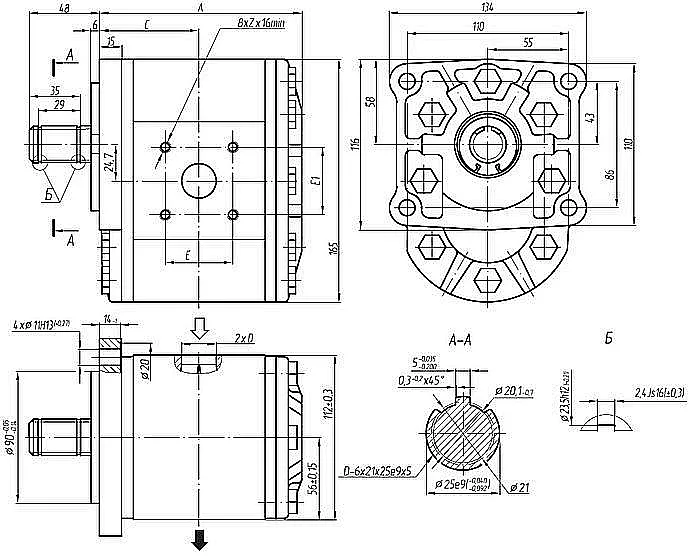

Чертеж с габаритными и присоединительными размерами для монтажа насоса НШ 71Г3 3.
Расшифровка обозначения и принцип работы
Маркировка насоса НШ 71Г3 3 несет полную информацию о его конструкции:
НШ – Насос Шестеренный.
71 – Рабочий объем, 71 см³ на один оборот.
Г – Исполнение по присоединительным размерам (тип фланца и вала), в данном случае тип «Г».
3 – Конструктивная модификация вала (шлицевое соединение).
3 – Тип роторной (шестеренной) пары, третья модификация.
Принцип работы насоса НШ 71Г3 3 основан на действии двух зацепляющихся шестерен. Вращение ведущей шестерни, передаваемое от двигателя техники, создает разрежение в зоне всасывания, затягивая гидравлическую жидкость из бака. В полостях между зубьями жидкость перемещается по корпусу и вытесняется в напорную магистраль в момент зацепления зубьев. Высокая точность изготовления шестерен и корпуса обеспечивает создание стабильного потока с минимальными пульсациями, что является важным преимуществом данной модели.
Қалайсыз ба, инженер қалай ұйықтайды? Ол толығымен тыныш! Секреті – оның жобаларында барлығы мінсіз жұмыс істейді, бірақ ойында ол әлі күнге дейін насос НШ 71Г3 3 үшін идеалды сынақ жүктемесін іздеп жүрген.
Область применения и совместимость с техникой
Благодаря своим характеристикам, насос НШ 71Г3 3 нашел широкое применение в гидравлических системах разнообразного оборудования, работающего в суровых условиях Казахстана. Он устанавливается на: сельскохозяйственные комбайны (Дон, Акрос) и тракторы (Кировец); экскаваторы-погрузчики и мини-погрузчики для строительства и коммунального хозяйства; дорожные катки и асфальтоукладчики; автомобильную технику, такую как самосвалы КамАЗ и МАЗ; лесозаготовительные машины и промышленные прессы.
Ключевое требование для надежной работы насоса НШ 71Г3 3 – использование качественного гидравлического масла с вязкостью в диапазоне 15-100 мм²/с. Совместимость с отечественными маслами (Лукойл Гидравлик, ТНК и др.) подтверждена испытаниями. Наш поставщик Гидротех рекомендует проводить замену масла и фильтров согласно регламенту техники для продления ресурса насоса.
Габаритные, присоединительные размеры и монтаж
Для успешной установки и замены насоса НШ 71Г3 3 крайне важно соблюсти все монтажные размеры. Основные присоединительные размеры модели: расстояние между крепежными отверстиями (А) – 162,6 мм; размер от оси вала до монтажной плоскости (С) – 80,1 мм; диаметр выходного вала (D) – 32 мм; размер фланца (ExE1) – 77,77x42,88 мм; резьба крепежных болтов – М12.
Детальная схема с присоединительными размерами для установки насоса НШ 71Г3 3 на двигатель.

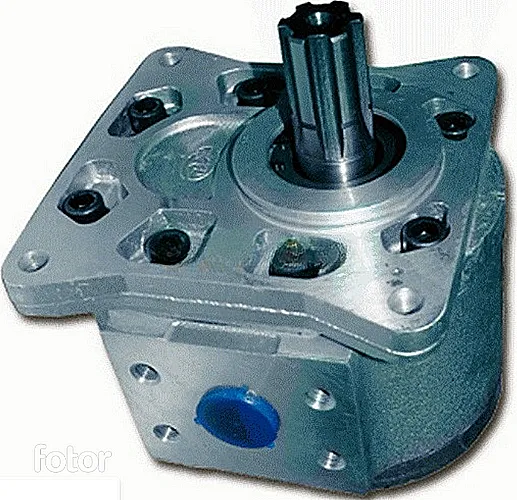

Насос НШ 71Г3 3 в полной заводской комплектации.
Ресурс, температурный режим и техническое обслуживание
Срок службы насоса НШ 71Г3 3 напрямую зависит от условий эксплуатации и соблюдения температурного режима. Агрегат рассчитан на работу с жидкостью в диапазоне от -40°C до +80°C, что позволяет использовать технику в жаркое лето и холодную зиму в Казахстане. При использовании рекомендованного масла и своевременном обслуживании гарантированный ресурс составляет не менее 5000 моточасов, а при регулярной замене жидкостей и фильтров может достигать 8000 часов.
Каждый насос НШ 71Г3 3 от поставщика Гидротех проходит обязательные гидравлические испытания на стенде перед отгрузкой клиенту. Мы рекомендуем после установки нового или отремонтированного насоса проводить его обкатку в течение 2-х часов на пониженном давлении (не более 5 МПа) без существенной нагрузки на гидросистему. Это продлит срок его безупречной службы.
Примеры заказа и типовые комплектации
Наше предприятие в Актау обеспечивает поставки насоса НШ 71Г3 3 как в розницу, так и мелким оптом для сервисных центров и промышленных предприятий. Типичный заказ от клиента из Караганды включает 3 единицы насоса НШ 71Г3 3 для ремонта парка дорожных катков с требованием полной комплектации: сальники, уплотнительные кольца, паспорт и сертификат. Агрохолдинг из Костаная регулярно заказывает партии по 10-15 штук для обслуживания комбайнов в сезон уборки. Для таких оптовых заказов мы предоставляем специальные условия и оперативную доставку в любой регион Казахстана. Оформить заявку можно прямо на сайте с помощью формы заказа или по телефону.
Часто задаваемые вопросы о Насос НШ 71Г3 3
Как правильно подобрать аналог или замену для вышедшего из строя насоса на моей технике?Для корректного подбора необходимо знать модель и марку вашей техники, а также параметры штатного насоса (рабочий объем, давление, тип присоединения). Наш специалист по гидравлике поможет подобрать
насос НШ 71Г3 3 или его аналог, полностью совместимый с вашей системой. Обращайтесь за консультацией.
Какие сроки поставки насоса НШ 71Г3 3 в мой город?Основной склад находится в Костанае. Мы осуществляем экспресс-доставку в Астану, Алматы, Шымкент в течение 1-2 дней. В другие города Казахстана (Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) и страны СНГ поставка занимает от 2 до 5 рабочих дней в зависимости от удаленности.
Что входит в гарантийные обязательства на Насос НШ 71Г3 3?Поставщик
Гидротех предоставляет гарантию 12 месяцев с момента продажи при условии соблюдения правил монтажа, эксплуатации (использование рекомендуемого масла, наличие фильтров в системе) и наличия правильно заполненного гарантийного талона. В случае заводского дефекта производится бесплатная замена агрегата.
Вы поставляете запасные части и ремкомплекты для насоса НШ 71Г3 3?Да, мы поставляем полные ремкомплекты, которые включают сальники, уплотнительные кольца, прокладки и подшипники. Также доступны для заказа наиболее подверженные износу компоненты: шестеренная пара (роторная группа), корпус насоса и вал.
Насос НШ 71Г3 3 – надежный выбор для Казахстана
Насос НШ 71Г3 3 доказал свою эффективность и долговечность в условиях казахстанских полей, карьеров и строек. Как официальный поставщик гидравлического оборудования, компания Гидротех из Костаная обеспечивает прямые поставки этой модели с производства, гарантируя оригинальное качество и доступные цены. Мы понимаем важность бесперебойной работы вашей техники, поэтому всегда готовы оперативно отгрузить насос НШ 71Г3 3 и оказать техническую поддержку. Для заказа и консультаций свяжитесь с нами через раздел Контакты или форму обратной связи на сайте.
