Описание и назначение гидравлического насоса НШ 25Г3 3
Насос НШ 25Г3 3 является классическим представителем шестеренных гидравлических агрегатов, известных своей надежностью и неприхотливостью в условиях высоких нагрузок на казахстанских просторах. Этот Насос НШ 25Г3 3 предназначен для преобразования механической мощности приводного двигателя в энергию потока рабочей жидкости, создавая стабильное давление в гидросистемах разнообразной техники. Универсальность, проверенная временем конструкция и адаптивность к суровым климатическим условиям делают Насос НШ 25Г3 3 востребованным компонентом в парках сельскохозяйственных, дорожно-строительных и коммунальных предприятий по всему Казахстану.

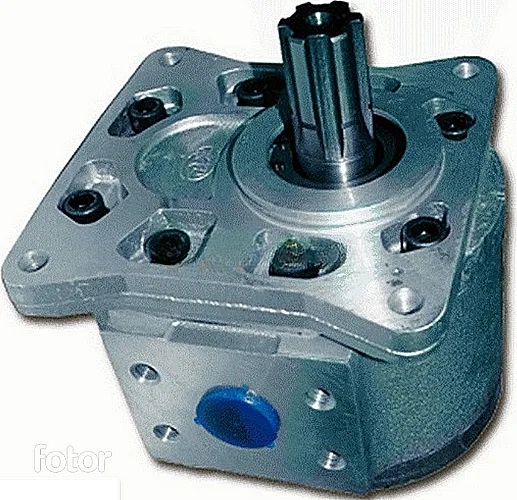

Внешний вид насоса НШ 25Г3 3, демонстрирующий прочный литой корпус и фланцы подключения.
Основные параметры модели
Насос НШ 25Г3 3 сочетает в себе значительную производительность и компактность, что упрощает его интеграцию в существующие гидравлические схемы.
| Параметр | Значение |
|---|
| Вес (приблизительный) | 5.5 кг |
| Габаритные размеры (Д×Ш×В) | 200×150×100 мм |
| Код ТН ВЭД | 8413500000 |
— Бабай деді бір шеберге: "Бұл Насос НШ 25Г3 3 жұмыссыз қалса не болады?"
— Ол жауап берді: "Ештеңе, ол тек қана тыныштықта қалып, келесі тапсырысқа дайын болады!"
Детальные технические характеристики и параметры
Технические параметры Насос НШ 25Г3 3 определяют границы его применения и эффективность работы. Для корректного выбора важно учитывать все характеристики, особенно рабочее давление и производительность.

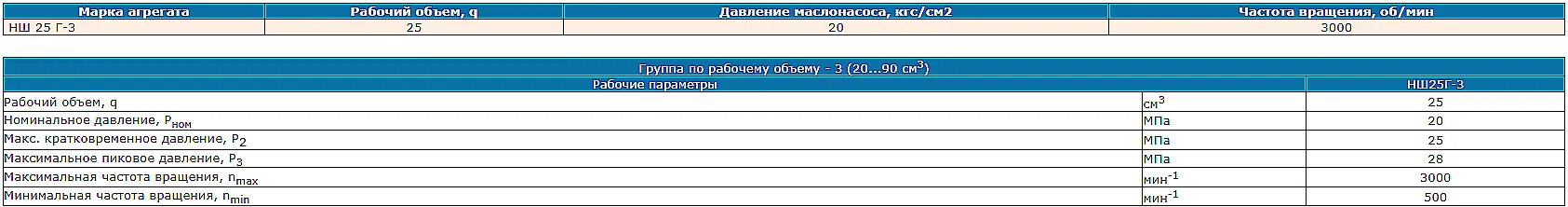

Схематичное изображение насоса с указанием основных технических параметров для инженеров и механиков.
| Технический параметр | Значение и описание |
|---|
| Рабочий объем (подача) | 25 см³ за один оборот вала (куб. см/об) |
| Номинальное рабочее давление | 20 МПа (200 бар, 20 Мегапаскаль) |
| Максимальная частота вращения | До 2500 оборотов в минуту (об/мин) |
| Тип и параметры входного вала | Шлицевой вал, соответствует ГОСТ 1139-80 |
| Тип рабочей среды | Гидравлические масла (ISO VG 32, 46, 68), веретенное масло |
| Диапазон рабочих температур | От -40°C до +80°C |
| Стандартное присоединение | Резьбовое, фланцевое (сальниковое уплотнение) |
| Расчетная производительность (при n=1500 об/мин) | Около 37.5 литров в минуту |
Принцип действия шестеренного насоса
Принцип работы Насос НШ 25Г3 3 основан на простом и надежном механизме зубчатого зацепления. В герметичном корпусе находятся две шестерни – ведущая и ведомая. При вращении ведущей шестерни от двигателя, зубья, выходя из зацепления в зоне всасывания, создают разрежение, которое затягивает рабочую жидкость из бака. Захваченная жидкость переносится во впадинах между зубьями по внутренней стенке корпуса к напорной полости. В зоне нагнетания зубья снова входят в зацепление, вытесняя масло в напорную магистраль системы. Именно такая конструкция обеспечивает Насос НШ 25Г3 3 стабильной подачей и способностью работать при высоком давлении.
Режимы работы, долговечность и обслуживание
Условия эксплуатации напрямую влияют на срок службы агрегата. Температурный режим работы Насос НШ 25Г3 3 позволяет использовать его как в летнюю жару на юге Казахстана, так и в морозы северных регионов, в диапазоне от -40°C до +80°C. Расчетный срок службы при использовании чистого масла и своевременной замене фильтров составляет не менее 5000 моточасов. Для продления ресурса рекомендуется использовать масла класса ISO VG 46 и следить за чистотой гидросистемы. Основными изнашиваемыми элементами являются шестерни, корпус и уплотнительные манжеты.
Состав ремкомплекта и часто заменяемые детали
| Запчасть / Компонент | Назначение и типичная причина замены |
|---|
| Комплект шестерен (пара) | Основной рабочий узел. Износ зубьев, снижение производительности. |
| Уплотнительные манжеты и сальники | Предотвращают утечки. Старение резины, потеря эластичности. |
| Подшипники скольжения (втулки) | Обеспечивают вращение вала. Естественный износ, задиры. |
| Корпус (редко) | Механическое повреждение, износ гнезд под шестерни. |
Области применения в технике Казахстана
Благодаря своей универсальности и надежности, Насос НШ 25Г3 3 находит широкое применение в различных отраслях народного хозяйства:
Ауылшаруашылық техника (Сельскохозяйственная техника): Гидросистемы тракторов (МТЗ Беларус, К-700, К-744), комбайнов, погрузчиков для подачи масла в распределители и силовые цилиндры.
Жол-құрылыс жабдықтары (Дорожно-строительное оборудование): Гидроприводы экскаваторов-погрузчиков, асфальтовых катков, бульдозеров для управления рабочими органами.
Коммуналдық техника (Коммунальная техника): Уборочные машины, снегоочистители, автогидроподъемники (АГП), где требуется создание давления для привода щеток, отвалов или платформ.
Өнеркәсіптік жабдықтар (Промышленное оборудование): Прессы, станки, лифты небольшой грузоподъемности, технологические линии, использующие гидравлику.
Расшифровка условного обозначения (шифра) модели
Маркировка Насос НШ 25Г3 3 раскрывает ключевые параметры изделия в соответствии с отечественной системой обозначений:
НШ — базовый тип агрегата: Насос Шестеренный.
25 — основной параметр: номинальный рабочий объем, равный 25 кубическим сантиметрам за один оборот.
Г — конструктивное исполнение корпуса и вала для Горизонтального монтажа.
Первая 3 — условный номер модели или модификации в линейке насосов с объемом 25 см³.
Вторая 3 — тип исполнения приводного вала, в данном случае — шлицевое соединение.
Габаритные и присоединительные размеры
Точные размеры критичны для монтажа насоса на двигатель или раму техники. Насос НШ 25Г3 3 имеет стандартизированные посадочные места.
Инженерный чертеж с указанием всех основных габаритных и посадочных размеров насоса НШ 25Г3 3.
Детальная схема присоединительных фланцев и патрубков для подключения гидравлических линий.
Присоединительные размеры унифицированы и соответствуют требованиям ГОСТ 10542-81. Ключевой параметр — шлицевой вал: диаметр 28 мм с количеством шлицов, равным 8. Это обеспечивает совместимость с большинством стандартных приводов на технике.
Примеры оформления заказов на насосы
Наши клиенты из Казахстана и СНГ заказывают Насос НШ 25Г3 3 для различных нужд:
• Ремонтная мастерская в Костанае: заказ на 3 шт. для восстановления гидросистемы тракторного парка.
• Дорожное управление в Актобе: партия из 8 шт. в рамках планового обновления запчастей для автогрейдеров.
• Сельхозкооператив под Шымкентом: комплексная поставка 15 шт. Насос НШ 25Г3 3 с комплектом уплотнений на сезонный ремонт.
• Заказ из Республики Казахстан (Омск): 10 шт. с доставкой до склада предприятия.
Ответы на частые вопросы (FAQ)
Популярные вопросы покупателей о насосе НШ 25Г3 3 в Казахстане
Вопрос 1: Как правильно подобрать насос НШ 25Г3 3 для замены на моей технике?
Ответ: В первую очередь, сверьте маркировку старого насоса. Ключевые параметры — рабочий объем (25 см³/об), тип вала (шлицевой) и номинальное давление (20 МПа). Также замерьте посадочные и присоединительные размеры. Если сомневаетесь, пришлите фото старого агрегата и данные техники нашему специалисту через Контакты для точного подбора.
Вопрос 2: Какова гарантия и сроки доставки Насос НШ 25Г3 3 в мой город?
Ответ: На всю продукцию бренда Гидротех предоставляется гарантия 12 месяцев. Доставка по Казахстану осуществляется от 1 до 5 рабочих дней в зависимости от региона: Астана, Алматы — 1-2 дня; Караганда, Шымкент, Актобе, Павлодар, Усть-Каменогорск, Тараз — 2-4 дня; другие города — до 5 дней. В страны СНГ — в течение 3-10 дней с учетом таможенного оформления.
Вопрос 3: С какими гидравлическими маслами совместим этот насос?
Ответ: Насосу НШ 25Г3 3 подходят минеральные гидравлические масла стандартных классов вязкости по ISO: VG 32, VG 46 и VG 68. Выбор зависит от температуры окружающей среды и рекомендаций производителя вашей техники. Для казахстанской зимы часто рекомендуется масло ISO VG 32. Крайне важно поддерживать чистоту масла с помощью фильтров.
Вопрос 4: Можно ли использовать насос НШ 25Г3 3 в системе с аксиально-поршневым насосом?
Ответ: Прямое последовательное подключение не рекомендуется из-за разного принципа работы. Однако Насос НШ 25Г3 3 может эффективно работать в отдельном самостоятельном контуре или в качестве вспомогательного насоса (например, насоса подпитки) в сложных гидросистемах. Для интеграции требуется консультация инженера-гидравлика.
Насосы от казахстанского поставщика с доставкой по всей стране
Наша компания, являясь надежным поставщиком гидравлических компонентов Гидротех в Казахстане, предлагает оригинальный Насос НШ 25Г3 3, прошедший контроль качества. Мы обеспечиваем не только продажу, но и полную информационную поддержку по подбору, монтажу и эксплуатации оборудования. Все позиции есть в наличии на нашем складе. Организуем оперативную и бережную доставку в любой город Казахстана: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны Содружества.
Для заказа Насос НШ 25Г3 3 и получения консультации свяжитесь с нашими менеджерами через страницу Контакты или оставьте заявку, перейдя по этой ссылке. Работаем для вашей техники!
