Гидроклапаны ПК (ПК-Р)

Гидроклапаны ПК, также известные как переливные клапаны с обратным клапаном, представляют собой надежный и проверенный временем тип гидроаппаратуры для промышленного оборудования. Эти устройства, включающие модификации ПК-Р и ПК-С, являются неотъемлемым компонентом в системах, где требуется обеспечить свободный поток масла в одном направлении, одновременно создавая контролируемый подпор в обратном. Применение высококачественных гидроклапанов ПК существенно повышает стабильность работы гидроприводов, предотвращает кавитацию и обеспечивает плавность хода исполнительных механизмов. Основная область применения – гидросистемы мощных прессов, кузнечно-штамповочного оборудования, металлообрабатывающих станков и других машин, работающих в тяжелых условиях казахстанских предприятий.

Назначение и принцип работы гидроклапанов серии ПК

Ключевая задача, с которой успешно справляются гидроклапаны ПК – поддержание давления в сливной магистрали гидросистемы. Принцип их действия основан на комбинации двух элементов: переливного (предохранительного) клапана и обратного клапана. Обратный клапан пропускает рабочую жидкость (минеральное масло) практически без сопротивления в одном направлении (например, от гидроцилиндра к баку). В обратном же направлении поток перекрыт, и масло может пройти только через переливной клапан, который открывается при достижении заданного давления подпора (от 3 до 10 кгс/см², в зависимости от модификации). Это создает необходимое противодавление в сливной линии, что исключает «проседание» штоков гидроцилиндров под весом нагрузки, предотвращает рывки и обеспечивает демпфирование. Таким образом, установка гидроклапанов ПК решает проблему неконтролируемого движения тяжелых частей станка или пресса.

Жұмысшы преске түсіретін гидроклапан ПК-ны сұрайды:
– Бұл клапан не істейді?
– Ол бір бағытта еркін өтіп, екіншісінде сені тоқтатады, жұмыс істегенде тым қатты қозғалмауың үшін.
– Яғни, менің әйелім сияқты?
– Дәл солай, бірақ бұл гидроклапан ПК әдетте сырттай реттеледі.

Технические характеристики и область применения гидроклапанов ПК

Вся серия гидроклапанов ПК рассчитана на работу с минеральными маслами класса чистоты не ниже 12 по ГОСТ 17216-71. Диапазон рабочих температур составляет от +10 до +50 °C, а вязкость масла может варьироваться от 20 до 400 сСт (мм²/с). Это делает оборудование адаптированным к большинству климатических зон Казахстана и типовым промышленным жидкостям. Номинальное рабочее давление для всех моделей серии составляет 200 кгс/см², что соответствует примерно 20 МПа – стандарту для многих гидравлических прессов и станков.

Гидроклапаны ПК широко используются на металлургических, машиностроительных и ремонтных предприятиях по всему Казахстану. Их устанавливают на гидравлические прессы для гибки и штамповки металла, ковочные молоты, ножницы, некоторые виды станков с ЧПУ, где есть вертикальные подвижные узлы с большой массой. Правильный подбор модели гидроклапана ПК по расходу (производительности) – залог долгой и безотказной службы всего гидравлического контура.

Расшифровка условного обозначения и модельный ряд

Маркировка гидроклапанов ПК несет всю необходимую информацию для выбора:
ПК – клапан переливной (поддерживающий) с обратным клапаном.
Р – с регулируемым давлением подпора (например, ПК-Р-16/20).
С – с фланцевым присоединением (вместо резьбового, например, ПК-С-20/20).
Первое число (16, 20, 25, 32) – условный проход в миллиметрах.
Второе число (20) – номинальное давление (200 кгс/см²).
Таким образом, модель ПК-РС-25/20 – это гидроклапан ПК с регулируемым подпором и фланцевым присоединением на условный проход 25 мм и давление 200 кгс/см².

Технические параметры моделей гидроклапанов ПК

В таблице ниже представлены сводные технические характеристики основных моделей серии. Обратите внимание на диапазон давления подпора: для базовых моделей ПК он составляет 9-10 кгс/см², а для моделей с литерой «Р» (регулируемых) – от 3 до 10 кгс/см², что дает большую гибкость в настройке гидросистемы.

Модели с фланцевым присоединением (ПК-С-... и ПК-РС-...) имеют схожие показатели по расходу и давлению, с незначительными вариациями в массе. Например, гидроклапан ПК-С-25/20 имеет номинальный поток 100 л/мин и массу 12.6 кг.

Габаритные и присоединительные размеры гидроклапанов ПК-Р

Для корректного монтажа и интеграции в гидросистему критически важны габариты и тип подключения. Резьбовые модели ПК-Р имеют коническую резьбу (К – по ГОСТ 6111-52), что обеспечивает надежное уплотнение без дополнительных уплотнителей. Фланцевые модели (серии С) отличаются способом крепления, что часто удобно для трубопроводов большого диаметра.

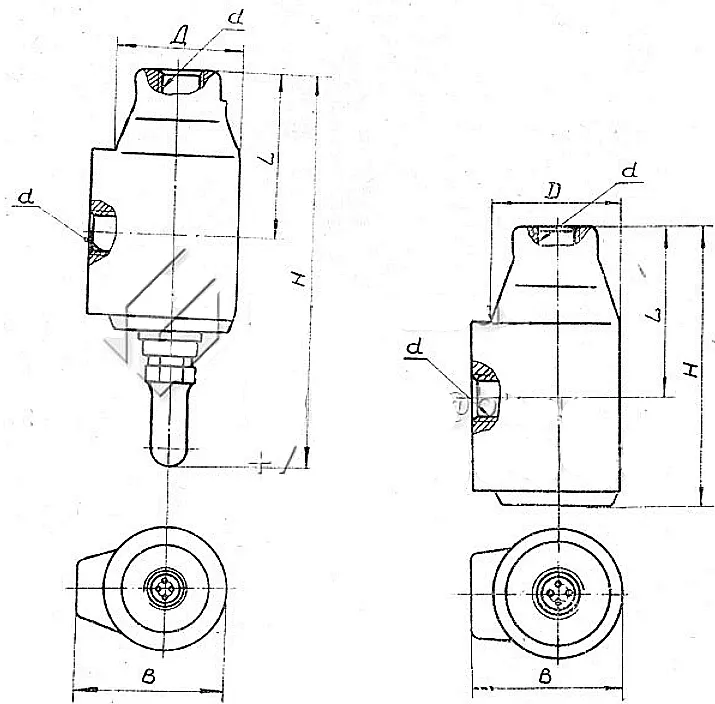

Чертеж с габаритными размерами для модификаций гидроклапанов ПК-Р.

Обобщенные данные по серии:
Код ТН ВЭД: 8481 (Арматура гидравлическая).
Диапазон веса: от 6.0 кг для ПК-16/20 до 13.0 кг для ПК-Р-32/20.
Диапазон габаритов (высота H): ~225-228 мм.
Тип рабочей среды: минеральные масла (индустриальные, веретённые и т.д.).

Температурный режим, срок службы и ремонтопригодность

Соблюдение температурного диапазона (+10…+50 °C) и поддержание требуемого класса чистоты масла – основные условия для достижения заявленного срока службы гидроклапанов ПК. При корректной эксплуатации и своевременном обслуживании ресурс клапанов исчисляется годами интенсивной работы. Конструкция большинства моделей разборная, что позволяет проводить ремонт. В ремонтный комплект обычно входят уплотнительные кольца (манометрические кольца поршня), уплотнения штока регулировочного винта, пружина подпора и шарик (или тарелка) обратного клапана. Наиболее часто изнашиваемыми элементами являются именно уплотнения, подверженные старению и абразивному износу при загрязнении жидкости.

Примеры заказа и доставка по Казахстану

При заказе необходимо указать полную маркировку, например: «Гидроклапан ПК-Р-20/20» или «Гидроклапан ПК-С-25/20». Если требуется консультация по подбору, специалисты Гидротех помогут выбрать оптимальную модель под параметры вашей гидросистемы.

Как ведущий поставщик гидравлического оборудования в Казахстане, компания Гидротех обеспечивает оперативные поставки гидроклапанов ПК во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и, конечно, в Актау. Доставка осуществляется также в страны СНГ. Мы гарантируем соответствие продукции техническим требованиям и предоставляем полную поддержку на всех этапах – от выбора до ввода в эксплуатацию.

Выбирая гидроаппаратуру бренда Гидротех, вы выбираете надежность, адаптированную к условиям казахстанской промышленности, и сервис, который действительно работает на ваш результат.
