Гидроклапан КХД 8-320: Описание и сфера применения
Высокоточный гидроклапан КХД 8-320 — это автоматический разгрузочный клапан специального назначения, спроектированный для эффективной работы в составе гидравлических систем по схеме «гидронасос – клапан – гидроаккумулятор». Основное назначение данного устройства — применение в системах с переменной или периодической нагрузкой, где возникают пиковые запросы на гидравлическую мощность. Устройство обеспечивает быструю подпитку от гидроаккумулятора в момент срабатывания исполнительных механизмов, предотвращая перегрузку насоса и обеспечивая стабильность всей системы. Гидроклапан КХД 8-320 незаменим в промышленном оборудовании, таком как прессы для штамповки, литьевые машины, а также в мобильной технике: экскаваторах-погрузчиках, кранах-манипуляторах и самосвалах. Использование гидроклапана КХД 8-320 позволяет достичь значительной экономии энергии — до 35% по сравнению с системами без разгрузки.
Основные параметры: вес, габариты и код ТН ВЭД
Одно из ключевых преимуществ гидроклапана КХД 8-320 — его компактность и надежность конструкции. Устройство соответствует строгим требованиям ГОСТ Р 54406-2011 и имеет климатическое исполнение УХЛ4 (ГОСТ 15150), что позволяет его эксплуатировать в отапливаемых помещениях в условиях умеренного и холодного климата Казахстана.
| Параметр | Значение |
|---|
| Масса устройства | 10 кг |
| Габаритные размеры (Д×Ш×В) | 254 × 82 × 150 мм |
| Код ТН ВЭД | 8481200000 |
Эти параметры важно учитывать при проектировании места установки и монтажа клапана в вашу гидросистему.
Спросили как-то у инженера: «Чем ваш самый надежный сотрудник занимается?». А он отвечает: «У меня в цеху стоит гидроклапан КХД 8-320 — он никогда не берет отпуск, всегда вовремя разгружает систему и работает без перерывов на чай!»
Подробные технические характеристики гидроклапана
Технические параметры гидроклапана КХД 8-320 обеспечивают его высокую производительность и долговечность. Устройство рассчитано на работу в жестких производственных условиях.
| Параметр | Значение для КХД 8-320 |
|---|
| Условный проход (Ду), мм | 8 |
| Номинальное рабочее давление (Pном), МПа | 32 |
| Расход рабочей жидкости (пропускная способность), л/мин | 12,5 |
| Диапазон рабочих температур, °C | от -40 до +80 |
| Тип рабочей среды | Минеральные гидравлические масла (ISO VG 22-68) |
| Степень фильтрации рабочей жидкости | не более 20 мкм (класс NAS 1638) |
| Присоединительные размеры, тип | Резьбовые соединения по схеме монтажной плиты |
| Масса, кг | 10 |
Принцип действия клапана КХД 8-320
Гидроклапан КХД 8-320 функционирует по принципу автоматического регулирования давления. Когда гидронасос подает рабочую жидкость, она через встроенный обратный клапан поступает в гидроаккумулятор. По мере его заполнения давление в магистрали возрастает. При достижении заданного верхнего предела срабатывания давление преодолевает усилие настройки пружины управляющего элемента. Это приводит к открытию разгрузочного канала, и жидкость направляется на слив в бак. Гидронасос, фиксируя падение давления, переключается в экономичный режим холостого хода. Таким образом, гидроклапан КХД 8-320 обеспечивает плавное и безударное переключение режимов, что увеличивает ресурс насосного агрегата и экономит электроэнергию.
Эксплуатационные условия и ресурс
Для обеспечения заявленного срока службы, который составляет не менее 8 лет, важно соблюдать регламентированные условия эксплуатации гидроклапана КХД 8-320. Устройство предназначено для работы с минеральными маслами в широком температурном диапазоне от -40°C до +80°C, что позволяет использовать его в различных климатических зонах Казахстана. Устойчивость к загрязнению жидкости (класс чистоты до NAS 1638) делает его надежным даже в условиях неидеальной эксплуатации. Соблюдение рекомендаций по монтажу (чистота гидролиний, момент затяжки) — залог многолетней безотказной работы этого важного компонента системы.
Области применения и совместимое оборудование
Сфера использования гидроклапана КХД 8-320 обширна и охватывает как стационарное промышленное оборудование, так и мобильную технику.
Основные области применения:
• Промышленные прессы: объемной штамповки, ковочные комплексы, где требуется кратковременный пик давления для смыкания пресс-форм.
• Литьевые машины: для литья под давлением, в момент впрыска расплава.
• Мобильная техника: экскаваторы, фронтальные погрузчики, краны, манипуляторы, самосвалы с гидрофицированным кузовом.
• Специальные системы: испытательные стенды, подъемные механизмы, где важно обеспечить резерв мощности от аккумулятора.
Гидроклапан КХД 8-320 может быть интегрирован в новые системы или использован для модернизации существующих, значительно повышая их энергоэффективность.
Расшифровка условного обозначения КХД 8-320
Маркировка изделия содержит всю необходимую информацию для его идентификации и заказа:
КХД – Клапан разгрузочный автоматический.
8 – Условный диаметр прохода, равный 8 мм.
320 – Номинальное давление, выраженное в десятках МПа (32 МПа).
УХЛ4 – Климатическое исполнение: для умеренного и холодного климата, категория размещения 4 (в отапливаемых помещениях).
Пример полного обозначения для заказа: Гидроклапан разгрузочный КХД-8/320 УХЛ4.
Габаритные и присоединительные размеры
Точное соблюдение размеров при монтаже критически важно для корректной работы клапана и герметичности соединений.
Габаритные размеры и общий вид гидроклапана КХД 8-320
На схеме выше наглядно представлены основные габариты устройства: длина 254 мм, ширина 82 мм, высота 150 мм.

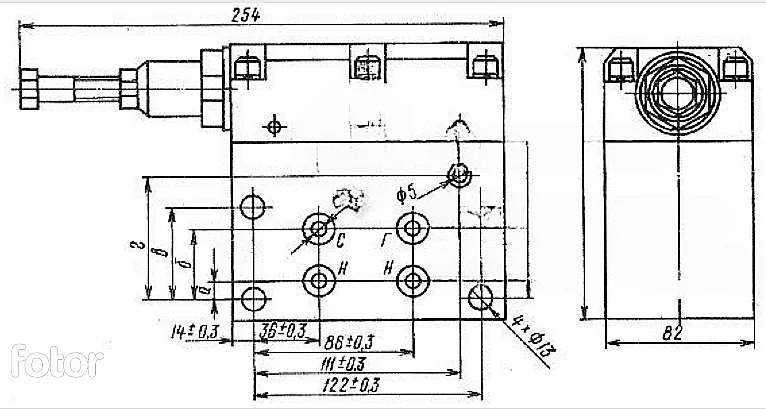

Присоединительные и монтажные размеры клапана КХД 8-320 для установки на плиту
Схематическое изображение подключения КХД 8-320 к насосу, аккумулятору и баку
Установка осуществляется на монтажную плиту с использованием крепежных болтов. Рекомендуемый момент затяжки — 25 Н·м.
Ремкомплект и запчасти для гидроклапана КХД 8-320
Для поддержания работоспособности клапана в течение всего срока службы может потребоваться замена изнашиваемых элементов. Чаще всего в обслуживании нуждаются уплотнительные элементы.
| Наименование запчасти / ремкомплекта | Назначение |
|---|
| Комплект уплотнительных колец (сальников) | Для обеспечения герметичности подвижных соединений и штока. |
| Регулировочная пружина | Задает усилие срабатывания разгрузочного клапана. |
| Шток клапана | Основной подвижный элемент, подверженный механическому износу. |
| Седельное уплотнение | Обеспечивает герметичность в закрытом состоянии разгрузочного канала. |
Большинство элементов ремкомплекта для гидроклапана КХД 8-320 всегда есть в наличии у нашего поставщика Гидротех.
Примеры оформления заказа
Пример 1: Заказ одного гидроклапана КХД 8-320 УХЛ4 для модернизации прессовой линии на предприятии в Астане. Необходим паспорт изделия и сертификат соответствия ТР ТС 010/2011.
Пример 2: Поставка партии из 3-х клапанов для ремонтного сервиса спецтехники в Алматы. Требуется дополнительная антикоррозийная обработка для работы в условиях повышенной влажности.
Пример 3: Комплексная поставка гидроклапана КХД 8-320 с гидроаккумулятором и комплектом крепежа для нового станка на заводе в Павлодаре.
Оформить заказ можно через наш сайт или связавшись с менеджерами по телефону.
Часто задаваемые вопросы (FAQ) по гидроклапану КХД 8-320
Как правильно выбрать модель гидроклапана для моей системы?
Ключевые параметры выбора — номинальное давление (32 МПа у КХД 8-320) и условный проход (8 мм). Они должны соответствовать параметрам вашего гидронасоса и аккумулятора. Для консультации по подбору обратитесь к нашим инженерам.
Какие сроки поставки гидроклапана КХД 8-320 в Казахстан?
Стандартные сроки поставки в города Казахстана составляют от 3 до 10 рабочих дней. На складе в Костанае основные модели часто есть в наличии, что позволяет осуществить отгрузку в день заказа. Доставка осуществляется транспортными компаниями до вашего города.
Можно ли использовать гидроклапан КХД 8-320 с синтетическими маслами или эмульсиями?
Да, но требуется заказ специального исполнения с уплотнениями из совместимых материалов (NBR, FKM). Стандартная комплектация рассчитана на минеральные масла марок И-Г-А, И-30А и аналоги.
Как осуществляется гарантийное и постгарантийное обслуживание?
На гидроклапан КХД 8-320 предоставляется гарантия 24 месяца. Мы обеспечиваем техническую поддержку, консультации по монтажу и ремонту. Всегда в наличии ремкомплекты и основные запасные части для быстрого восстановления работоспособности устройства.
