Гидроклапаны давления Г54: назначение и особенности
Гидроклапаны давления серии Г54 – это универсальные регулирующие устройства, предназначенные для точного поддержания заданных параметров в гидравлических системах. Модели АГ54-32М, Г54-34М, Г54-32М, Г54-34, Г54-35 и их модификации широко применяются в промышленности Казахстана для контроля давления, обеспечения безопасности и стабильной работы гидропривода. Основная задача этих клапанов – поддерживать заданную разность давлений между подводимым и отводимым потоком рабочей жидкости, что делает их незаменимыми в сложных технологических процессах.
Серия гидроклапанов давления Г54 включает исполнения с различными пределами настройки: от 1 МПа до 20 МПа, что позволяет подобрать оптимальное решение для любого оборудования. Конструкция клапанов надежна и рассчитана на длительную эксплуатацию в условиях повышенных нагрузок, характерных для горнодобывающей, металлургической и машиностроительной отраслей Казахстана.
Серия гидроклапанов Г54: обзор моделей и технические параметры
В линейке представлены две основные группы по условному проходу (Ду): Г54-32 (Ду 10 мм) и Г54-34 (Ду 20 мм). Модель Г54-35 с Ду 30 мм рассчитана на большие расходы. Каждая группа включает модификации с разным номинальным давлением настройки, обозначаемые буквами А (1 МПа), Г (2.5 МПа), Б (6.3 МПа), В (10 МПа), Д (20 МПа), а также исполнения по типу присоединения: трубное (резьбовое) или стыковое (пластинчатое, с префиксом «П»).
| Марка гидроклапана | Условный проход, мм | Номинальное давление настройки, МПа | Максимальное давление, МПа | Номинальный расход, л/мин | Максимальный расход, л/мин | Масса, кг | Габаритные размеры (ДxШxВ), мм |
|---|
| АГ54-32М, ПАГ54-32М | 10 | 1.0 | 1.2 | 32 | 45 | 2.3 – 2.55 | 201x56x79 – 201x68x67 |
| Г54-32М, ПГ54-32М | 10 | 2.5 | 2.8 | 32 | 45 | 2.3 – 2.55 | 201x56x79 – 201x68x67 |
| БГ54-32М, ПБГ54-32М | 10 | 6.3 | 7.0 | 32 | 45 | 2.3 – 2.55 | 201x50x79 – 201x68x67 |
| ВГ54-32М, ПВГ54-32М | 10 | 10.0 | 11.2 | 32 | 45 | 2.3 – 2.55 | 201x56x79 – 201x68x67 |
| ДГ54-32М, ПДГ54-32М | 10 | 20.0 | 23.0 | 32 | 45 | 2.3 – 2.55 | 201x56x79 – 201x68x67 |
| АГ54-34М, ПАГ54-34М | 20 | 1.0 | 1.2 | 125 | 160 | 3.1 – 4.0 | 220x78x84 – 220x88x66 |
| Г54-34М, ПГ54-34М | 20 | 2.5 | 2.8 | 125 | 160 | 3.1 – 4.0 | 220x78x84 – 220x88x66 |
| БГ54-34М, ПБГ54-34М | 20 | 6.3 | 7.0 | 125 | 160 | 3.1 – 4.0 | 220x78x84 – 220x88x66 |
| ВГ54-34М, ПВГ54-34М | 20 | 10.0 | 11.2 | 125 | 160 | 3.1 – 4.0 | 220x78x84 – 220x88x66 |
| ДГ54-34М, ПДГ54-34М | 20 | 20.0 | 23.0 | 125 | 160 | 3.1 – 4.6 | 242x78x86 – 242x88x71 |
Общие параметры для серии Г54:
| Параметр | Значение |
|---|
| Код ТН ВЭД | 8481 30 000 0 (клапаны для трубопроводов) |
| Тип рабочей среды | Минеральные масла, эмульсии, другие неагрессивные жидкости |
| Температура рабочей среды | от -20°С до +80°С |
| Присоединительные размеры | Резьба К3/8", К1/8" (трубное) или стыковое по ГОСТ |
| Диапазон регулировки давления | Зависит от модификации (А, Г, Б, В, Д) |
Принцип работы гидроклапана давления Г54
Действие гидроклапана давления Г54 основано на балансе сил, создаваемых давлением рабочей жидкости и усилием настроечной пружины. При превышении заданного порога давления золотник клапана смещается, открывая или перекрывая проходное сечение, тем самым стабилизируя систему. Это позволяет использовать устройство в четырех основных функциях: как клапан разности давлений, последовательности, предохранительный или переливной клапан. Надежная работа гидроклапана Г54-34М и других модификаций обеспечивает бесперебойность гидравлических контуров станков и прессов.
Температурный режим и срок службы
Гидроклапаны серии Г54 рассчитаны на эксплуатацию в широком диапазоне температур от -20°С до +80°С, что соответствует климатическим условиям Казахстана. Для работы в экстремальных условиях рекомендуется консультация со специалистами Гидротех. При использовании рекомендованных рабочих сред и своевременном обслуживании средний срок службы гидроклапана давления Г54 составляет не менее 10 лет.
Область применения гидроклапанов Г54 в Казахстане
Благодаря своей универсальности и надежности, гидроклапаны давления серии Г54 находят применение в различных отраслях промышленности Казахстана. Они устанавливаются на гидравлические прессы, металлорежущие и деревообрабатывающие станки, литейное оборудование, подъемно-транспортные машины, а также в гидросистемы сельскохозяйственной и дорожной техники. Использование качественного гидроклапана Г54-32М или Г54-34М – залог стабильной работы всего гидравлического комплекса.
Ремонтный комплект и запасные части
Для обеспечения длительной бесперебойной работы рекомендуется иметь ремонтный комплект. Чаще всего изнашиваются следующие детали:
| Наименование детали | Типовой код/обозначение | Примечание |
|---|
| Комплект уплотнений (кольца, манжеты) | Ремкомплект Г54 | Для всех моделей серии |
| Настроечная пружина | Зависит от модификации (А, Б, В и т.д.) | Разная жесткость для разного давления |
| Золотник клапана | Золотник Г54 | Изготовлен из износостойкой стали |
| Корпусная пробка с уплотнением | Стандартная для серии | |
Условное обозначение гидроклапанов серии Г54
Структура обозначения содержит информацию о типе, присоединении, давлении и условном проходе. Например, расшифровка модели ПГ54-34М: «П» – стыковое присоединение, «Г» – номинальное давление настройки 2.5 МПа, «54» – тип клапана давления, «34» – условный проход 20 мм, «М» – модернизированное исполнение.

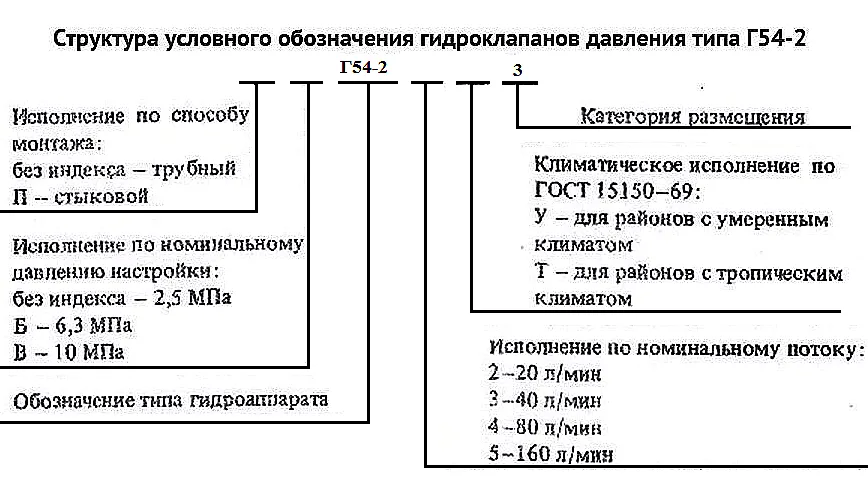

Рис.1 - Структура обозначения гидроклапана Г54.Габаритные и присоединительные размеры
Для наглядности ниже приведены чертежи и таблицы размеров для двух типов присоединения. Это поможет корректно интегрировать гидроклапан давления Г54-32М или Г54-34М в вашу гидросистему.
Гидроклапан давления типа Г54-32 (резьбовое присоединение):

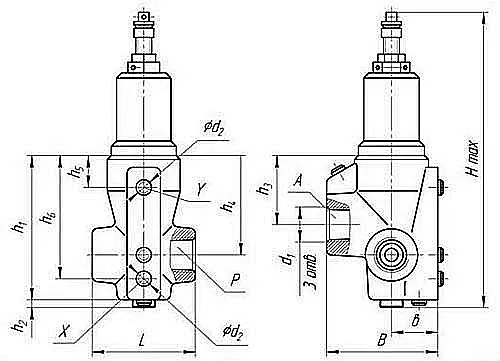

Рис.2 - Габариты гидроклапана Г54-32 с трубным подключением.| Модель клапана | d1 (вход) | d2 (управление) | Hmax, мм | L, мм | B, мм |
|---|
| АГ54-32М, Г54-32М, БГ54-32М, ВГ54-32М, ДГ54-32М | K3/8" | K1/8" | 201 | 50 | 79 |
Гидроклапан давления типа ПГ54-32 (стыковое присоединение):

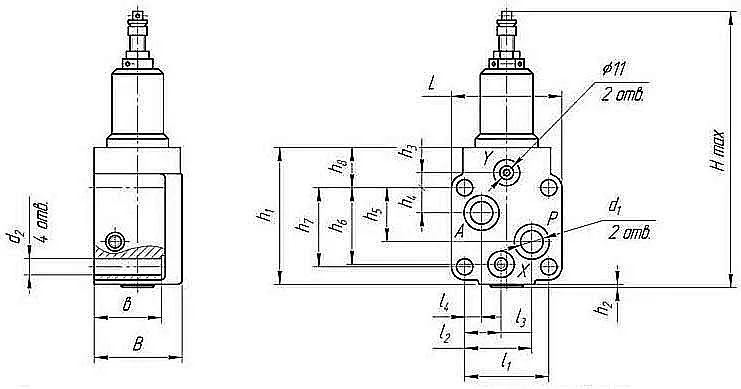

Рис.3 - Габариты гидроклапана ПГ54-32 для монтажа на плиту.| Модель клапана | Hmax, мм | L, мм | B, мм | Диаметр отверстий под шпильки |
|---|
| ПАГ54-32М, ПГ54-32М, ПБГ54-32М, ПВГ54-32М, ПДГ54-32М | 201 | 68 | 67 | 11 мм |
Примеры заказа гидроклапанов давления
При оформлении заказа укажите полное условное обозначение, необходимое количество и требуемую комплектацию. Пример: «Гидроклапан давления ПГ54-34М УХЛ4, 2 шт.». Для получения коммерческого предложения или технической консультации свяжитесь с нашими специалистами через сайт Гидротех или по контактам в разделе Контакты.
Қазақстанда гидроклапан давления Г54-ны таңдағанда, оның жұмыс істейтінін білу керек: ол қысымды тұрақты ұстайды, тек орнықтылықтан айнымайды!
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию гидроклапана давления Г54 для моего оборудования?Выбор зависит от трех ключевых параметров: требуемого давления настройки (серия А, Г, Б, В, Д), расхода рабочей жидкости (определяет условный проход: 32, 34, 35) и типа подключения (резьбовое или стыковое). Наши инженеры помогут подобрать модель, например, гидроклапан АГ54-32М или Г54-34М, оптимально подходящую под ваши технические условия.
Какие сроки поставки и доставки в города Казахстана?Стандартные сроки поставки со склада в Костанае – от 1-3 рабочих дней. Мы осуществляем доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Точные сроки и стоимость доставки уточняйте при заказе.
Каковы условия эксплуатации гидроклапанов Г54 в климате Казахстана?Клапаны рассчитаны на работу в умеренном и холодном климате (исполнение УХЛ). Для регионов с экстремальными перепадами температур рекомендуется использовать специальные масла и периодическую диагностику. Гидроклапан давления Г54 показывает стабильную работу в диапазоне от -20°С до +80°С.
Совместимы ли гидроклапаны Г54 с существующим гидравлическим оборудованием иностранного производства?Да, при условии соответствия основных параметров: давления, расхода, типа рабочей среды и присоединительных размеров. Клапаны серии Г54 соответствуют международным стандартам и часто являются аналогами зарубежных образцов. Для интеграции может потребоваться переходник, который мы также можем подобрать.
Работая на рынке Казахстана, компания Гидротех стремится обеспечить отечественные предприятия надежными комплектующими для гидравлики. Мы поставляем гидроклапаны давления серии Г54, включая популярные модели АГ54-32М и Г54-34М, напрямую со склада в Костанае, гарантируя доступные цены, оперативную доставку и сервисную поддержку по всему Казахстану и СНГ. Доверяйте качеству от Гидротех – вашему надежному партнеру в гидравлике!
